2J | Artikelnummer: 2J6024M

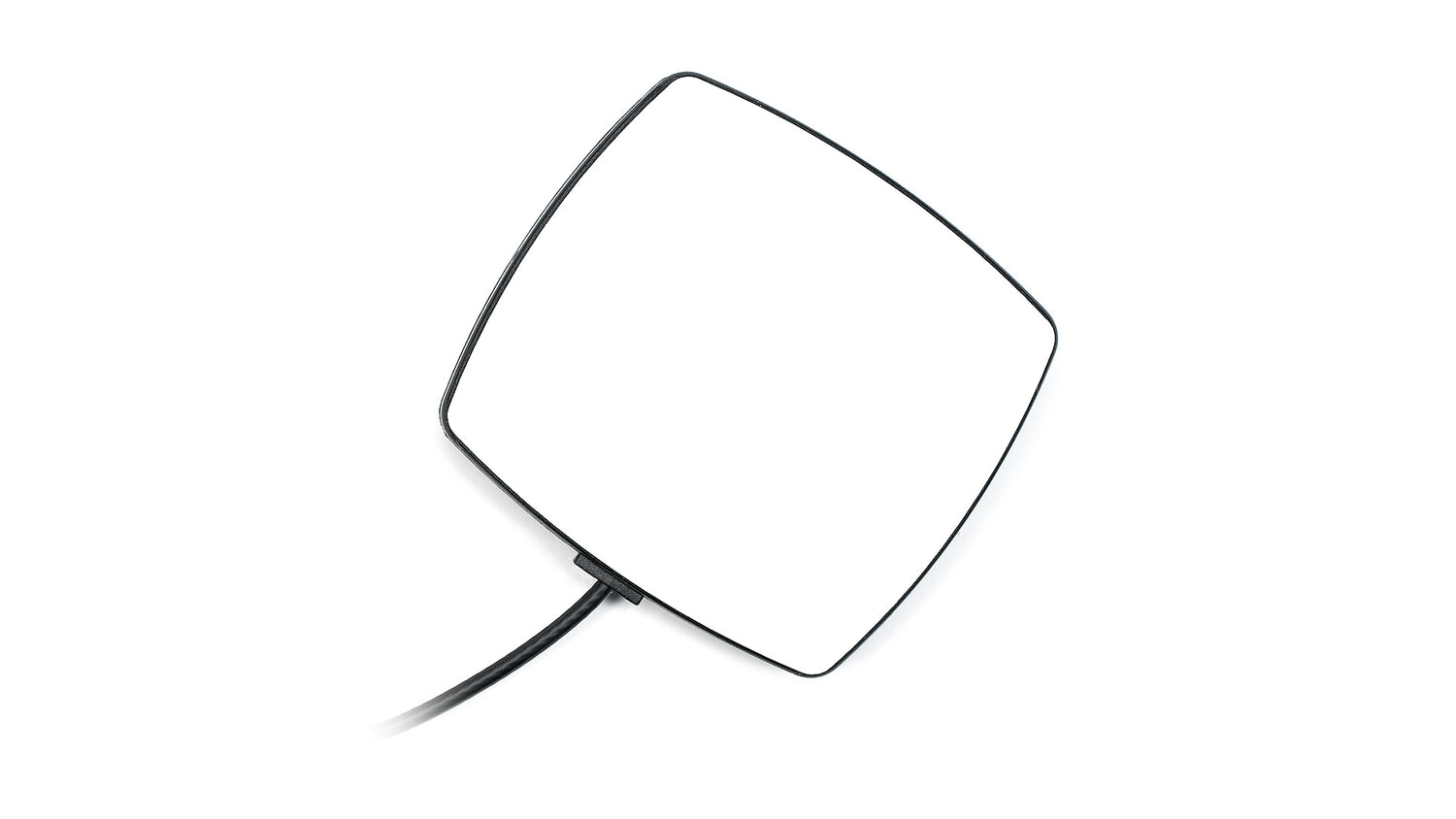

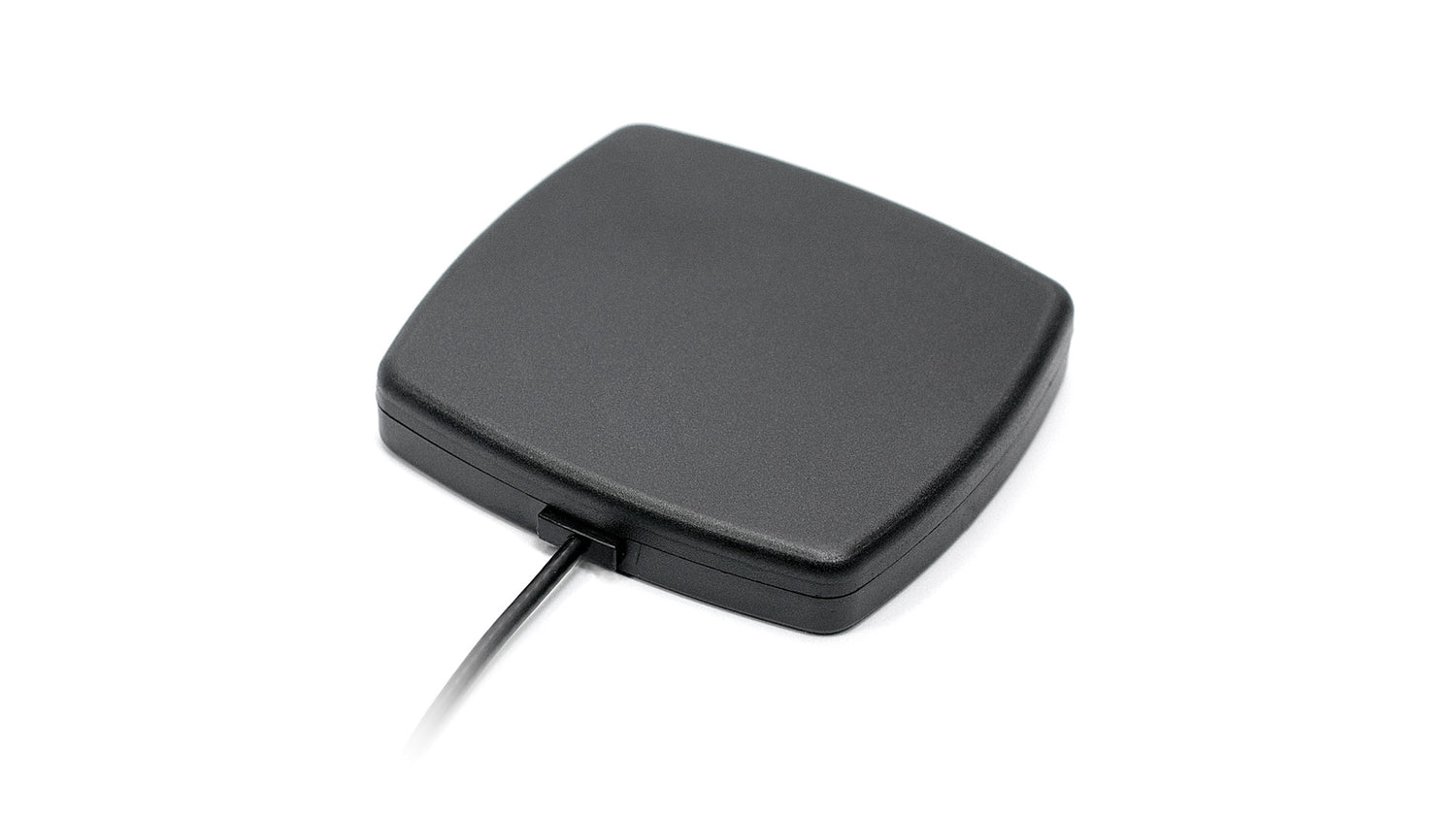

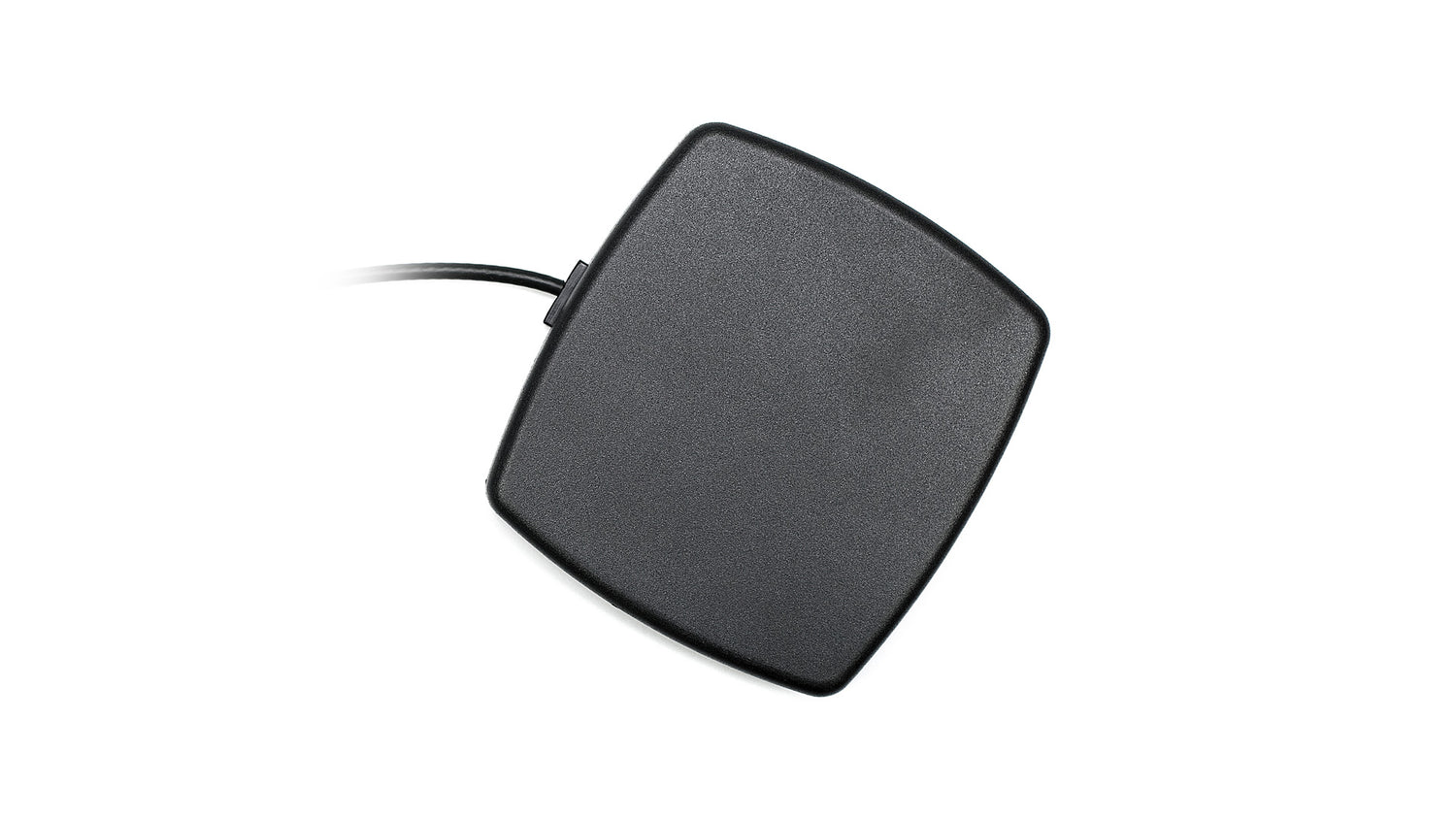

2J6024M 4G/LTE Magnetfußantenne

Name: 2J6024M 4G/LTE Magnetfußantenne
Brand: 2J
SKU: 2J6024M
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne ist für zuverlässige 4G LTE-, 3G- und 2G-Konnektivität in einer Vielzahl von Anwendungen konzipiert. Ihre kompakte und schlanke Bauform macht sie ideal für Installationen mit begrenztem Platzangebot, während die magnetische Halterung eine schnelle und einfache Befestigung an Metalloberflächen ermöglicht. Die Antenne ist unabhängig von der Massebene und unterstützt einen weiten Frequenzbereich, wodurch sie sich für den Einsatz in Mobilfunknetzen, IoT-Geräten, Asset-Tracking, Automobil- und Industrieumgebungen eignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Halterung
Ort: Außen
Typ: Einzel
Abmessungen: 80 x 76 x 13 mm

Konnektivität 1 - CELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~2,6:1, ~2,1:1
Effizienz (%): ~25,3, ~20,2, ~36,1
Spitzenverstärkung (dBi): ~-0,7, ~1,7, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6024M","title":"Falcon 4G LTE/3G/2G Schlanke kompakte ultra vielseitige Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":null,"dimensions_mm":"80 x 76 x 13","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.0","vswr":"~2.2:1","efficiency_percent":"~25.3","peakGain_dbi":"~-0.7","averageGain_db":"~-6.1"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.8","vswr":"~2.6:1","efficiency_percent":"~20.2","peakGain_dbi":"~1.7","averageGain_db":"~-7.1"},{"range_mhz":"2500-2700","returnLoss_db":"~-9.7","vswr":"~2.1:1","efficiency_percent":"~36.1","peakGain_dbi":"~4.4","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"D302","cableLength_mm":3000}]}
