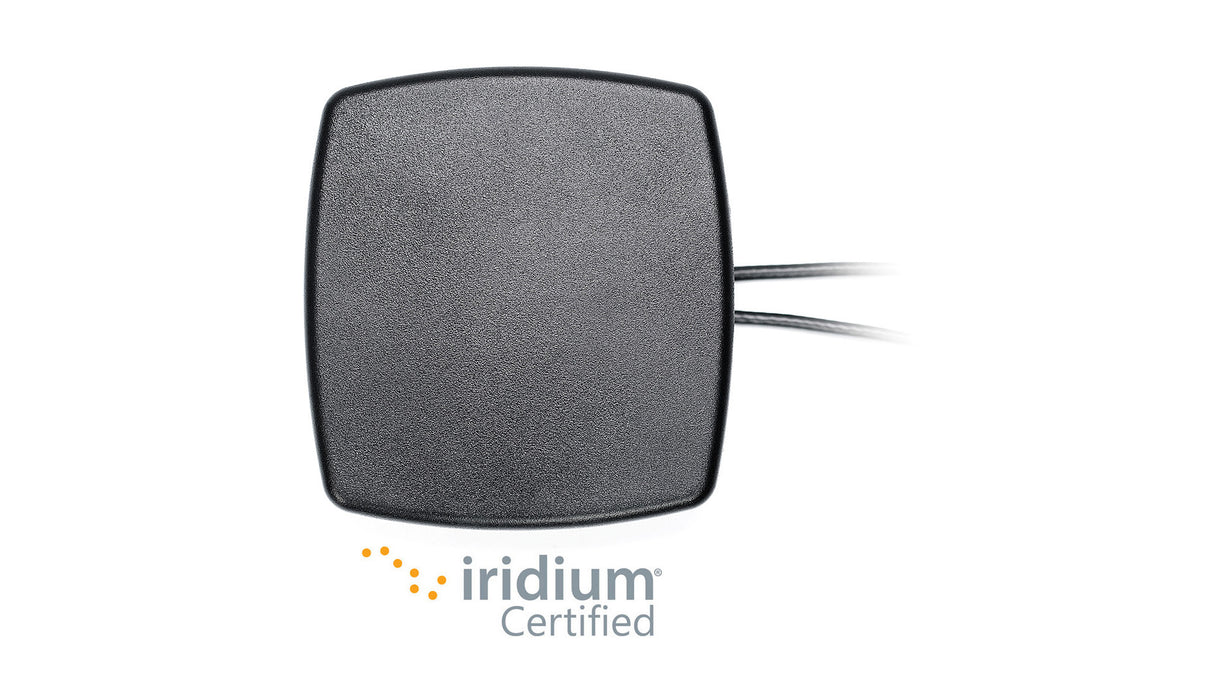

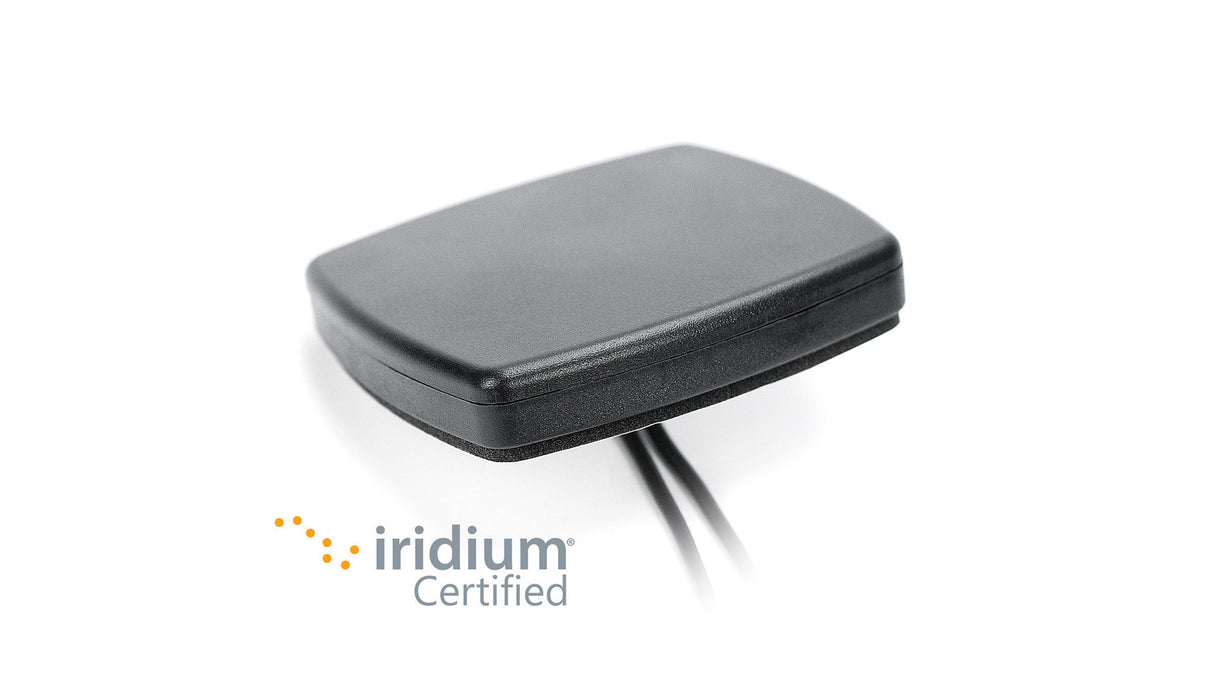

2J6033BGF Iridium, GNSS Schraubmontage Antenne 2-in-1

Name: 2J6033BGF Iridium, GNSS Schraubmontage Antenne 2-in-1
Brand: 2J
SKU: 2J6033BGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne ist für eine zuverlässige Iridium-Satelliten- und GNSS-Konnektivität in einem kompakten, bodenplattenunabhängigen Formfaktor konzipiert. Ihre robuste Bauweise und das Design mit Schraubbefestigung machen sie ideal für anspruchsvolle Outdoor-Anwendungen wie Flottenverfolgung, Umweltüberwachung und Asset-Management. Die Antenne verfügt über einen GNSS-Filter mit hoher Unterdrückung für exzellente Signalqualität, selbst wenn sie neben anderen Antennen installiert ist, und ist aus UV-stabilem Kunststoff für langfristige Haltbarkeit in rauen Umgebungen gefertigt.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Position: Außen

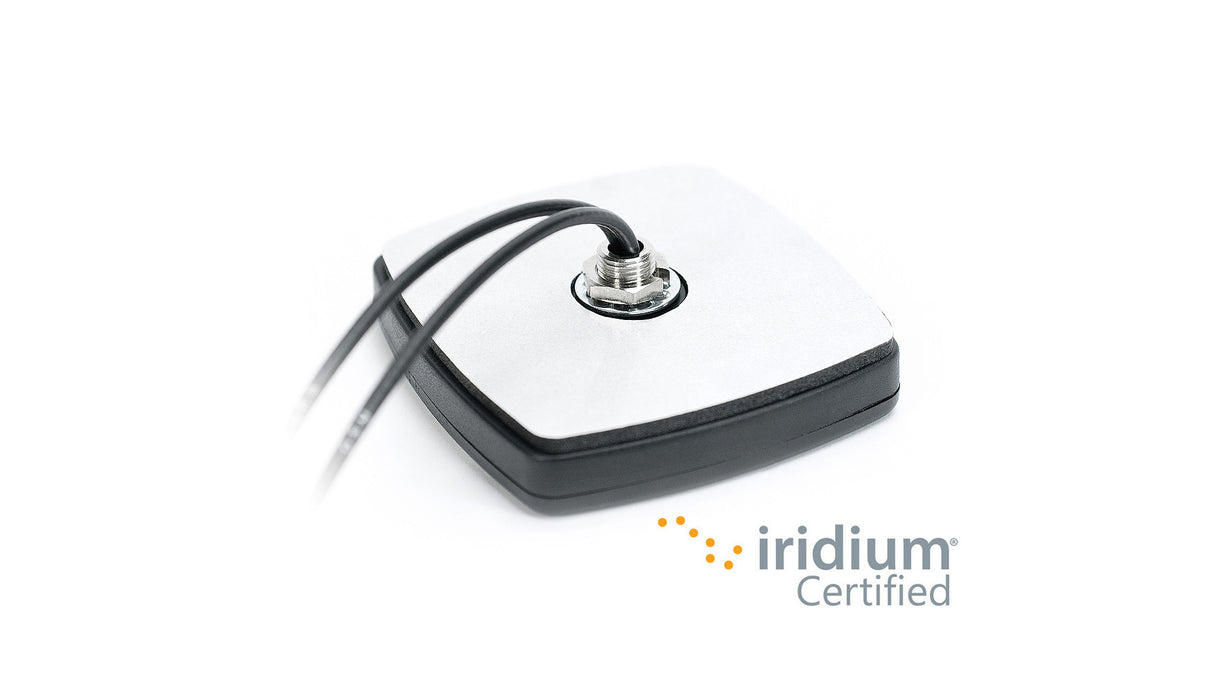

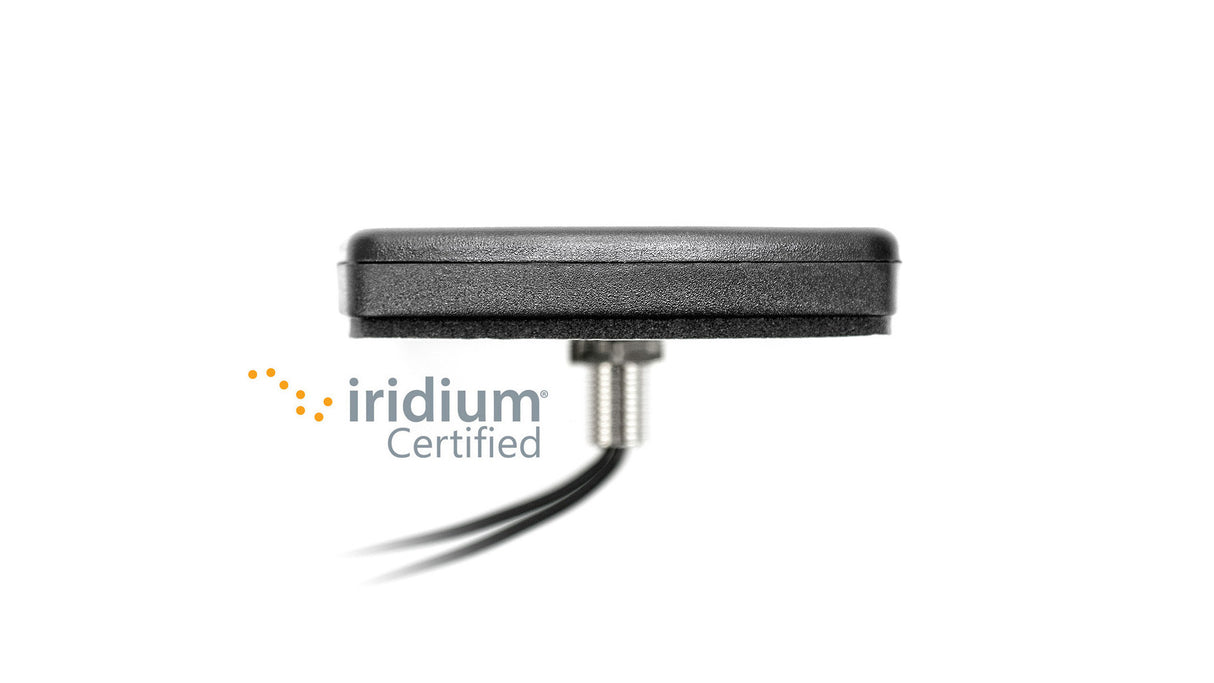

Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: 80 × 74 × 14,7 mm

Konnektivität 1 - IRIDIUM

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBic): ~4,5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Halbkugelförmig
Polarisation: RHCP

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6033BGF","title":"Falcon GPS GLONASS Galileo Iridium Zertifizierte Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":null,"dimensions_mm":"80 x 74 x 14.7","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28 (aktiv)","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28 (aktiv)","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null},{"elementID":"Iridium","type":"Iridium","technologies":["Iridium SATCOM"],"frequencies":[{"range_mhz":"1616-1627","returnLoss_db":"~-18.8","vswr":"~1.2:1","efficiency_percent":"~76","peakGain_dbi":"~4.5","averageGain_db":"~-1.1"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Iridium","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
