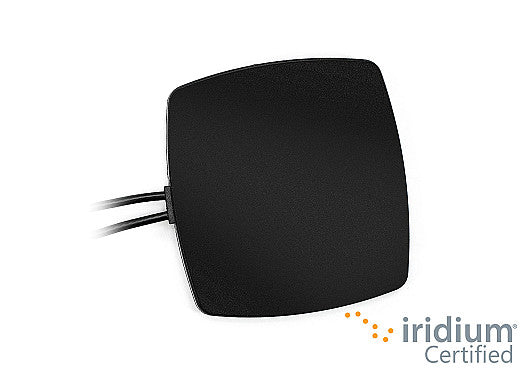

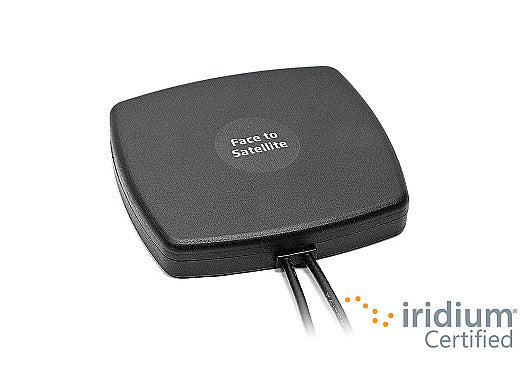

2J6033PGF Iridium, GNSS Antenne Klebstoff

Name: 2J6033PGF Iridium, GNSS Antenne Klebstoff
Brand: 2J
SKU: 2J6033PGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Antenne ist für eine zuverlässige Iridium-Satelliten- und GNSS-Konnektivität in einer Vielzahl von Anwendungen konzipiert. Ihre flache Bauform und Unabhängigkeit von einer Massefläche machen sie ideal für Installationen, bei denen der Platz begrenzt ist oder die Montageflächen variieren. Die Antenne eignet sich für den Einsatz in der Flottenverfolgung, Umweltüberwachung, Asset-Management und anderen anspruchsvollen Umgebungen. Die GNSS-Filtertechnologie mit hoher Unterdrückung sorgt für eine ausgezeichnete Signalqualität, selbst wenn sie in der Nähe anderer Antennen installiert ist. Das robuste, UV-beständige Gehäuse bietet Haltbarkeit für den Außeneinsatz.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Installation / Umweltbedingungen

Ein doppelseitiges Klebepad wird für die schnelle Montage auf allen Oberflächen bereitgestellt, einschließlich Glas-Scheiben, Kunststoff-PVC oder jeder anderen Metallfläche. Unter den verschiedenen Montagemöglichkeiten ist dieses Paket vollständig anpassbar mit variablen Kabellängen und Steckertypen. Es enthält außerdem ein Standard-RF-Kabel oder ein verlustarmes Kabel für besseren Empfang und Reichweite.
Wo Projekte eine besonders langlebige Antenne für den umfangreichen Außeneinsatz erfordern, verfügt diese Serie über einen hochwertigen, UV-stabilen Kunststoff, der sie vor Schäden durch ultraviolette Strahlen schützt.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Position: Außen
Montage: Klebemontage
Typ: Kombination
Satellitennavigation: GNSS
Abmessungen: 80 x 76 x 13/16 mm

Konnektivität 1 - IRIDIUM

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBic): ~4,5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Konnektivität 2 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6033PGF","title":"Falcon GPS GLONASS Galileo Iridium Zertifizierte Klebemontage Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"80 x 76 x 13/16","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":null,"averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":null,"averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null},{"elementID":"Iridium","type":"Iridium","technologies":["Iridium"],"frequencies":[{"range_mhz":"1616-1627","returnLoss_db":"~-18.8","vswr":"~1.2:1","efficiency_percent":"~76","peakGain_dbi":"~4.5","averageGain_db":"~-1.1"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Iridium","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
