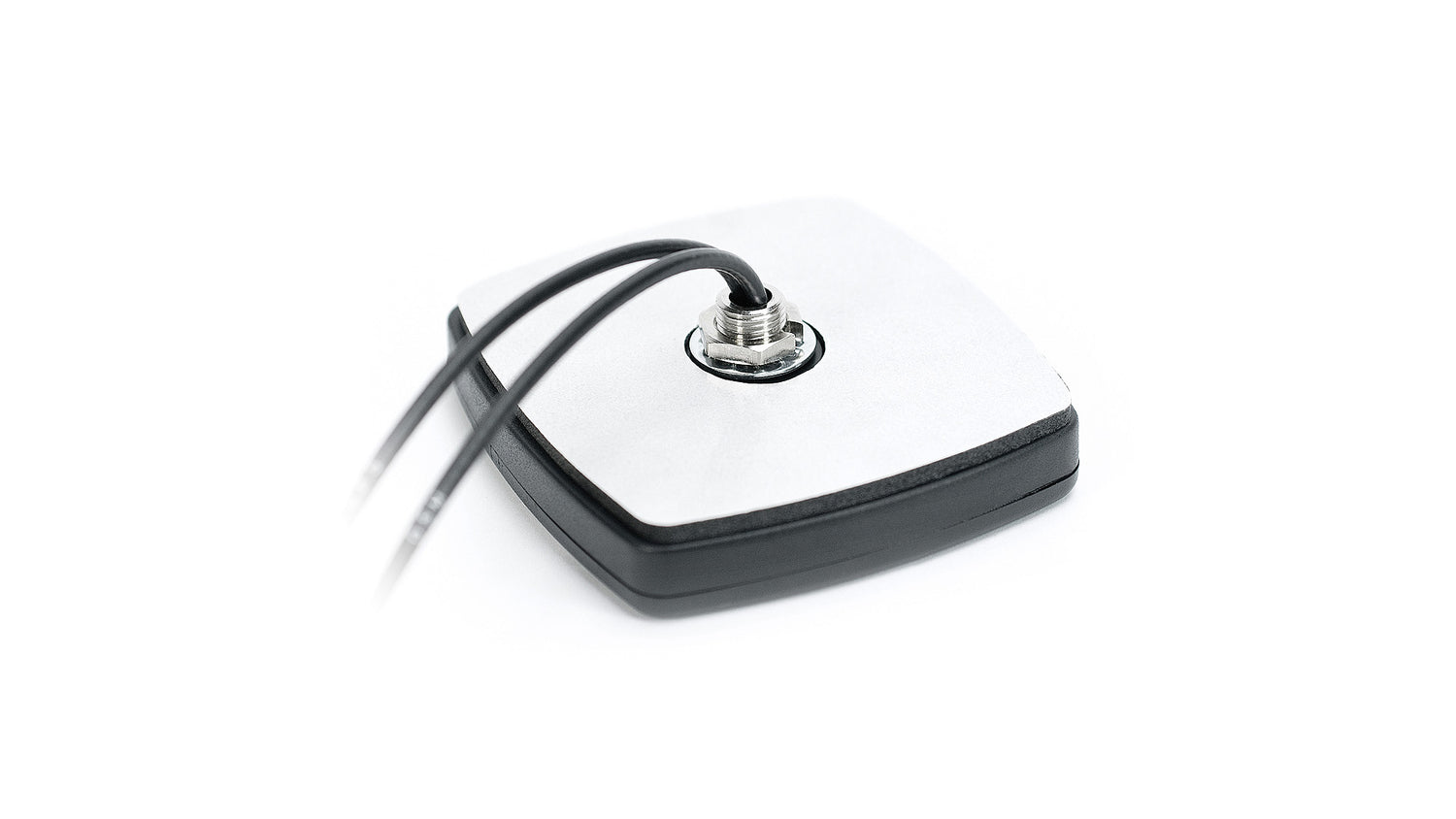

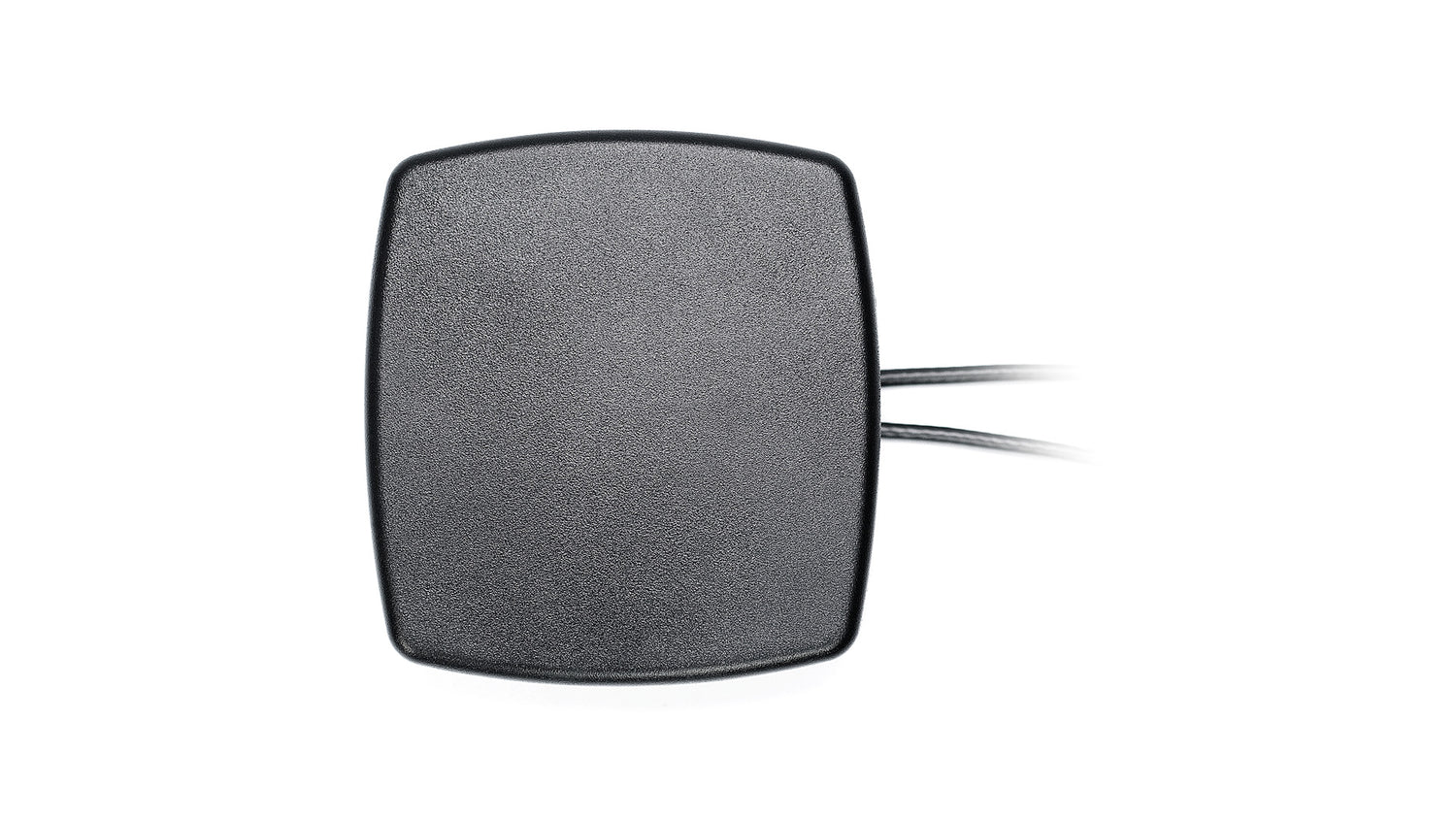

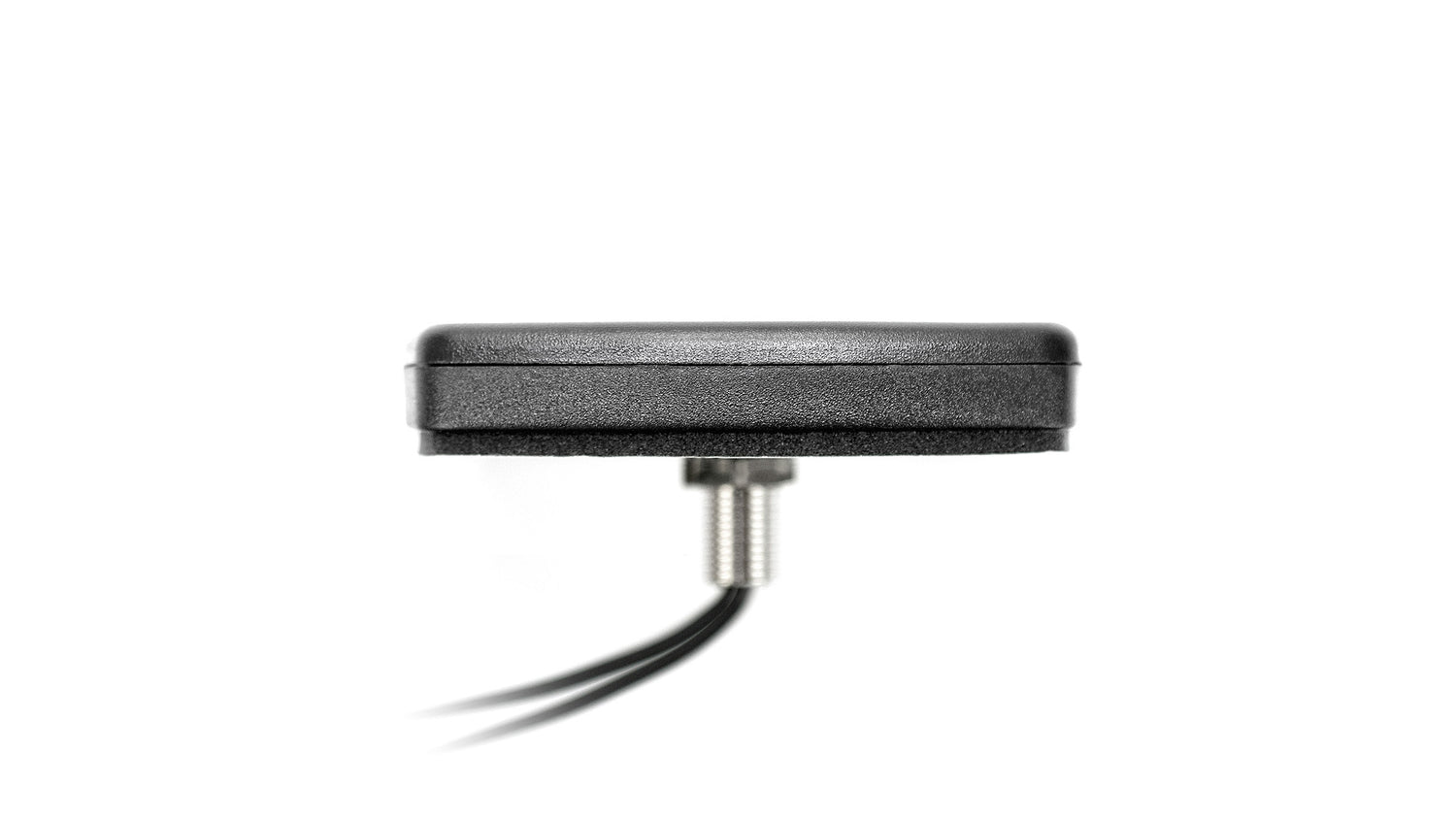

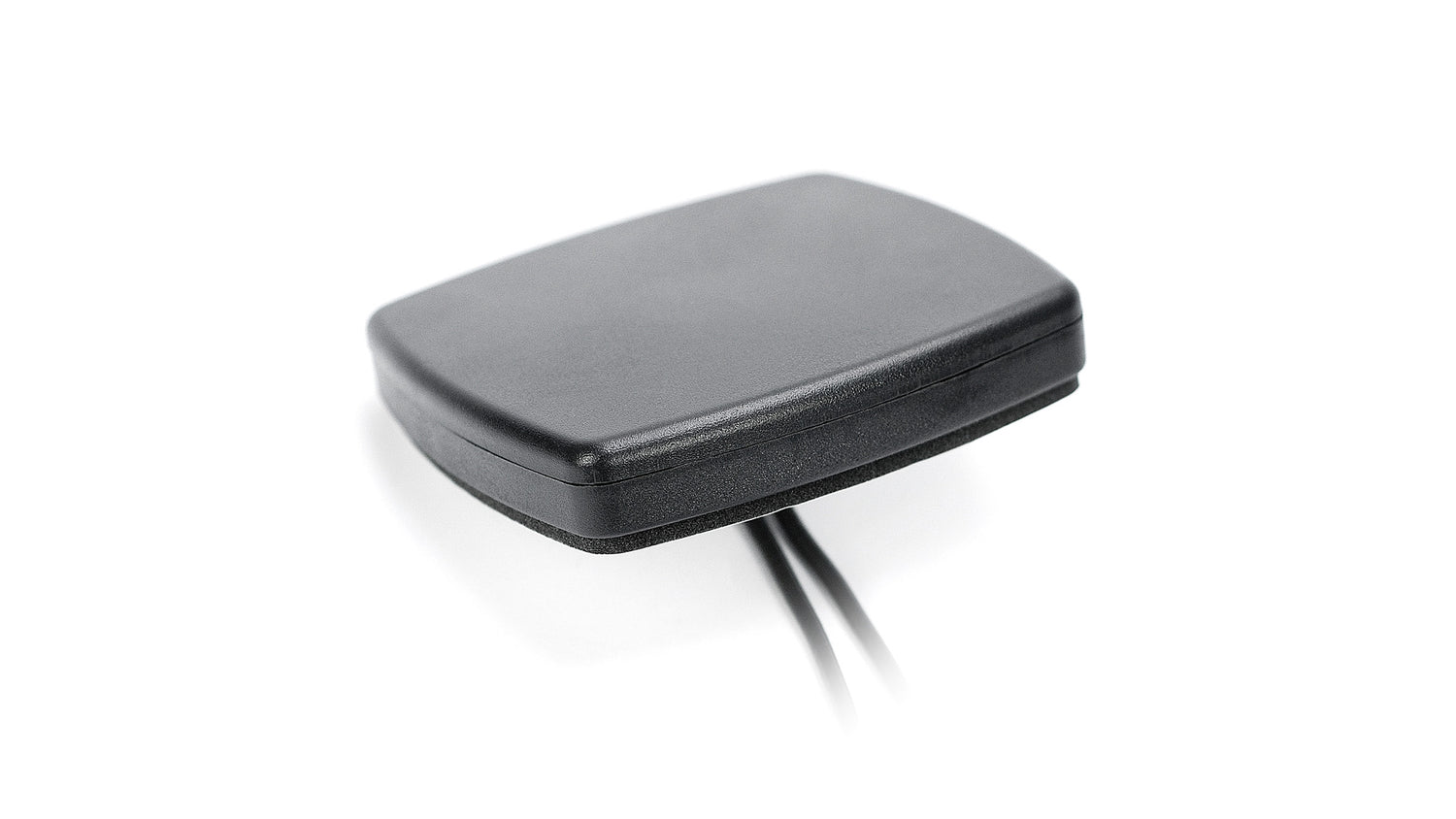

2J6039BGF ISM, GNSS Schraubmontage Antenne 2-in-1

Name: 2J6039BGF ISM, GNSS Schraubmontage Antenne 2-in-1
Brand: 2J
SKU: 2J6039BGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 2-in-1-Antenne ist für zuverlässige Leistung sowohl in ISM- (868/915 MHz) als auch GNSS-Anwendungen (GPS, GLONASS, Galileo, QZSS) konzipiert. Ihr flaches, bodenunabhängiges Design macht sie ideal für Installationen mit begrenztem Platzangebot, während sie gleichzeitig hohe Effizienz und Gewinn bietet. Die Antenne eignet sich hervorragend für Smart Cities, Logistik, Flottenmanagement, IoT und Asset-Tracking und bietet robuste Konnektivität für eine breite Palette industrieller und kommerzieller Anwendungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
868-915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Position: Außen
LPWAN- & IoT-Kommunikation: Sigfox, LoRa, LPWA, RFID, ISM
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 x 74 x 14,7 mm

Konnektivität 1 - 868/915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870, 902-928 MHz
VSWR: ~2,6:1, ~3,5:1
Effizienz (%): ~40,8, ~40,7
Spitzen-Gewinn (dBi): ~1,3, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2,7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6039BGF","title":"Falcon 868/915 MHz ISM- und GPS/GLONASS/Galileo Kompakte Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":null,"dimensions_mm":"80 x 74 x 14.7","elements":[{"elementID":"ISM 868/915 MHz","type":"ISM","technologies":["ZigBee","ISM","SigFox","LoRa","LPWA","RFID"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":"~-7.1","vswr":"~2.6:1","efficiency_percent":"~40.8","peakGain_dbi":"~1.3","averageGain_db":"~-4.0"},{"range_mhz":"902-928","returnLoss_db":"~-5.1","vswr":"~3.5:1","efficiency_percent":"~40.7","peakGain_dbi":"~1.6","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"ISM 868/915 MHz","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
