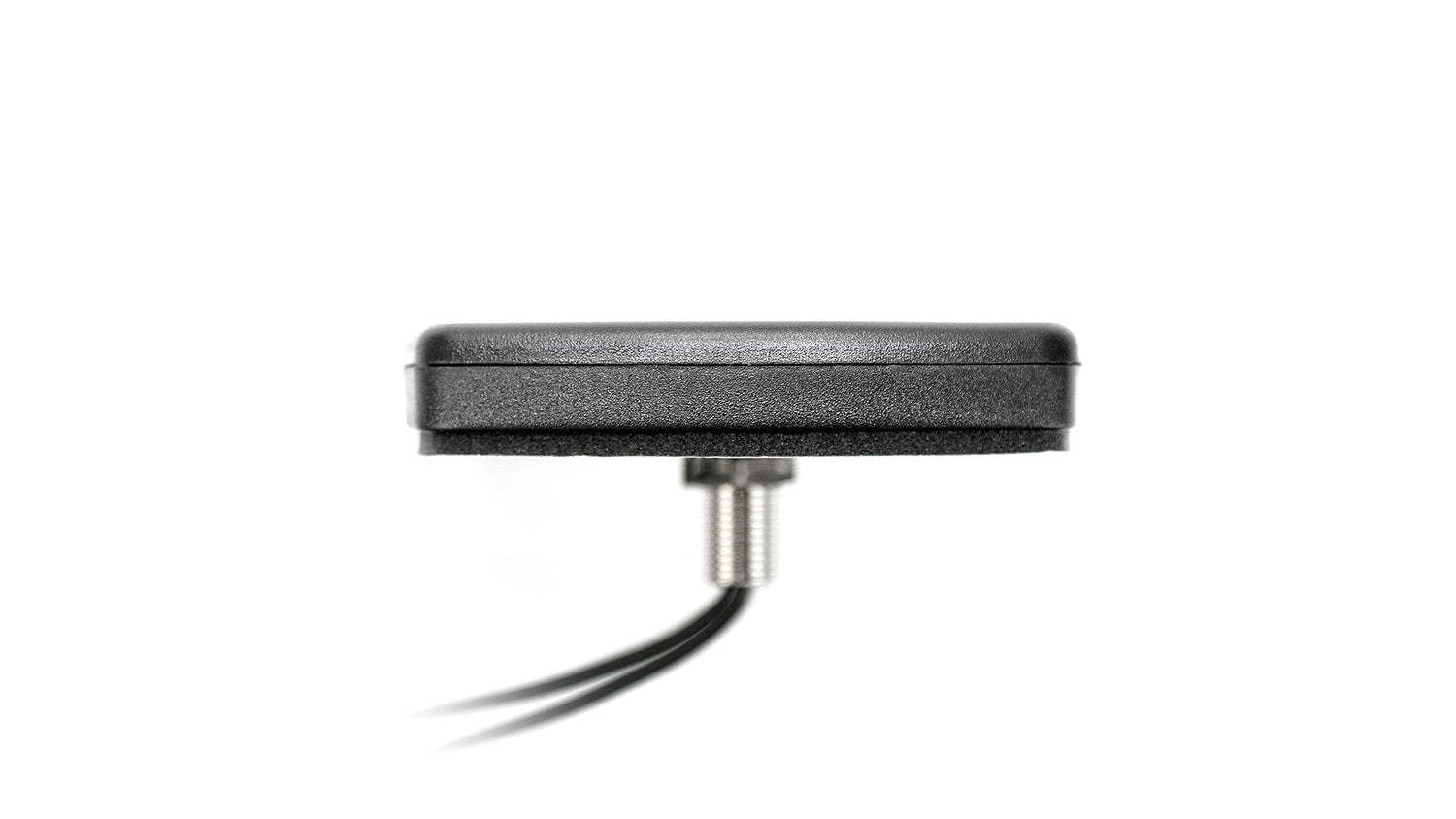

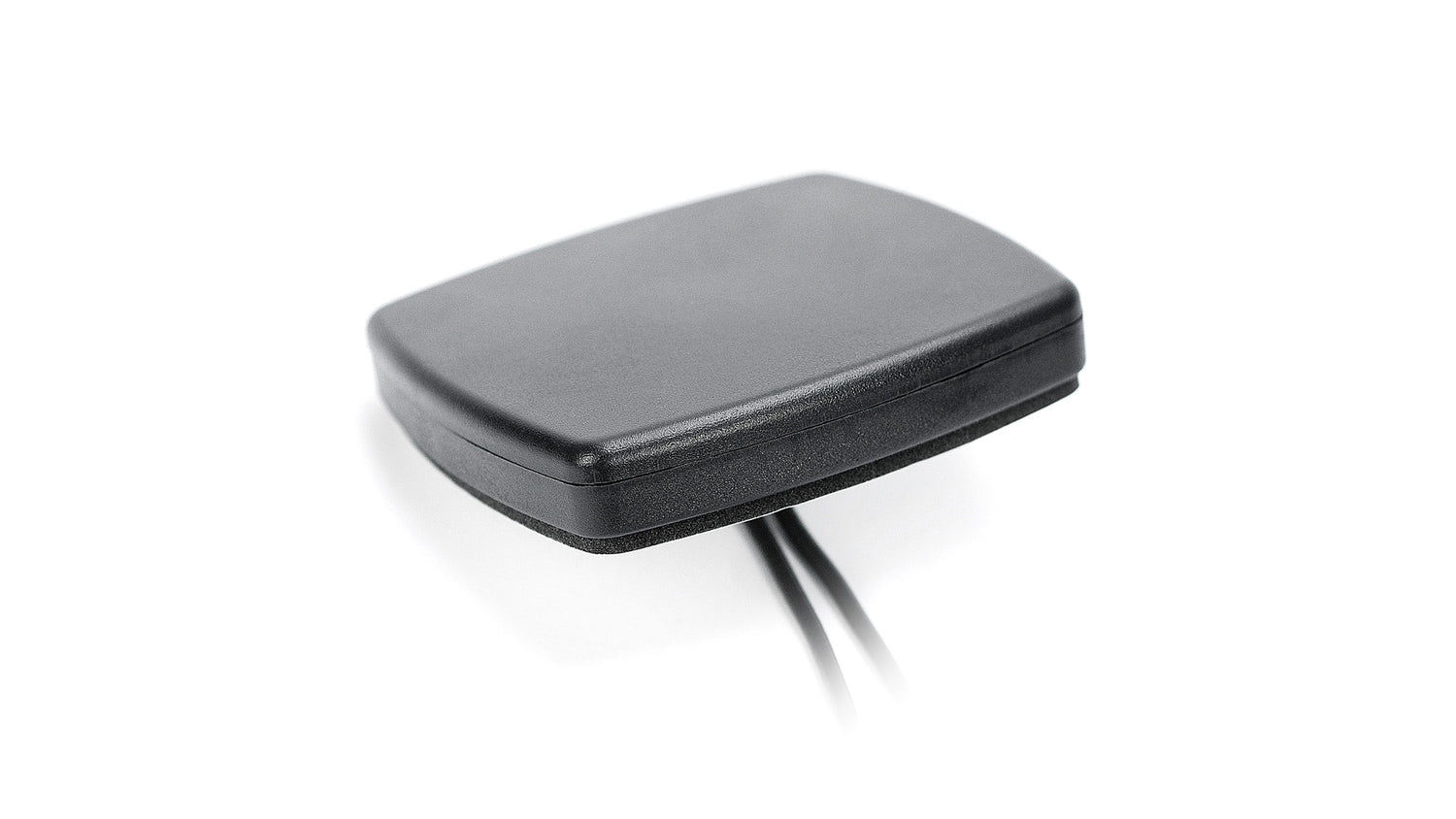

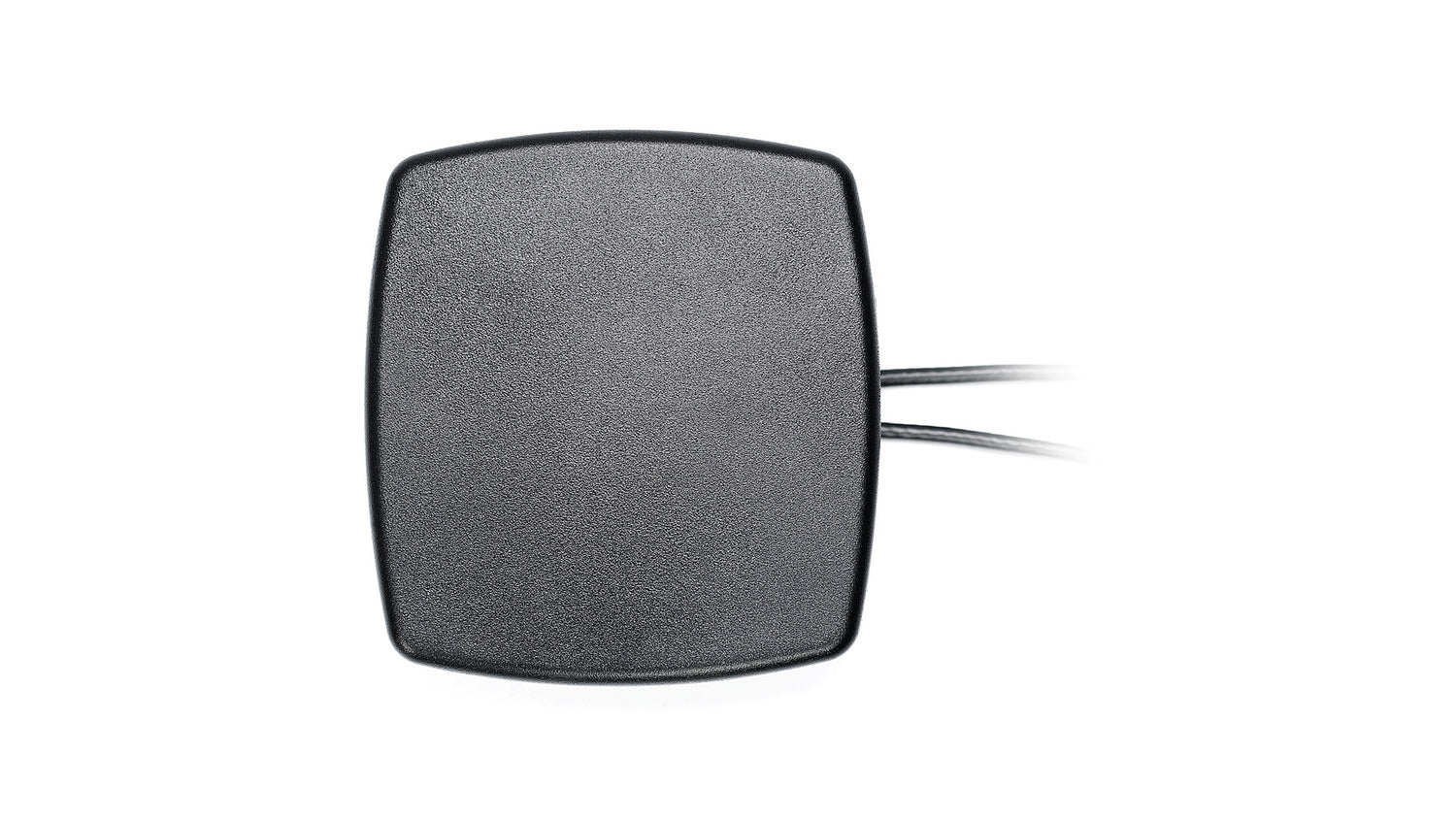

Diese kompakte Kombinationsantenne ist für zuverlässige Konnektivität über 4G LTE, 3G, 2G und GNSS (GPS, GLONASS, Galileo, QZSS) Netzwerke ausgelegt. Ihr flaches, bodenflächenunabhängiges Design macht sie ideal für Installationen mit begrenztem Platzangebot, während sie hohe Leistung und breite Frequenzabdeckung beibehält. Die Antenne eignet sich für eine Vielzahl von Anwendungen, einschließlich Mobilfunknetzen, IoT, Smart Cities, Flottenmanagement und mehr. Die Schraubbefestigung sorgt für sicheren Halt bei externen Einsätzen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN & IoT Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.6:1, ~1.8:1, ~2.9:1
Effizienz (%): ~40.7, ~47.5, ~18.3
Spitzenverstärkung (dBi): ~1.8, ~5.0, ~-0.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: ≤1.4:1
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J6041BGF",
"title": "Falcon 4G LTE/3G/2G GPS/GLONASS/Galileo Compact Versatile Screw Mount Antenna",
"mountingType": "Screw Mount",
"ipRating": null,
"dimensions_mm": "80 x 74 x 14.7",
"elements": [
{
"elementID": "Cellular",
"type": "Cellular",
"technologies": [
"4G LTE",
"3G",
"2G",
"FirstNet",
"LPWA",
"NB-IoT",
"Cat-X-Mx-NBx"
],
"frequencies": [
{
"range_mhz": "698-960",
"returnLoss_db": "~-7.5",
"vswr": "~2.6:1",
"efficiency_percent": "~40.7",
"peakGain_dbi": "~1.8",
"averageGain_db": "~-3.9"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-12.6",
"vswr": "~1.8:1",
"efficiency_percent": "~47.5",
"peakGain_dbi": "~5.0",
"averageGain_db": "~-3.3"
},
{
"range_mhz": "2500-2700",
"returnLoss_db": "~-6.4",
"vswr": "~2.9:1",
"efficiency_percent": "~18.3",
"peakGain_dbi": "~-0.1",
"averageGain_db": "~-7.4"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
},
{
"elementID": "GNSS",
"type": "GNSS",
"technologies": [
"GPS",
"GLONASS",
"Galileo",
"QZSS"
],
"frequencies": [
{
"range_mhz": "1575.42",
"returnLoss_db": "<=-15.0",
"vswr": "<=1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~28",
"averageGain_db": null
},
{
"range_mhz": "1598-1606",
"returnLoss_db": "<=-15.0",
"vswr": "<=1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~28",
"averageGain_db": null
}
],
"polarization": "RHCP",
"radiationPattern": "Hemispherical",
"impedance_ohms": 50,
"maxInputPower_w": null
}
],
"connectors": [
{
"elementIDRef": "Cellular",
"type": "SMA-Male",
"cableType": "D302",
"cableLength_mm": 3000
},
{
"elementIDRef": "GNSS",
"type": "SMA-Male",
"cableType": "LL100",
"cableLength_mm": 3000
}
]
}
