2J  |  Artikelnummer: 2J6041BGFa

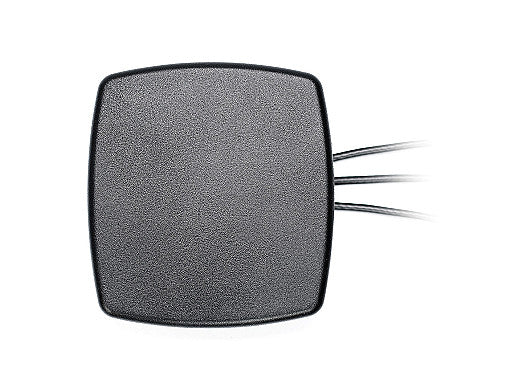

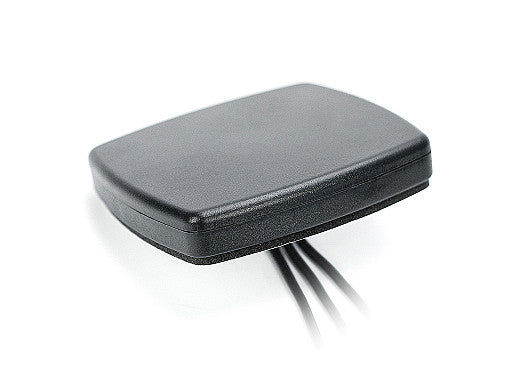

2J6041BGFa 4G/LTE, GNSS Schraubmontage Antenne 3-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 3-in-1-Antenne bietet zuverlässige globale Konnektivität für Mobilfunk- und GNSS-Anwendungen. Ihr bodenflächenunabhängiges Design und das flache Profil machen sie ideal für den Automobilbereich, Telematik, Transport und Fernüberwachung. Die Antenne unterstützt 4G LTE, 3G, 2G, GPS, Galileo und GLONASS und gewährleistet hohe Effizienz und unterbrechungsfreie Leistung in anspruchsvollen Umgebungen. Perfekt für Flottenmanagement, Navigation und Tracking-Geräte.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300cm

Installation / Umwelt

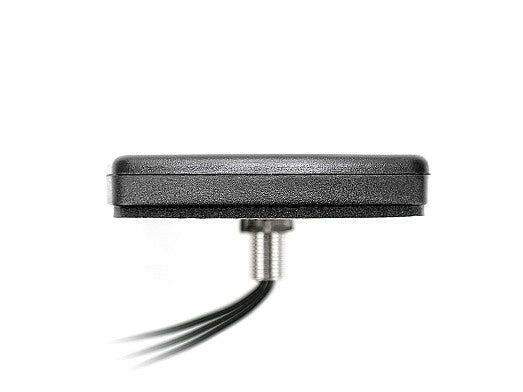

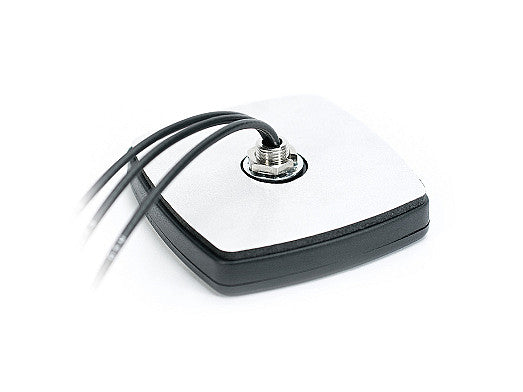

Die 2J6041BGFa-Antenne ist eine Außen-/Innenantenne mit drei Anschlüssen. Das verwendete Produktionsmaterial ist ABS, das die Antenne vor Temperaturen zwischen -40°C und +85°C schützt. Alle Kabel der 2J6041BGFa-Antenne verfügen über einen SMA-Stecker-Standardanschluss, eine Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Anschlussarten, Kabellängen und Kabeltypen. Diese Antenne ist bodenflächenunabhängig und somit für die Installation an jedem Ort auf jeder Oberfläche geeignet. Für die Installation ist keine metallische Oberfläche erforderlich. Die Schraubbefestigung ermöglicht eine einfache Montage und Demontage. Sie ist eine robuste, zuverlässige und langlebige Antenne, selbst unter extremen Bedingungen. Die 2J6041BGFa ist RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 14,7 mm

Anschluss 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~2,1:1, ~2,1:1
Effizienz (%): ~27,0, ~28,8, ~25,0
Spitzenverstärkung (dBi): ~-0,1, ~2,5, ~2,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Anschluss 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~2,2:1, ~1,8:1
Effizienz (%): ~43,8, ~24,9, ~30,8
Spitzenverstärkung (dBi): ~2,5, ~2,0, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Anschluss 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6041BGFa","title":"Falcon 2 x 4G LTE/3G/2G MIMO, GPS/GLONASS/Galileo Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":null,"dimensions_mm":"80 x 74 x 14.7","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.5","vswr":"~2.2:1","efficiency_percent":"~27.0","peakGain_dbi":"~-0.1","averageGain_db":"~-5.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.2","vswr":"~2.1:1","efficiency_percent":"~28.8","peakGain_dbi":"~2.5","averageGain_db":"~-5.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~25.0","peakGain_dbi":"~2.2","averageGain_db":"~-6.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.5","vswr":"~2.9:1","efficiency_percent":"~43.8","peakGain_dbi":"~2.5","averageGain_db":"~-3.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.7","vswr":"~2.2:1","efficiency_percent":"~24.9","peakGain_dbi":"~2.0","averageGain_db":"~-6.1"},{"range_mhz":"2500-2700","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~30.8","peakGain_dbi":"~3.2","averageGain_db":"~-5.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
