2J | Artikelnummer: 2J6041MGF

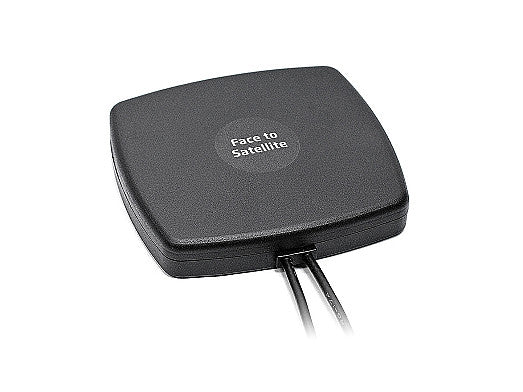

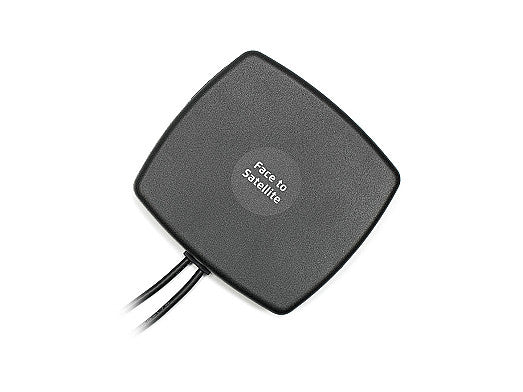

2J6041MGF 4G/LTE, GNSS Magnetfußantenne 2-in-1

Name: 2J6041MGF 4G/LTE, GNSS Magnetfußantenne 2-in-1
Brand: 2J
SKU: 2J6041MGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 2-in-1-Antenne ist für zuverlässige Konnektivität in anspruchsvollen Umgebungen konzipiert und unterstützt sowohl 4G/LTE-Mobilfunk als auch GNSS (GPS, GLONASS, Galileo, QZSS) Technologien. Ihr flaches, bodenunabhängiges Design macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist und eine unauffällige Installation erforderlich ist. Die Magnetische Halterung sorgt für eine schnelle und sichere Befestigung an Metalloberflächen, wodurch sie sich für mobile, industrielle und Flottenmanagement-Lösungen eignet. Die Antenne bietet hohe Spitzenverstärkung für Mobilfunk und aktive Verstärkung für GNSS, was eine starke Signalempfangsqualität für missionskritische Kommunikation, Asset-Tracking und Navigationssysteme gewährleistet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunk-Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 x 76 x 13 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~2,3:1, ~1,6:1
Effizienz (%): ~51,1, ~27,9, ~43,6
Spitzenverstärkung (dBi): ~2,8, ~2,6, ~4,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6041MGF","title":"Falcon 4G LTE/3G/2G GPS/GLONASS/Galileo Kompakte Antenne mit Magnetischer Halterung","mountingType":"Magnetische Halterung","ipRating":null,"dimensions_mm":"80 x 76 x 13","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.6","vswr":"~2.0:1","efficiency_percent":"~51.1","peakGain_dbi":"~2.8","averageGain_db":"~-3.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.3","vswr":"~2.3:1","efficiency_percent":"~27.9","peakGain_dbi":"~2.6","averageGain_db":"~-5.6"},{"range_mhz":"2500-2700","returnLoss_db":"~-13.7","vswr":"~1.6:1","efficiency_percent":"~43.6","peakGain_dbi":"~4.3","averageGain_db":"~-3.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
