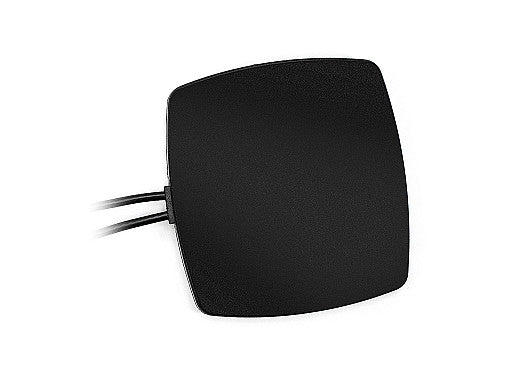

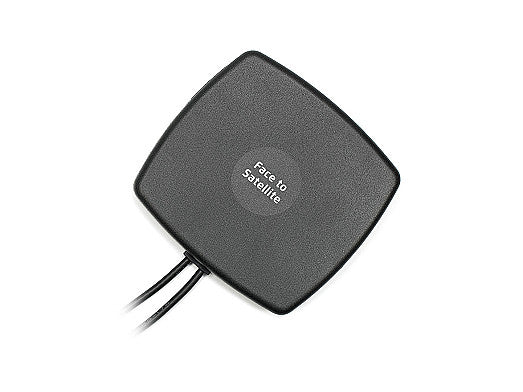

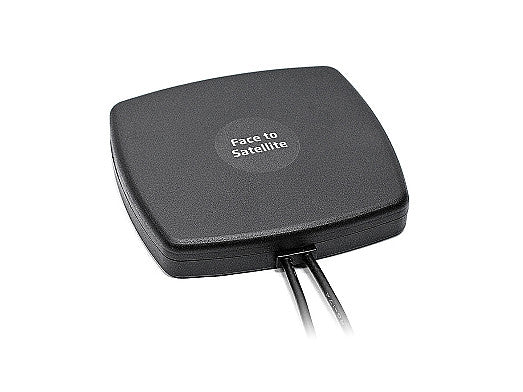

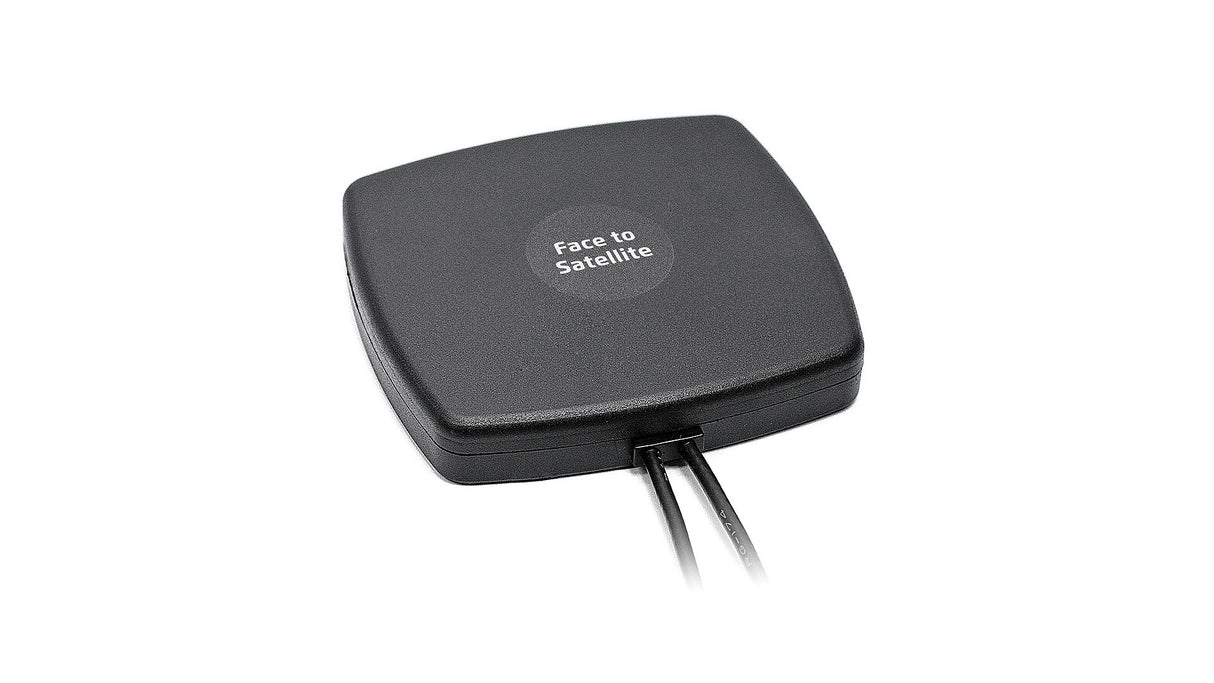

2J6041PGF 4G/LTE, GNSS Antenne Klebehalterung SMA-M 300cm

Name: 2J6041PGF 4G/LTE, GNSS Antenne Klebehalterung SMA-M 300cm
Brand: 2J
SKU: 2J6041PGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte 2-in-1-Antenne bietet zuverlässige Mobilfunk- und GNSS-Leistung in einem flachen, bodenunabhängigen Design. Die Klebemontage ermöglicht eine einfache Installation auf einer Vielzahl von Oberflächen, was sie ideal für Fahrzeugnavigation, Telematik, Flottenmanagement und Fernüberwachungsanwendungen macht. Die Antenne unterstützt globale 4G LTE-, 3G-, 2G-, GPS-, Galileo- und GLONASS-Standards und gewährleistet nahtlose weltweite Konnektivität sowie präzise Standortverfolgung. Das robuste ABS-Gehäuse und der weite Betriebstemperaturbereich machen sie sowohl für den Innen- als auch den Außenbereich geeignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

Steckertyp: SMA-Stecker (männlich)
Kabellänge: 300 cm

Installation / Umwelt

Die 2J6041PGF-Antenne ist eine Außen-/Innenantenne mit zwei Anschlüssen. Das verwendete Material ist ABS, das die Antenne vor Temperaturen zwischen -40 °C und +85 °C schützt. Alle Kabel der 2J6041PGF-Antenne verfügen über einen SMA-Stecker (männlich) mit einer Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Diese Antenne ist bodenunabhängig und somit für die Installation an beliebigen Oberflächen geeignet. Für die Installation ist keine metallische Oberfläche erforderlich. Die Klebemontage ermöglicht eine einfache Anbringung und Entfernung. Sie ist eine robuste, zuverlässige und langlebige Antenne, selbst unter extremen Bedingungen. Die 2J6041PGF ist RoHS-konform.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~1,2:1, ~2,2:1
Effizienz (%): ~55,6, ~56,0, ~38,7
Spitzenverstärkung (dBi): ~2,9, ~3,2, ~2,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6041PGF","title":"Falcon 2-in-1 4G LTE/3G/2G, GPS/GLONASS/Galileo Klebemontage Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"80 x 76 x 16","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-9.7","vswr":"~2.2:1","efficiency_percent":"~55.6","peakGain_dbi":"~2.9","averageGain_db":"~-2.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-21.5","vswr":"~1.2:1","efficiency_percent":"~56.0","peakGain_dbi":"~3.2","averageGain_db":"~-2.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-8.8","vswr":"~2.2:1","efficiency_percent":"~38.7","peakGain_dbi":"~2.1","averageGain_db":"~-4.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
