2J  |  Artikelnummer: 2J6083Pa-300D302-C899GRST_C899GRST

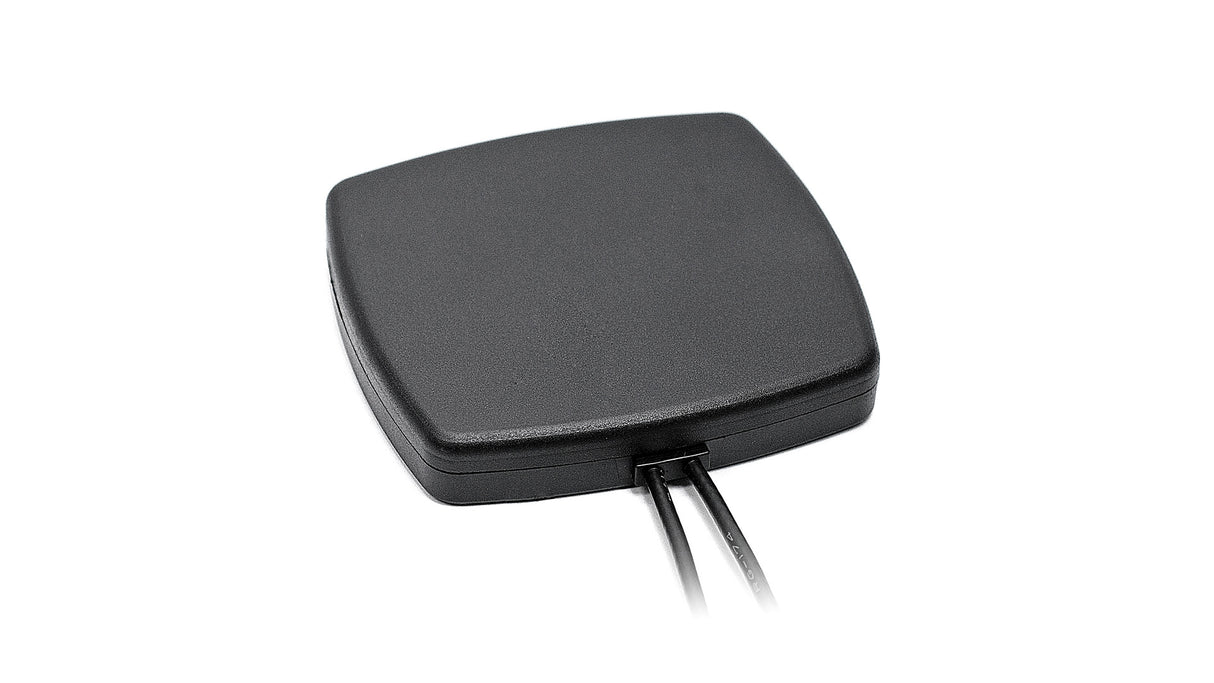

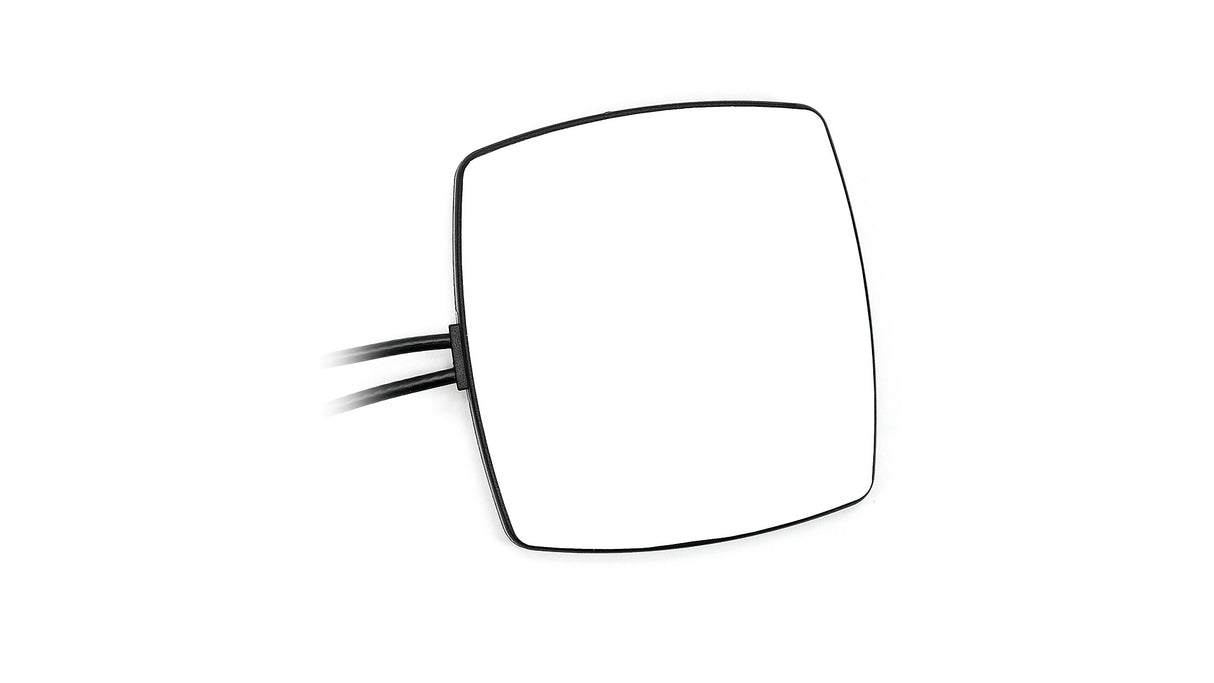

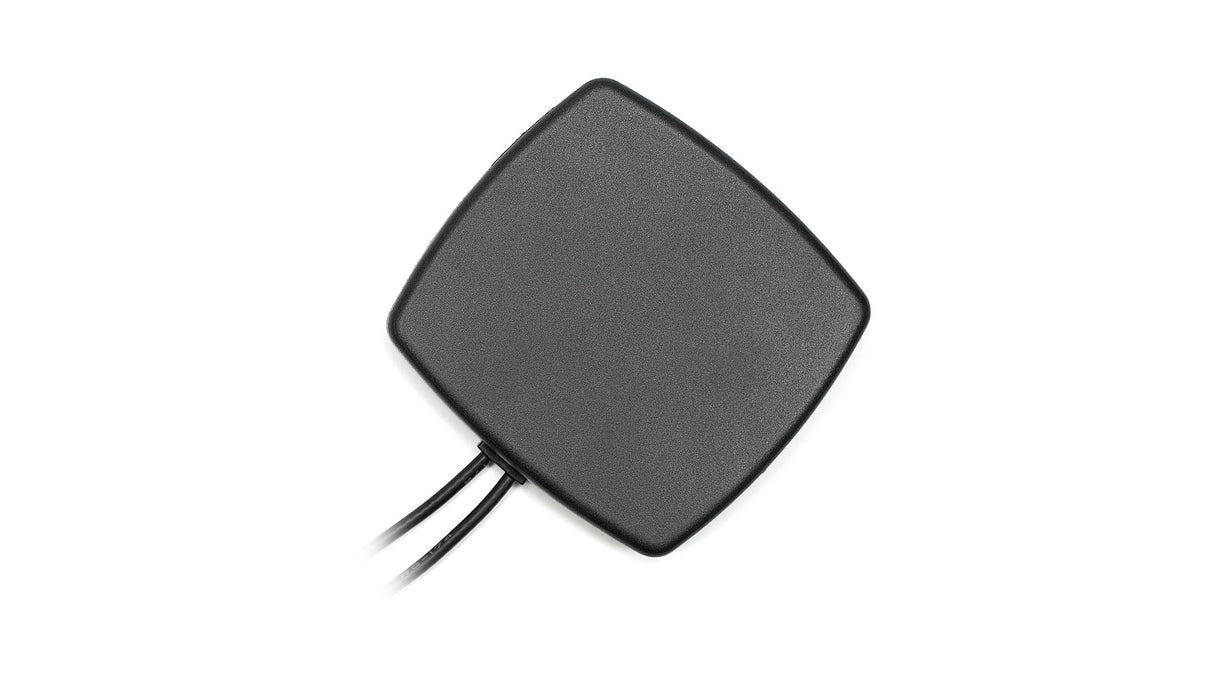

2J6083Pa 5G Klebehalterung MIMO Antenne SMA-M 300cm

€18,79
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Wideband-Antenne bietet eine leistungsstarke 5G-Konnektivität mit vollständiger Abwärtskompatibilität zu 4G-, 3G- und 2G-Netzen. Ihr flaches, kompaktes Design und die hochwertige Klebemontage machen sie ideal für eine schnelle und einfache Installation auf einer Vielzahl von nichtmetallischen Oberflächen, insbesondere im Außenbereich. Die Antenne unterstützt fortschrittliche MIMO-Technologie für verbesserte Signalqualität, geringe Latenz und erhöhte Datenübertragungsraten, was sie für anspruchsvolle Anwendungen wie Terminals, Basisstationen, Router, industrielle Automatisierung, IoT und Fernüberwachung geeignet macht. Das omnidirektionale Strahlungsmuster gewährleistet eine zuverlässige 360-Grad-Abdeckung, während das robuste ABS-/UV-stabile Gehäuse Langlebigkeit unter rauen Bedingungen bietet.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: DACAR302

Installation / Umwelt

Das Gehäuse besteht aus schwarzem oder weißem ABS / UV-stabilem Material, das außergewöhnliche Haltbarkeit zu geringen Kosten bietet und maximalen Schutz bei extremen Außeneinsätzen gewährleistet. Es wird mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen DACAR302 Koaxialkabel geliefert, das aufgrund seiner Umwelteigenschaften eine beliebte Wahl für den Automobilbereich ist. Eine breite Palette alternativer Stecker und Kabel ist für individuelle Anpassungen verfügbar. Das kompakte Design (80 x 76 x 16 mm), die Unabhängigkeit von der Massefläche und die hochwertige Klebemontage ermöglichen eine einfache Installation auf allen nichtmetallischen Oberflächen. Alle Produkte werden ohne gefährliche Stoffe hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Rückflussdämpfung (dB): ~-8,6, ~-14,2, ~-8,9, ~-8,5
VSWR: ~2,8:1, ~1,7:1, ~2,4:1, ~2,2:1
Effizienz (%): ~51,4, ~58,4, ~37,2, ~39,7
Spitzengewinn (dBi): ~3,6, ~4,2, ~1,2, ~1,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8,5, ~-14,4, ~-9,3, ~-9,2
VSWR: ~2,4:1, ~1,7:1, ~2,3:1, ~2,1:1
Effizienz (%): ~50,4, ~63,0, ~38,0, ~38,2
Spitzengewinn (dBi): ~2,4, ~4,2, ~2,0, ~1,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6083Pa","title":"Falcon 5GNR MIMO SMA-Stecker Klebemontage Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"80 x 76 x 16","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G","CDMA"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.6","vswr":"~2.8:1","efficiency_percent":"~51.4","peakGain_dbi":"~3.6","averageGain_db":"~-2.9"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.2","vswr":"~1.7:1","efficiency_percent":"~58.4","peakGain_dbi":"~4.2","averageGain_db":"~-2.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-8.9","vswr":"~2.4:1","efficiency_percent":"~37.2","peakGain_dbi":"~1.2","averageGain_db":"~-4.3"},{"range_mhz":"5150-5925","returnLoss_db":"~-8.5","vswr":"~2.2:1","efficiency_percent":"~39.7","peakGain_dbi":"~1.8","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G","CDMA"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.5","vswr":"~2.4:1","efficiency_percent":"~50.4","peakGain_dbi":"~2.4","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-14.4","vswr":"~1.7:1","efficiency_percent":"~63.0","peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-9.3","vswr":"~2.3:1","efficiency_percent":"~38.0","peakGain_dbi":"~2.0","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~38.2","peakGain_dbi":"~1.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Stecker","cableType":"DACAR302","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Stecker","cableType":"DACAR302","cableLength_mm":3000}]}
