Beschreibung

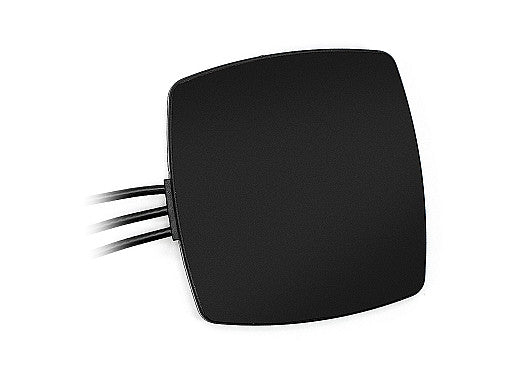

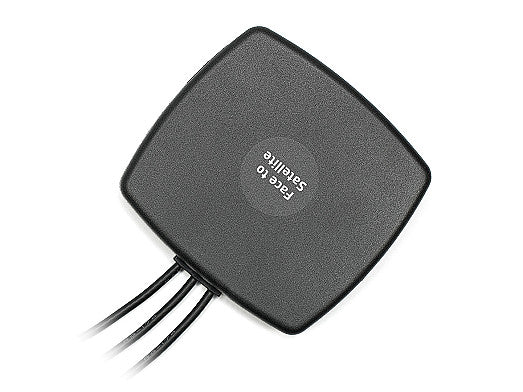

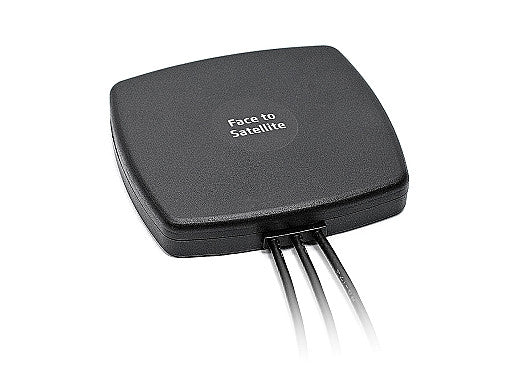

Diese kompakte, flache Antenne ist für eine verbesserte globale Abdeckung in anspruchsvollen Außenbereichen konzipiert. Sie unterstützt 5GNR, 4G LTE, FirstNet, CBRS, LPWA, NB-IoT, 3G, 2G und GNSS (GPS, QZSS, Galileo, GLONASS) Technologien, was sie ideal für MIMO-Geräte und präzise Navigationsanwendungen macht. Die Klebemontage ermöglicht eine schnelle und einfache Installation auf verschiedenen nichtmetallischen Oberflächen, während das robuste ABS/UV-stabile Gehäuse Langlebigkeit unter rauen Bedingungen gewährleistet. Das omnidirektionale Strahlungsmuster maximiert die Signalstärke und den Durchsatz, und das aktive GNSS-Element sorgt für zuverlässige Positionsbestimmung selbst in herausfordernden Umgebungen. Typische Anwendungsfälle sind Terminals, Basisstationen, Router, IoT/Smart Home, Asset Tracking, Fahrzeugtelematik und Rettungsdienste.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: DACAR302 (5GNR), LL100 (GNSS)
Installation / Umwelt
Das Gehäuse besteht aus schwarzem oder weißem ABS / UV-stabilem Material, das außergewöhnliche Haltbarkeit zu geringen Kosten bietet und maximalen Schutz bei extremen Außenanwendungen gewährleistet. Kabel 1 und 2 sind mit einem Standard-SMA-Stecker (männlich) und einem 300 cm langen DACAR302 Koaxialkabel ausgestattet, eine beliebte Wahl für Automobilanwendungen aufgrund seiner Umwelteigenschaften, besten Kopplungswiderstands und stabilen Impedanz. Kabel 3 ist mit einem Standard-SMA-Stecker (männlich) und einem 300 cm langen LL100 Low Loss Koaxialkabel ausgestattet, das eine wirtschaftliche Lösung mit hervorragender Leistung für kurze Antennenstrecken bietet. Eine breite Palette alternativer Stecker und Kabel ist für kundenspezifische Anpassungen verfügbar. Das kompakte Design (80 x 76 x 16 mm), die Unabhängigkeit von der Grundfläche und die hochwertige Klebemontage ermöglichen eine einfache Installation auf allen nichtmetallischen Oberflächen. Alle Produkte sind RoHS-konform.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6.9, ~-13.5, ~-9.1, ~-7.2
VSWR: ~3.4:1, ~1.7:1, ~2.3:1, ~2.6:1
Effizienz (%): ~42.6, ~58.8, ~37.5, ~31.8
Spitzengewinn (dBi): ~2.4, ~4.4, ~2.0, ~1.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6.1, ~-15.5, ~-9.2, ~-8.0
VSWR: ~3.5:1, ~1.6:1, ~2.3:1, ~2.3:1
Effizienz (%): ~43.9, ~63.9, ~36.8, ~31.1
Spitzengewinn (dBi): ~1.9, ~4.7, ~1.9, ~1.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
