2J | Artikelnummer: 2J6200PF

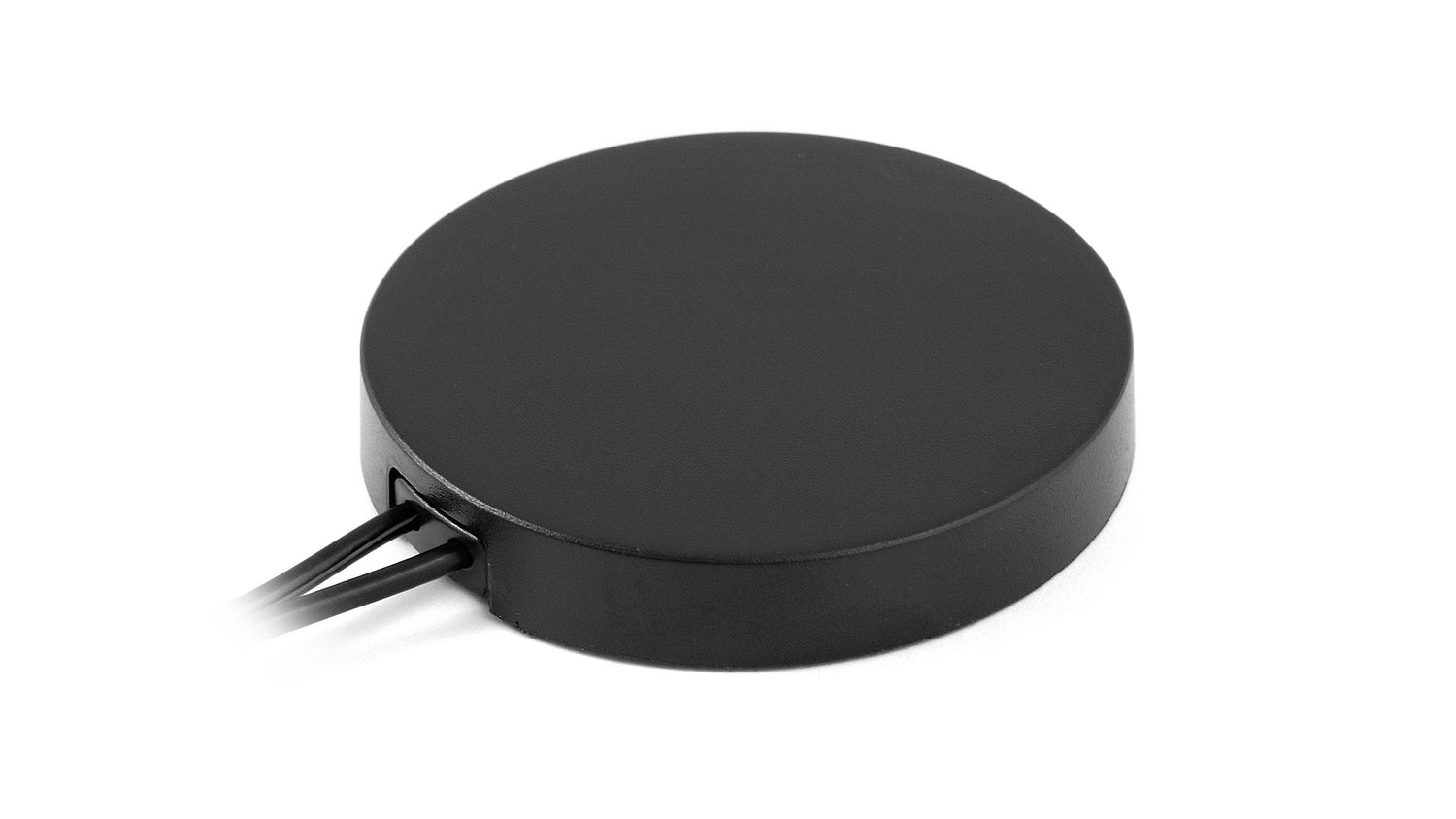

2J6200PF 3G, 2G, GNSS Antenne Klebehalterung anpassbares Kabel/Stecker

Name: 2J6200PF 3G, 2G, GNSS Antenne Klebehalterung anpassbares Kabel/Stecker
Brand: 2J
SKU: 2J6200PF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne ist für zuverlässige Konnektivität sowohl in zellularen (3G/2G) als auch GNSS (GPS/QZSS/Galileo) Anwendungen konzipiert. Ihr bodenflächenunabhängiges Design ermöglicht eine flexible Installation auf nichtmetallischen Oberflächen, was sie ideal für Asset-Tracking, Flottenmanagement, Smart Cities und eine Vielzahl von IoT- und Telematiklösungen macht. Die Antenne verfügt über ein aktives GNSS-Element mit Vorfilterung für verbesserte Signalqualität und ist für den Einsatz in anspruchsvollen Umgebungen geeignet, in denen eine konstante Leistung entscheidend ist.

Konnektivitäten

3G/2G/CELL
GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Typ: Kombination
Position: Außen
Abmessungen: Ø 77 x 12 mm

Konnektivität 1 - Zellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,6:1, ~2,4:1
Effizienz (%): ~43, ~32
Spitzenverstärkung (dBi): ~1,5, ~0,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
VSWR: <=1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 26 @ 3 V
Sägefiltertyp: Vorfilter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6200PF","title":"Mobilfunk, GPS/Galileo 2-Kabel-Vorfilter-Kombinations-Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"Ø 77 x 12","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["2G","3G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-13.8","vswr":"~1.6:1","efficiency_percent":"~43","peakGain_dbi":"~1.5","averageGain_db":"~-3.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.7","vswr":"~2.4:1","efficiency_percent":"~32","peakGain_dbi":"~0.5","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-14","vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~26","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
