2J  |  Artikelnummer: 2J6300MPGF

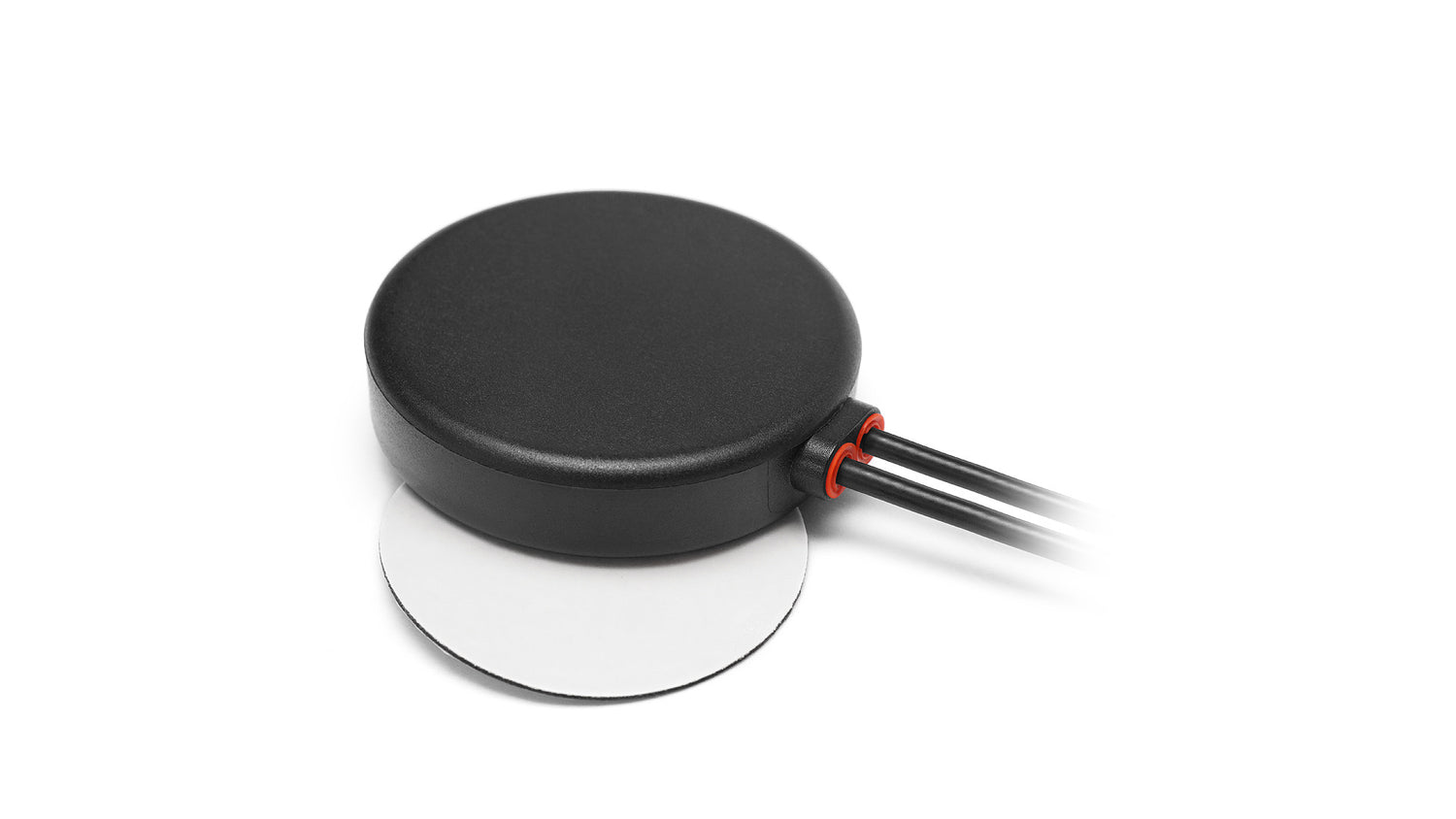

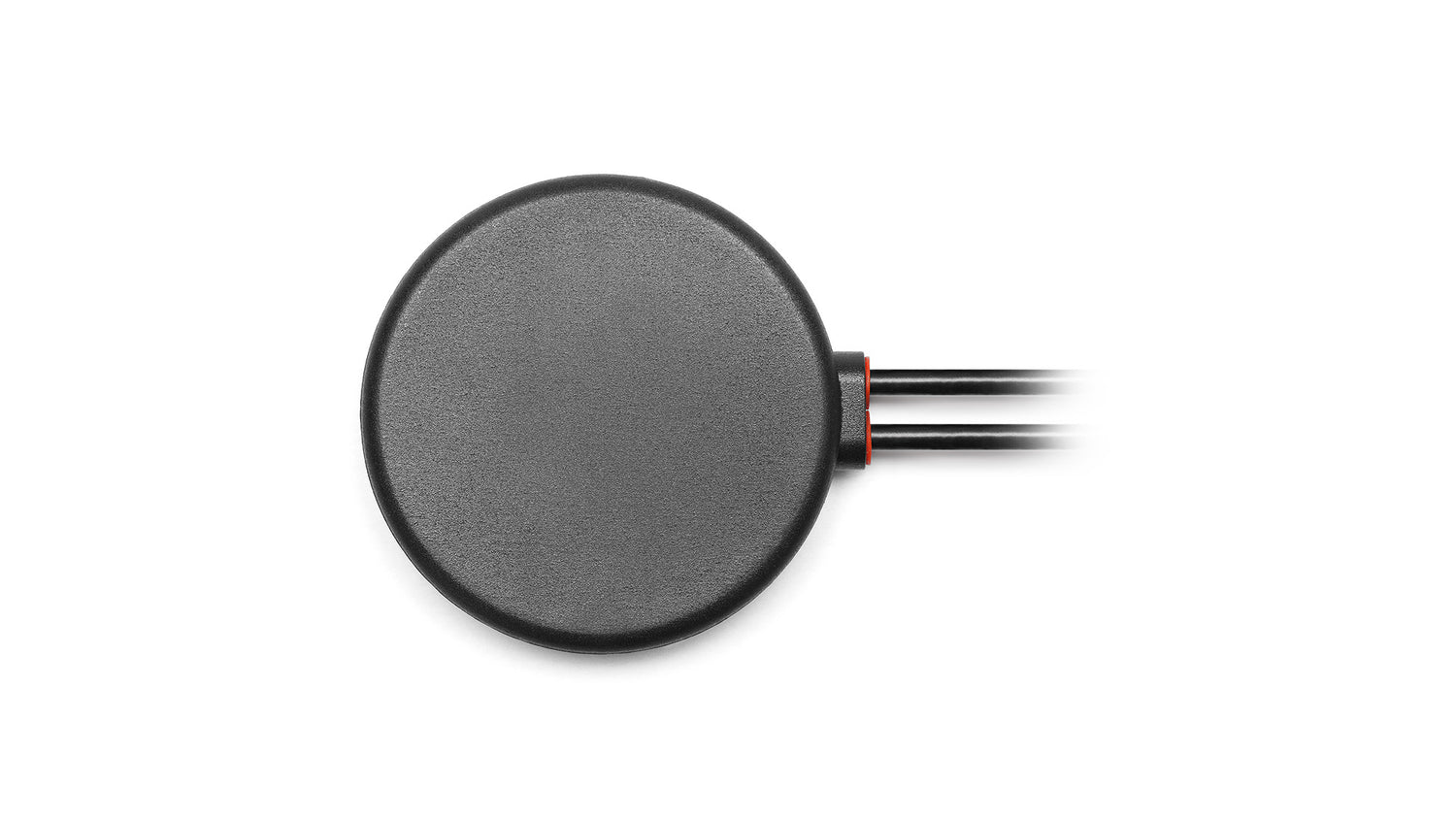

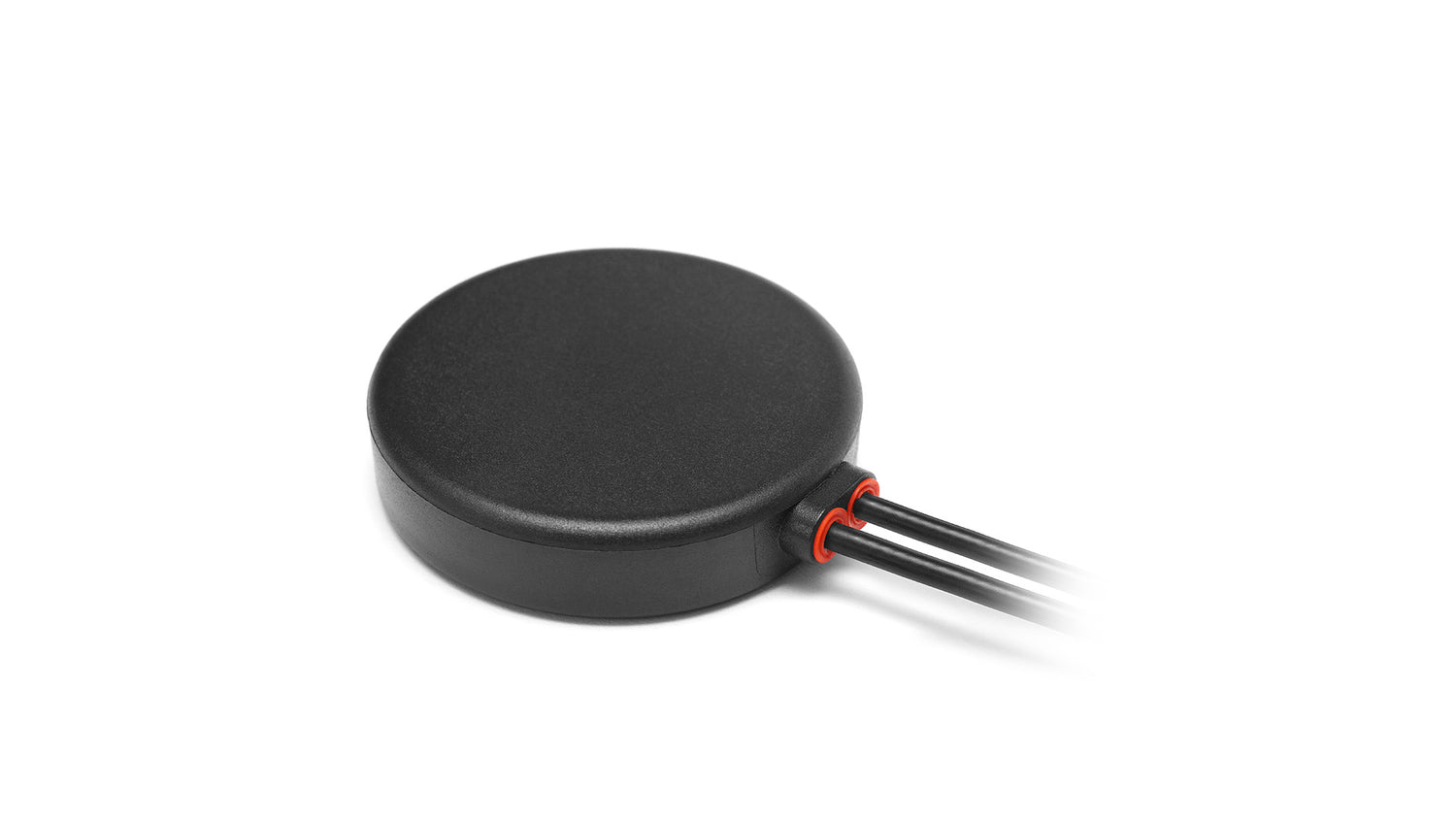

2J6300MPGF 3G, GNSS magnetische/selbstklebende Halterung Antenne 2-in-1

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne ist für zuverlässige Konnektivität in anspruchsvollen Umgebungen konzipiert. Sie unterstützt sowohl Mobilfunk (3G/2G) als auch GNSS (GPS, GLONASS, Galileo, QZSS) Technologien und ist somit ideal für Asset-Tracking, Flottenmanagement, Telematik und Navigationsanwendungen. Die Antenne ist unabhängig von einer Grundfläche und verfügt über ein magnetisches und Klebemontage-System für eine flexible Installation auf verschiedenen Oberflächen. Ihr aktives GNSS-Element mit Vorfilter sorgt für hochpräzises Ortungs-Tracking, während das robuste Gehäuse mit IP67-Schutz gegen Staub und Wasser schützt.

Konnektivitäten

3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Typ: Kombination
Position: Außen
Abmessungen: Ø 52,5 × 13,1/14,3 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1,9:1, ~2,1:1
Effizienz (%): ~33,4, ~9,8
Spitzenverstärkung (dBi): ~1,2, ~-3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 26 @ 3V
Sägefiltertyp: Vorfilter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6300MPGF","title":"Zellulare, GPS/GLONASS/Galileo Magnetische Klebemontage Antenne","mountingType":"Magnetisch/Klebemontage","ipRating":"IP67","dimensions_mm":"Ø 52.5 × 13.1/14.3","elements":[{"elementID":"Cellular","type":"Zellulare","technologies":["2G","3G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-10.8","vswr":"~1.9:1","efficiency_percent":"~33.4","peakGain_dbi":"~1.2","averageGain_db":"~-4.9"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.1","vswr":"~2.1:1","efficiency_percent":"~9.8","peakGain_dbi":"~-3.1","averageGain_db":"~-11.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C-14","vswr":"\u003C1.5:1","efficiency_percent":null,"peakGain_dbi":"~26","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"\u003C-14","vswr":"\u003C1.5:1","efficiency_percent":null,"peakGain_dbi":"~26","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
