2J | Artikelnummer: 2J6301MPGF

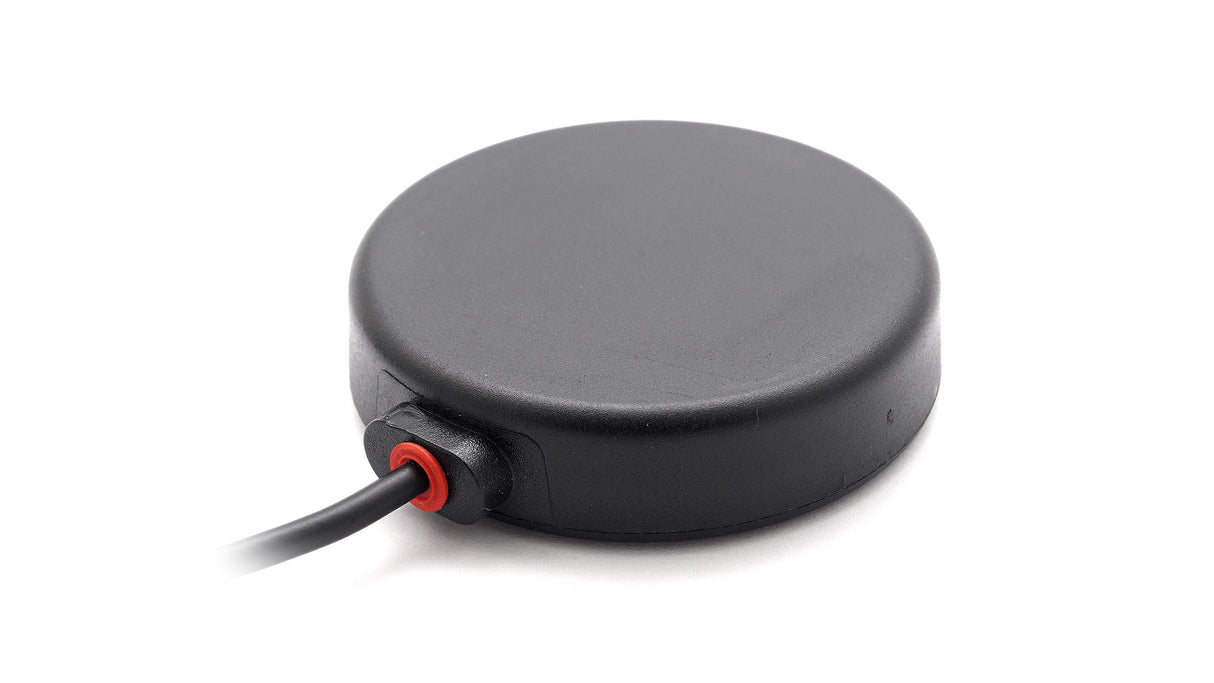

2J6301MPGF GNSS magnetische Klebehalterung Antenne

Name: 2J6301MPGF GNSS magnetische Klebehalterung Antenne
Brand: 2J
SKU: 2J6301MPGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne ist für eine zuverlässige und präzise GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr bodenflächenunabhängiges Design und der aktive Gewinn machen sie ideal für Anwendungen, die eine genaue Positionierung erfordern, wie Flottenmanagement, Smart Cities, Logistik und autonome Fahrzeuge. Die Antenne verfügt über ein magnetisches und ein Klebemontage-System für eine flexible Installation auf verschiedenen Oberflächen und ist dank ihrer IP67-Schutzklasse sowohl für den Innen- als auch Außenbereich geeignet.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische/Klebemontage
Position: Außen
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 52,5 × 13,1/14,3 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 26 @ 3V
Sägefiltertyp: Vorfilter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6301MPGF","title":"GPS/GLONASS/Galileo Magnetische/Klebemontage Antenne","mountingType":"Magnetische/Klebemontage","ipRating":"IP67","dimensions_mm":"Ø 52.5 × 13.1/14.3","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-14.0","vswr":"~1.5:1","efficiency_percent":null,"peakGain_dbi":"~26","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"~-14.0","vswr":"~1.5:1","efficiency_percent":null,"peakGain_dbi":"~26","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
