2J | Artikelnummer: 2J6507BGF

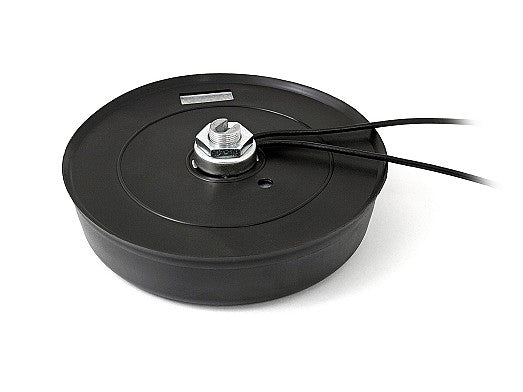

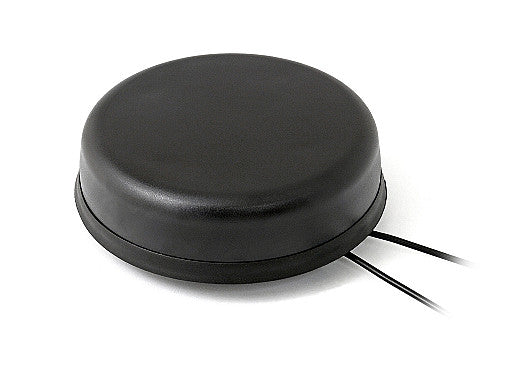

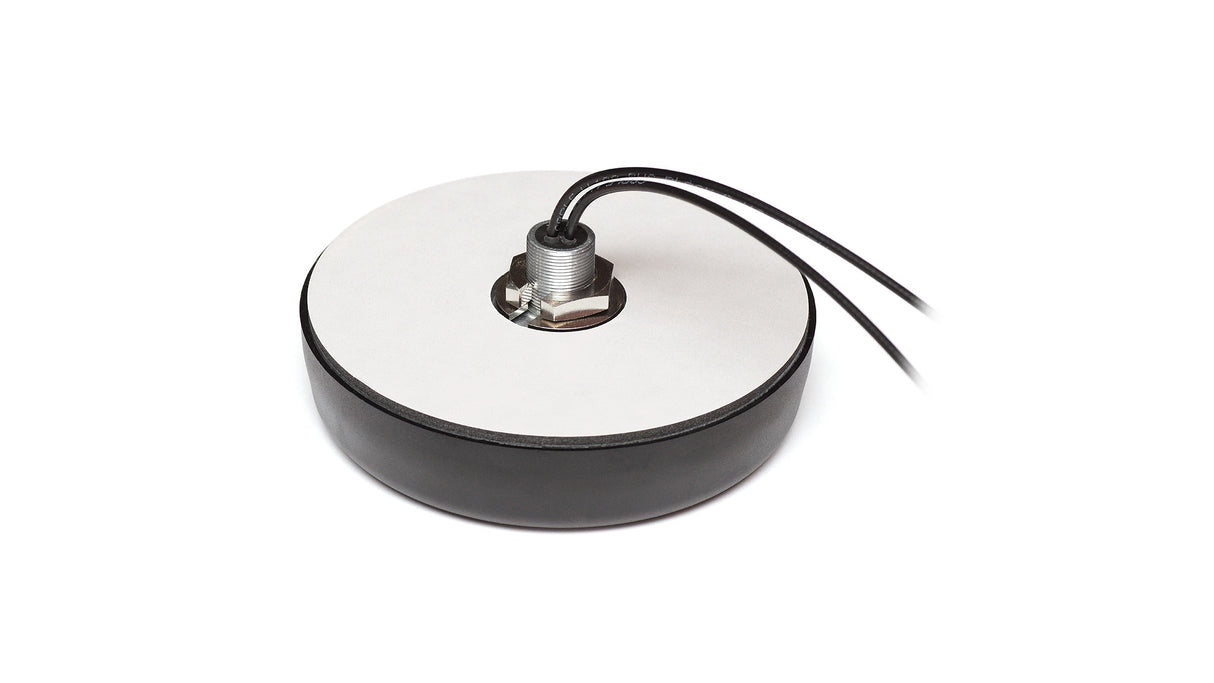

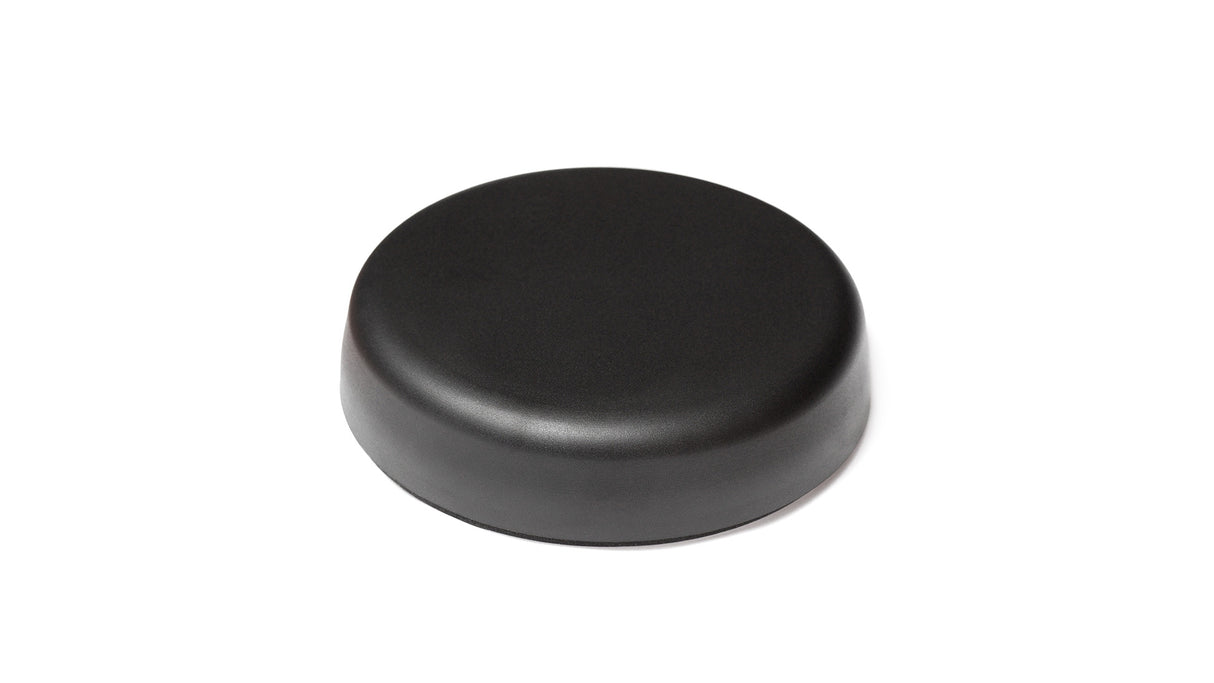

2J6507BGF TETRA/UHF, GNSS Schraubmontage Antennen Kombination

Name: 2J6507BGF TETRA/UHF, GNSS Schraubmontage Antennen Kombination
Brand: 2J
SKU: 2J6507BGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne ist für eine zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und unterstützt sowohl TETRA/UHF- als auch GNSS-Technologien. Das Design mit Schraubbefestigung sorgt für eine sichere Installation, während das Anti-Rotations-Montagesystem die Stabilität erhöht. Die Antenne ist ideal für Anwendungen wie öffentliche Sicherheit, Flottenmanagement, Smart Cities, Logistik und mehr, bei denen zuverlässige Kommunikation und präzise Positionierung unerlässlich sind. Mit hohen Schutzarten (IP67, IP69) und Stoßfestigkeit (IK09) ist sie für den Außen- und Industrieeinsatz geeignet.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Position: Außen
Montage: Schraubbefestigung
Typ: Kombination
Satellitennavigation: GNSS
Abmessungen: Ø 136 x 31,5 mm

Konnektivität 1 - TETRA/UHF

Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~4,8:1
Effizienz (%): ~36,8
Spitzenverstärkung (dBi): ~-0,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 50

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannungsbereich (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 22 @ 5V
Leistungsaufnahme (mW): max. 138 mW

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6507BGF","title":"TETRA/UHF- und GPS/GLONASS/Galileo-Schwerlastantenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 146 x 31.5","elements":[{"elementID":"TETRA/UHF","type":"Mobilfunk","technologies":["TETRA","UHF","LPWA"],"frequencies":[{"range_mhz":"380-470","returnLoss_db":"~-5.5","vswr":"~4.8:1","efficiency_percent":"~36.8","peakGain_dbi":"~-0.2","averageGain_db":"~-4.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":50},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"TETRA/UHF","type":"SMA-Male","cableType":"RG58","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
