2J | Artikelnummer: 2J6507MGF

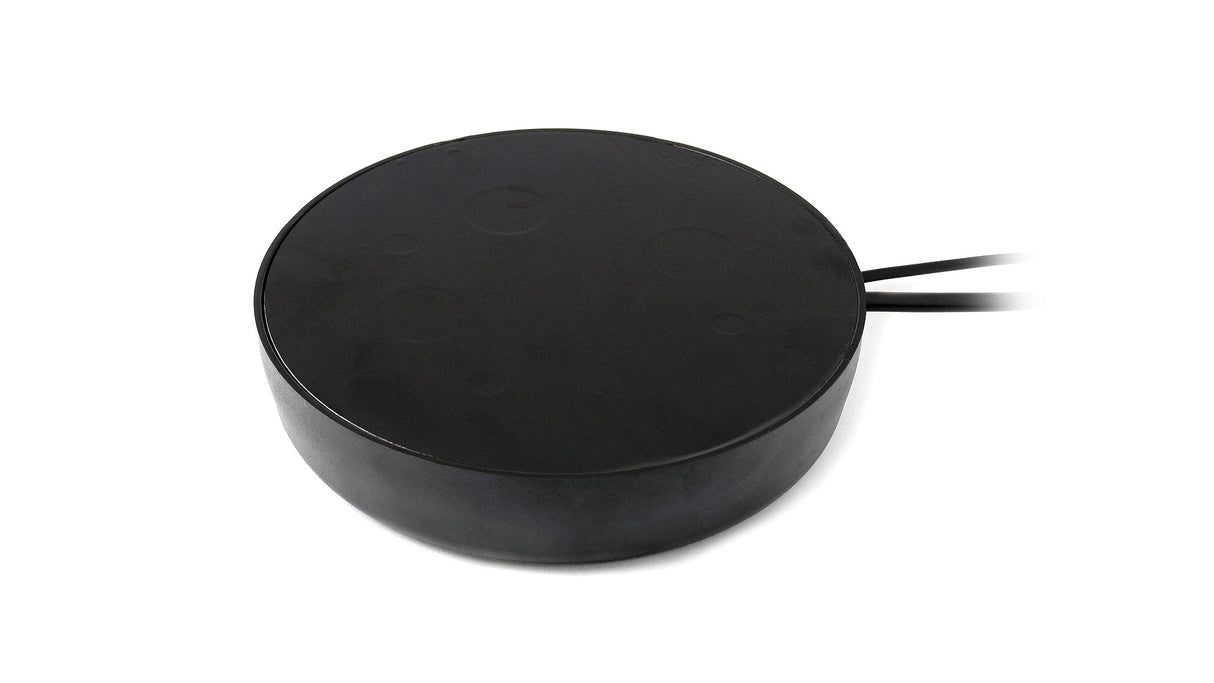

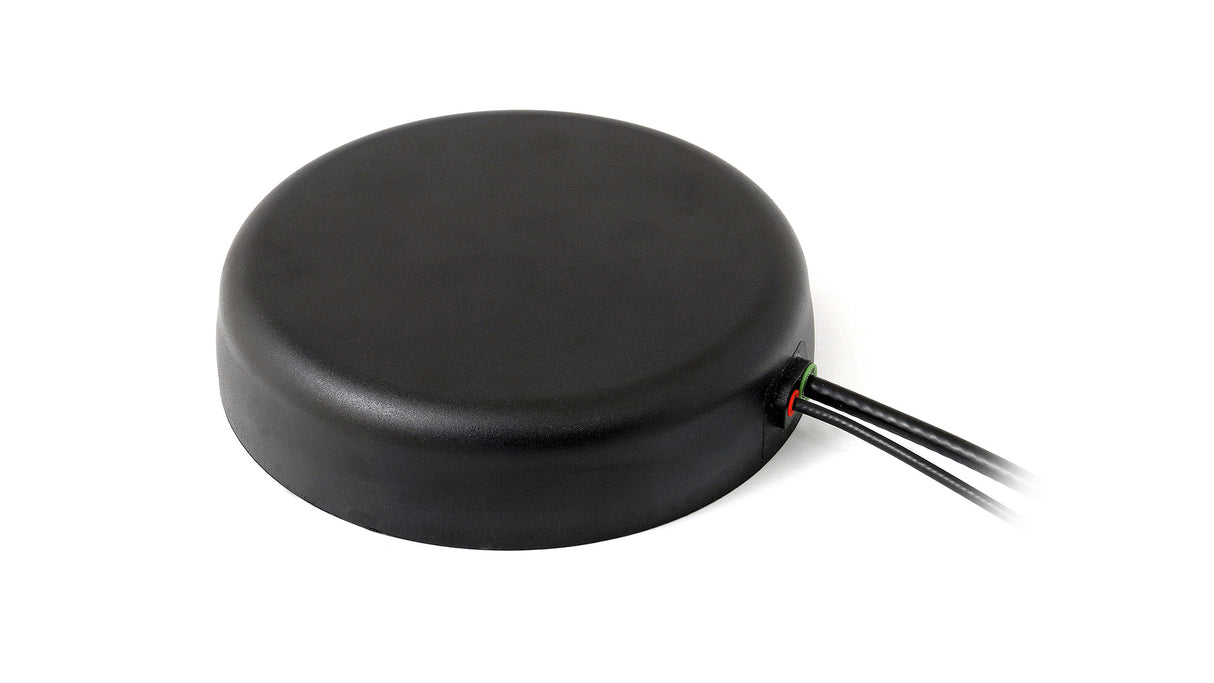

2J6507MGF TETRA/UHF, GNSS Magnetfußantenne IP67/IP69/IK09

Name: 2J6507MGF TETRA/UHF, GNSS Magnetfußantenne IP67/IP69/IK09
Brand: 2J
SKU: 2J6507MGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne mit Magnetischer Halterung ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert. Sie kombiniert TETRA/UHF- und GNSS-Technologien (GPS, GLONASS, Galileo, QZSS) und ist ideal für den öffentlichen Sicherheitsdienst, Flottenmanagement, Logistik, Smart Cities und andere missionskritische Anwendungen. Das robuste Design gewährleistet Langlebigkeit und Schutz vor widrigen Bedingungen, während die Magnetische Halterung eine schnelle und sichere Montage auf Metalloberflächen ermöglicht.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Halterung
Position: Außen
Typ: Kombination
Abmessungen: Ø 135,5 × 30 mm

Konnektivität 1 - TETRA/UHF

Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~4,7:1
Effizienz (%): ~33,8
Spitzenverstärkung (dBi): ~-0,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 50

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannungsbereich (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 22 @ 5V
Leistungsaufnahme (mW): max. 138 mW

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6507MGF","title":"TETRA/UHF GPS Glonass Galileo Schwerlast Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 135.5 × 30","elements":[{"elementID":"TETRA/UHF","type":"Mobilfunk","technologies":["TETRA","UHF","LPWA"],"frequencies":[{"range_mhz":"380-470","returnLoss_db":"~-5.3","vswr":"~4.7:1","efficiency_percent":"~33.8","peakGain_dbi":"~-0.4","averageGain_db":"~-5.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":50},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"TETRA/UHF","type":"SMA-Male","cableType":"RG58","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
