2J  |  Artikelnummer: 2J6552BGF

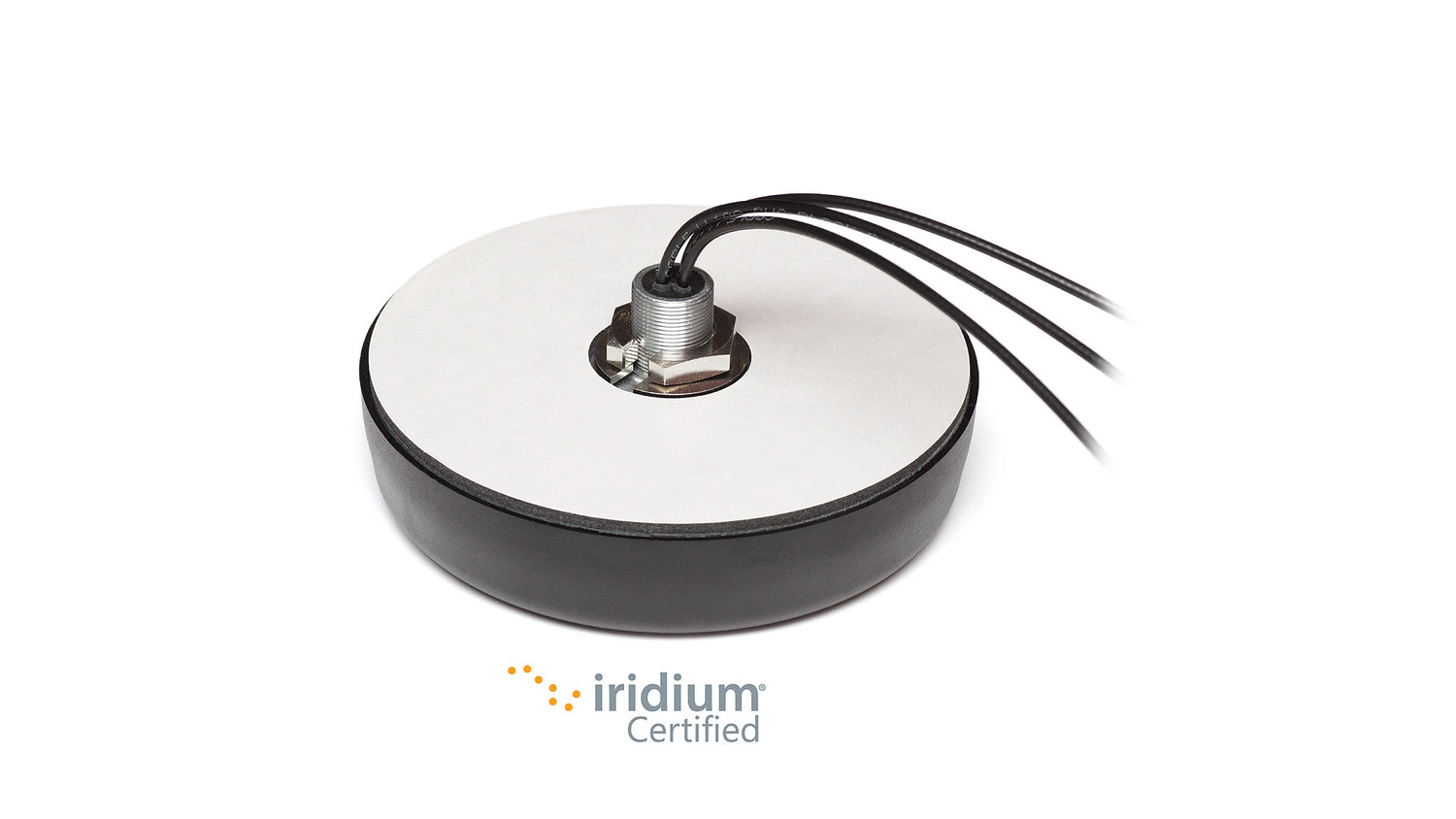

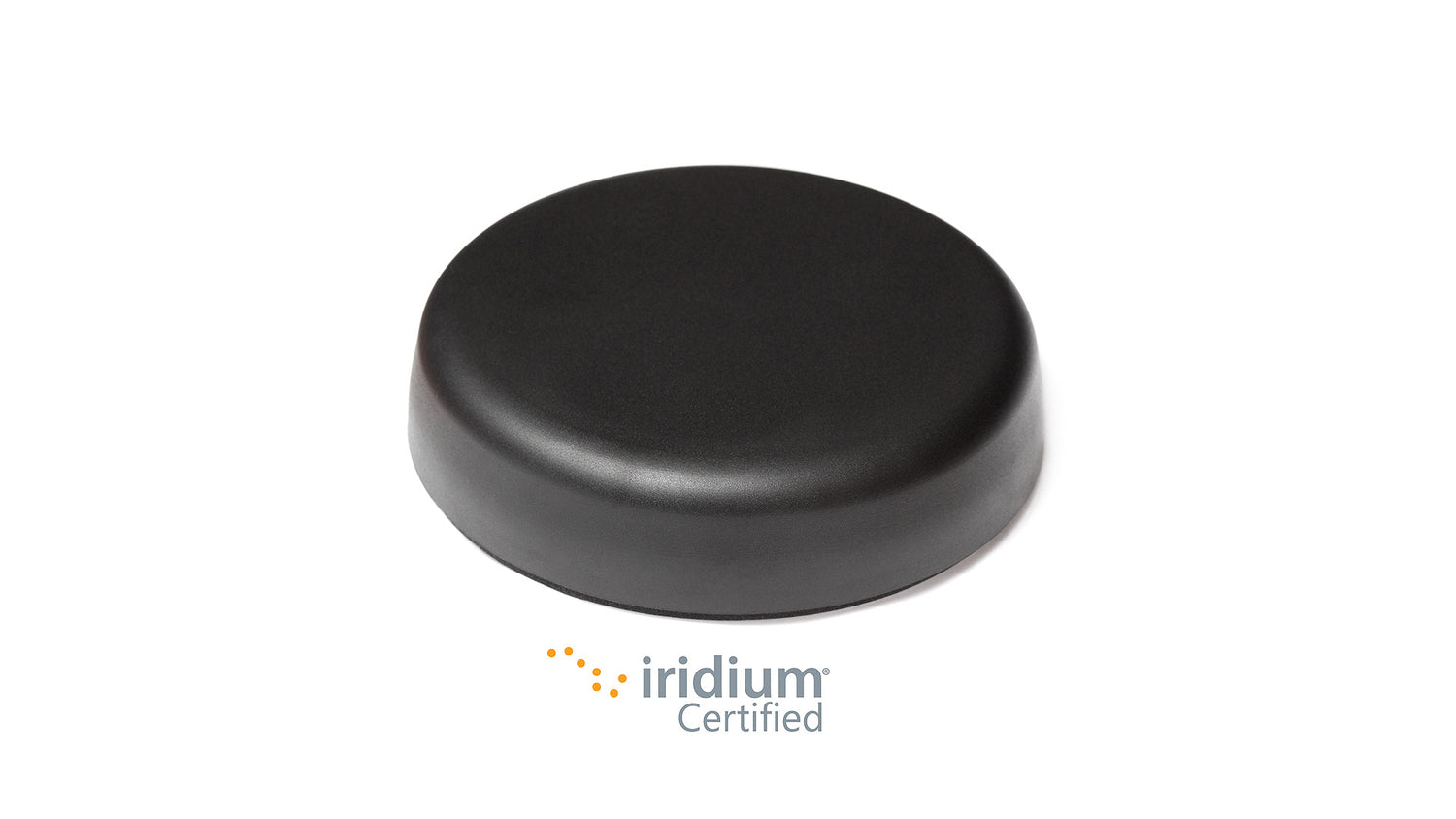

2J6552BGF 5G, GNSS, Iridium Schraubmontage Antenne 3-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 3-in-1-Antenne bietet zuverlässige globale Konnektivität, indem sie 5G NR/4G LTE/3G/2G Mobilfunk, GNSS (GPS, QZSS, Galileo, GLONASS) und Iridium-Satellitentechnologien in einem robusten Gehäuse mit Schraubbefestigung kombiniert. Entwickelt für anspruchsvolle Anwendungen gewährleistet sie unterbrechungsfreie Kommunikation und präzise Navigation für Automotive, Flottenmanagement, Telematik, Notfalleinsätze und globale Ortungssysteme. Das omnidirektionale Strahlungsmuster und die breite Frequenzabdeckung maximieren Signalqualität und Zuverlässigkeit, während das robuste, rotationssichere Design und die IP67/IP69K/IK09-Zertifizierungen Langlebigkeit in rauen Umgebungen garantieren.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LMR100

Installation / Umwelt

Für externe und interne Anwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien gefertigt, die die Antenne vor Temperaturen zwischen -40°C und +85°C schützen. Mit dem Anti-Rotationsmechanismus und der Abhängigkeit von der Massefläche ist diese Schraubbefestigungsantenne einfach zu installieren und bietet maximale Haltbarkeit. Alle Kabel sind mit SMA-Stecker (männlich) und einer Standardkabellänge von 300 cm LMR100 ausgestattet und können vollständig angepasst werden, indem zusätzliche Anschlusstypen, Kabellängen und Kabeltypen angeboten werden. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 136 x 31,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,5, ~-9,7, ~-11,2, ~-14,2
VSWR: ~3,3:1, ~2,3:1, ~2,1:1, ~1,7:1
Effizienz (%): ~22,4, ~20,0, ~15,5, ~16,4
Spitzenverstärkung (dBi): ~-1,5, ~-1,5, ~-1,3, ~0,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional

Konnektivität 2 - IRIDIUM

Standards: IRIDIUM
Frequenz (MHz): 1616-1627
Passiver Gewinn (dBi): ~4,5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6552BGF","title":"Discus 3-in-1 5GNR Mobilfunk-, GNSS- und Iridium-Antenne mit Schraubbefestigung","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 136 x 31.5","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.5","vswr":"~3.3:1","efficiency_percent":"~20.7","peakGain_dbi":"~-1.7","averageGain_db":"~-8.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-9.7","vswr":"~2.3:1","efficiency_percent":"~18.5","peakGain_dbi":"~-1.7","averageGain_db":"~-8.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.2","vswr":"~2.1:1","efficiency_percent":"~15.3","peakGain_dbi":"~-1.3","averageGain_db":"~-7.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.2","vswr":"~1.7:1","efficiency_percent":"~15.9","peakGain_dbi":"~0.6","averageGain_db":"~-7.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Iridium","type":"Iridium","technologies":["Iridium"],"frequencies":[{"range_mhz":"1616-1627","returnLoss_db":null,"vswr":null,"efficiency_percent":"~76","peakGain_dbi":"~4.5","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Iridium","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
