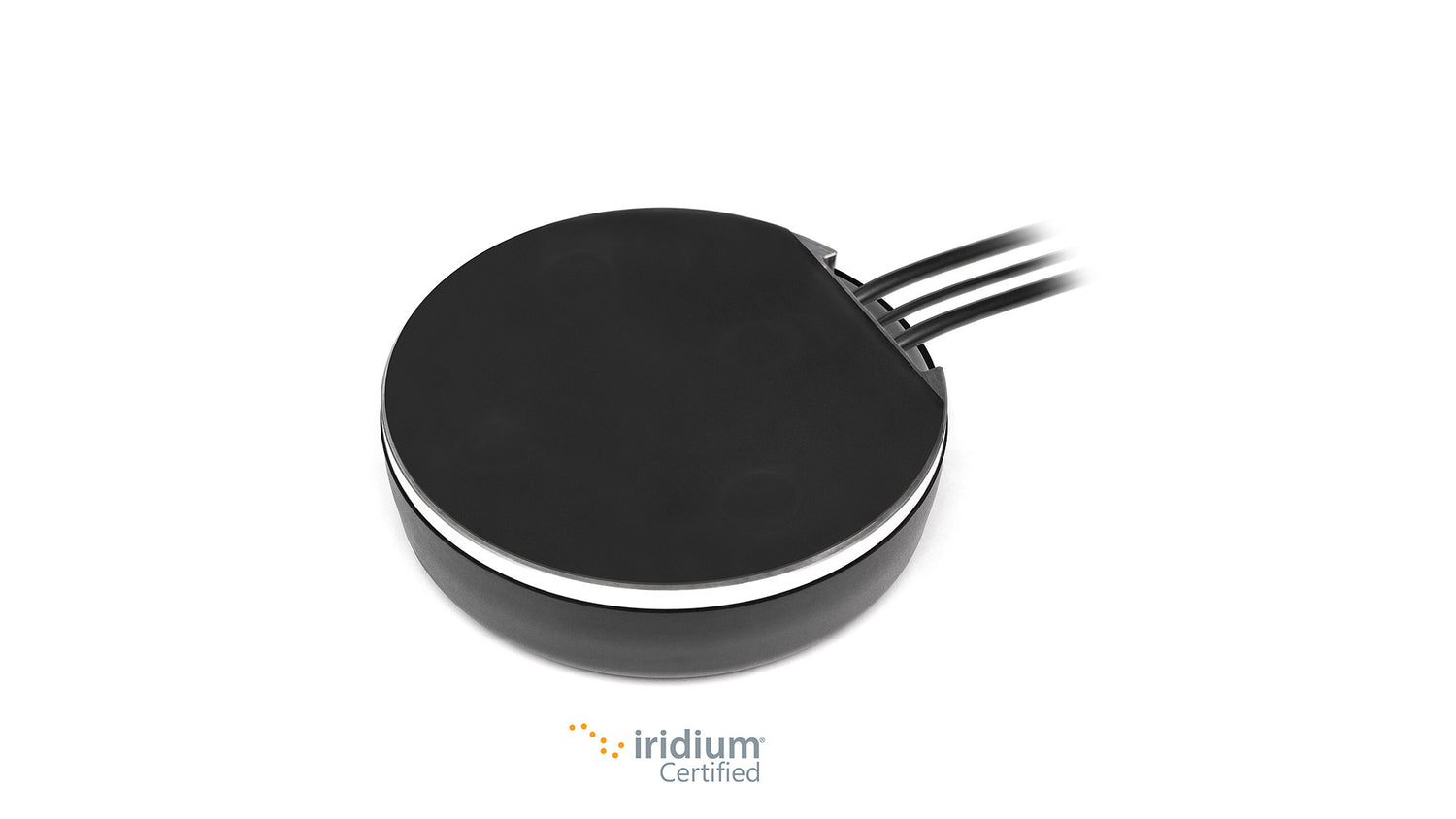

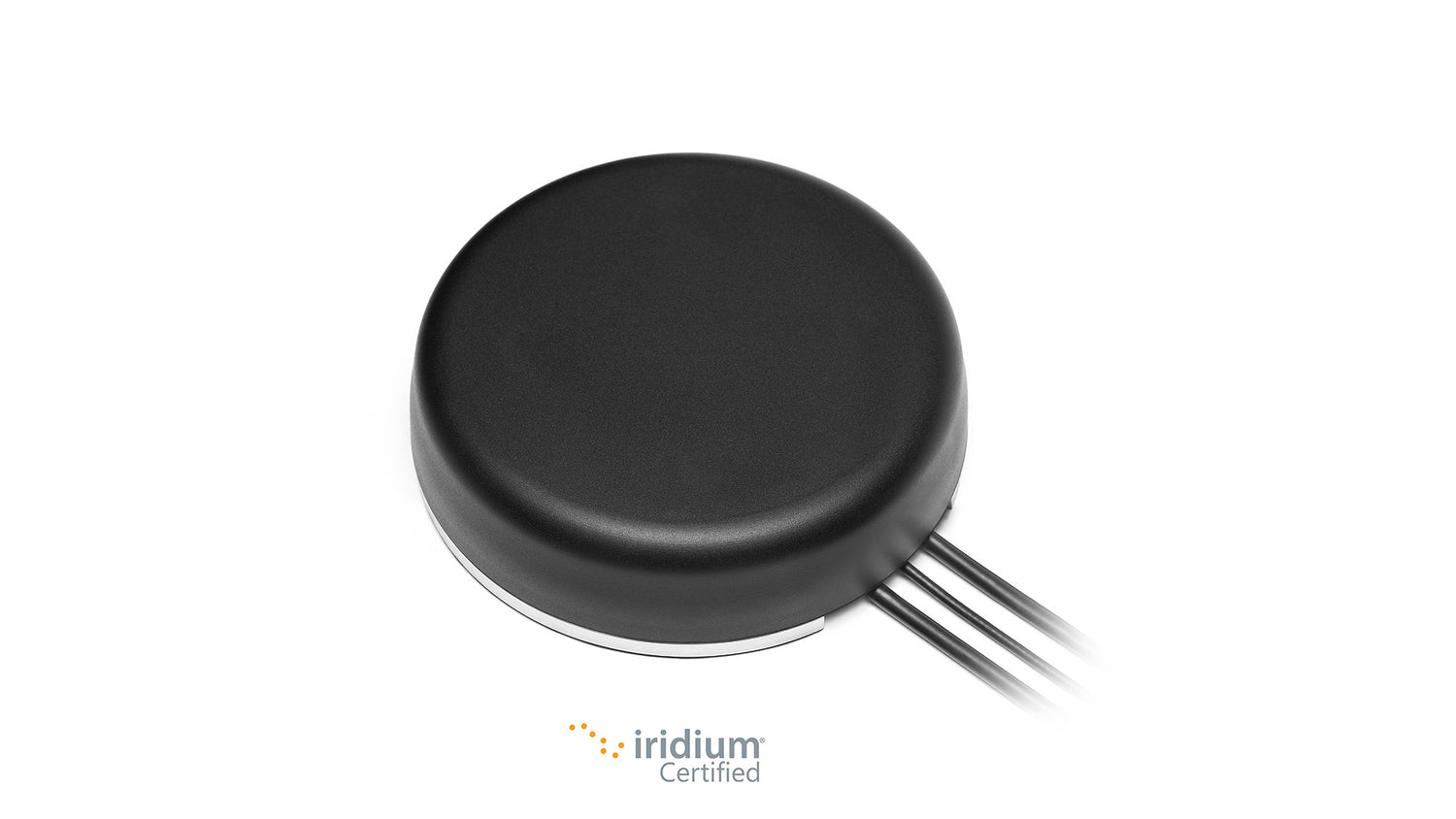

Diese leistungsstarke 3-in-1-Antenne bietet zuverlässige globale Konnektivität für zellulare, GNSS- und Iridium-Anwendungen in einem einzigen kompakten Gehäuse. Ihr robustes Design gewährleistet einen konsistenten Betrieb für Tracking, Navigation, Flottenmanagement und weltweite Sprach-/Datenkommunikation. Das omnidirektionale zellulare Element unterstützt 2G- und 3G-Netzwerke, während das aktive GNSS-Element präzise Navigation über mehrere Satellitenkonstellationen bietet. Das Iridium-Element ermöglicht zuverlässige Satellitenkommunikation, selbst an abgelegenen Orten. Ideal für Automobil-, Telematik-, Notfall- und kommerzielle Anwendungen.
Konnektivitäten
3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1
IRIDIUM
Stecker & Kabel
-
Steckertyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LMR100
Installation / Umwelt
Für externe und interne Anwendungen wird die Antenne aus UV-stabilem ABS-Material hergestellt, das die Antenne vor Temperaturen zwischen -40°C und +85°C schützt. Diese magnetische Montageantenne ist einfach zu installieren und bietet maximale Haltbarkeit. Alle Kabel sind mit SMA-M-Steckertyp und 300cm LMR100 Standardkabellänge ausgestattet und vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69-Zertifizierungen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Multi-Technologie
Zellulare Technologien: 3G, 2G
Standort: Extern
Montage: Magnetische Montage
Satellitennavigation: GNSS
Typ: Kombination
Konnektivität 1 - Cellular
Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~2.4:1, ~1.5:1
Effizienz (%): ~39.4, ~40.7
Spitzenverstärkung (dBi): ~1.6, ~2.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Iridium
Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Passive Verstärkung (dBi): ~4.5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): 3 max
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
Konnektivität 3 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J6552MGF",
"title": "Discus 3-in-1 5GNR Cellular, GNSS and Iridium Magnetic Mount Antenna",
"mountingType": "Magnetic Mount",
"ipRating": "IP67/IP69K",
"dimensions_mm": "Ø 137 x 36.5",
"elements": [
{
"elementID": "Cellular",
"type": "Cellular",
"technologies": [
"5GNR",
"4G LTE",
"FirstNet",
"CBRS",
"LPWA",
"3G",
"2G"
],
"frequencies": [
{
"range_mhz": "617-960",
"returnLoss_db": "~-7.4",
"vswr": "~3.3:1",
"efficiency_percent": "~20.7",
"peakGain_dbi": "~-1.7",
"averageGain_db": "~-8.5"
},
{
"range_mhz": "1427-2690",
"returnLoss_db": "~-9.7",
"vswr": "~2.3:1",
"efficiency_percent": "~18.5",
"peakGain_dbi": "~-1.7",
"averageGain_db": "~-8.6"
},
{
"range_mhz": "3300-5000",
"returnLoss_db": "~-11.2",
"vswr": "~2.1:1",
"efficiency_percent": "~15.3",
"peakGain_dbi": "~-1.3",
"averageGain_db": "~-9.4"
},
{
"range_mhz": "5150-5925",
"returnLoss_db": "~-14.2",
"vswr": "~1.7:1",
"efficiency_percent": "~15.9",
"peakGain_dbi": "~0.6",
"averageGain_db": "~-8.2"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
},
{
"elementID": "Iridium",
"type": "Iridium",
"technologies": [
"Iridium"
],
"frequencies": [
{
"range_mhz": "1616-1627",
"returnLoss_db": null,
"vswr": null,
"efficiency_percent": "~76",
"peakGain_dbi": "~4.5",
"averageGain_db": null
}
],
"polarization": "RHCP",
"radiationPattern": "Hemispherical",
"impedance_ohms": 50,
"maxInputPower_w": null
},
{
"elementID": "GNSS",
"type": "GNSS",
"technologies": [
"GPS",
"GLONASS",
"Galileo",
"QZSS"
],
"frequencies": [
{
"range_mhz": "1575.42",
"returnLoss_db": null,
"vswr": null,
"efficiency_percent": null,
"peakGain_dbi": "28",
"averageGain_db": null
},
{
"range_mhz": "1598-1606",
"returnLoss_db": null,
"vswr": null,
"efficiency_percent": null,
"peakGain_dbi": "28",
"averageGain_db": null
}
],
"polarization": "RHCP",
"radiationPattern": "Hemispherical",
"impedance_ohms": 50,
"maxInputPower_w": null
}
],
"connectors": [
{
"elementIDRef": "Cellular",
"type": "SMA-Male",
"cableType": "LMR100",
"cableLength_mm": 3000
},
{
"elementIDRef": "Iridium",
"type": "SMA-Male",
"cableType": "LMR100",
"cableLength_mm": 3000
},
{
"elementIDRef": "GNSS",
"type": "SMA-Male",
"cableType": "LMR100",
"cableLength_mm": 3000
}
]
}
