Beschreibung
Diese leistungsstarke 3-in-1-Antenne wurde für maximale Vielseitigkeit und Zuverlässigkeit entwickelt und unterstützt 5G NR, 4G LTE, 3G, 2G, GNSS (GPS, QZSS, Galileo, GLONASS), W-lan 6E/7, Bluetooth, ZigBee, ISM, SigFox und LoRa Standards. Ihr kompaktes, robustes Design gewährleistet eine konsistente globale Konnektivität und präzise Navigation, was sie ideal für Tracking, Kartierung, Fahrzeugnavigation, kommerziellen Transport, Maschinenkommunikation und Multimedia-Anwendungen macht. Das omnidirektionale Strahlungsmuster liefert starke, unterbrechungsfreie Signale sowohl für Langstrecken-Mobilfunk- als auch für Kurzstrecken-Wireless-Konnektivitäten, während das aktive GNSS-Element die Standortgenauigkeit und Redundanz verbessert. Diese Antenne eignet sich für eine Vielzahl von Anwendungen, darunter IoT-Geräte, Automatisierung, Unterhaltungselektronik, mobiles Computing, Gaming, Industrie, Wissenschaft, medizinische Geräte, Fahrzeug-Konnektivität, Flottenmanagement, Notfallkommunikation und mehr.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: Anpassbar (Standard nicht angegeben)
- Kabellänge: 300cm
Installation / Umwelt

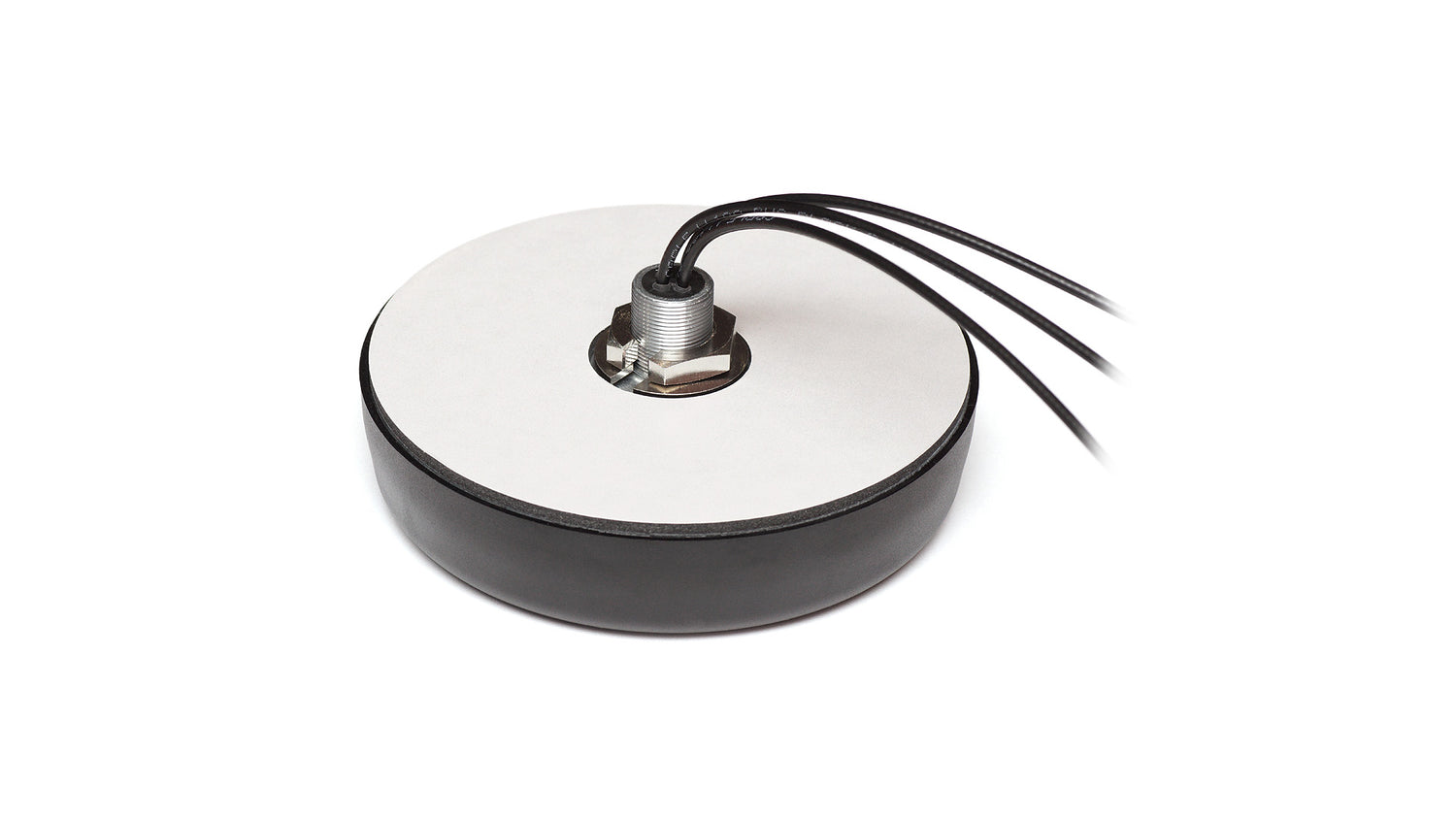

Für externe und interne Anwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien gefertigt, die die Antenne vor Temperaturen zwischen -40°C und +80°C schützen. Mit Anti-Rotations-Mechanismus und Unabhängigkeit von der Massefläche ist diese Schraubbefestigung-Antenne einfach zu installieren und äußerst langlebig. Alle drei Antennen haben eine Standardkabellänge von 300cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Wireless-Standards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination

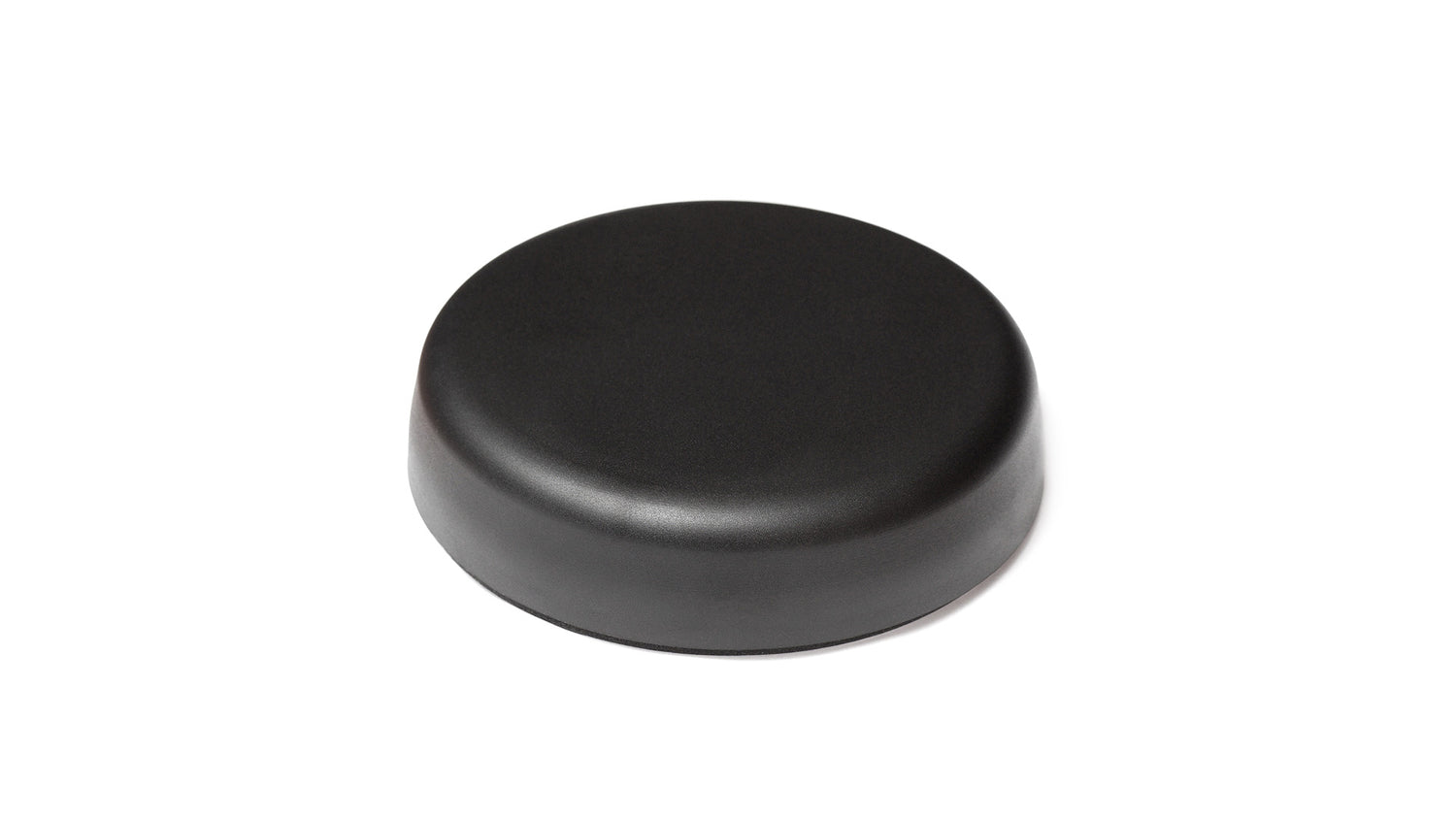

Abmessungen: Ø 136 x 31,5 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7,4, ~-9,7, ~-11,2, ~-14,2
VSWR: ~3,3:1, ~2,3:1, ~2,1:1, ~1,7:1
Effizienz (%): ~19,7, ~17,5, ~13,3, ~15,9
Spitzengewinn (dBi): ~-1,7, ~-1,7, ~-1,3, ~0,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional
Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,4:1, ~1,7:1, ~2,0:1
Effizienz (%): ~75,8, ~84,5, ~73,0
Spitzengewinn (dBi): ~4,1, ~3,9, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2,7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7V
