Beschreibung
Diese flache 2-in-1-Antenne bietet leistungsstarke W-lan-, ISM- und GNSS-Konnektivität in einem kompakten, robusten Design. Entwickelt für Zuverlässigkeit und Präzision, ist sie ideal für LPWA-, Navigations- und IoT-Anwendungen, bei denen Platz und Haltbarkeit entscheidend sind. Das omnidirektionale W-lan/ISM-Element sorgt für eine robuste 360-Grad-Abdeckung, während das aktive GNSS-Element hohen Gewinn und vorgefilterte Genauigkeit für anspruchsvolle Positionierungsanforderungen bietet. Das wasserdichte, bodenunabhängige Gehäuse und die Schraubbefestigung mit Anti-Rotationsmechanismus machen sie geeignet für dauerhafte Außeninstallationen in rauen Umgebungen. Typische Anwendungsfälle sind intelligente Geräte, Automobilbereich, Asset-Tracking, Sicherheit und industrielle Überwachung.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM
Anschluss & Kabel
- Anschlusstyp: SMA-Stecker-RP (W-lan/ISM), SMA-Stecker (GNSS)
- Kabellänge: 300 cm (jeweils)
- Kabeltyp: D302 (W-lan/ISM), D100 (GNSS)
Installation / Umwelt

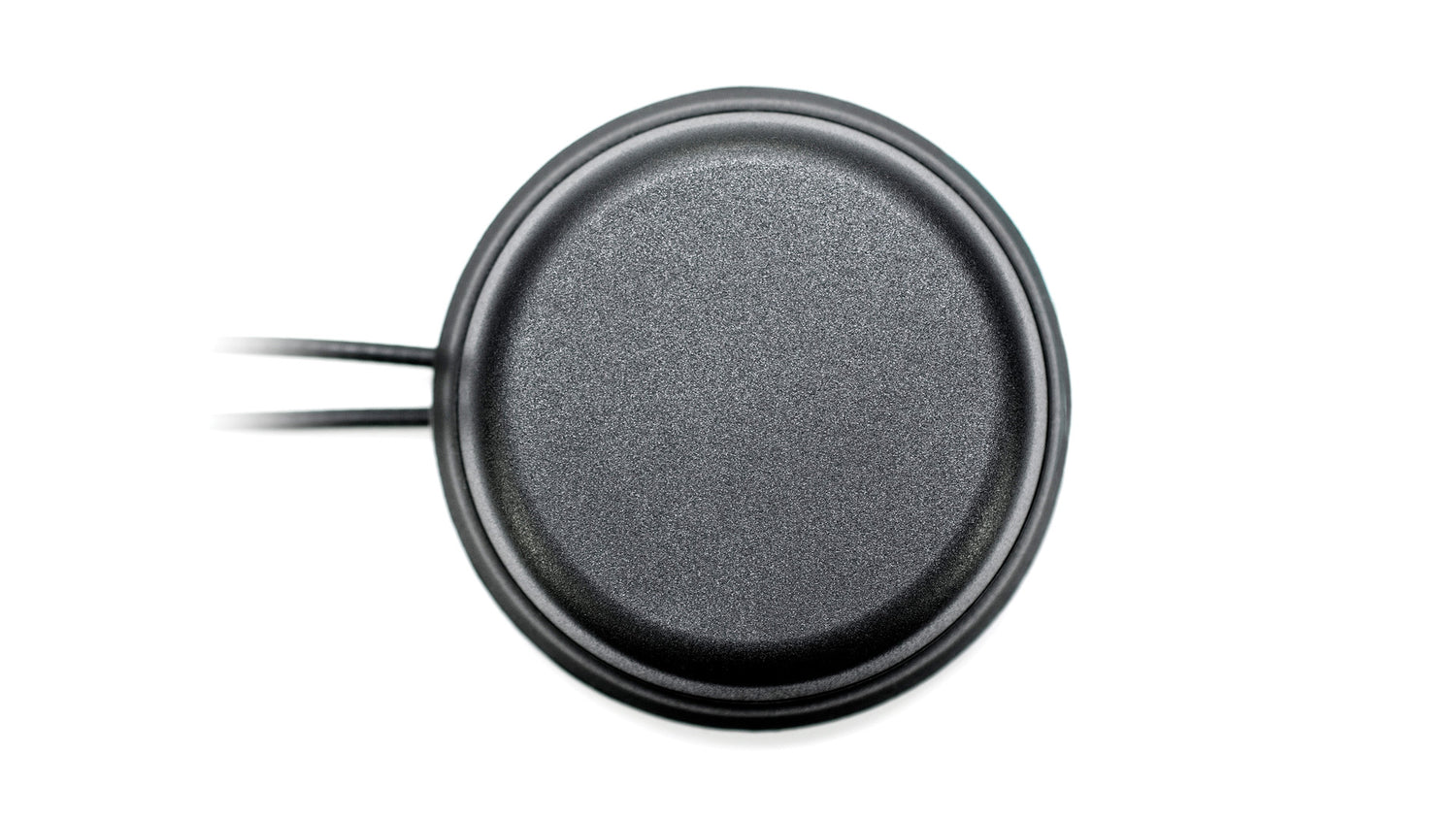

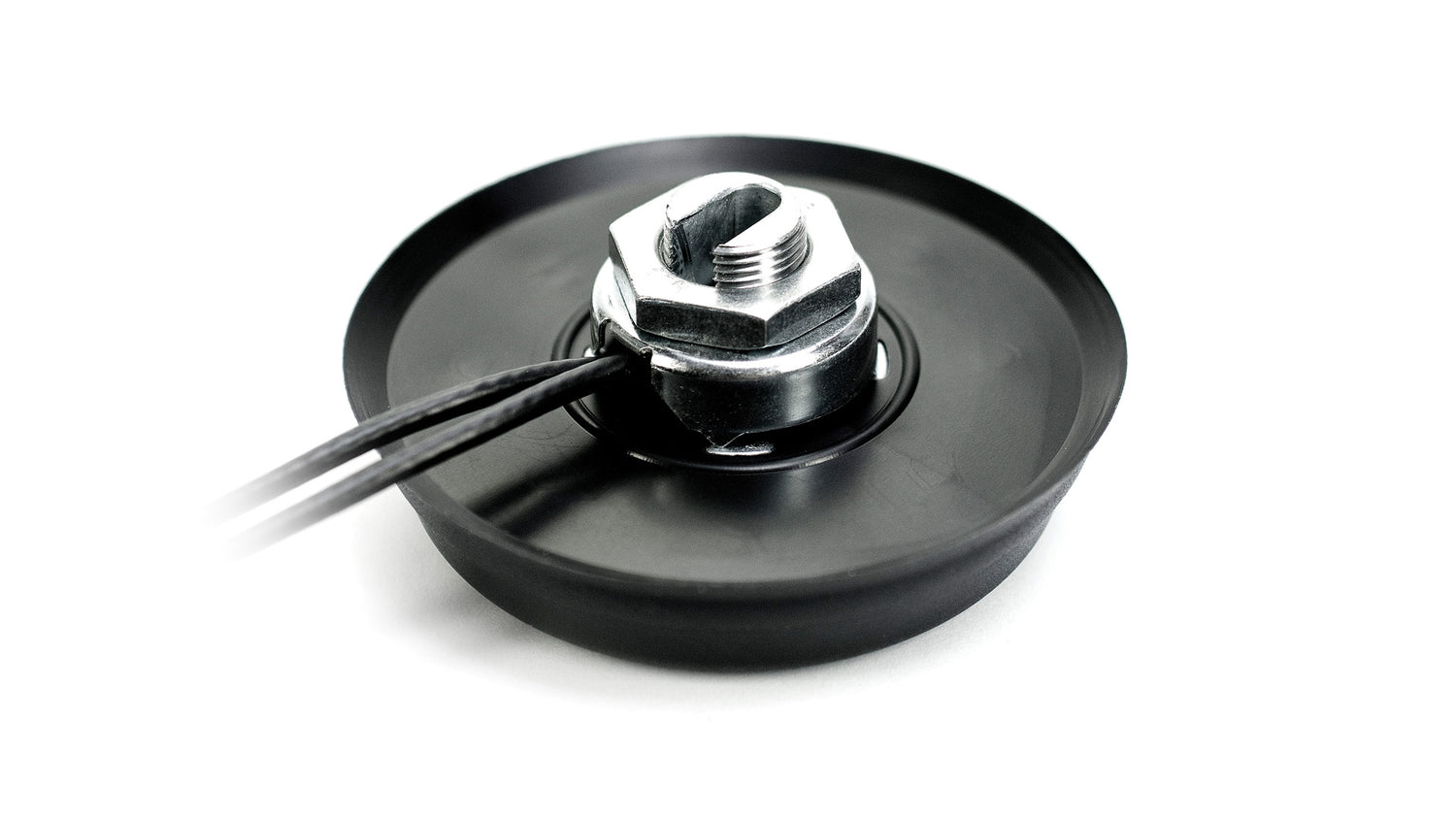

2J6603BGF ist in einem flachen Antennenscheibengehäuse (Ø 77,3 x 15 mm) untergebracht, das aus langlebigem ASA-Material gefertigt ist, mit einer Antennenbasis aus Zamak-Material, was diese Antenne ideal für extreme Außenanwendungen macht. Diese bodenunabhängige Antenne ist vollständig wasserdicht (IP67/IP69) und wird mit einer Schraubbefestigung geliefert, die einen Anti-Rotationsmechanismus für eine dauerhafte und sichere Montage auf jeder Oberfläche besitzt.
Das ISM-Kabel ist über einen SMA-Stecker-RP angeschlossen und wird mit einem 300 cm langen D302-Standardkabel geliefert. Das GNSS-Kabel ist über einen SMA-Stecker angeschlossen und wird mit einem 300 cm langen D100-Standardkabel geliefert. Wir bieten eine breite Palette alternativer Anschlüsse und Kabel für die meisten Anpassungsbedürfnisse. Unsere Experten stehen unseren Kunden bei der Antennenauswahl und Anpassungen zur Verfügung.
Alle unsere Produkte sind umweltbewusst gestaltet und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Außen
Montage: Schraubbefestigung
Typ: Kombination
Zertifikate: IP67, IP69K
Abmessungen: Ø 77,3 x 15 mm
Anschluss 1 - W-lan/ISM
Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~2,0:1, ~2,0:1
Effizienz (%): ~35,6, ~20,5
Spitzenverstärkung (dBi): ~2,9, ~0,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 2 - GNSS
Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
