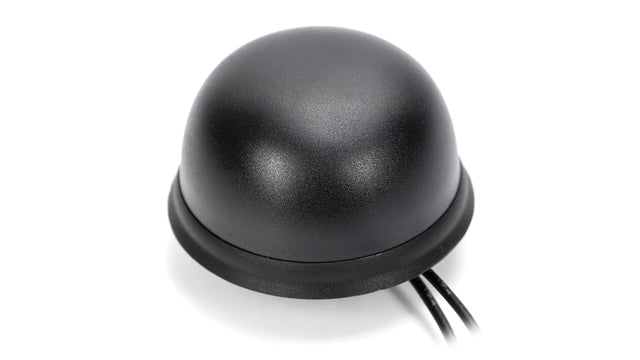

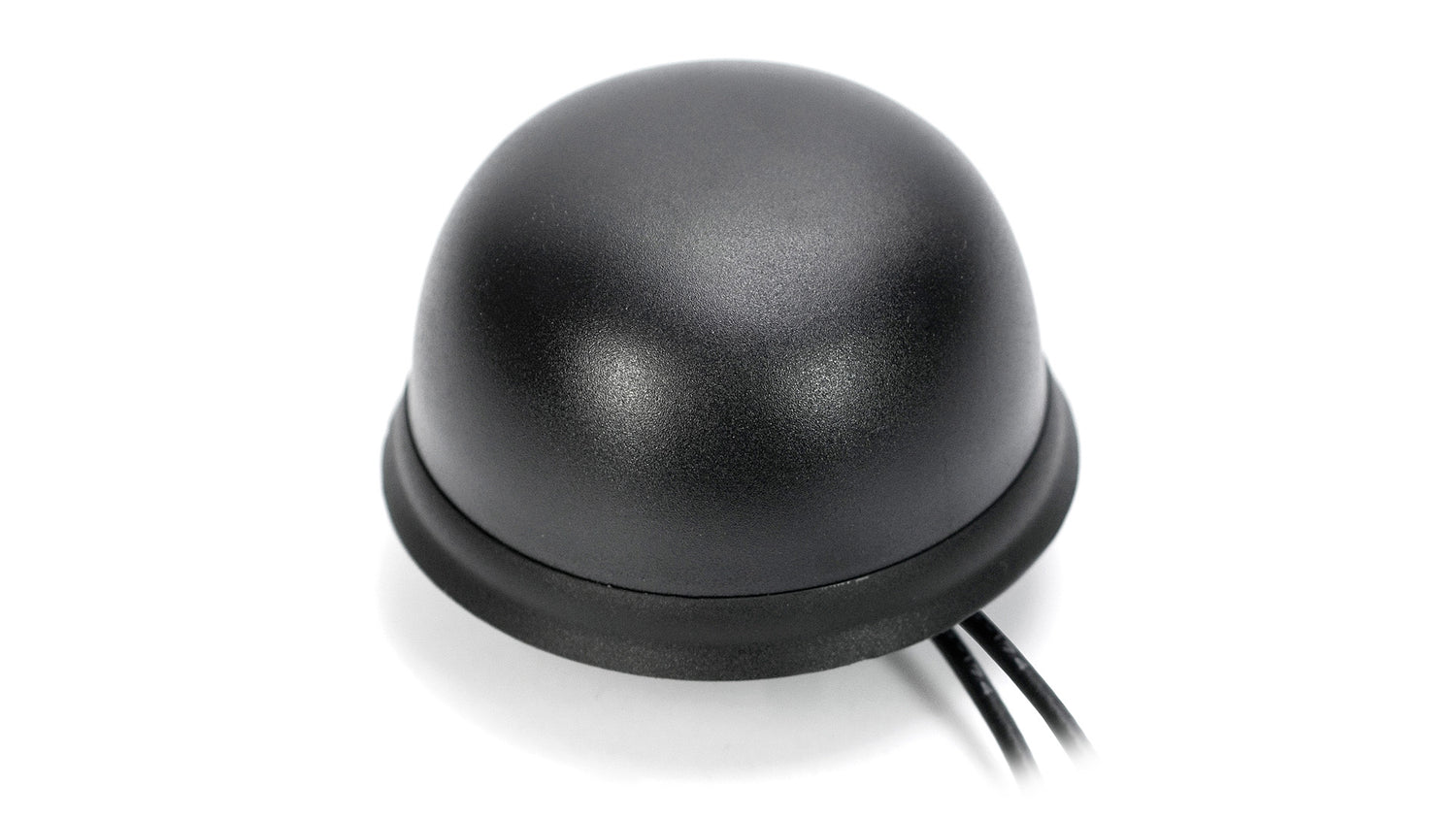

Diese robuste 2-in-1-Antenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und kombiniert zellulare und GNSS-Technologien in einem einzigen, kompakten Formfaktor. Ihre Unabhängigkeit von der Grundfläche und die Anti-Dreh-Schraubbefestigung machen sie ideal für Automobil-, Industrie- und Telematik-Anwendungen. Das aktive GNSS-Element mit Vorfilter sorgt für präzise Positionierung, während das robuste Gehäuse für hohe Haltbarkeit und Schutz gegen raue Bedingungen ausgelegt ist.
Konnektivitäten
3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C

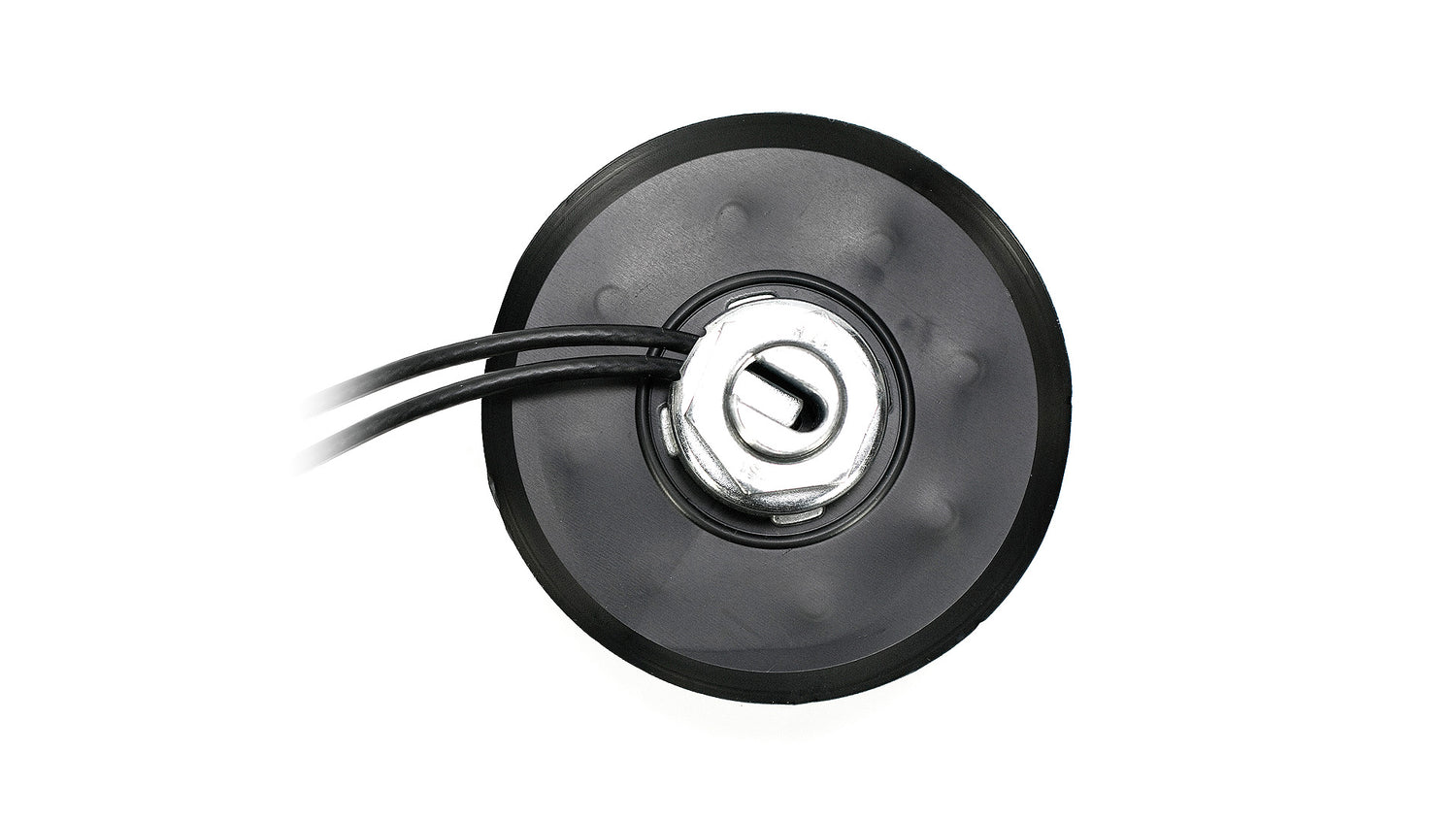

Befestigung: Schraubbefestigung
Typ: Kombination
Standort: Außen
Konnektivität 1 - Cellular
Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~2,8:1, ~2,1:1
Effizienz (%): ~19,5, ~14,1
Spitzenverstärkung (dBi): ~-3,2, ~-2,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 24 dB @ 5 V
Sägefiltertyp: Vorfilter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J6700BGF",
"title": "CELLULAR and GNSS Screw Mount Combination Antenna",
"mountingType": "Screw Mount",
"ipRating": "IP67/IP69K/IK10",
"dimensions_mm": "Ø 77.3 x 37.8",
"elements": [
{
"elementID": "Cellular",
"type": "Cellular",
"technologies": [
"2G",
"3G"
],
"frequencies": [
{
"range_mhz": "824-960",
"returnLoss_db": "~-7.0",
"vswr": "~2.8:1",
"efficiency_percent": "~19.5",
"peakGain_dbi": "~-3.2",
"averageGain_db": "~-8.0"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-9.0",
"vswr": "~2.1:1",
"efficiency_percent": "~14.1",
"peakGain_dbi": "~-2.1",
"averageGain_db": "~-8.6"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
},
{
"elementID": "GNSS",
"type": "GNSS",
"technologies": [
"GPS",
"GLONASS",
"Galileo",
"QZSS"
],
"frequencies": [
{
"range_mhz": "1575.42",
"returnLoss_db": "≤-15.0",
"vswr": "≤1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~23 (@3V) / ~24 (@5V)",
"averageGain_db": null
},
{
"range_mhz": "1598-1606",
"returnLoss_db": "≤-15.0",
"vswr": "≤1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~23 (@3V) / ~24 (@5V)",
"averageGain_db": null
}
],
"polarization": "RHCP",
"radiationPattern": "Hemispherical",
"impedance_ohms": 50,
"maxInputPower_w": null
}
],
"connectors": [
{
"elementIDRef": "Cellular",
"type": "SMA-Male",
"cableType": "RG174",
"cableLength_mm": 3000
},
{
"elementIDRef": "GNSS",
"type": "SMA-Male",
"cableType": "RG174",
"cableLength_mm": 3000
}
]
}
