2J  |  Artikelnummer: 2J6702Ba

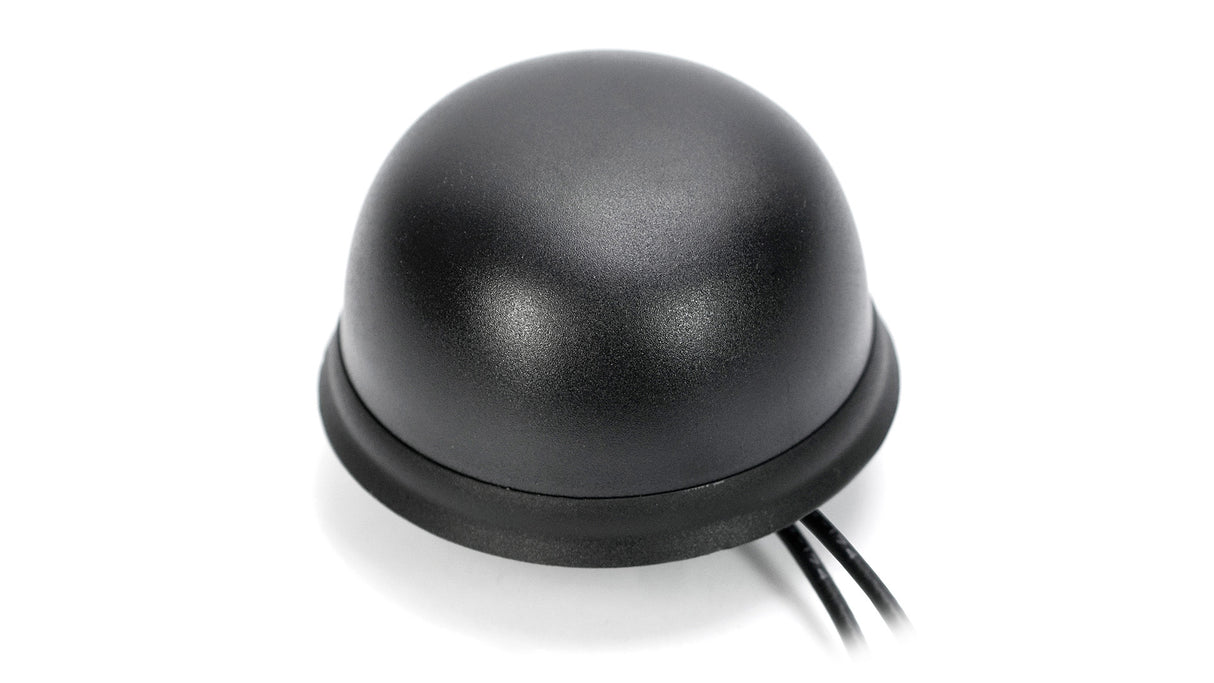

2J6702Ba Wi-Fi, ISM Schraubmontage Antenne 2-in-1 MIMO IP67/IP69K

€27,60
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne ist für eine zuverlässige drahtlose Konnektivität in anspruchsvollen Umgebungen konzipiert. Mit einer 2-in-1 MIMO-Konfiguration unterstützt sie W-lan, ISM, Bluetooth und ZigBee-Standards, was sie ideal für Anwendungen wie Smart Homes, Smart Cities, Unterhaltungssysteme, Gesundheitswesen, Transport und industrielle Automatisierung macht. Das erdungsflächenabhängige Design sorgt für optimale Leistung, während die Schraubbefestigung mit Anti-Rotationsfunktion eine sichere Installation gewährleistet. Die Antenne ist anpassbar hinsichtlich Kabel- und Steckverbindertypen und ist mit IP67- und IP69K-Schutzklassen für den Einsatz unter rauen Bedingungen geschützt.

Konnektivitäten

2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Position: Außen

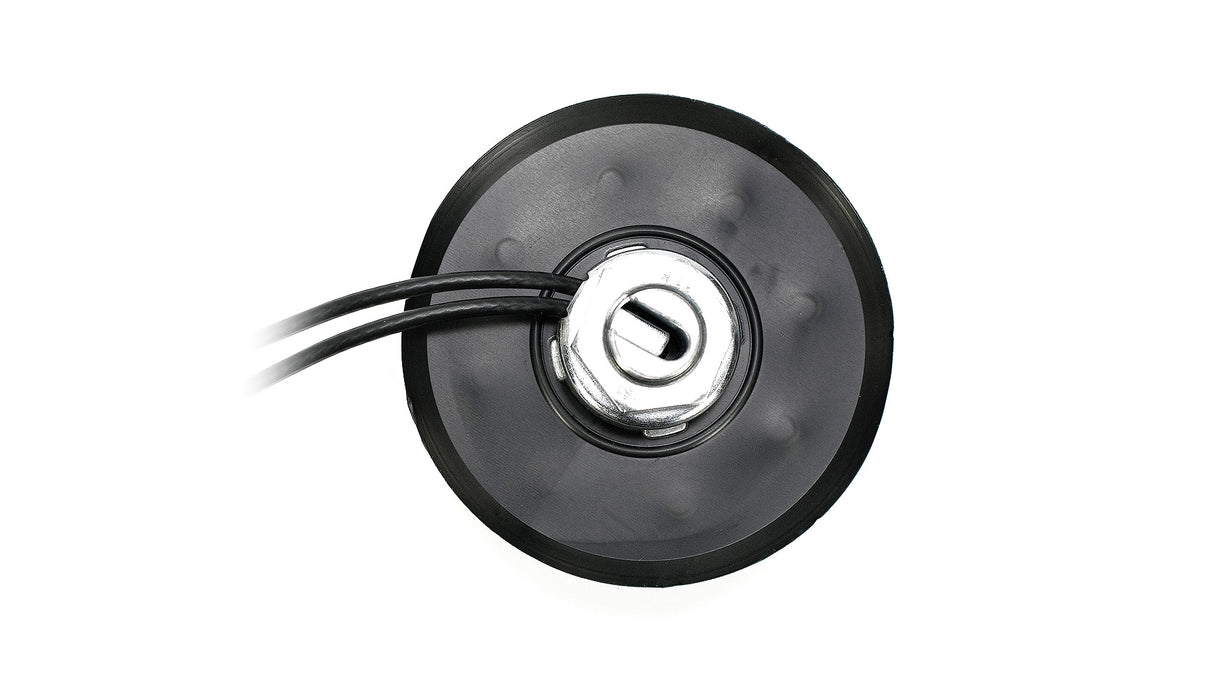

Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 77,3 × 36,5 mm

Konnektivität 1 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,7:1, ~1,6:1
Effizienz (%): ~40,6, ~21,8
Spitzenverstärkung (dBi): ~1,9, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,7:1, ~1,6:1
Effizienz (%): ~40,9, ~19,5
Spitzenverstärkung (dBi): ~1,8, ~1,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6702Ba","title":"2× W-lan ISM MIMO Bodenebenenabhängige anpassbare Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 77.3 × 36.5","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-12.4","vswr":"~1.7:1","efficiency_percent":"~40.6","peakGain_dbi":"~1.9","averageGain_db":"~-3.9"},{"range_mhz":"4920-5925","returnLoss_db":"~-13.4","vswr":"~1.6:1","efficiency_percent":"~21.8","peakGain_dbi":"~1.6","averageGain_db":"~-6.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.5","vswr":"~1.7:1","efficiency_percent":"~40.9","peakGain_dbi":"~1.8","averageGain_db":"~-3.9"},{"range_mhz":"4920-5925","returnLoss_db":"~-13.5","vswr":"~1.6:1","efficiency_percent":"~19.5","peakGain_dbi":"~1.3","averageGain_db":"~-7.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[{"elementIDRef":"W-lan 1","type":"SMA-Male-RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Male-RP","cableType":"D302","cableLength_mm":3000}]}
