Beschreibung
Diese hochpräzise, flache Außenantenne ist für anspruchsvolle GPS-Anwendungen konzipiert, die eine Genauigkeit im Zentimeterbereich erfordern. Sie unterstützt Precise Point Positioning (PPP) der L1- und L2-Bänder mit Real-Time Kinematic (RTK) Satellitennavigation und gewährleistet zuverlässige Leistung für GPS, QZSS, GLONASS, BeiDou, Galileo und SBAS-Standards. Die Antenne arbeitet effizient im Frequenzbereich von 1227 MHz sowie 1561-1606 MHz, was sie ideal für den Empfang und die Übertragung in abgelegenen oder herausfordernden Umgebungen macht. Ihr robustes Design ist perfekt für Land- und hydrographische Vermessungen, unbemannte Luftfahrzeuge, autonome Fahrzeuge und die zivile Luftfahrt und bietet Echtzeit-Fehlerkorrektur sowie präzisen Datendurchsatz selbst in blockierten oder stark abgedeckten Bereichen.
- Zentimetergenaue Präzision für fortschrittliche Navigation
- Multi-Constellation GNSS-Unterstützung (L1/L2)
- Niedriges Rauschmaß und hohe aktive Verstärkung
- Unabhängig von der Massebene und Anti-Rotations-Schraubbefestigung
- Wasserdichtes und staubresistentes Gehäuse für extreme Umgebungen
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/RTK/L1L2
Stecker & Kabel
- Steckertyp: SMA-M
- Kabellänge: 300 cm
- Kabeltyp: LL100
Installation / Umwelt

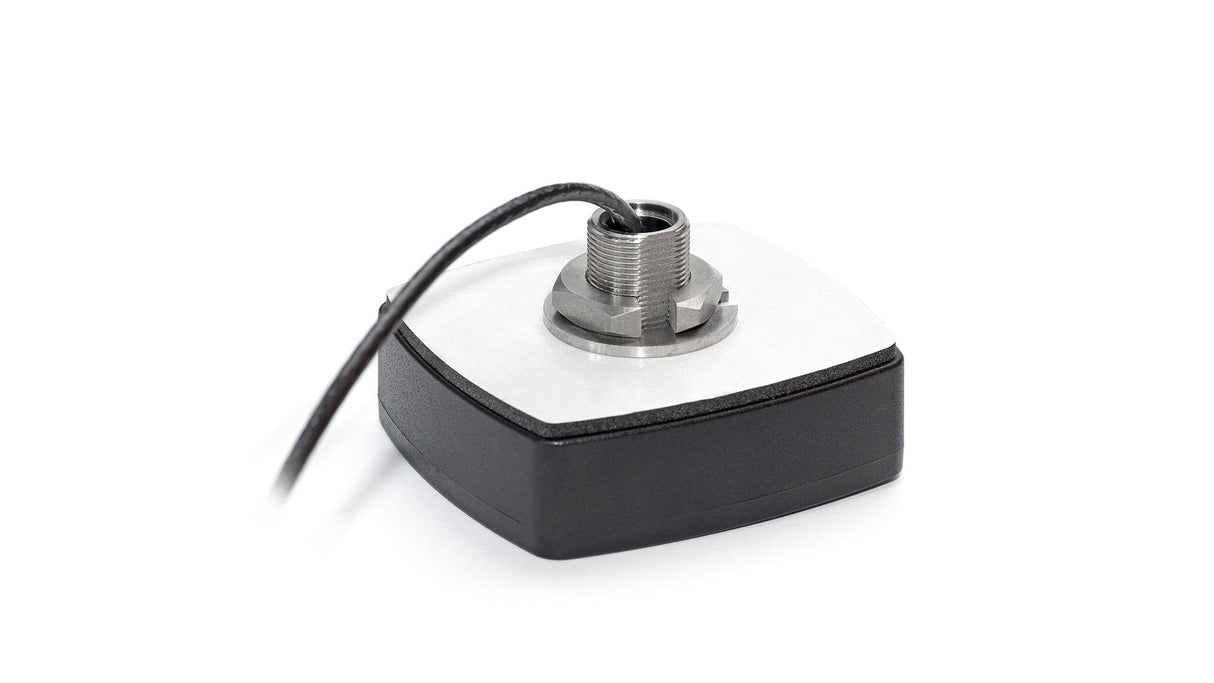

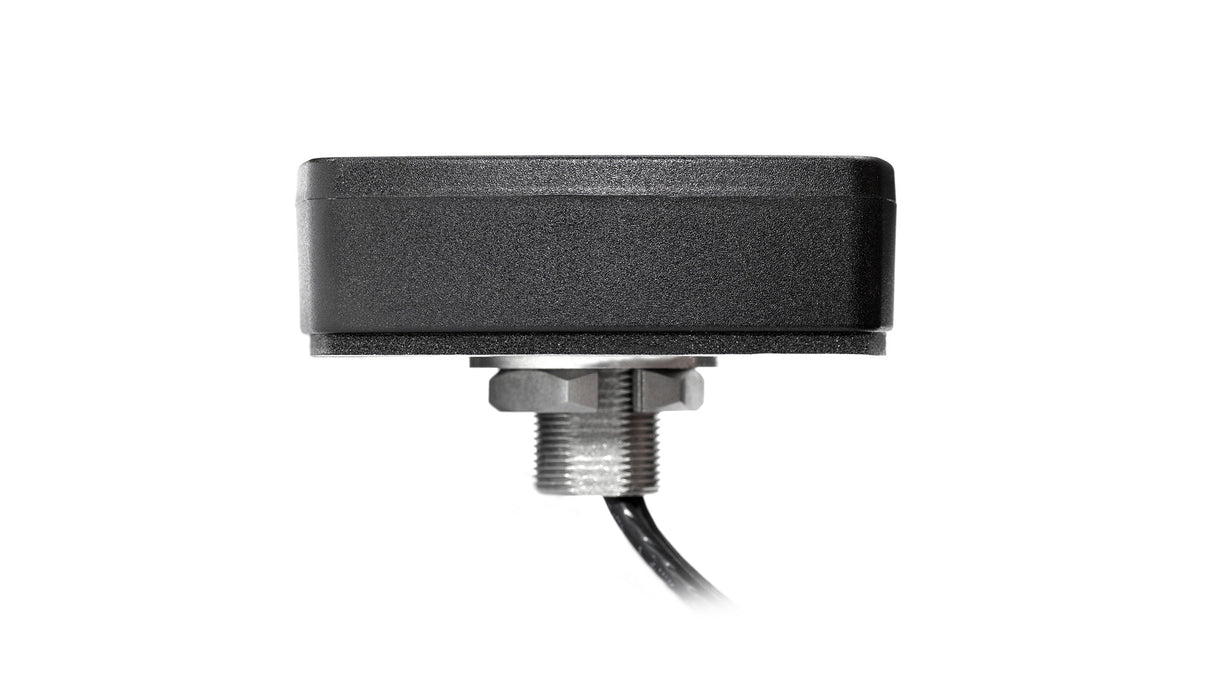

Die Antenne ist in einem wasserdichten und staubresistenten ASA UV-stabilen Gehäuse untergebracht, das 80 x 74 x 25,6 mm misst und sie unter extremen Umweltbedingungen schützt. Die Anti-Rotations-Schraubbefestigung und die Unabhängigkeit von der Massebene ermöglichen eine sichere Montage auf einer Vielzahl von Oberflächen. Die Antenne wird mit einem Standard-SMA-Male-Stecker und einem 300 cm langen LL100-Kabel geliefert (kundenspezifische Optionen verfügbar). Bitte kontaktieren Sie unser Team für Anpassungs- und Integrationswünsche. Das Produkt ist vollständig RoHS- und Reach-konform.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 80 × 74 × 25,6 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/SBAS/RTK/L1L2)
Technologien: GPS/Glonass/Beidou/QZSS/Galileo/SBAS/RTK/L1L2
Bandbreite (MHz): 1227, 1561-1606
Bänder: L2, L1
Frequenz: 1227,6, 1561,098, 1575,42, 1602,00
Standards: GPS(L2C), QZSS(L2C), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-20,7, ~-9,9
VSWR: ~1,2:1, ~2,3:1
Effizienz (%): ~63,8, ~63,8
Passiver Spitzenverstärkungswert (dBi): ~3,4, ~5,3
Durchschnittliche Verstärkung (dB): ~-1,9, ~-2
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktive Verstärkung (dB): 28 @ 3 V
Rauschmaß (dB): 1,6 @ 3 V
Stromaufnahme (mA): 16 @ 3 V
Leistungsaufnahme (mW): 48 @ 3 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
