Beschreibung
Diese hochpräzise, flache Außenantenne ist für anspruchsvolle GPS-Anwendungen konzipiert, die eine Genauigkeit im Zentimeterbereich erfordern. Sie unterstützt Precise Point Positioning (PPP) der L1- und L2-Bänder mit Real-Time Kinematic (RTK) Satellitennavigation und gewährleistet zuverlässige Leistung für GPS, QZSS, GLONASS, BeiDou, Galileo und SBAS-Standards. Die aktive Antenne arbeitet effizient im Frequenzbereich von 1227 MHz sowie 1561-1606 MHz und ist ideal für den Empfang und die Übertragung in Umgebungen mit langen Kabelwegen. Ihr robustes Design macht sie zur ersten Wahl für Land- und hydrographische Vermessungen, UAV-Navigation, autonome Fahrzeuge und die zivile Luftfahrt, wobei sie auch unter schwierigen Bedingungen präzise Datenübertragung sicherstellt.
- Zentimetergenaue Präzision für fortschrittliche Navigation
- Aktive Multi-Band GNSS-Unterstützung (L1/L2)
- Niedriges Rauschmaß und hochselektiver Vorfilter
- Unabhängig von der Groundplane und geringer Stromverbrauch
- Wasserdichtes, staubresistentes und UV-stabiles Gehäuse
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/RTK/L1L2
Stecker & Kabel
- Steckertyp: SMA-M
- Kabellänge: 300 cm
- Kabeltyp: LL100
Installation / Umwelt

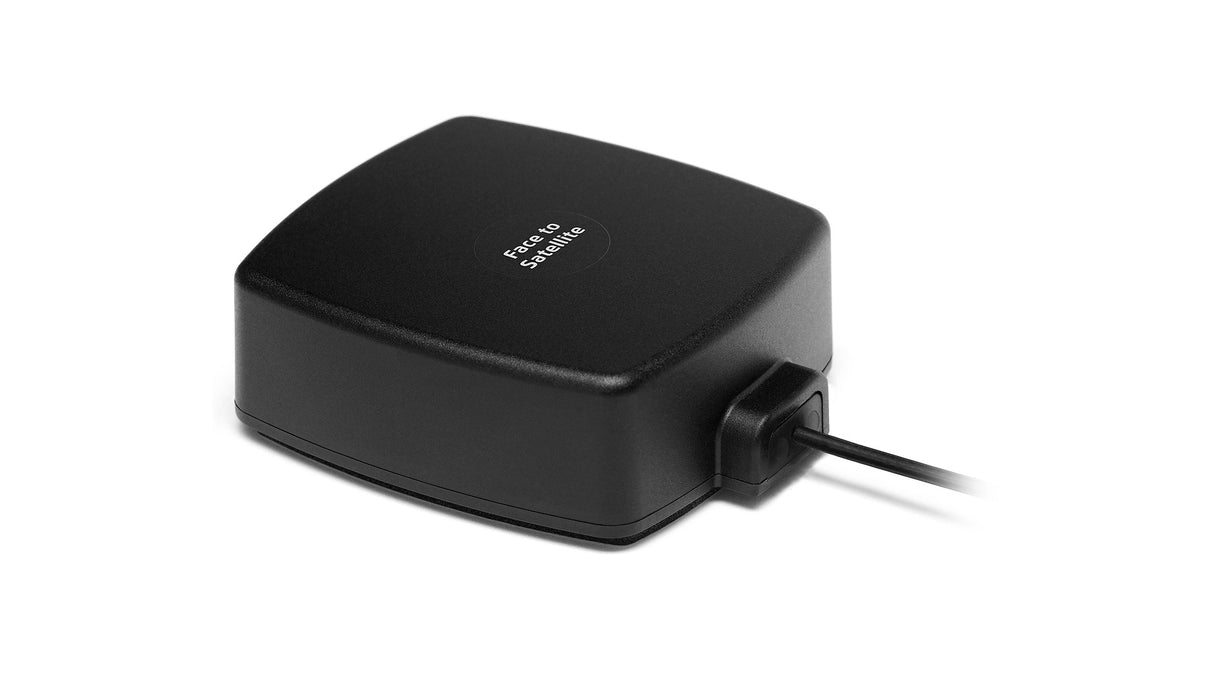

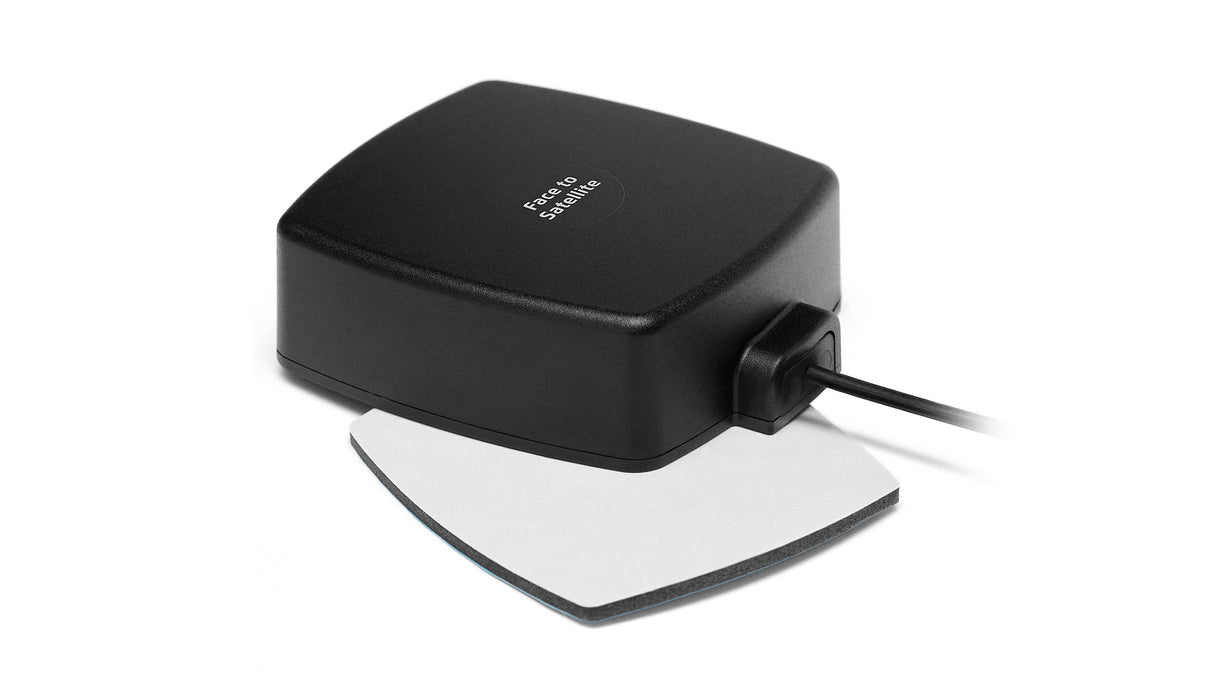

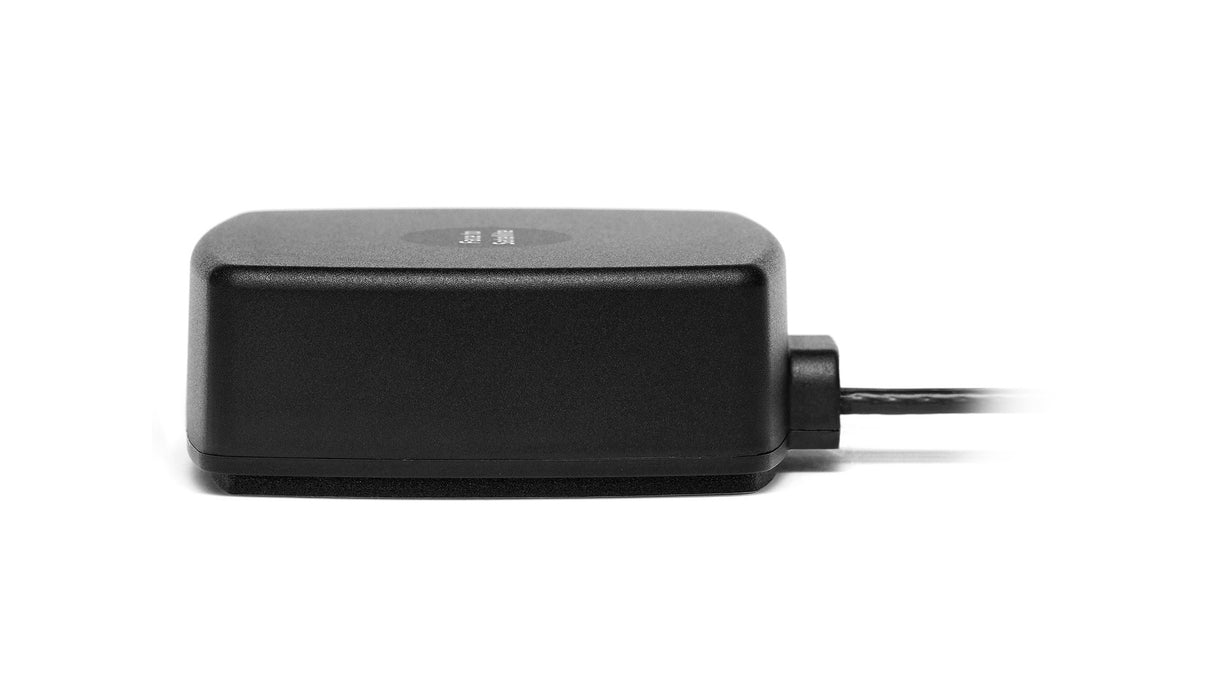

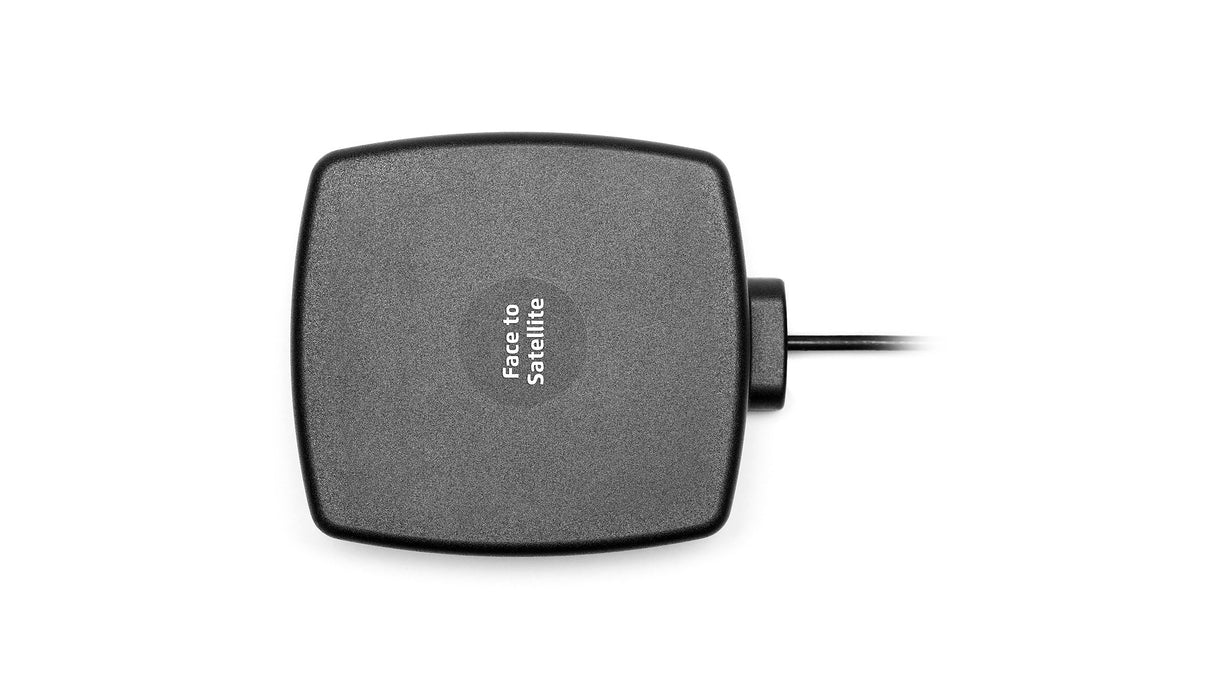

Die Antenne ist in einem wasserdichten und staubresistenten ASA UV-stabilen Gehäuse untergebracht, das 89 x 76 x 30 mm misst und sie unter extremen Umweltbedingungen schützt. Die Klebemontage und die Unabhängigkeit von der Groundplane ermöglichen eine sichere Installation dieser Außenantenne auf einer Vielzahl von Oberflächen ohne Einschränkungen. Die Antenne wird mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen LL100-Kabel geliefert (kundenspezifische Optionen verfügbar). Bitte kontaktieren Sie unser Team für Anpassungs- und Integrationswünsche. Das Produkt ist vollständig RoHS- und Reach-konform.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 89 × 76 × 30 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/SBAS/RTK/L1L2)
Technologien: GPS, Glonass, Beidou, QZSS, Galileo, SBAS, RTK, L1, L2
Bandbreite (MHz): 1227, 1561-1606
Bänder: L2, L1
Frequenz (MHz): 1227.6, 1561.098, 1575.42, 1602.00
Standards: GPS(L2C), QZSS(L2C), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-20.7, ~-9.9
VSWR: ~1.2:1, ~2.3:1
Effizienz (%): ~63.8, ~63.8
Passiver Spitzenverstärkungsfaktor (dBi): ~3.4, ~5.3
Durchschnittlicher Gewinn (dB): ~-1.9, ~-2
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktiver Gewinn (dB): 28 @ 3 V
Rauschmaß (dB): 1,6 @ 3V
Stromaufnahme (mA): 16 @ 3V
Leistungsaufnahme (mW): 48 @ 3V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
