Beschreibung
Diese hochpräzise Multi-Band GNSS-Antenne ist für fortschrittliche Navigations- und Positionierungsanwendungen konzipiert und unterstützt alle wichtigen Satellitenkonstellationen, einschließlich GPS, GLONASS, BeiDou, QZSS, Galileo, IRNSS und SBAS. Ihr aktives Design gewährleistet überlegene Genauigkeit, Signalredundanz und erweiterte Bandbreite, was sie ideal für anspruchsvolle Umgebungen wie autonome Fahrzeuge, sicherheitskritische Systeme, Landwirtschaft und zivile Luftfahrt macht. Das flache, bodenunabhängige Gehäuse ermöglicht eine flexible Installation auf einer Vielzahl von Oberflächen, während die robuste, wasserdichte und staubresistente Konstruktion eine zuverlässige Leistung unter rauen Bedingungen sicherstellt.
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L5
Stecker & Kabel
- Steckertyp: SMA-M
- Kabellänge: 300 cm
- Kabeltyp: LL100
Installation / Umwelt

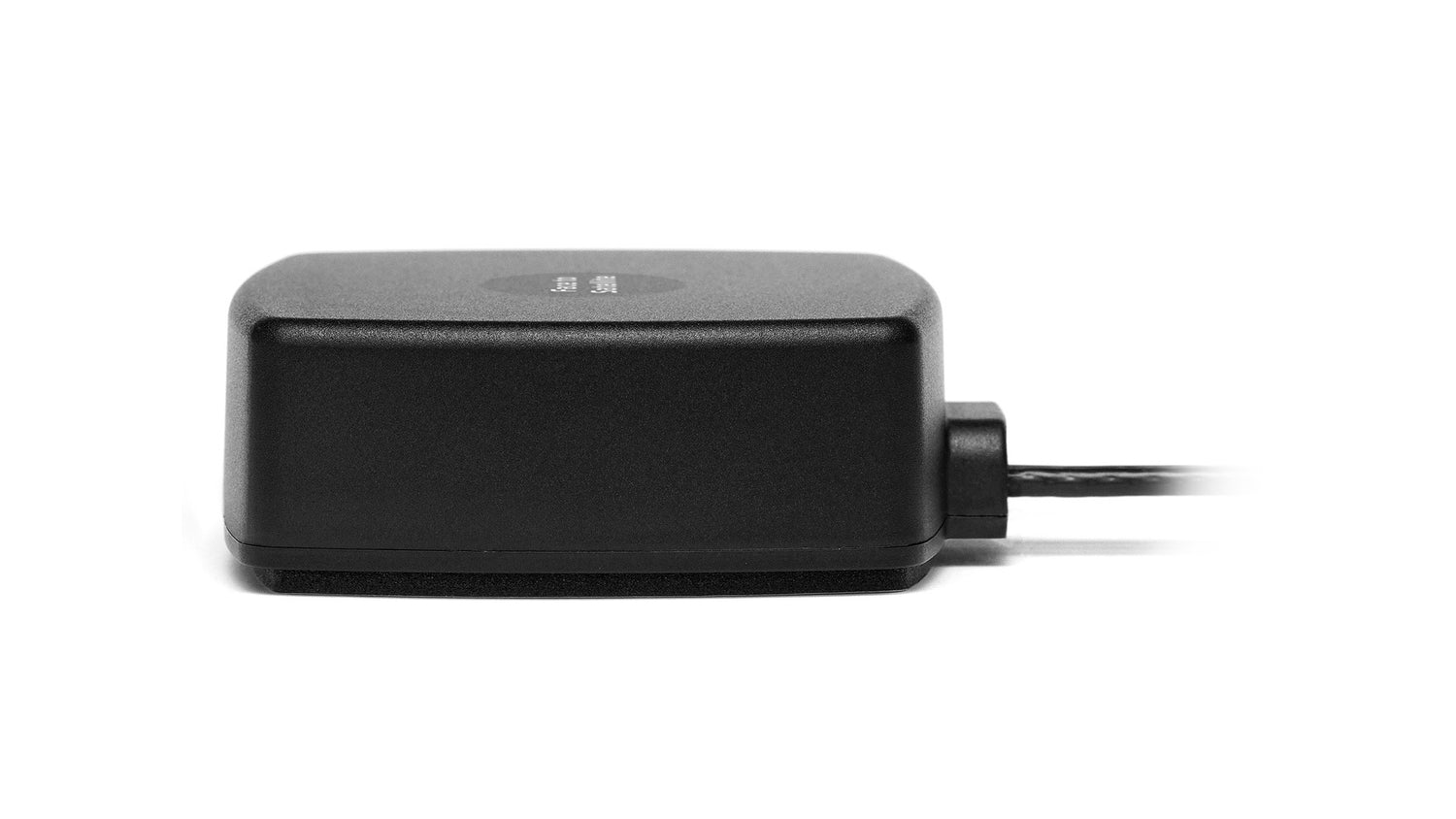

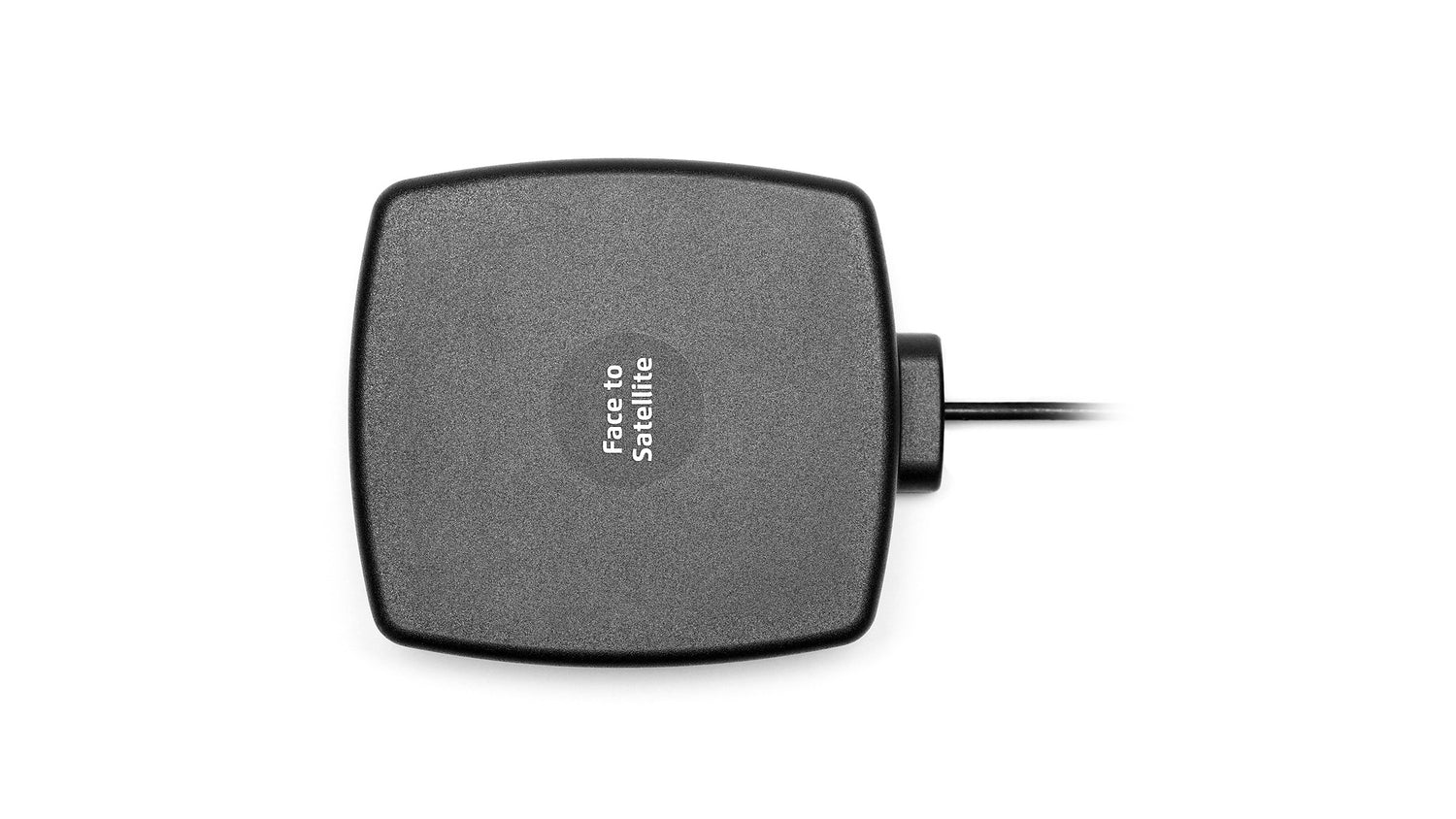

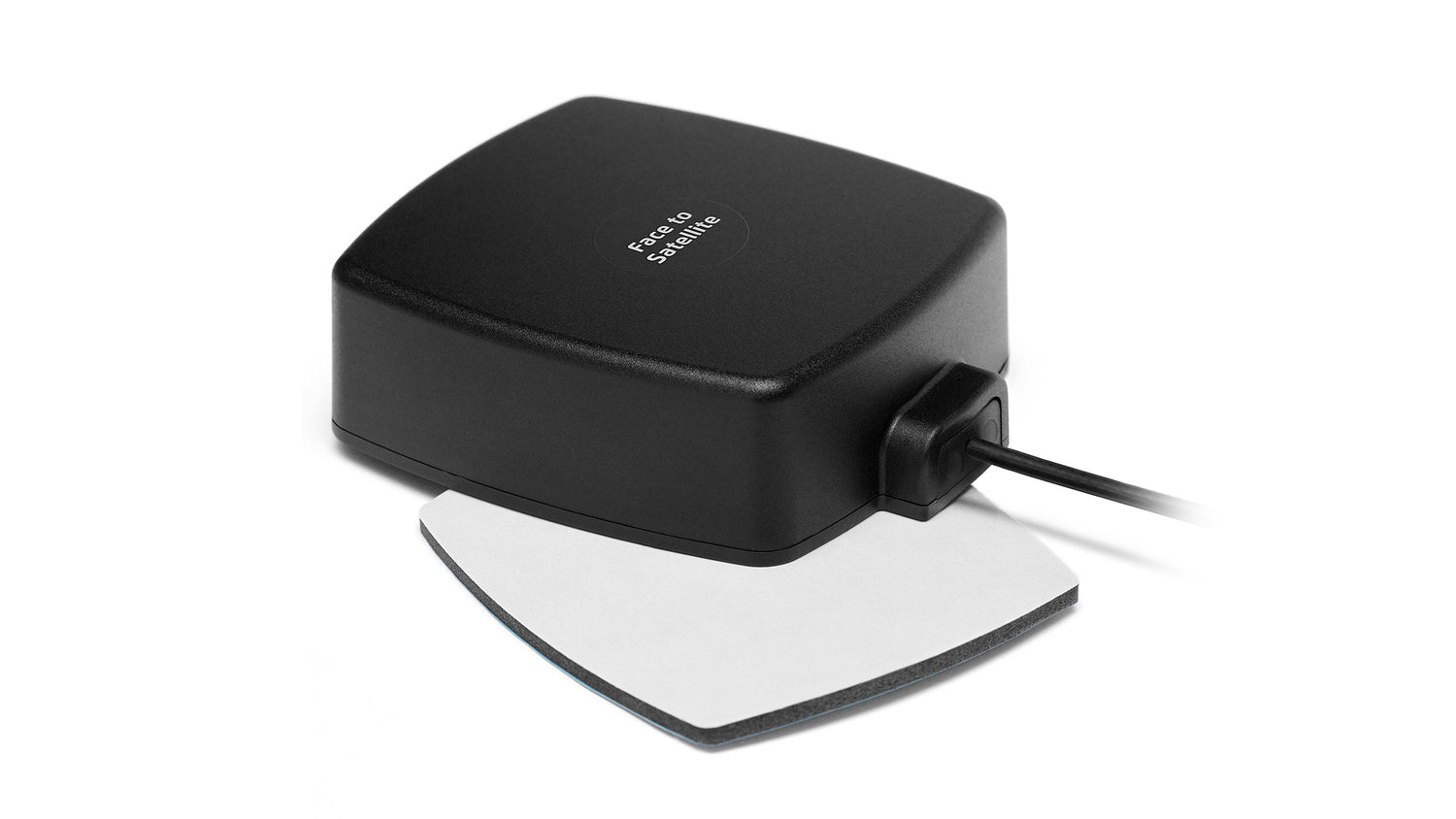

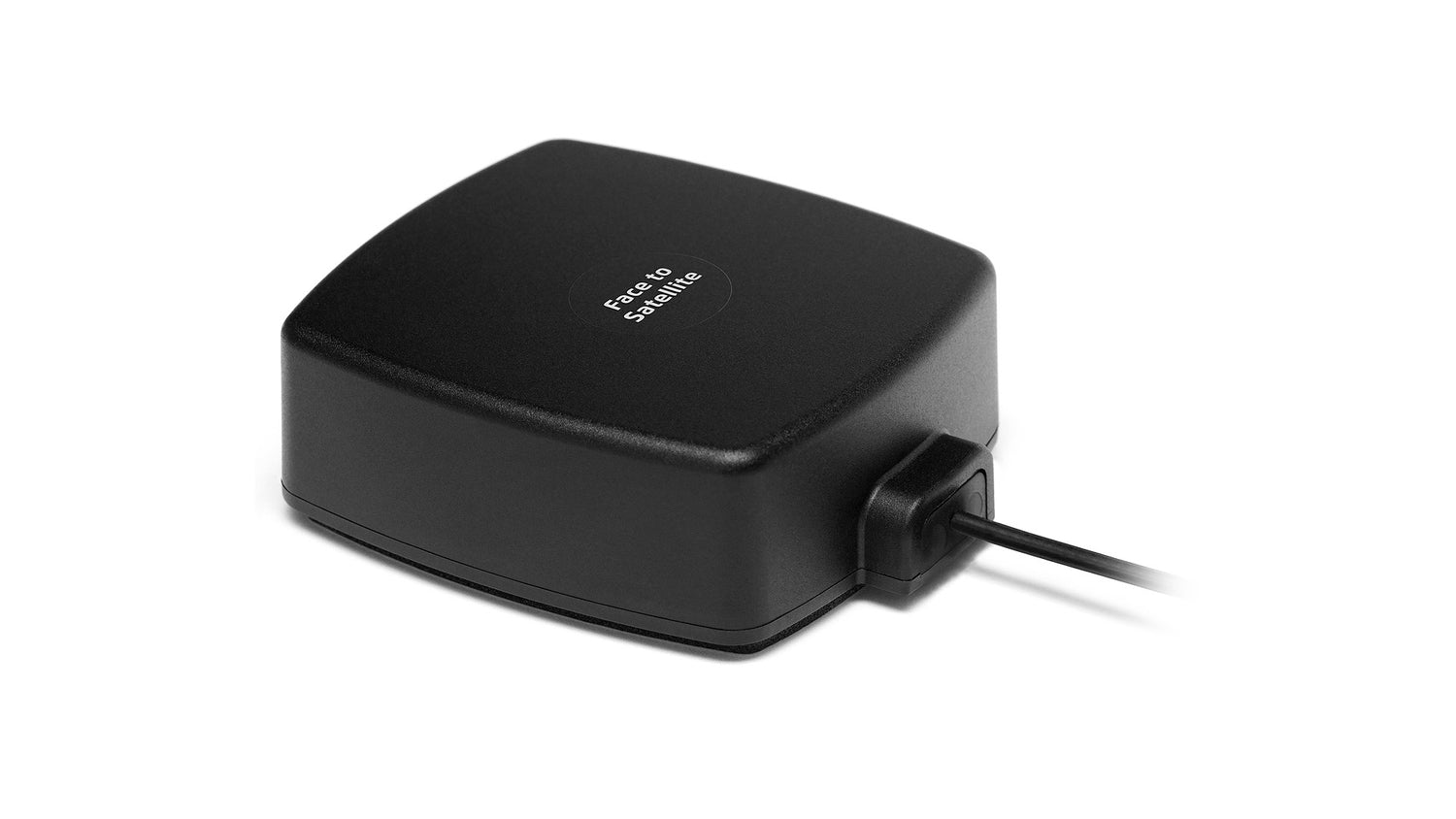

Die Antenne ist in einem robusten, wasserdichten und staubresistenten ASA UV-stabilen Gehäuse untergebracht, das 89 x 76 x 30 mm misst und die Antenne unter extremen Umweltbedingungen schützt. Die Klebemontage und die Bodenunabhängigkeit ermöglichen die sichere Installation dieser externen Antenne auf einer Vielzahl von Oberflächen ohne Einschränkungen. Die Antenne wird mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen LL100-Kabel geliefert (kundenspezifische Optionen verfügbar). Bitte kontaktieren Sie unser Team für Anpassungs- und Integrationsanforderungen. Das Produkt ist vollständig RoHS- und REACH-konform.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Ort: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 89 × 76 × 30 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/L1L5)
Technologien: GPS/Glonass/Beidou/QZSS/Galileo/IRNSS/SBAS/L1L5
Bandbreite (MHz): 1176, 1561-1606
Bänder: L5, L1
Frequenz: 1176,45, 1561,098, 1575,42, 1602,00
Standards: GPS(L5), BeiDou(B2a), QZSS(L5), Galileo(E5a), IRNSS(L5), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-12,8, ~-12,6
VSWR: ~1,8:1, ~1,6:1
Effizienz (%): ~60,6, ~68,6
Passiver Spitzenverstärker (dBi): ~3,1, ~4,2
Durchschnittlicher Gewinn (dB): ~-1,8, ~-1,5
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktiver Gewinn (dB): 28 @ 3 V
Rauschzahl (dB): 1,6 @ 3 V
Stromverbrauch (mA): 16 @ 3 V
Leistungsaufnahme (mW): 48 @ 3 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
