2J  |  Artikelnummer: 2J6902Bc

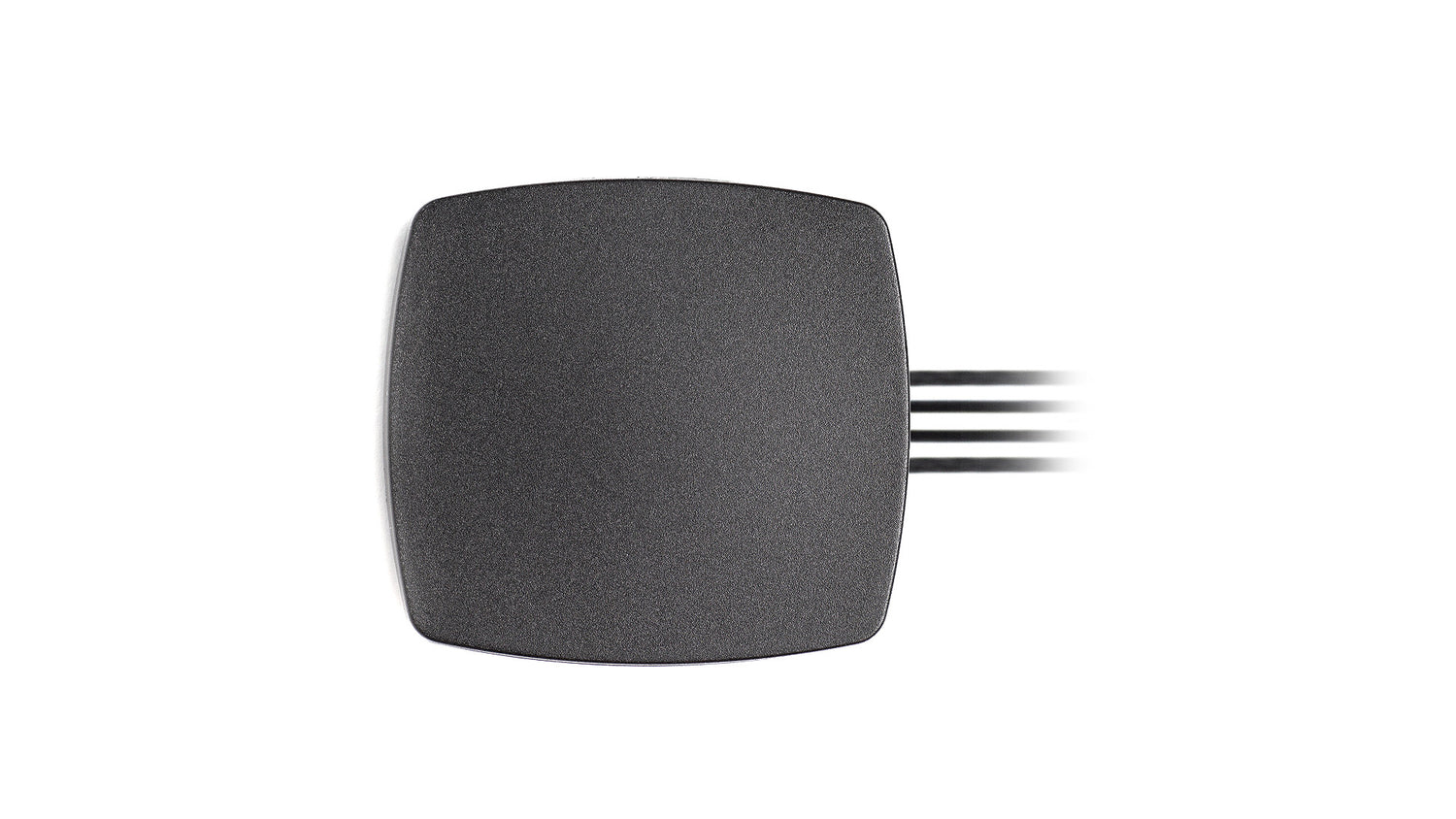

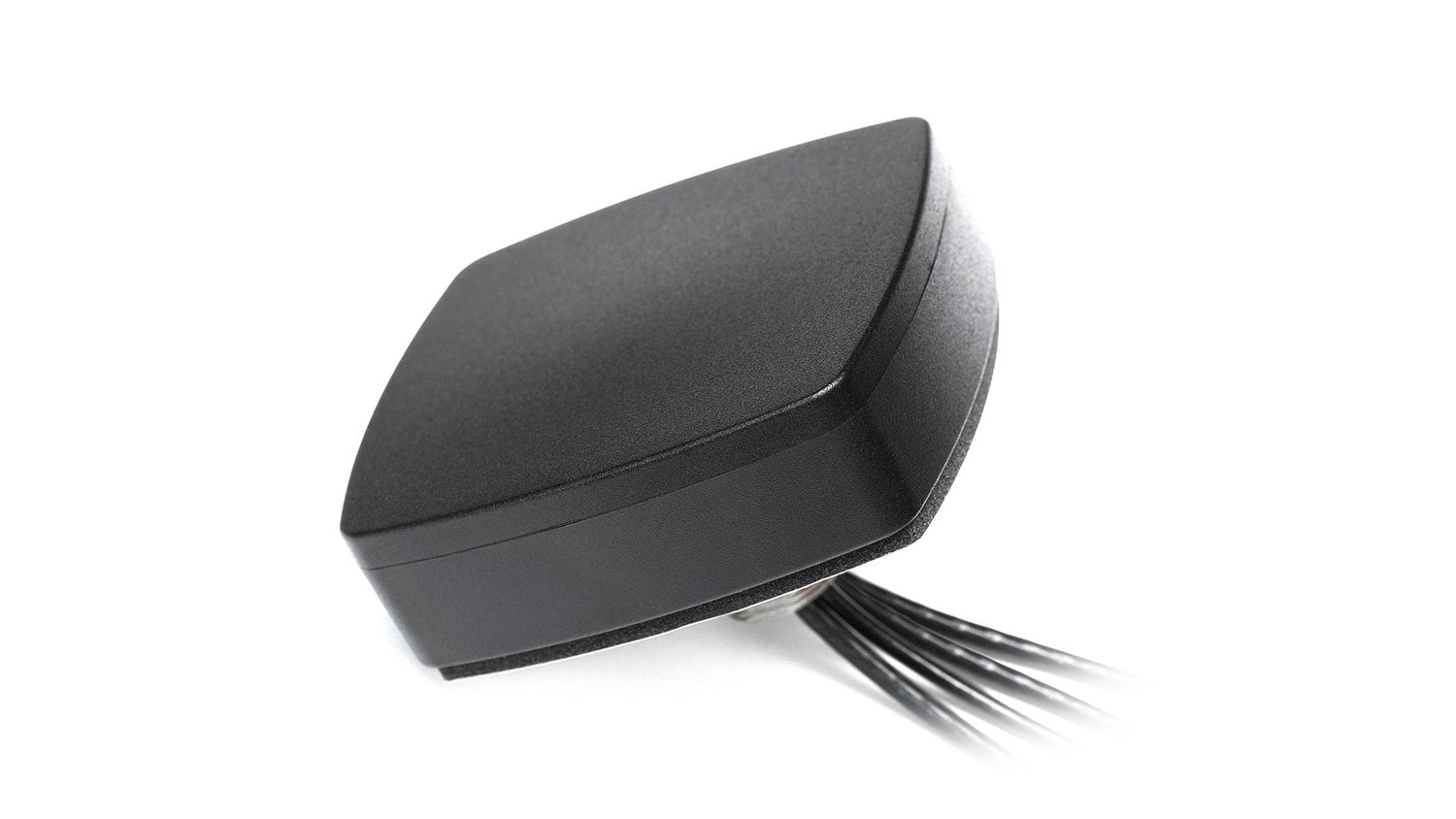

2J6902Bc Wi-Fi 6E/7, ISM MIMO Schraubmontage Antenne Phoenix 4-in-1 SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Verbessern Sie Ihre drahtlose Konnektivität mit dieser leistungsstarken 4-in-1-Antenne, die für W-lan 6E und W-lan 7 Netzwerke entwickelt wurde. Mit vier MIMO-Konnektivitäten bietet sie außergewöhnliche Signalqualität über die 2,4-, 5,0- und 6,0-GHz-Bänder und unterstützt MU-MIMO für gleichzeitigen Hochgeschwindigkeitszugang mehrerer Geräte. Ihr omnidirektionales Design gewährleistet eine zuverlässige 360°-Abdeckung, was sie ideal für anspruchsvolle Anwendungen wie Streaming, Gaming, Smart Home, IoT und Automobilsysteme macht. Das robuste ASA-Gehäuse ist wasserdicht, staubdicht und UV-geschützt, was Langlebigkeit in rauen Umgebungen sicherstellt. Die Schraubbefestigung mit Anti-Rotationsschutz ermöglicht eine sichere, dauerhafte Installation in einer Vielzahl von Umgebungen.

Konnektivitäten

4× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: D302

Installation / Umwelt

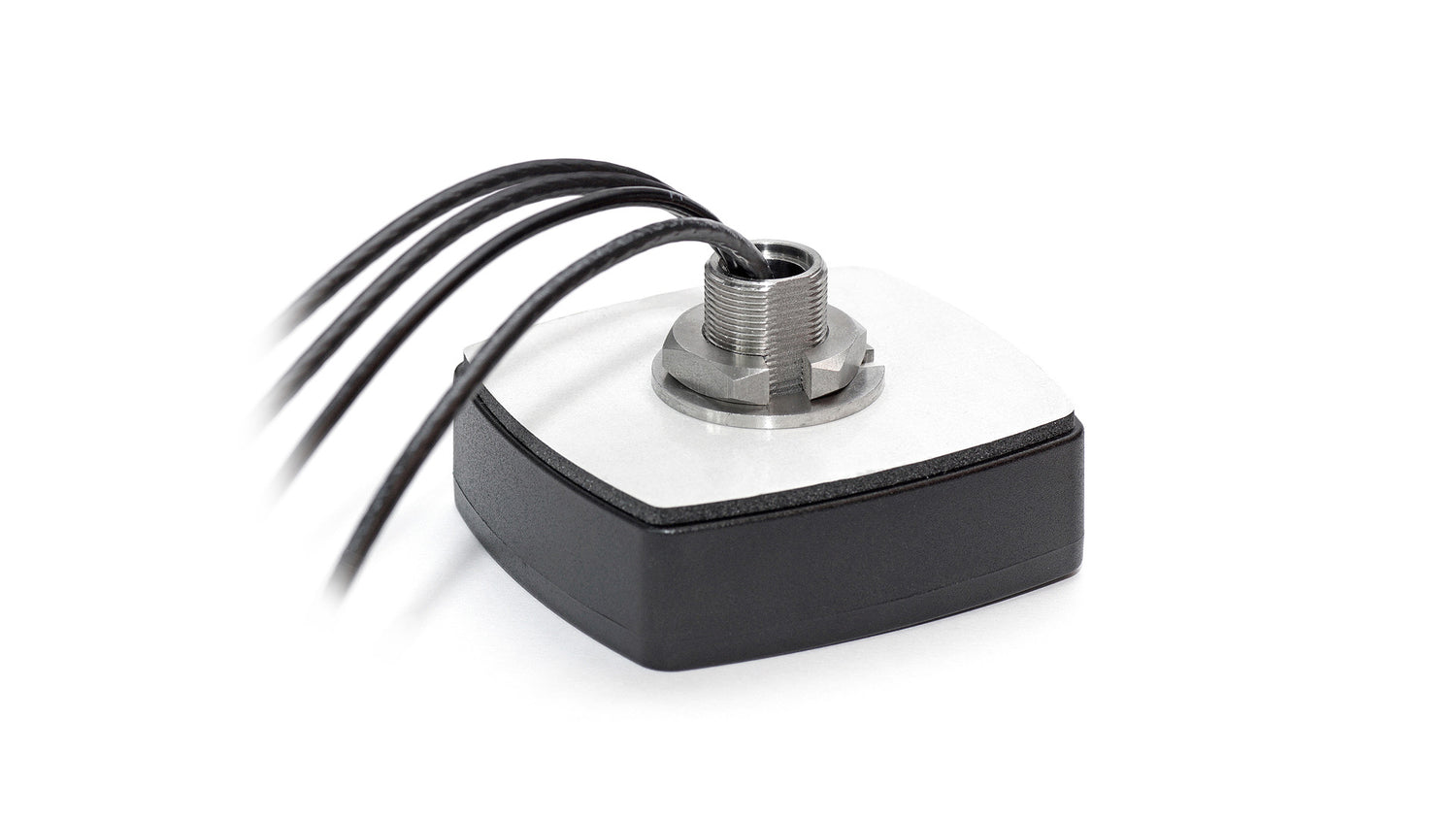

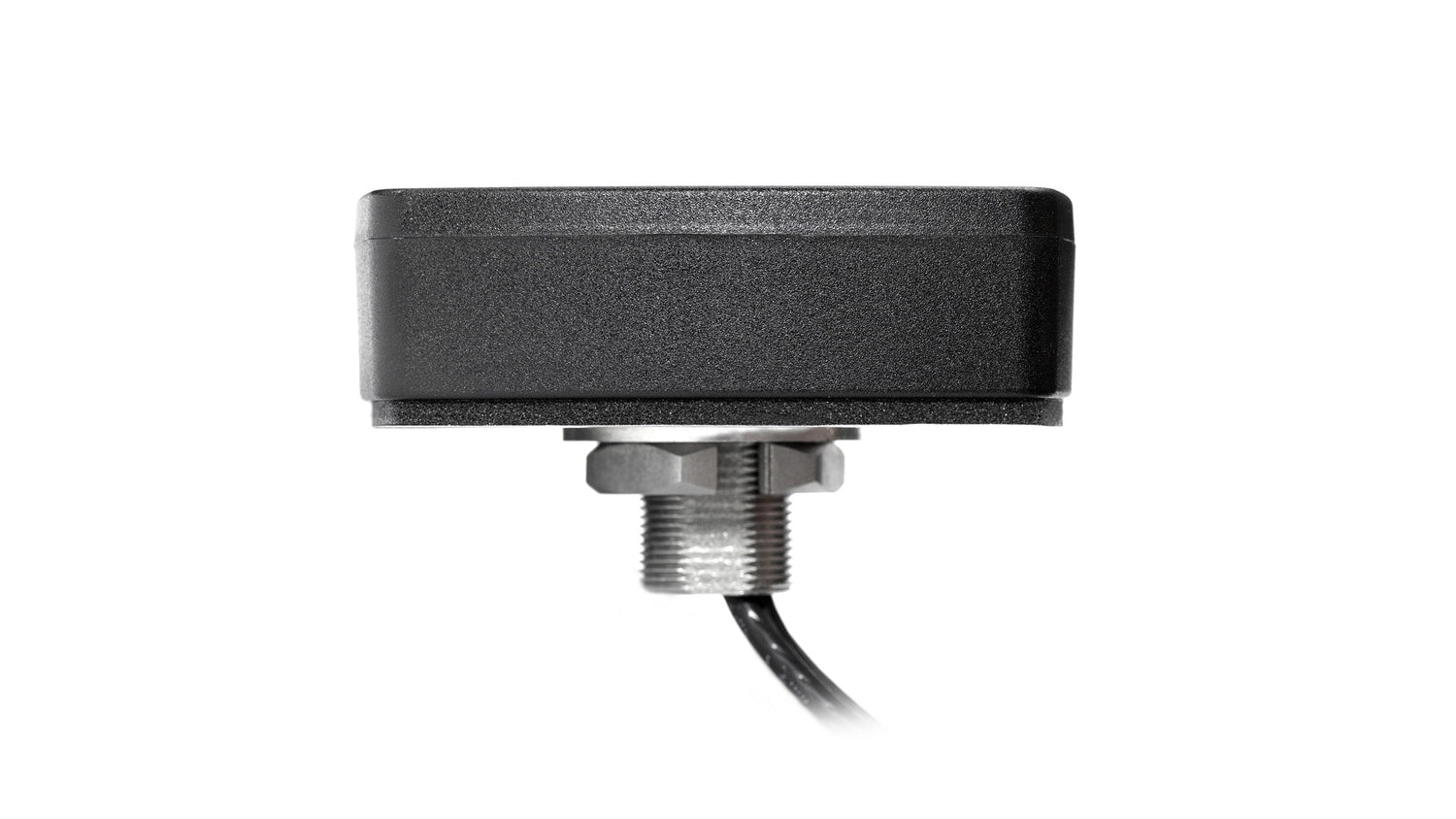

Diese bodenunabhängige Antenne misst nur 80 x 74 x 25,6 mm und verfügt über ein robustes ASA-Gehäuse, das sowohl wasserdicht als auch staubdicht ist und zusätzlichen UV-Schutz bietet, um zuverlässigen Schutz bei extremen Wetterbedingungen zu gewährleisten. Die Schraubbefestigung verfügt über einen Anti-Rotationsschutz, der eine einfache und sichere dauerhafte Installation ermöglicht. Diese Außenantenne ist mit einem standardmäßigen SMA-Stecker und einem 300 cm langen D302-Kabel ausgestattet, kundenspezifische Optionen sind auf Anfrage erhältlich. Die Antenne ist IP67- und IP69-zertifiziert. Unser hochqualifiziertes Team steht Ihnen für Anpassungen und Integrationsbedürfnisse gerne zur Verfügung.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Standort: Außen
Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm

Konnektivität 1 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,9:1, ~1,7:1, ~1,9:1
Effizienz (%): ~38,4, ~40,4, ~40,1
Spitzenverstärkung (dBi): ~3,9, ~4,1, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~2,0:1, ~1,6:1, ~1,6:1
Effizienz (%): ~42,2, ~47,2, ~45,0
Spitzenverstärkung (dBi): ~5,2, ~5,2, ~5,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,5:1, ~1,5:1
Effizienz (%): ~35,2, ~49,5, ~49,1
Spitzenverstärkung (dBi): ~4,9, ~5,5, ~5,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,6:1, ~1,5:1, ~1,8:1
Effizienz (%): ~38,9, ~39,9, ~37,0
Spitzenverstärkung (dBi): ~3,6, ~3,2, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6902Bc","title":"Phoenix 4-in-1 W-lan 6E / W-lan 7 2.4/5.0/6.0 GHz ISM MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"80 × 74 × 25.6","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-10.3","vswr":"~1.9:1","efficiency_percent":"~38.4","peakGain_dbi":"~3.9","averageGain_db":"~-4.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-12.3","vswr":"~1.7:1","efficiency_percent":"~40.4","peakGain_dbi":"~4.1","averageGain_db":"~-4.0"},{"range_mhz":"5925-7125","returnLoss_db":"~-10.5","vswr":"~1.9:1","efficiency_percent":"~40.1","peakGain_dbi":"~3.8","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-9.6","vswr":"~2.0:1","efficiency_percent":"~42.2","peakGain_dbi":"~5.2","averageGain_db":"~-3.8"},{"range_mhz":"4920-5925","returnLoss_db":"~-13.1","vswr":"~1.6:1","efficiency_percent":"~47.2","peakGain_dbi":"~5.2","averageGain_db":"~-3.3"},{"range_mhz":"5925-7125","returnLoss_db":"~-13.1","vswr":"~1.6:1","efficiency_percent":"~45.0","peakGain_dbi":"~5.1","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 3 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-13.6","vswr":"~1.5:1","efficiency_percent":"~35.2","peakGain_dbi":"~4.9","averageGain_db":"~-4.5"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.1","vswr":"~1.5:1","efficiency_percent":"~49.5","peakGain_dbi":"~5.5","averageGain_db":"~-3.1"},{"range_mhz":"5925-7125","returnLoss_db":"~-14.4","vswr":"~1.5:1","efficiency_percent":"~49.1","peakGain_dbi":"~5.4","averageGain_db":"~-3.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 4 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-13.7","vswr":"~1.6:1","efficiency_percent":"~38.9","peakGain_dbi":"~3.6","averageGain_db":"~-4.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~39.9","peakGain_dbi":"~3.2","averageGain_db":"~-4.0"},{"range_mhz":"5925-7125","returnLoss_db":"~-10.5","vswr":"~1.8:1","efficiency_percent":"~37.0","peakGain_dbi":"~2.8","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan 1","type":"SMA-Male RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Male RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 3","type":"SMA-Male RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 4","type":"SMA-Male RP","cableType":"LL100","cableLength_mm":3000}]}
