2J | Artikelnummer: 2J6903BGFa

2J6903BGFa Wi-Fi 6E/7, GNSS, ISM Schraubmontage Antenne Phoenix SMA-M 300cm IP67/IP69

Name: 2J6903BGFa Wi-Fi 6E/7, GNSS, ISM Schraubmontage Antenne Phoenix SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J6903BGFa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

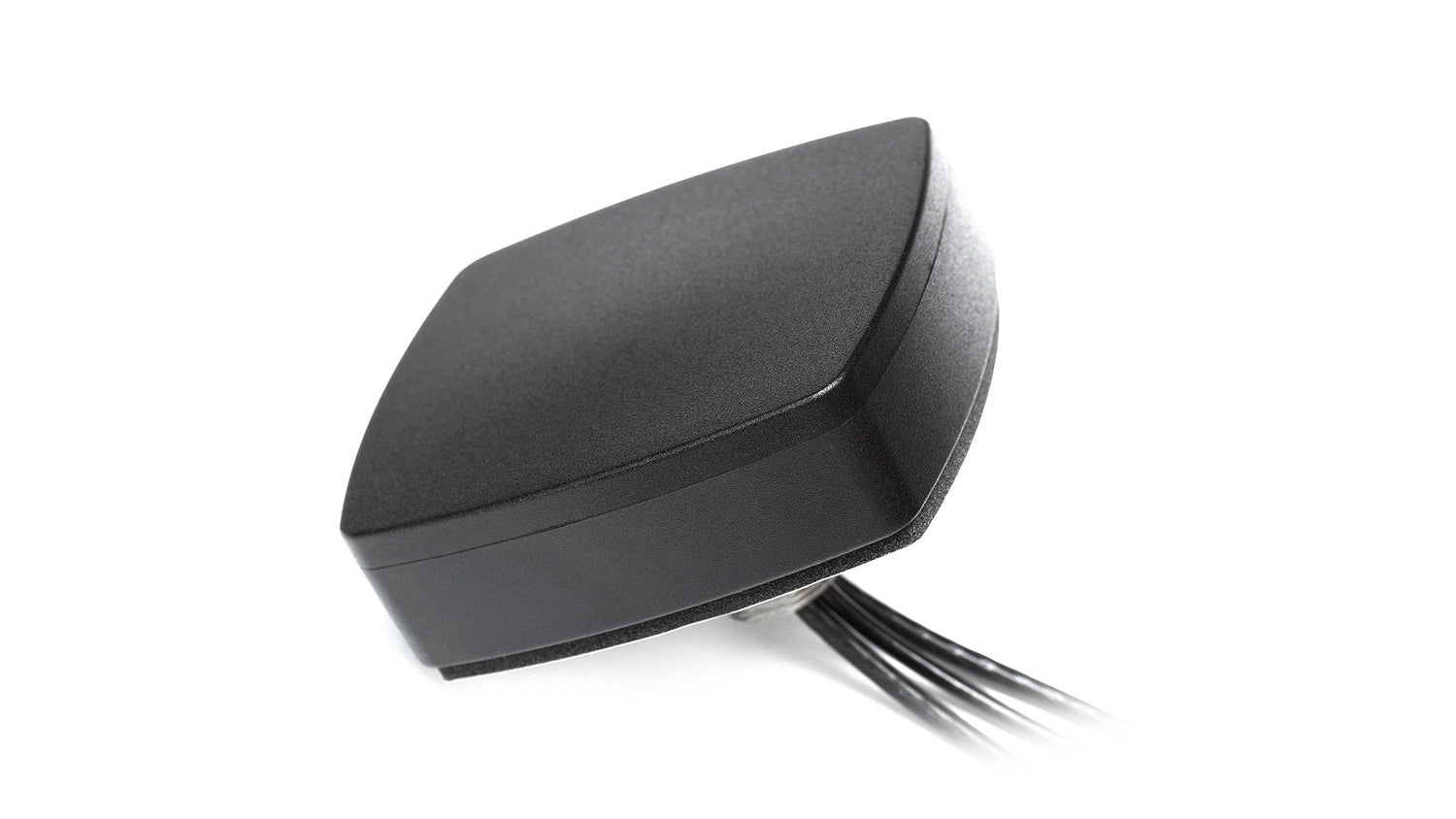

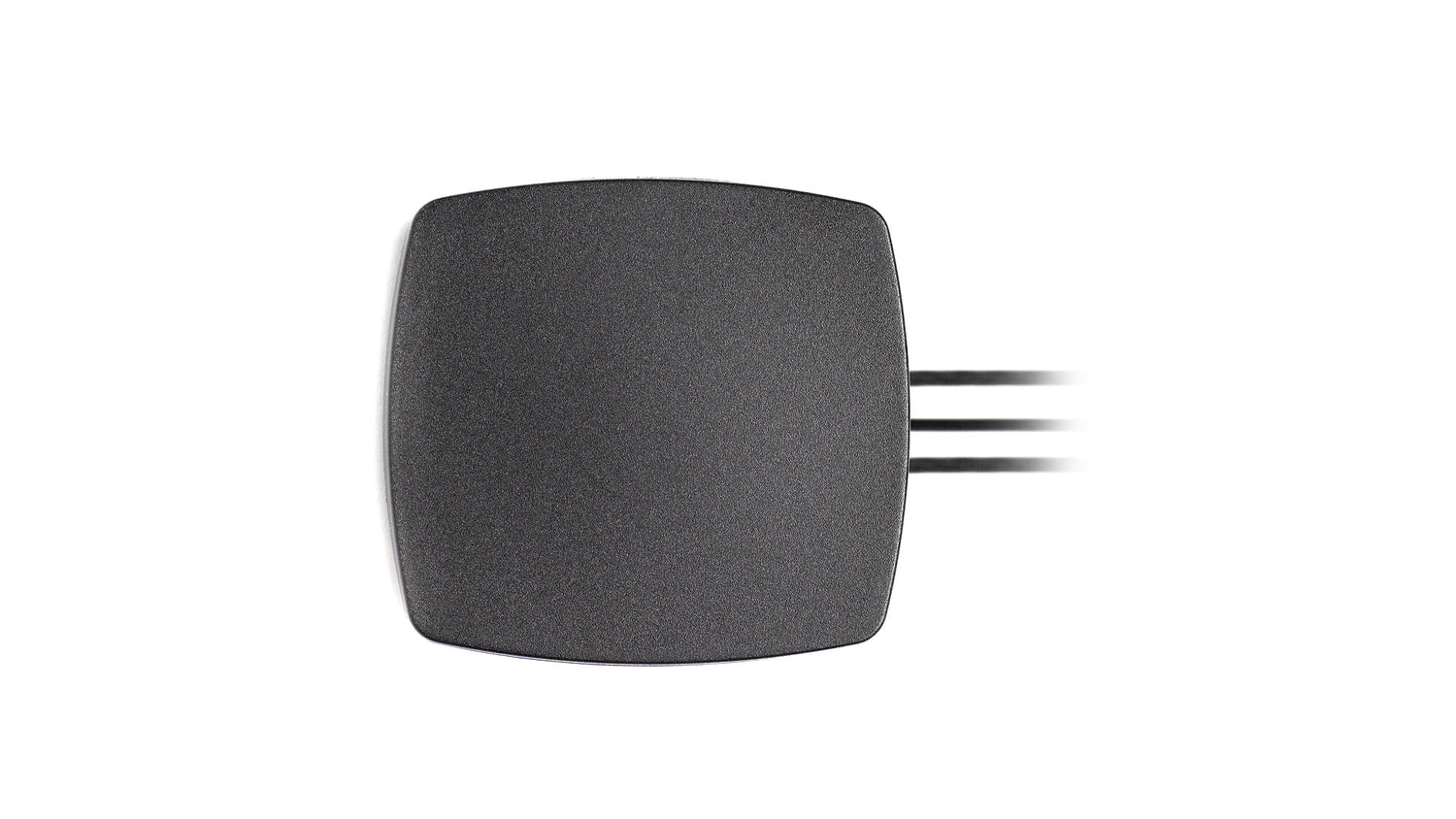

Diese flache, zukunftssichere Antenne ist für fortschrittliche W-lan- und GNSS-Anwendungen konzipiert und verfügt über eine 3-in-1-Konfiguration mit zwei W-lan 6E/7 MIMO Konnektivitäten und einer GNSS (GPS/GLONASS/QZSS/Galileo) Konnektivität. Das MIMO-W-lan-Design gewährleistet hohe Datenraten, geringe Latenz und robuste Konnektivität für anspruchsvolle Umgebungen, während das aktive GNSS-Element präzise Navigation und Ortung bietet. Das robuste, wasserdichte Gehäuse und die Anti-Rotations-Schraubbefestigung machen sie ideal für die Installation an Fahrzeugen, Industrieanlagen und Außeninfrastruktur. Typische Anwendungsfälle sind Logistik, Smart Farming, Smart Cities, Automatisierung, Automotive, Asset Tracking und öffentliche W-lan-Einsätze.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: SMA-M
Kabellänge: 300 cm
Kabeltyp: D302

Installation / Umwelt

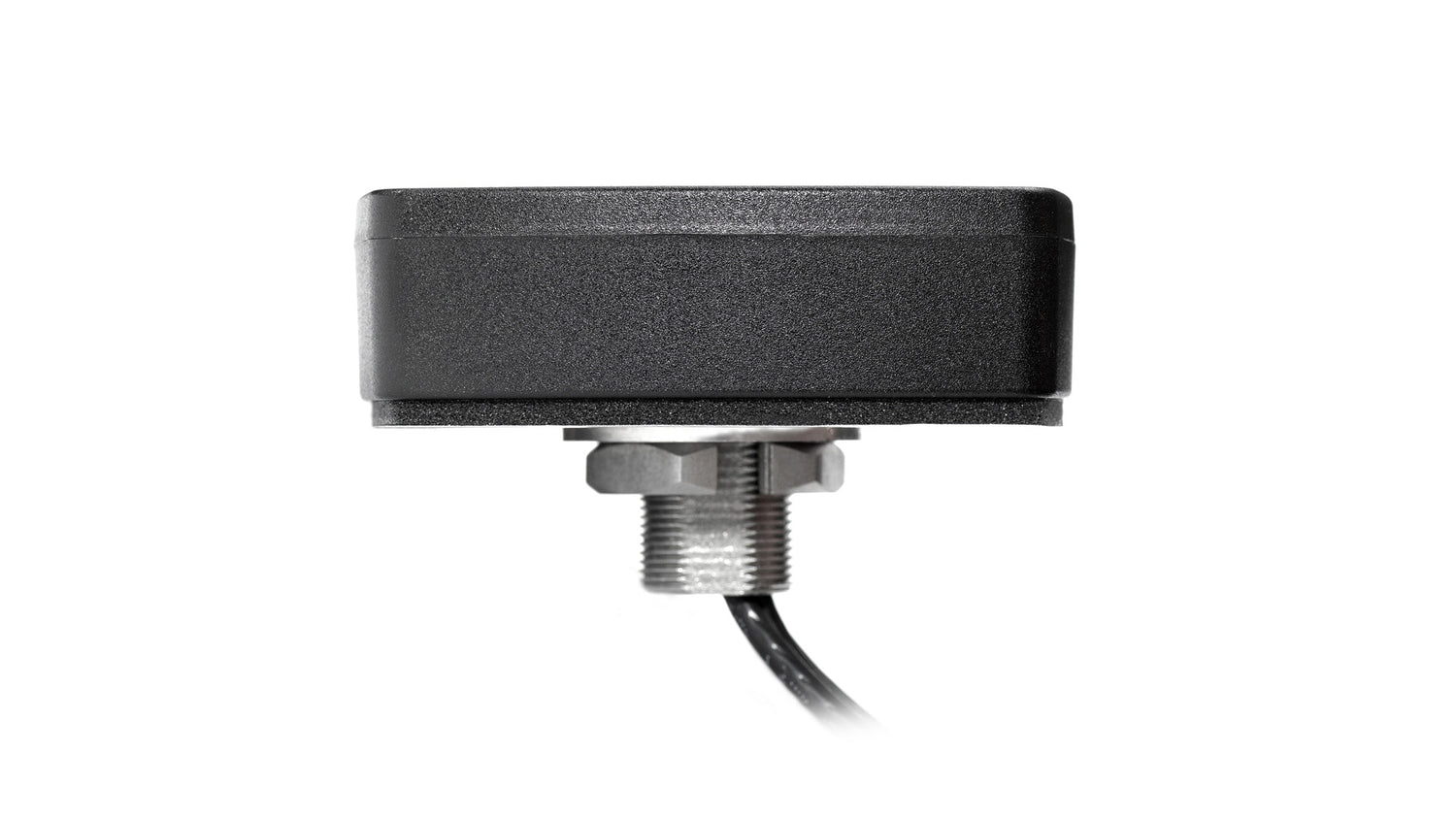

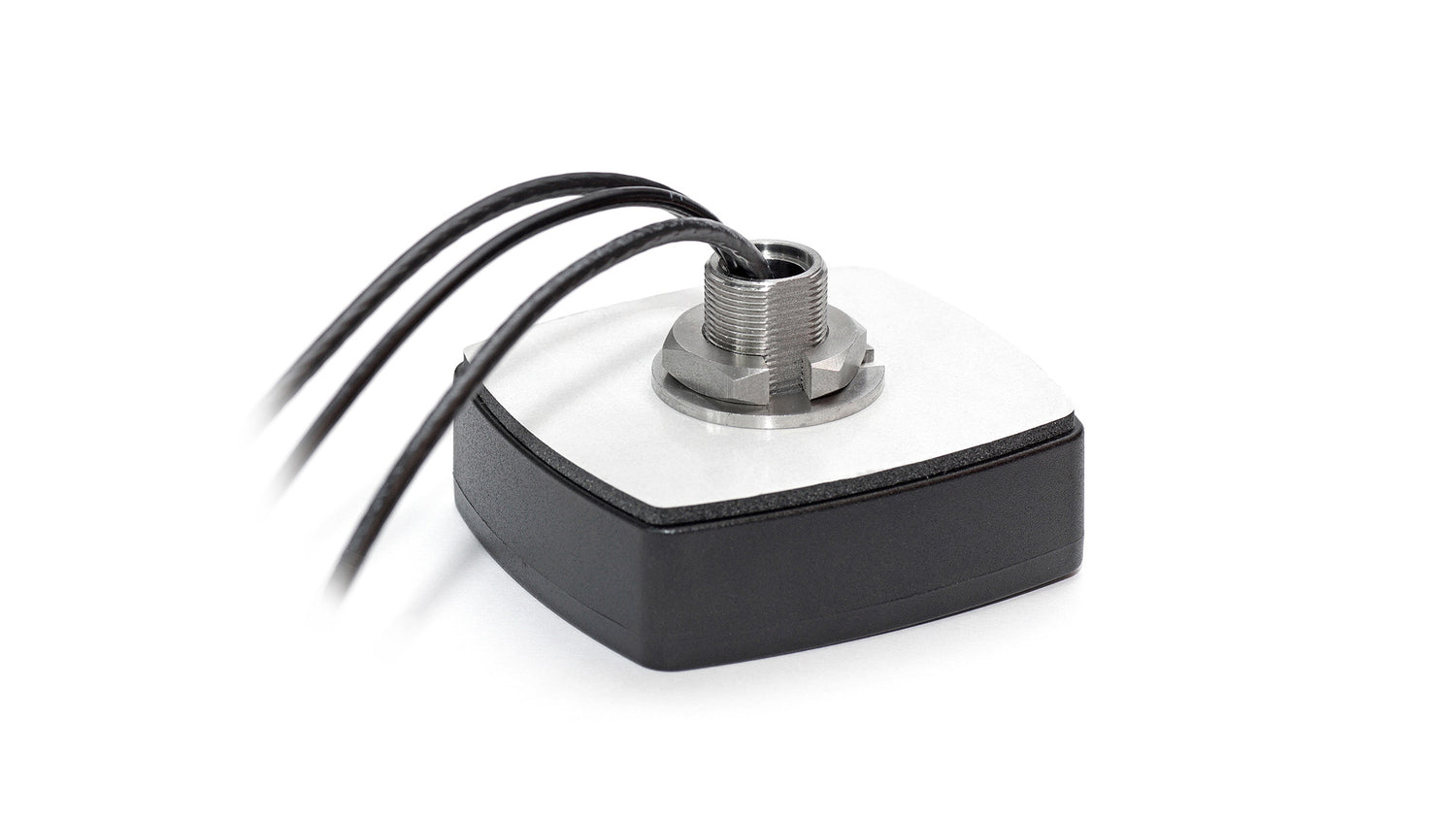

Die Antenne ist in einem wasserdichten und staubresistenten ASA UV-stabilen Gehäuse mit den Maßen 80 × 74 × 25,6 mm untergebracht, das sie unter extremen Umweltbedingungen schützt. Die Anti-Rotations-Schraubbefestigung und die Unabhängigkeit von der Massefläche ermöglichen eine sichere Montage dieser Außenantenne auf einer Vielzahl von Oberflächen ohne Einschränkungen. Die Antenne wird mit einem Standard-SMA-Male-Stecker und einem 300 cm langen D302-Kabel geliefert (kundenspezifische Optionen verfügbar). Diese Antenne ist IP67- und IP69-zertifiziert.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm

Konnektivität 1 - W-lan 6E/7 MIMO (Port 1)

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,4:1, ~1,4:1, ~1,4:1
Effizienz (%): ~40,6, ~45,0, ~41,3
Spitzenverstärkung (dBi): ~4,0, ~5,6, ~5,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - W-lan 6E/7 MIMO (Port 2)

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,3:1, ~1,5:1, ~1,4:1
Effizienz (%): ~40,8, ~40,4, ~44,6
Spitzenverstärkung (dBi): ~4,1, ~5,1, ~6,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6903BGFa","title":"Phoenix 3-in-1 2x W-lan 6E / W-lan 7 MIMO und GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"80 x 74 x 25.6","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-18.0","vswr":"~1.4:1","efficiency_percent":"~40.6","peakGain_dbi":"~4.0","averageGain_db":"~-4.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-16.0","vswr":"~1.4:1","efficiency_percent":"~45.0","peakGain_dbi":"~5.6","averageGain_db":"~-3.5"},{"range_mhz":"5925-7125","returnLoss_db":"~-17.4","vswr":"~1.4:1","efficiency_percent":"~41.3","peakGain_dbi":"~5.9","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-18.8","vswr":"~1.3:1","efficiency_percent":"~40.8","peakGain_dbi":"~4.1","averageGain_db":"~-4.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-16.5","vswr":"~1.5:1","efficiency_percent":"~40.4","peakGain_dbi":"~5.1","averageGain_db":"~-4.1"},{"range_mhz":"5925-7125","returnLoss_db":"~-17.5","vswr":"~1.4:1","efficiency_percent":"~44.6","peakGain_dbi":"~6.3","averageGain_db":"~-3.5"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"W-lan 1","type":"SMA-Male-RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Male-RP","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"D100","cableLength_mm":3000}]}
