2J  |  Artikelnummer: 2J6924PA

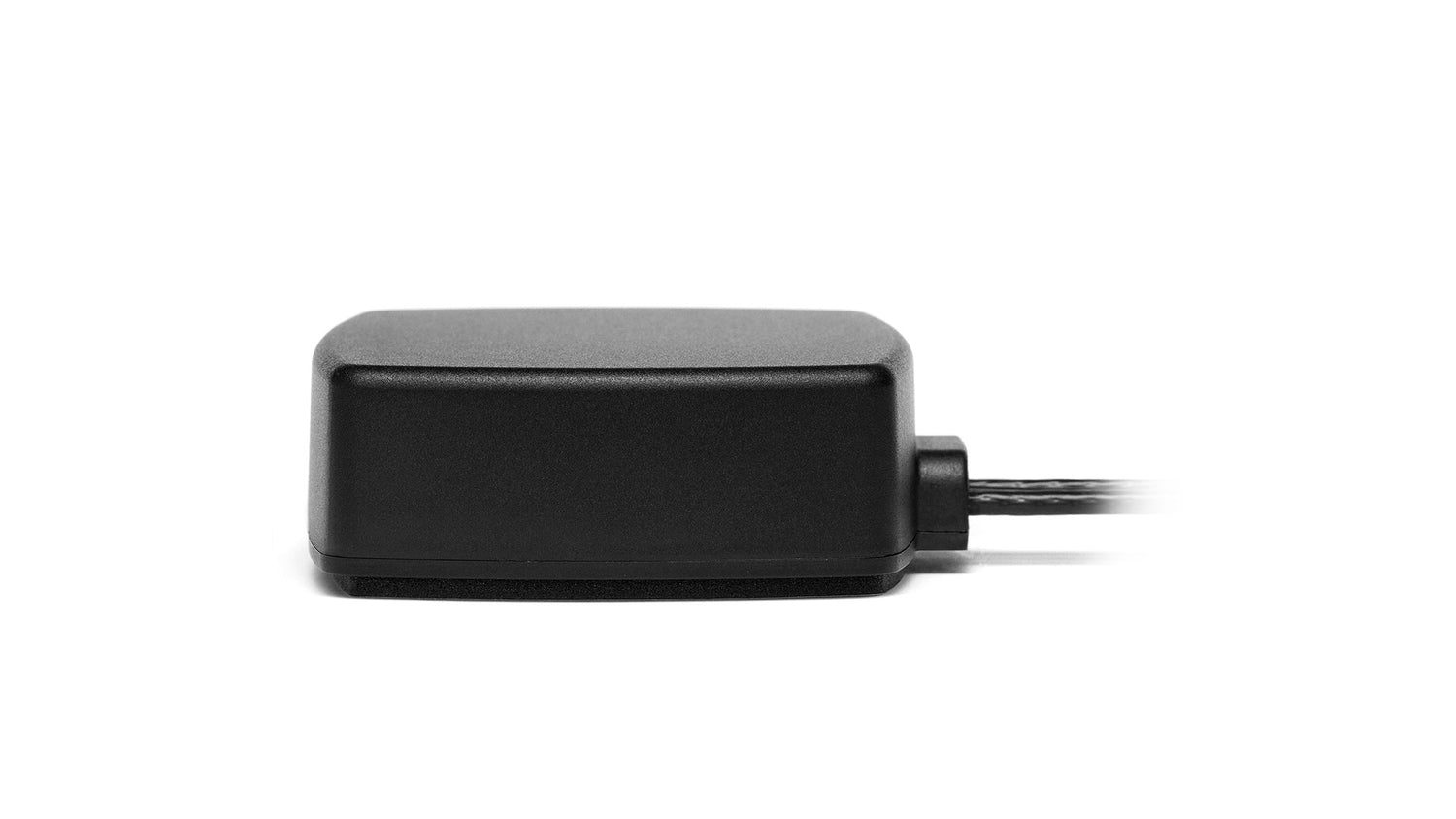

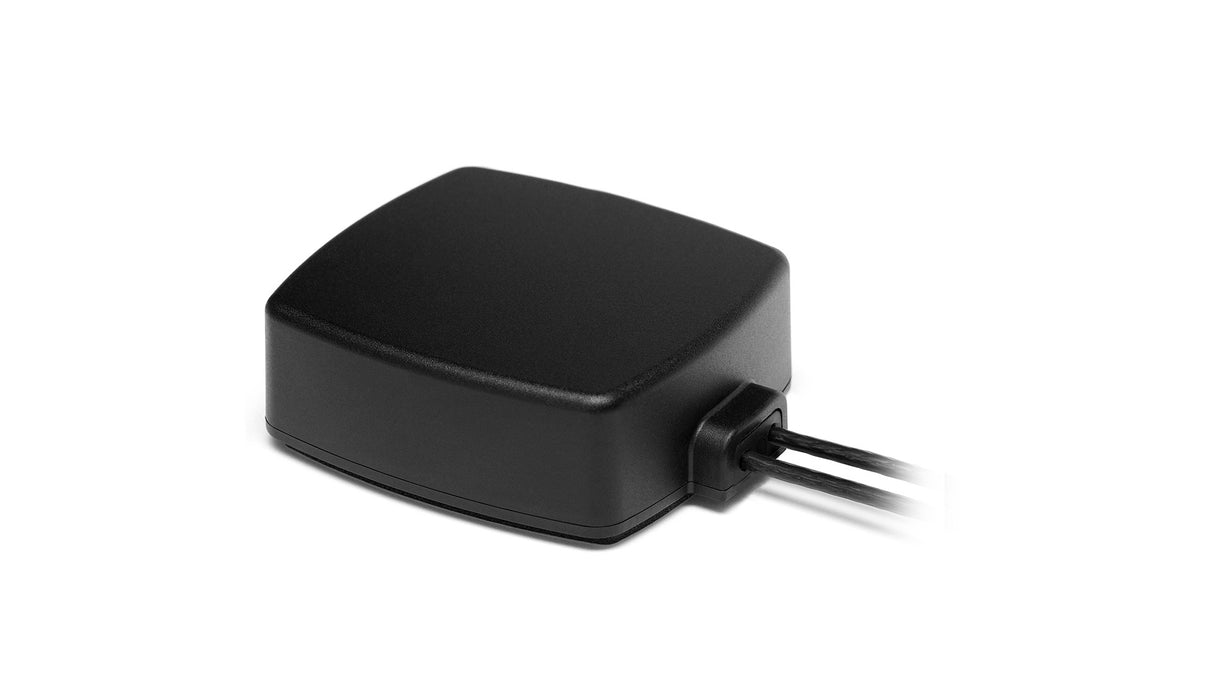

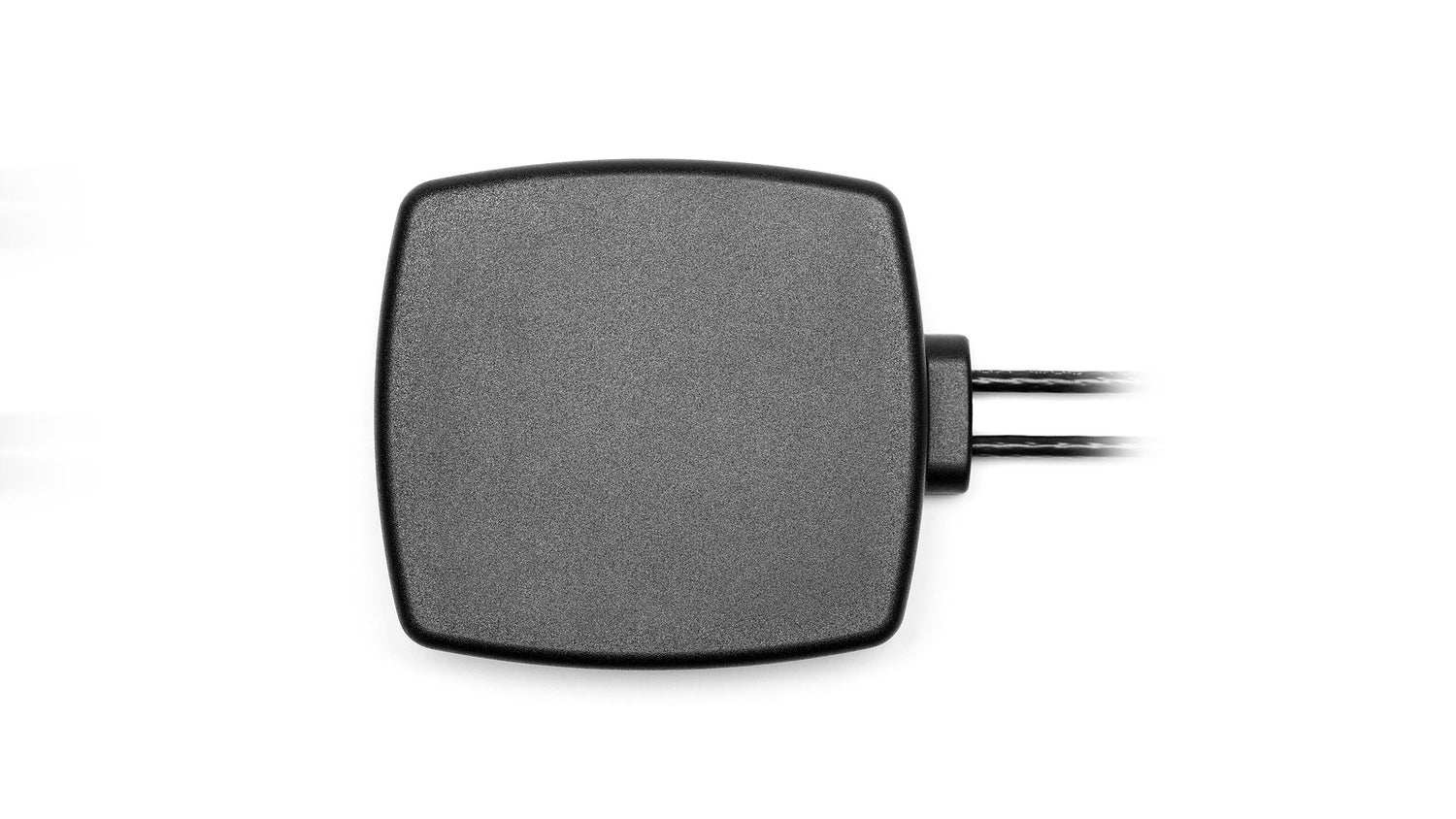

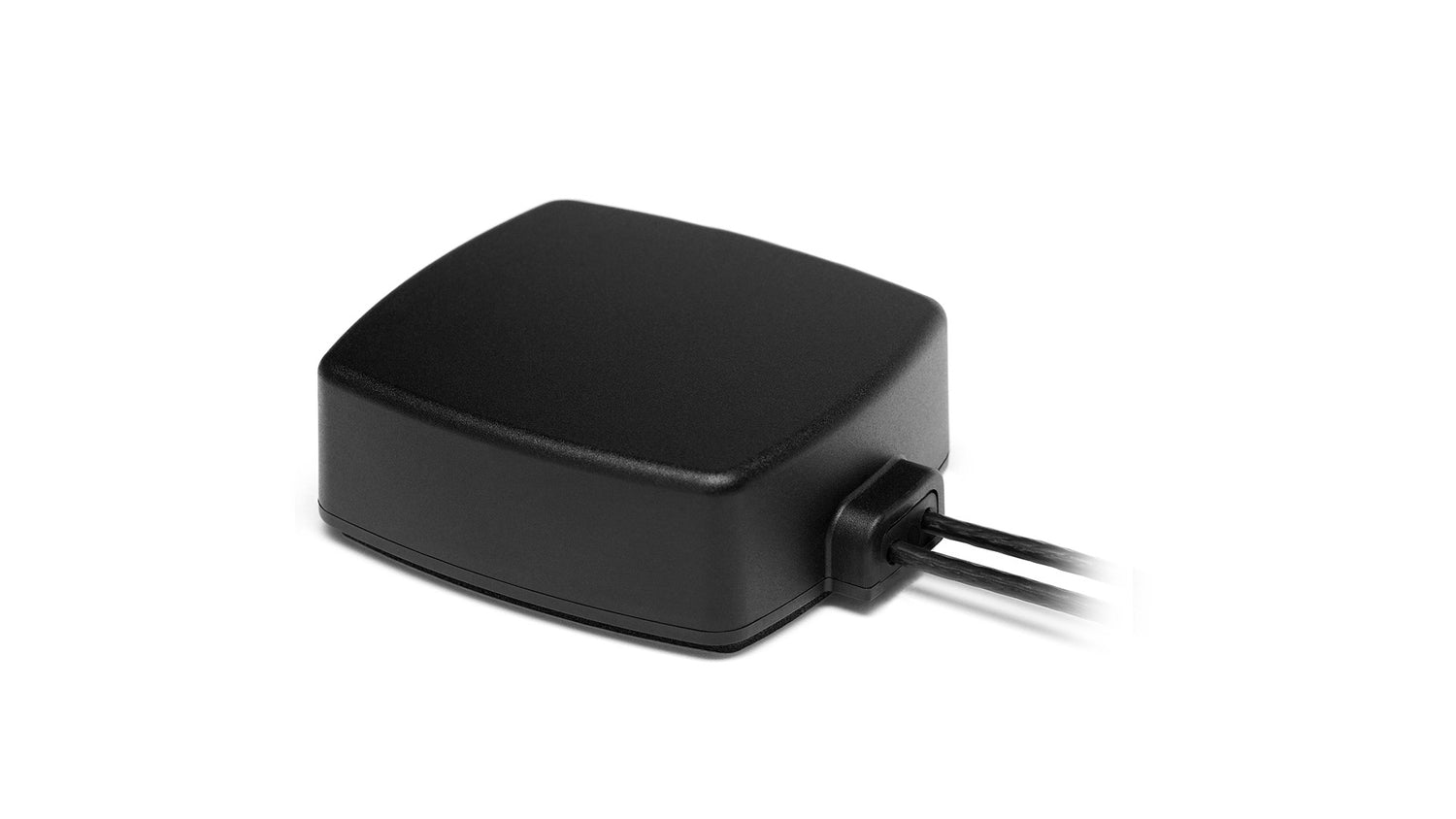

2J6924PA 4G/LTE, 3G, 2G MIMO Klebeantenne Phoenix SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für anspruchsvolle Mobilfunkanwendungen konzipiert und bietet zuverlässige Konnektivität für 4G LTE, 3G und 2G Netzwerke. Ihre MIMO-Technologie ermöglicht gleichzeitige Datenübertragung und -empfang, was einen hohen Datendurchsatz und stabile Verbindungen gewährleistet. Das kompakte, flache Design und die Unabhängigkeit von der Grundfläche machen sie für die Installation auf Metall- und Nichtmetalloberflächen geeignet. Das robuste Gehäuse mit IP67/IP69-Schutz bietet hervorragenden Schutz gegen Staub, Sand und Wasser und ist ideal für raue Umgebungen. Typische Anwendungsfälle sind HD-Sprach- und Datenübertragung, Mobilfunkkommunikation, Flottenmanagement, öffentlicher Nahverkehr, Logistik und Telematikgeräte.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: D302

Installation / Umwelt

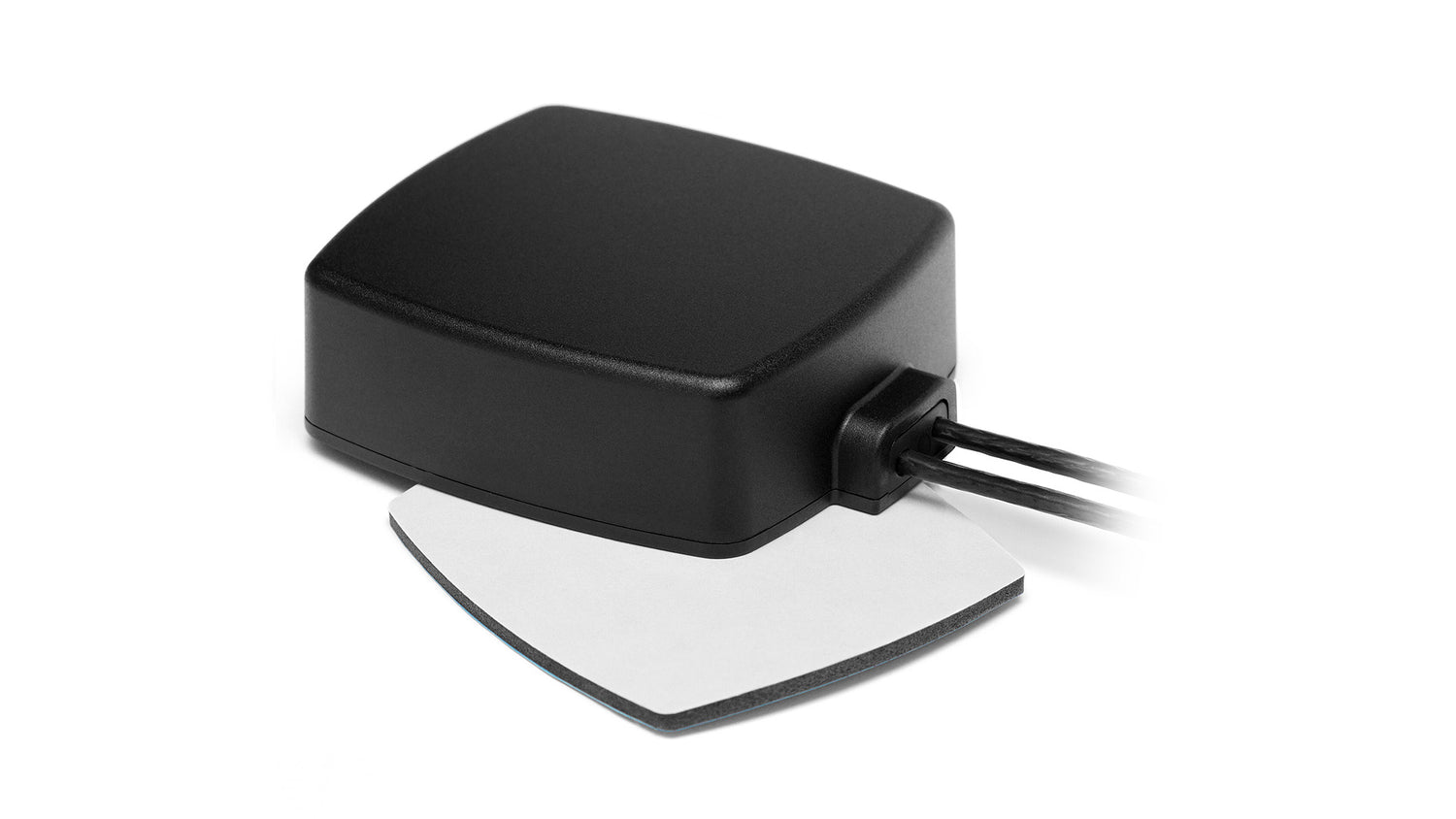

Mit einem kompakten Design (89 × 76 × 30 mm), Unabhängigkeit von der Grundfläche und hochwertiger Klebemontage ermöglicht diese Antenne eine einfache Installation auf Metall- oder Nichtmetalloberflächen und ist somit eine ideale Lösung für eine schnelle und unkomplizierte Montage auf einer Vielzahl von Oberflächen. Das Gehäuse besteht aus UV-beständigem ABS-Material mit IP67/IP69-Schutz, das Staub, Sand und Wasser widersteht.
Beide Kabel sind mit einem Standard-SMA-Stecker (männlich) und einem 300 cm langen D302-Kabel ausgestattet, das für maximale Antennenleistung abgestimmt ist. Wir bieten jedoch eine große Auswahl an alternativen Steckern und Kabeln, die für spezifische Anwendungsanforderungen angepasst werden können. Bitte kontaktieren Sie einen unserer Experten für weitere Informationen oder Unterstützung bei der Auswahl der passenden Antenne.
Um die Gesundheit unserer Umwelt und eine nachhaltige Zukunft zu unterstützen, werden alle unsere Produkte ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx, FirstNet
Montage: Klebemontage
Typ: Kombination
Abmessungen: 89 × 76 × 30 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,5:1, ~1,8:1, ~1,3:1
Effizienz (%): ~50,6, ~54,0, ~62,1
Spitzenverstärkung (dBi): ~4,6, ~5,6, ~5,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,3:1, ~1,9:1, ~1,2:1
Effizienz (%): ~50,6, ~50,7, ~61,2
Spitzenverstärkung (dBi): ~3,8, ~5,9, ~6,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6924PA","title":"Phoenix Cellular 4G LTE/3G/2G MIMO Klebemontage Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"89 × 76 × 30","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-7.6","vswr":"~2.5:1","efficiency_percent":"~50.6","peakGain_dbi":"~4.6","averageGain_db":"~-3.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.9","vswr":"~1.8:1","efficiency_percent":"~54.0","peakGain_dbi":"~5.6","averageGain_db":"~-2.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-19.9","vswr":"~1.3:1","efficiency_percent":"~62.1","peakGain_dbi":"~5.9","averageGain_db":"~-2.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.6","vswr":"~2.3:1","efficiency_percent":"~50.6","peakGain_dbi":"~3.8","averageGain_db":"~-3.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.7","vswr":"~1.9:1","efficiency_percent":"~50.7","peakGain_dbi":"~5.9","averageGain_db":"~-3.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-22.5","vswr":"~1.2:1","efficiency_percent":"~61.2","peakGain_dbi":"~6.1","averageGain_db":"~-2.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"D302","cableLength_mm":3000}]}
