2J  |  Artikelnummer: 2J6941BGFa

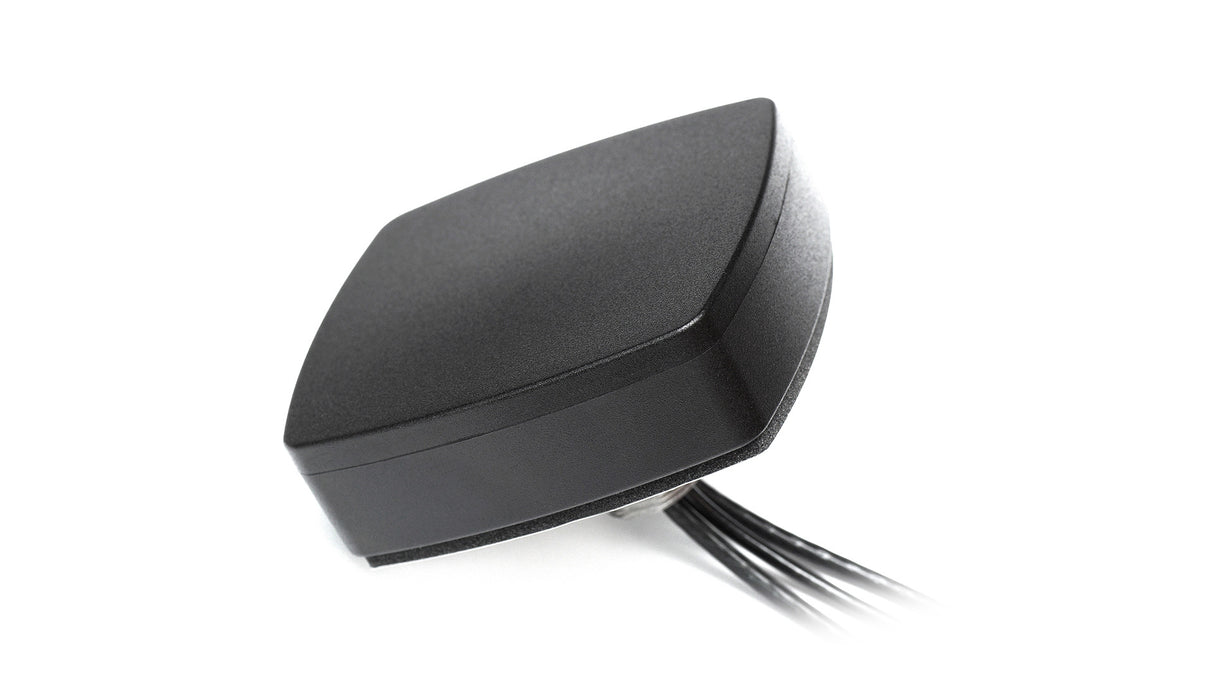

2J6941BGFa 4G/LTE, GNSS Schraubmontage Antenne Phoenix 3-in-1 SMA-M 300cm IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, leistungsstarke Antenne ist für zuverlässige globale Konnektivität und präzise Navigation in anspruchsvollen Umgebungen konzipiert. Sie verfügt über duales 4G LTE MIMO für robuste zellulare Sprach- und Datenverbindungen sowie ein aktives GNSS-Element für genaue Positionsbestimmung und ist ideal für Automobil-, Industrie- und IoT-Anwendungen. Das omnidirektionale Strahlungsmuster sorgt für eine gleichmäßige Signalstärke, während das robuste ASA UV-stabile Gehäuse und die IP67/IP69-Zertifizierung Haltbarkeit gegen Staub, Wasser und extreme Bedingungen gewährleisten. Die Schraubbefestigung mit Anti-Rotationsmechanismus ermöglicht eine sichere Installation auf vertikalen und horizontalen nichtleitenden Oberflächen, was sie für dauerhafte Einsätze in rauen Umgebungen geeignet macht.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (LTE), D100 (GNSS)

Installation / Umwelt

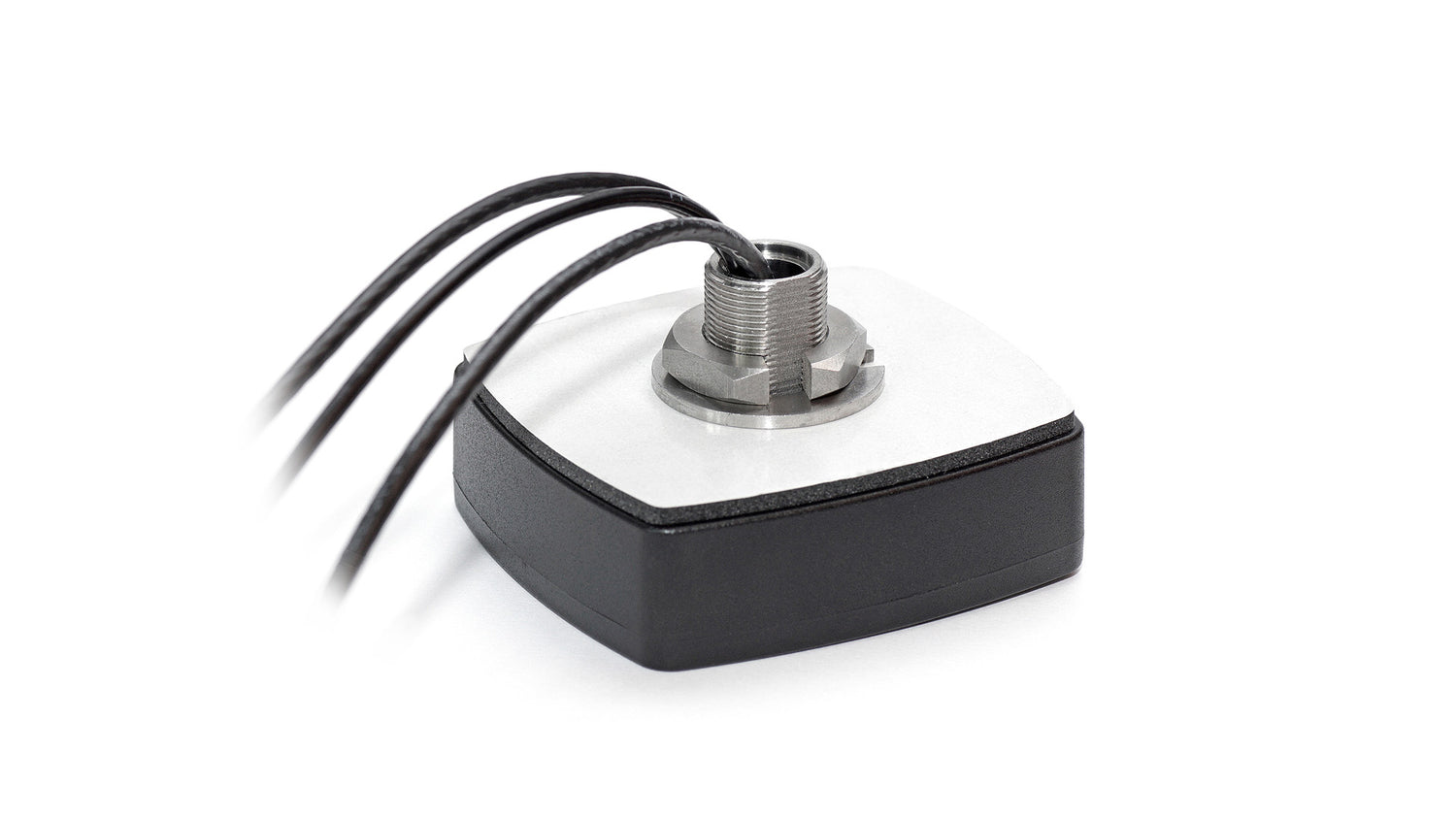

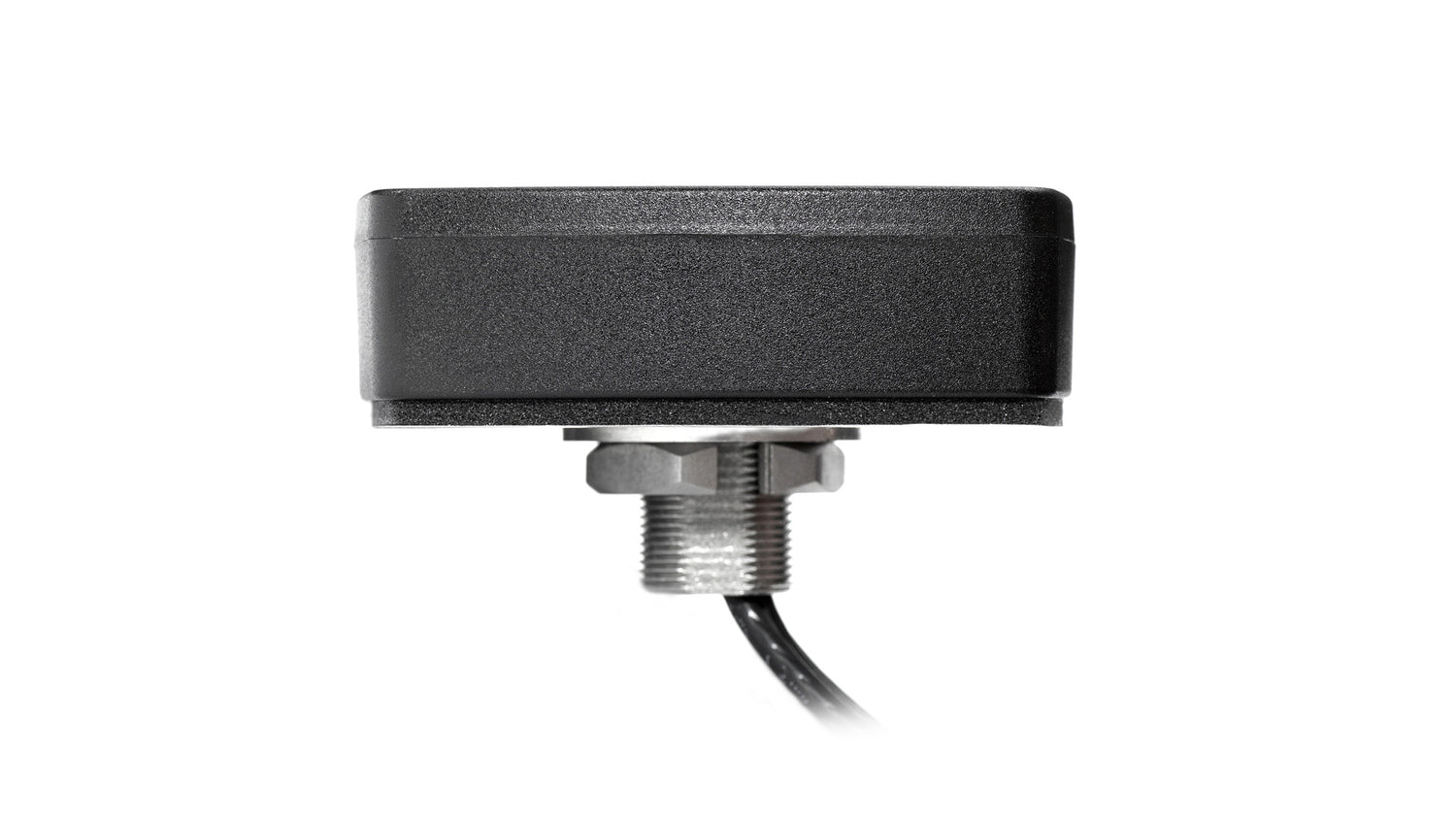

Die einzelne Schraubbefestigung ermöglicht das Durchführen der drei Kabel durch den Anschluss. Sie ist mit einem Anti-Rotationsmechanismus für einfache und dauerhafte Installationen auf vertikalen oder horizontalen nichtleitenden Oberflächen ausgelegt.

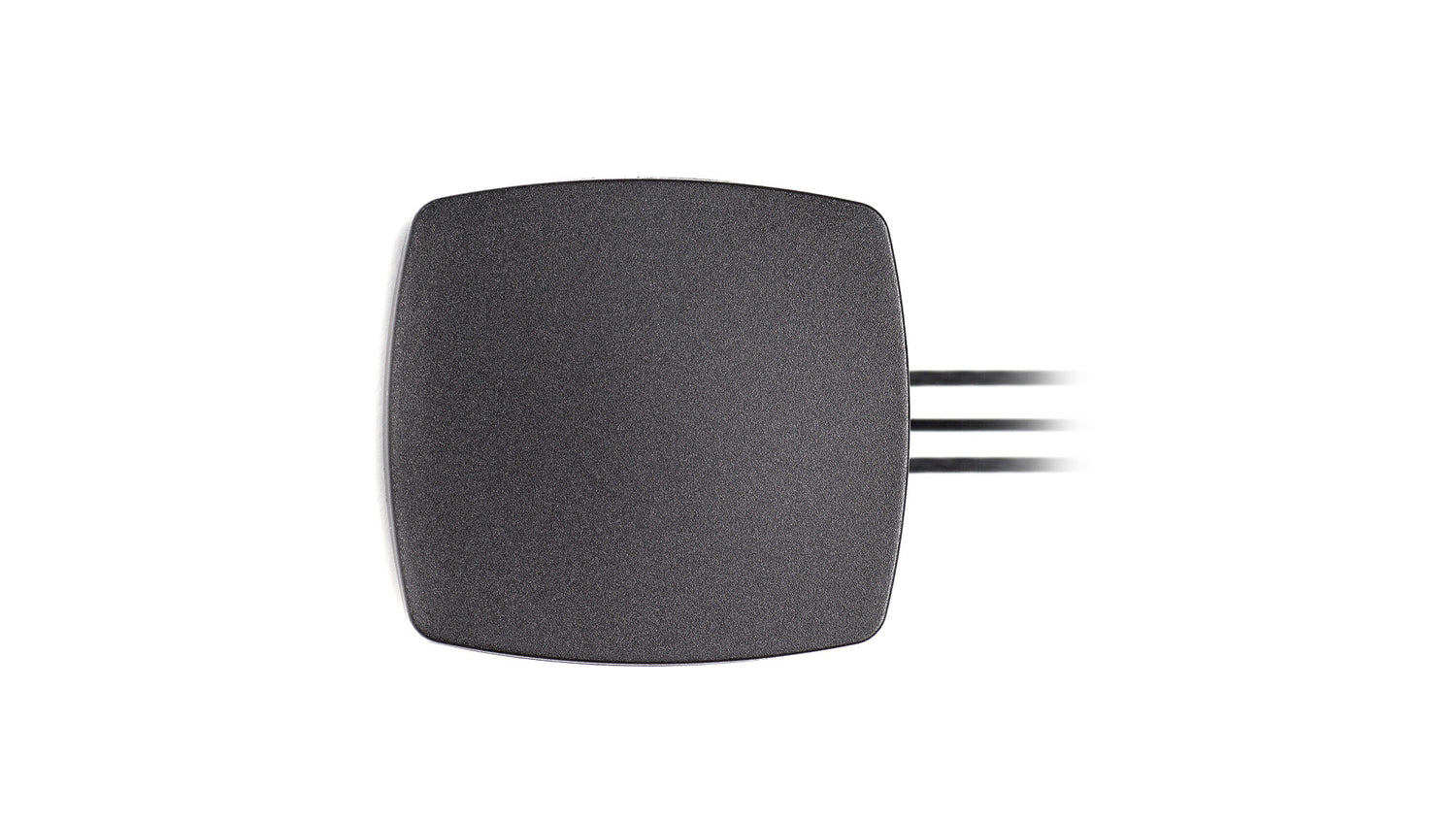

Das flache, kastenförmige Gehäuse misst 80 × 74 × 25,6 mm und wird aus einem ASA UV-stabilen Material hergestellt, das für seine Haltbarkeit bekannt ist und sich ideal für extreme Umweltbedingungen eignet. Diese Antenne ist vollständig IP67/IP69 zertifiziert und widersteht Staub, Sand, Partikeln, Hochdruck- und Hochtemperaturwasser.
Für optimale Leistung wurde die 2J6941GFa mit einem Standard-SMA-Male-Anschluss und 300 cm langen D302-Kabeln für LTE und D100-Kabeln für GNSS-Navigation abgestimmt. Wir bieten eine breite Palette alternativer Anschlüsse und Kabel für individuelle Anpassungen an.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Zellulare Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~2,4:1, ~1,2:1
Effizienz (%): ~42,5, ~40,1, ~48,0
Spitzenverstärkung (dBi): ~2,6, ~4,0, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~2,4:1, ~1,2:1
Effizienz (%): ~41,2, ~40,4, ~48,0
Spitzenverstärkung (dBi): ~1,3, ~4,1, ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
Sägefiltertyp: Vorfilter
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6941BGFa","title":"Phoenix 4G LTE/3G/2G Cellular MIMO und GNSS/GPS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"80 × 74 × 25.6","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.7","vswr":"~2.0:1","efficiency_percent":"~42.5","peakGain_dbi":"~2.6","averageGain_db":"~-3.8"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.9","vswr":"~2.4:1","efficiency_percent":"~40.1","peakGain_dbi":"~4.0","averageGain_db":"~-4.4"},{"range_mhz":"2500-2700","returnLoss_db":"~-21.6","vswr":"~1.2:1","efficiency_percent":"~48.0","peakGain_dbi":"~5.5","averageGain_db":"~-3.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-12.0","vswr":"~1.9:1","efficiency_percent":"~41.2","peakGain_dbi":"~1.3","averageGain_db":"~-4.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.9","vswr":"~2.4:1","efficiency_percent":"~40.4","peakGain_dbi":"~4.1","averageGain_db":"~-4.4"},{"range_mhz":"2500-2700","returnLoss_db":"~-20.7","vswr":"~1.2:1","efficiency_percent":"~48.0","peakGain_dbi":"~6.0","averageGain_db":"~-3.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"D100","cableLength_mm":3000}]}
