Beschreibung
Diese flache Kombinationsantenne bietet zuverlässige 4G/LTE Mobilfunk-Konnektivität und hochpräzise GNSS-Navigation in einem kompakten, robusten Gehäuse. Sie ist sowohl für kurzfristige als auch langfristige Installationen konzipiert und ideal für Automotive-, Industrie- und IoT-Anwendungen, die eine robuste Daten- und Standortleistung erfordern. Die Magnetische Halterung ermöglicht eine einfache Montage an Fahrzeugen, Baumaschinen und Metalloberflächen, während das IP67/IP69-zertifizierte Gehäuse Langlebigkeit gegen Staub, Wasser und raue Umgebungen gewährleistet. Die Antenne unterstützt eine breite Palette von Mobilfunkbändern und aktiven GNSS-Standards, was sie für weltweite Einsätze unter anspruchsvollen Bedingungen geeignet macht.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-M
- Kabellänge: 300cm
- Kabeltyp: D302 (Mobilfunk), D100 (GNSS)
Installation / Umwelt
Diese bodenunabhängige Antenne verfügt über eine leistungsstarke Magnetische Halterung, eine bevorzugte Lösung für kurzfristige oder langfristige Installationen an Baumaschinen, Fahrzeugen und Metallgebäuden ohne Erdungspflicht. Das Gehäuse besteht aus IP67/IP69-zertifiziertem, UV-stabilem ABS-Material, das Staub, Sand und Wasser widersteht und zudem Langlebigkeit für den Langzeiteinsatz im Innen- und Außenbereich bietet.

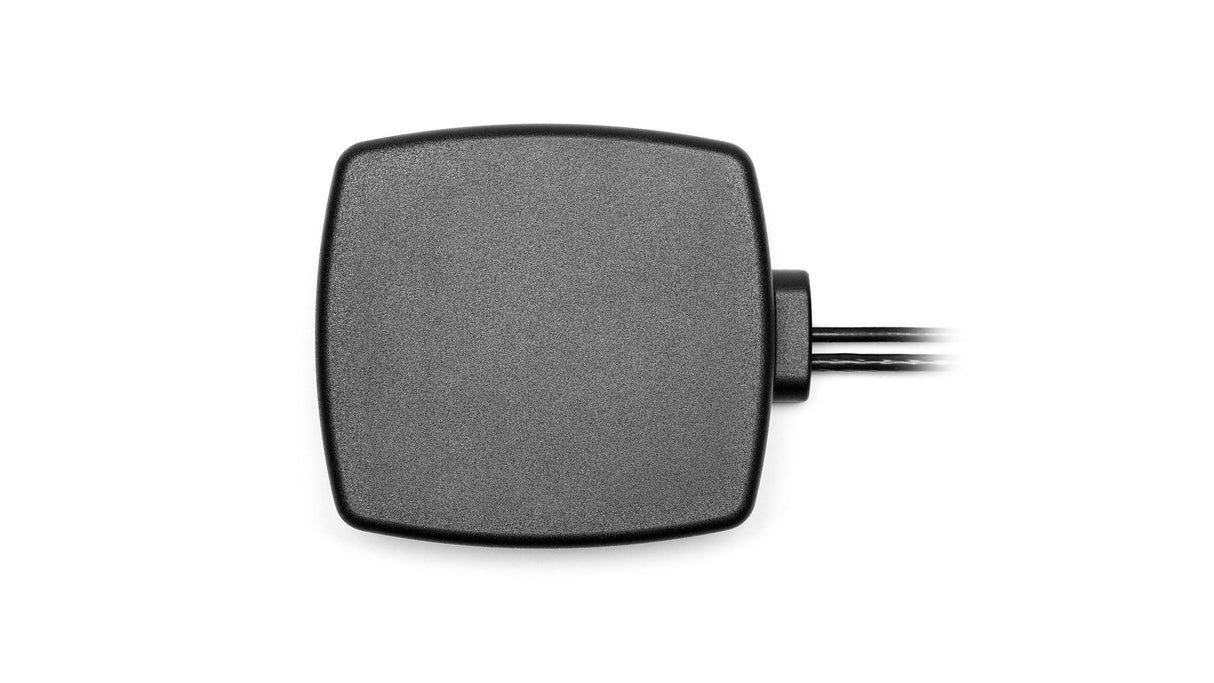

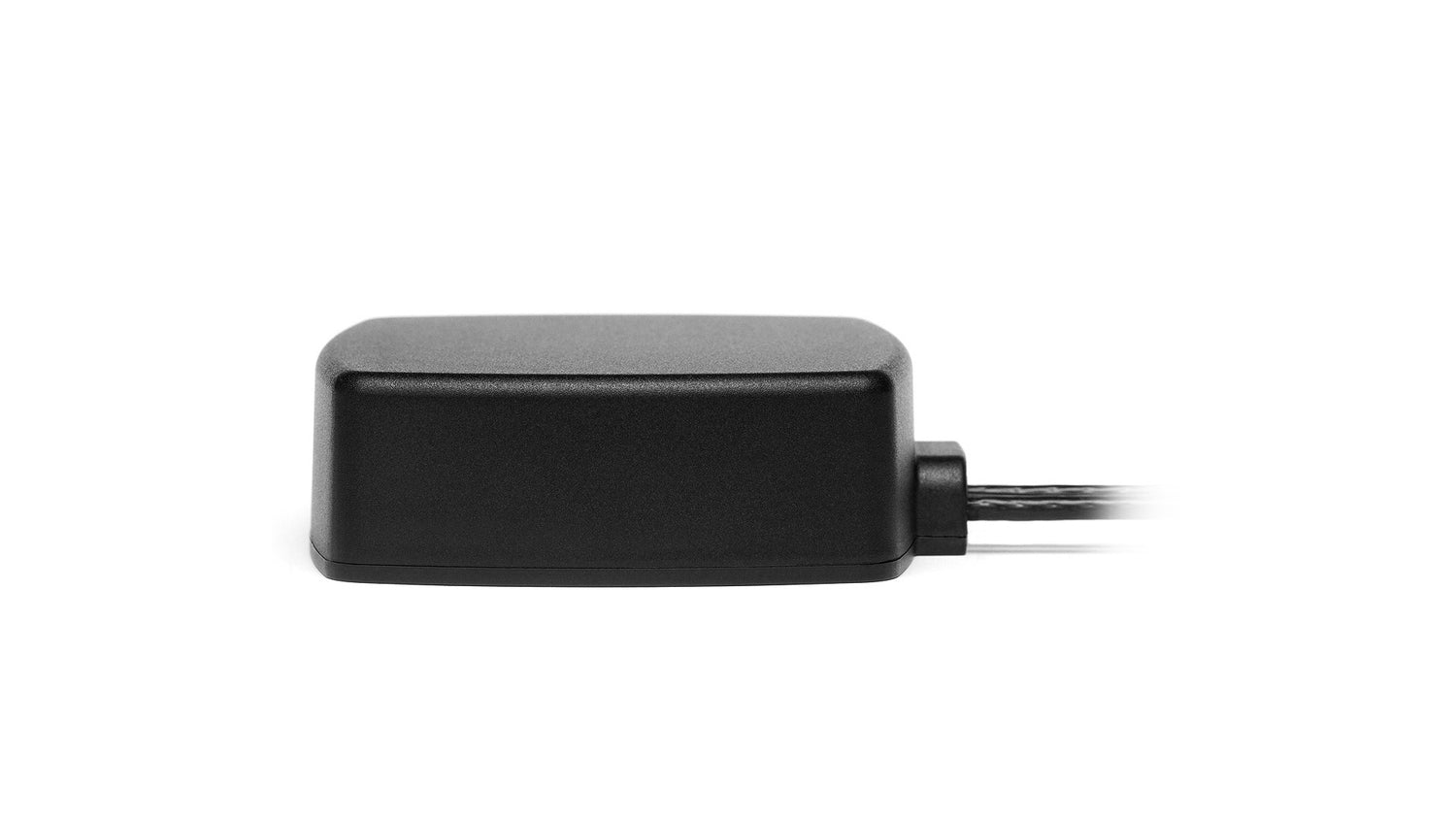

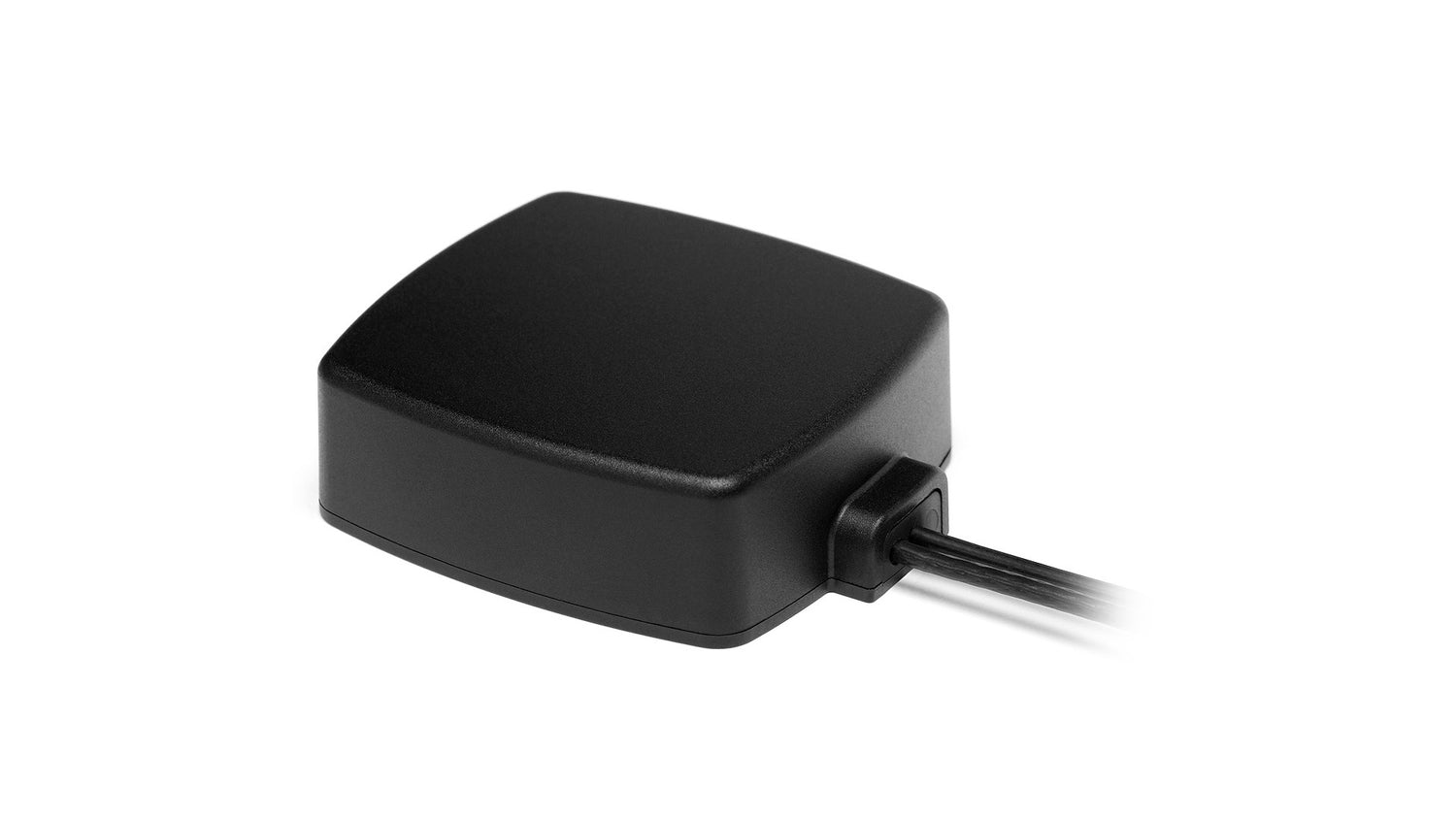

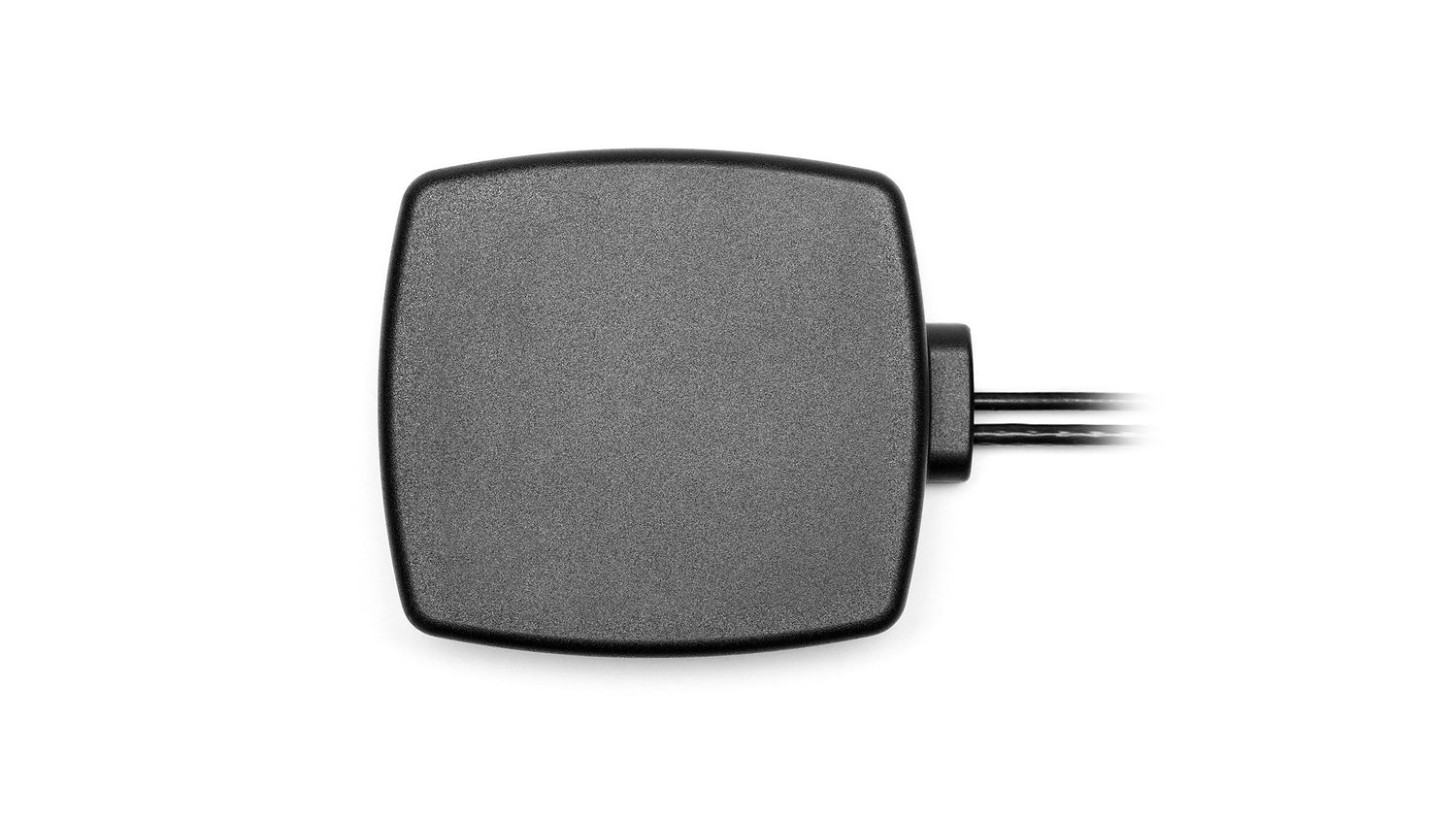

Das flache, kastenförmige Gehäuse misst 89 × 76 × 27 mm und ist aus ASA UV-stabilem Material gefertigt, das für seine Haltbarkeit bekannt ist und es ideal für extreme Umweltbedingungen macht. Diese Antenne ist vollständig IP67/IP69 zertifiziert und widersteht Staub, Sand, Partikeln, Hochdruck- und Hochtemperaturwasser.
Für optimale Leistung wurde die 2J6941MGF mit einem Standard SMA-Stecker (männlich) und 300 cm langen D302-Kabel für LTE-Mobilfunk sowie D100-Kabel für GNSS-Navigation abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Bitte kontaktieren Sie uns für Anfragen oder bei der Auswahl der Antenne.
Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 89 × 76 × 27 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,9:1, ~1,3:1
Effizienz (%): ~55,9, ~50,6, ~60,3
Spitzenverstärkung (dBi): ~4,2, ~5,6, ~5,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
