2J  |  Artikelnummer: 2J6941PGFa

2J6941PGFa 4G/LTE, GNSS Klebehalterung Antenne 3-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache 3-in-1-Antenne bietet zuverlässige 4G/LTE MIMO Konnektivität und hochpräzise GNSS-Navigation in einem kompakten, bodenplattenunabhängigen Design. Die Klebemontage ermöglicht eine einfache Installation auf Metall- und Nichtmetalloberflächen, was sie ideal für Automobil-, Industrie- und IoT-Anwendungen macht. Das robuste Gehäuse ist UV-beständig und nach IP67/IP69 klassifiziert, um Langlebigkeit in rauen Umgebungen zu gewährleisten. Die Antenne unterstützt eine breite Palette von Mobilfunkbändern und aktiven GNSS-Standards, was globale Abdeckung und präzise Positionierung für anspruchsvolle Anwendungen wie Flottenmanagement, intelligente Zähler und öffentliche Sicherheit sicherstellt.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (LTE), D100 (GNSS)

Installation / Umwelt

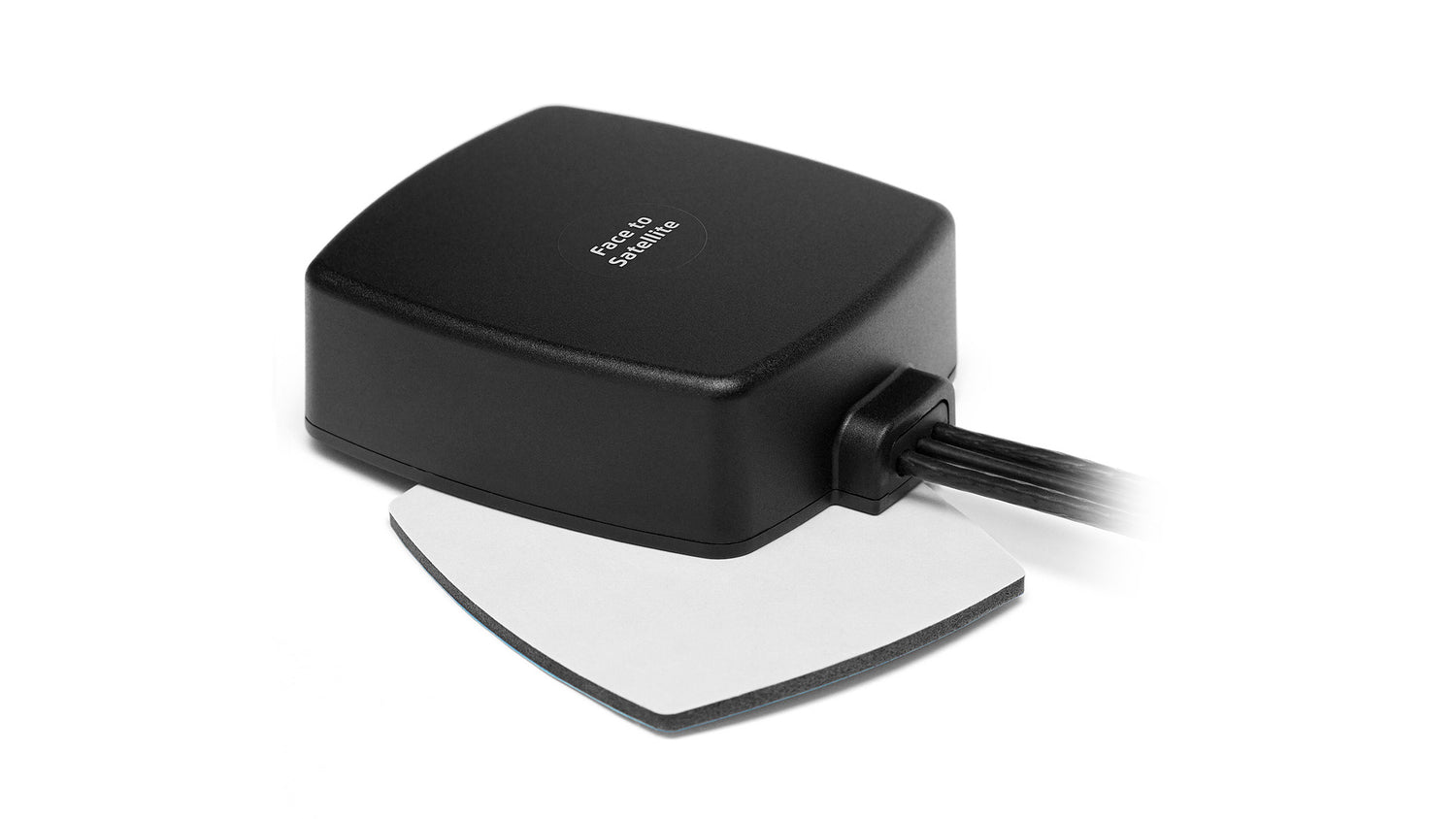

Diese bodenplattenunabhängige Antenne verfügt über eine hochwertige Klebemontage, die eine einfache Installation auf Metall- oder Nichtmetalloberflächen ohne Erdung ermöglicht.

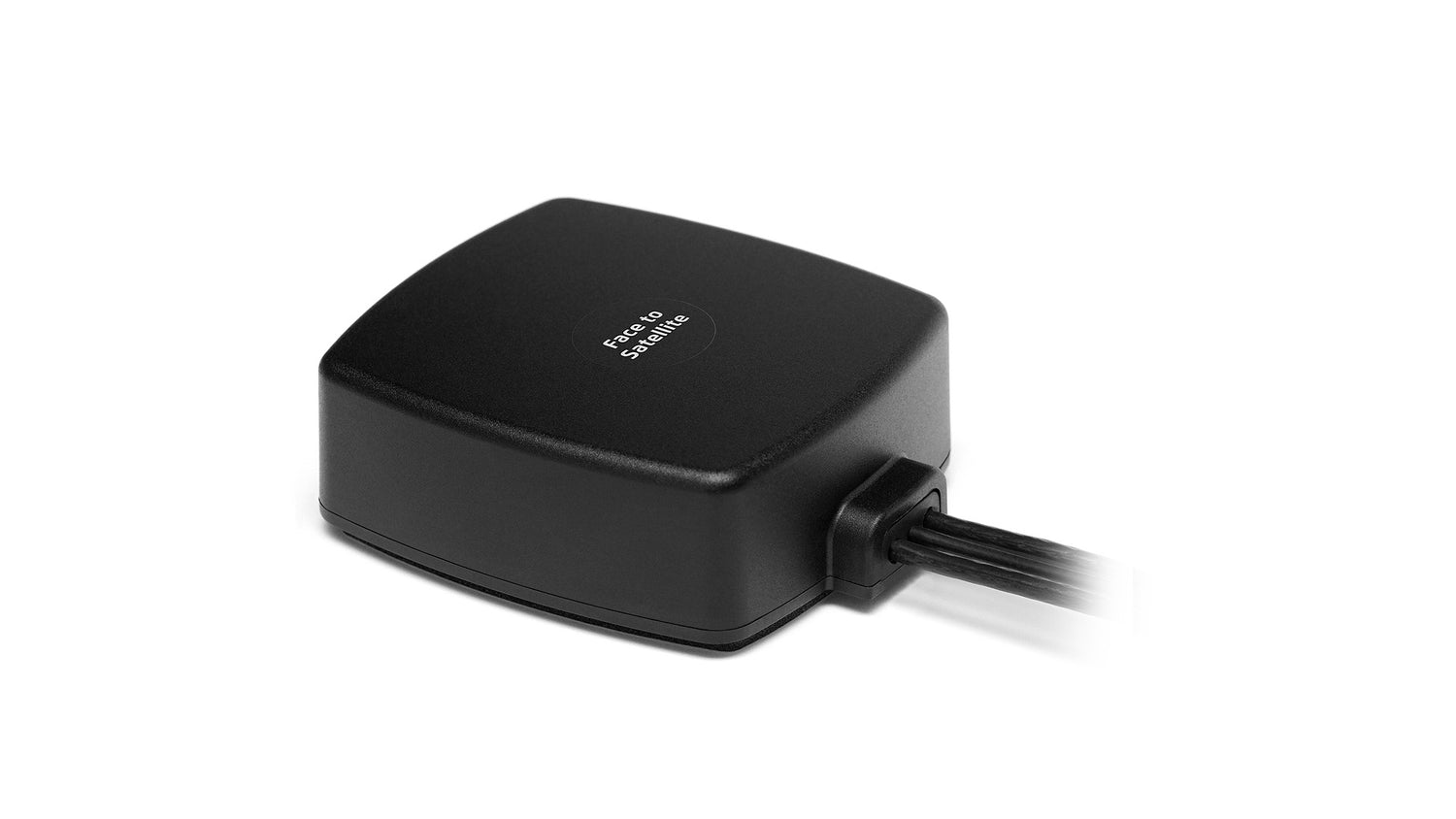

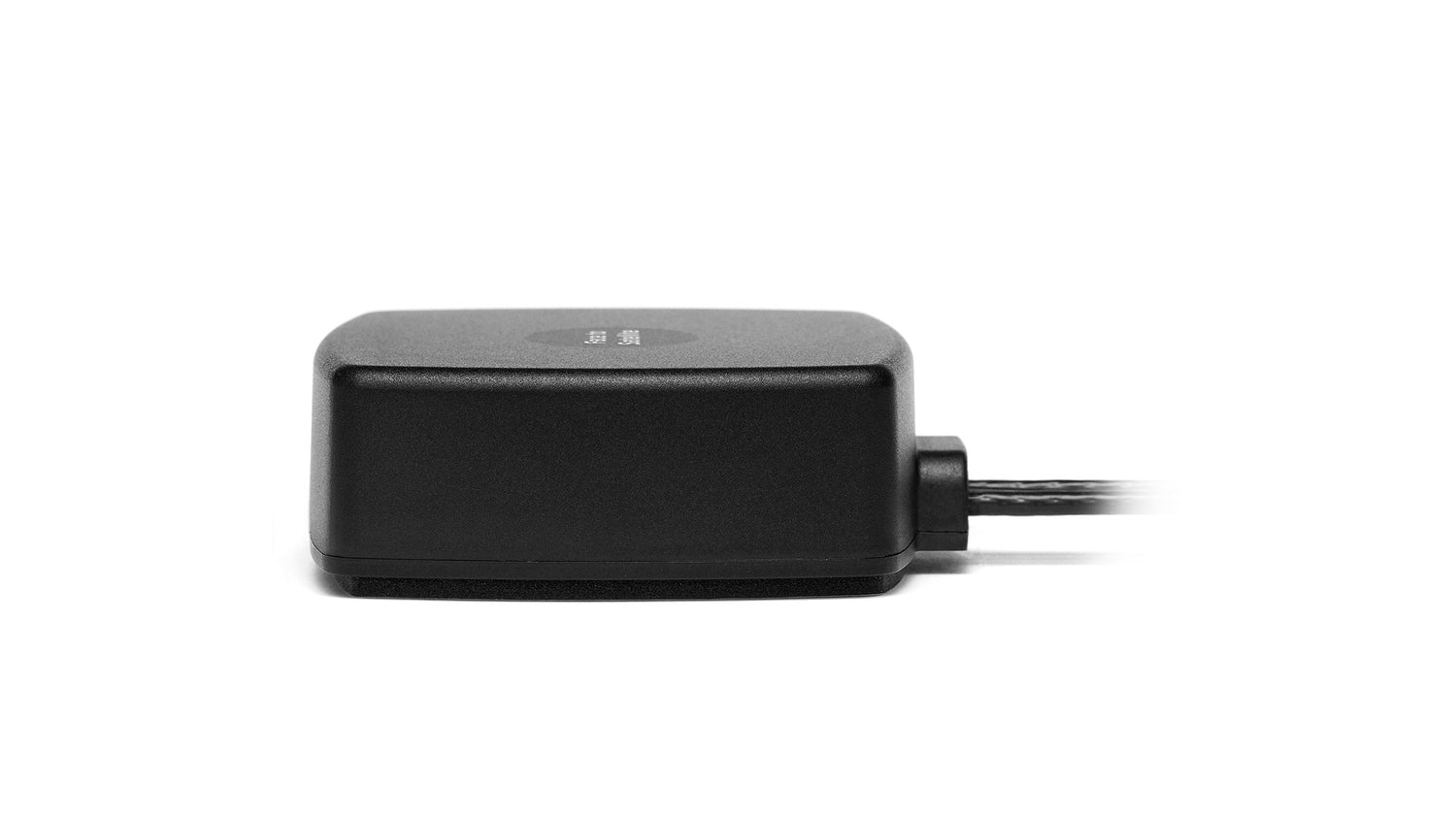

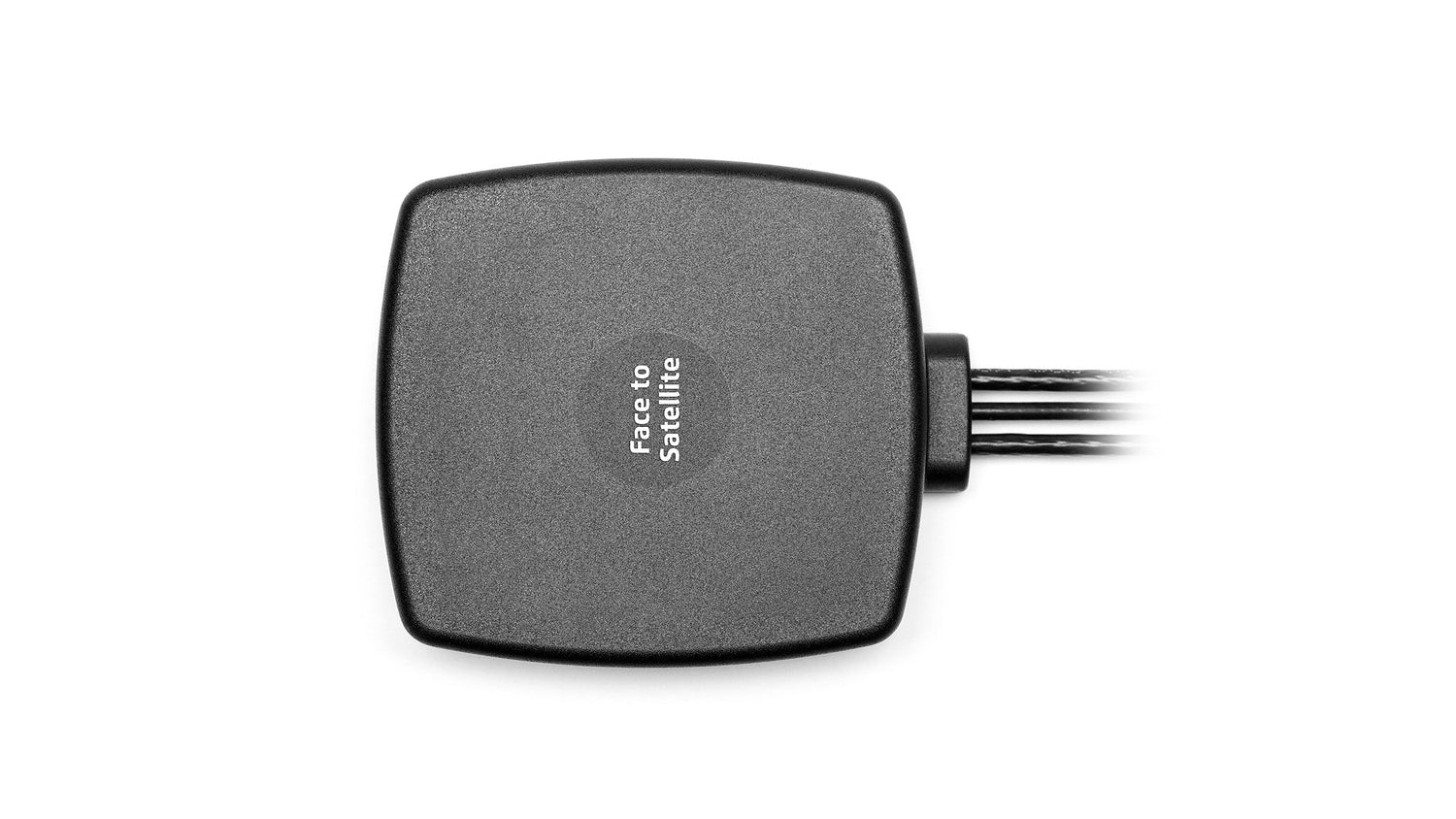

Das flache, kastenförmige Gehäuse misst 89 × 76 × 30 mm und wird aus ASA UV-stabilem Material gefertigt, das für seine Langlebigkeit bekannt ist und sich ideal für extreme Umweltbedingungen eignet. Das Gehäuse besteht aus IP67/IP69 klassifiziertem ABS UV-stabilem Material, das Staub, Sand und Wasser widersteht und zudem eine lange Lebensdauer für den Einsatz im Innen- und Außenbereich bietet.

Für optimale Leistung wurde der 2J6941PGFa mit einem Standard-SMA-Male-Stecker und 300 cm langen D302-Kabeln für LTE-Mobilfunk sowie D100-Kabeln für GNSS-Navigation abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Bitte kontaktieren Sie uns für Anfragen oder bei Bedarf an Antennenauswahl.

Alle unsere Produkte werden ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 89 × 76 × 30 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~1,9:1, ~1,3:1
Effizienz (%): ~50,7, ~50,8, ~60,4
Spitzenverstärkung (dBi): ~3,6, ~5,5, ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~1,8:1, ~1,3:1
Effizienz (%): ~50,3, ~55,3, ~61,5
Spitzenverstärkung (dBi): ~2,7, ~5,2, ~6,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen
