2J  |  Artikelnummer: 2J6947Ba

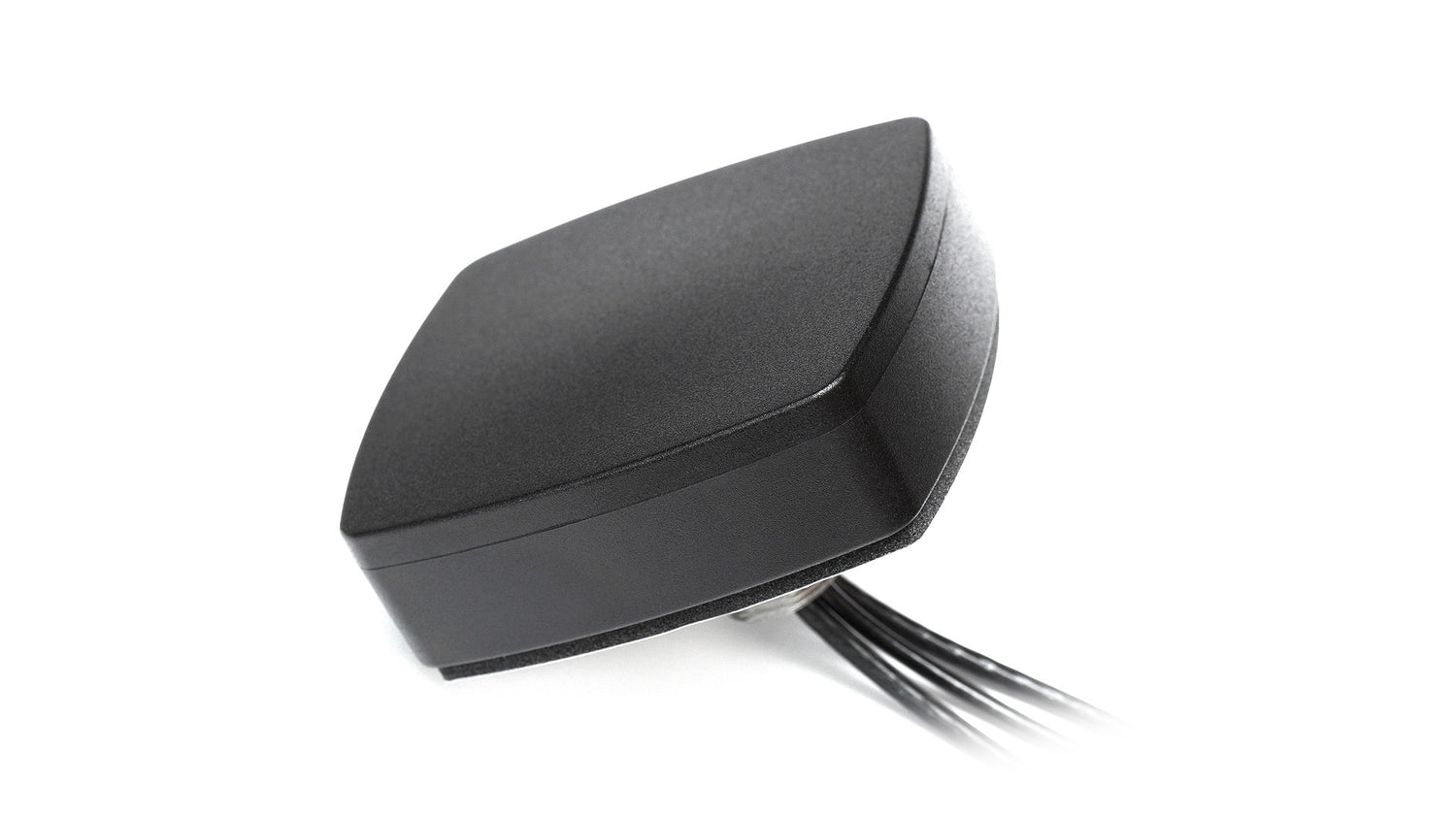

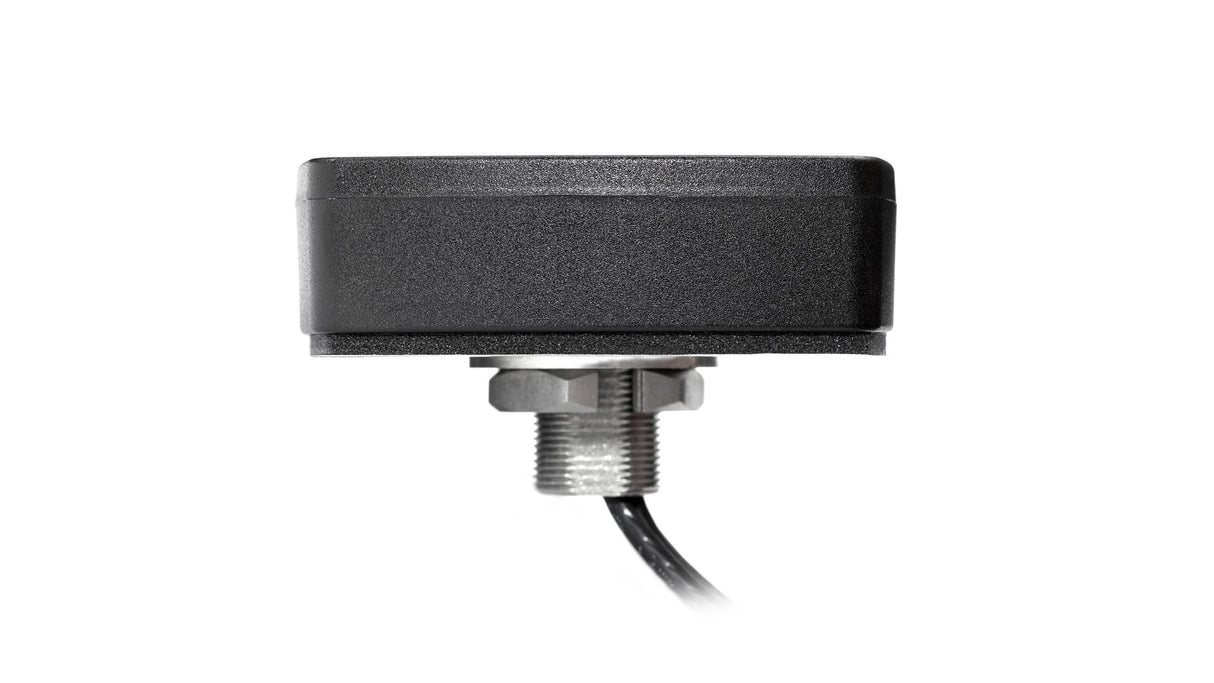

2J6947Ba 4G/LTE, Wi-Fi 6E/7 Schraubmontage Antenne 3-in-1 SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, ultrabreitbandige Antenne bietet robuste Konnektivität, indem sie duales 4G LTE MIMO und Tri-Band W-lan 6E/7-Unterstützung in einer einzigen, bodenflächenunabhängigen Schraubbefestigungslösung kombiniert. Entwickelt für hohe Datenraten und zuverlässige Leistung, ist sie ideal für IoT, Automatisierung, Fahrzeug-Konnektivität, Smart Home und anspruchsvolle industrielle Anwendungen. Die Antenne ist vollständig wasserdicht und staubresistent, was sie für die dauerhafte Installation an Fahrzeugen, Gebäuden und anderen Außenflächen geeignet macht. Ihre anti-rotierende Befestigung und das robuste Gehäuse gewährleisten eine langfristige Haltbarkeit in rauen Umgebungen.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: D302

Installation / Umwelt

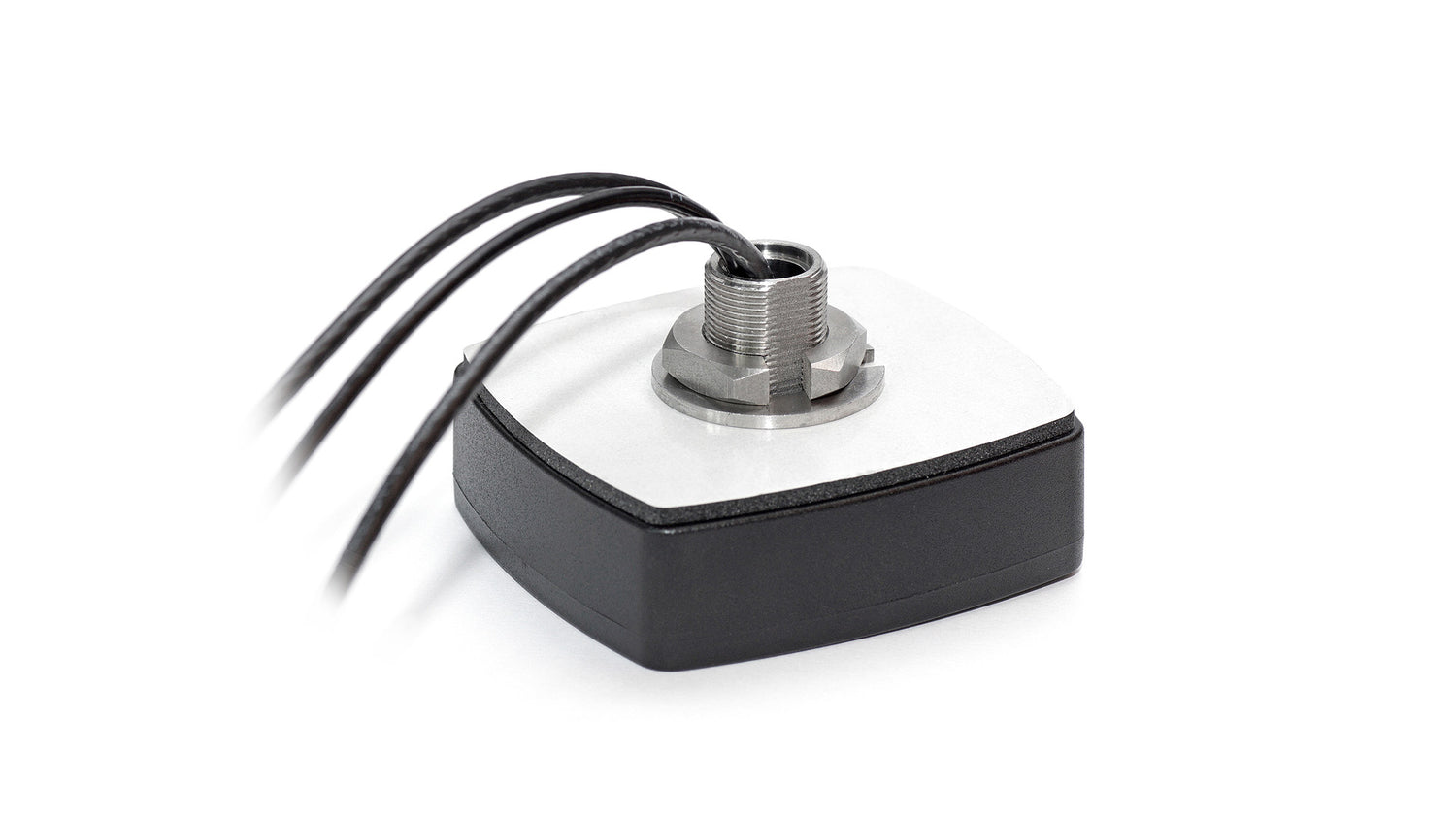

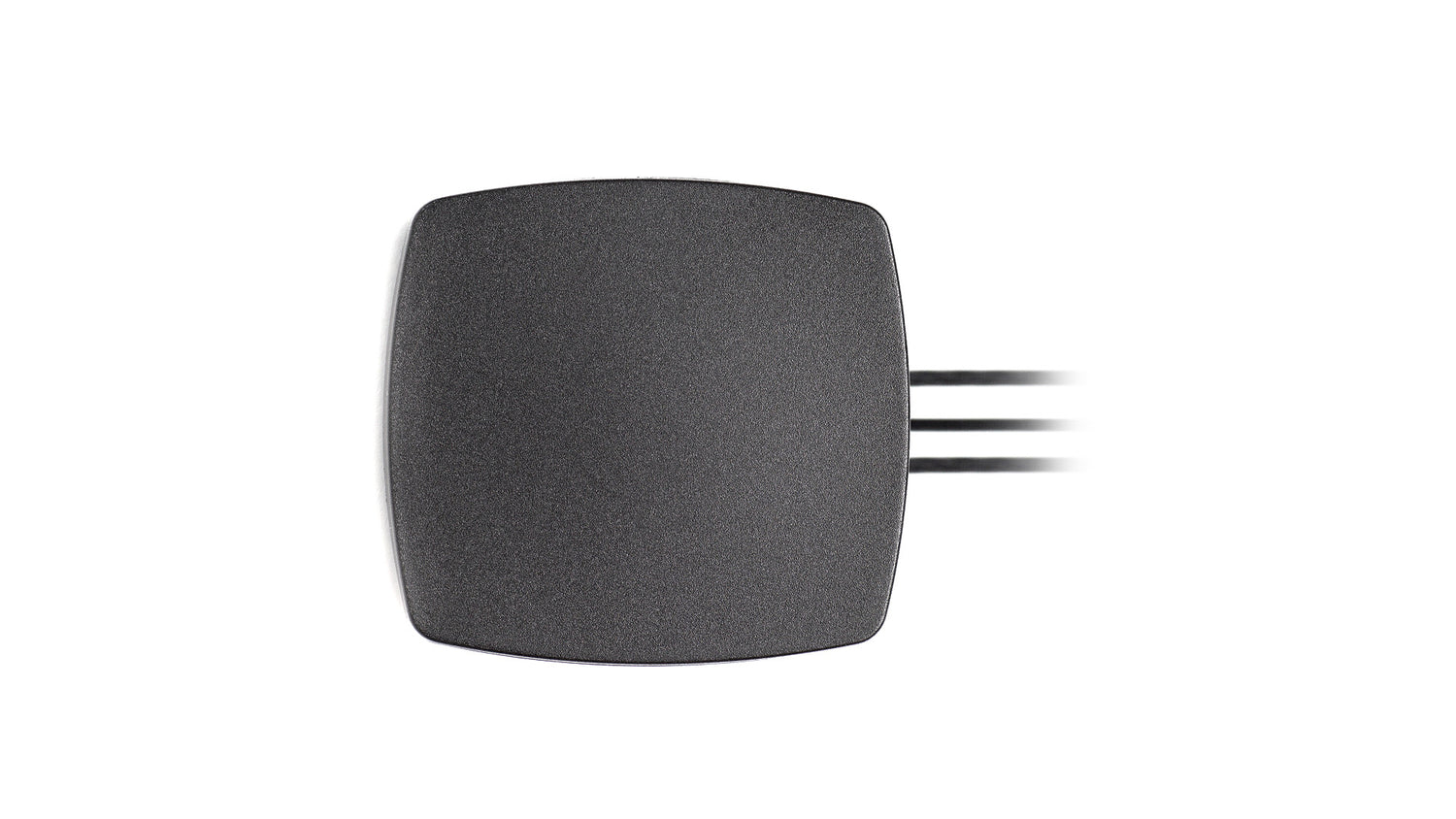

Das flache, kastenförmige Antennengehäuse (80 x 74 x 25,6 mm) wird aus PC/ASA-Material gefertigt und ist in den Farben Weiß und Schwarz erhältlich. Vollständig IP67- und IP69-zertifiziert, ist diese Antenne wasserdicht und resistent gegen Staub und andere Partikel, die die Antennenfunktion beeinträchtigen könnten. Mit einer anti-rotierenden Schraubbefestigung und bodenflächenunabhängig kann diese Antenne dauerhaft an Gebäuden, Fahrzeugen und anderen Außenflächen installiert werden, ohne dass eine Erdung oder Freiraum erforderlich ist.
Die 2J6947Ba ist für optimale Leistung abgestimmt und wird mit einem standardmäßigen SMA-M-Stecker sowie 300 cm langen D302-Kabeln geliefert. Alternative Stecker und Kabel sind für Anpassungen verfügbar.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm

Konnektivität 1 - Mobilfunk/4G LTE (MIMO 1)

Standards: 2G, 3G, 4G
Frequenz (MHz): 698-960, 1710-2170, 2500-2700
VSWR: ~2,0:1, ~2,4:1, ~1,2:1
Effizienz (%): ~42,5, ~25,1, ~30,0
Spitzenverstärkung (dBi): ~3,9, ~2,0, ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE (MIMO 2)

Standards: 2G, 3G, 4G
Frequenz (MHz): 698-960, 1710-2170, 2500-2700
VSWR: ~1,9:1, ~2,4:1, ~1,2:1
Effizienz (%): ~35,2, ~23,4, ~38,0
Spitzenverstärkung (dBi): ~3,8, ~2,1, ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4/5,0/6,0 GHz Tri-Band W-lan 6E/7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~2,0:1, ~1,3:1, ~1,2:1
Effizienz (%): ~24,7, ~27,4, ~30,0
Spitzenverstärkung (dBi): ~-0,2, ~1,7, ~4,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6947Ba","title":"Phoenix 4G LTE/3G/2G MIMO und 2.4/5.0/6.0GHz W-lan 6E / W-lan 7 Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"80 × 74 × 25.6","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.7","vswr":"~2.0:1","efficiency_percent":"~42.5","peakGain_dbi":"~3.9","averageGain_db":"~-3.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.9","vswr":"~2.4:1","efficiency_percent":"~25.1","peakGain_dbi":"~2.0","averageGain_db":"~-5.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-21.6","vswr":"~1.2:1","efficiency_percent":"~30.0","peakGain_dbi":"~4.1","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-12.0","vswr":"~1.9:1","efficiency_percent":"~35.2","peakGain_dbi":"~3.8","averageGain_db":"~-4.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.9","vswr":"~2.4:1","efficiency_percent":"~23.4","peakGain_dbi":"~2.1","averageGain_db":"~-6.1"},{"range_mhz":"2500-2700","returnLoss_db":"~-20.7","vswr":"~1.2:1","efficiency_percent":"~38.0","peakGain_dbi":"~4.5","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan (Tri-Band)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","BT","ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.4","vswr":"~2.0:1","efficiency_percent":"~24.7","peakGain_dbi":"~-0.2","averageGain_db":"~-6.1"},{"range_mhz":"4920-5925","returnLoss_db":"~-18.0","vswr":"~1.3:1","efficiency_percent":"~27.4","peakGain_dbi":"~1.7","averageGain_db":"~-5.6"},{"range_mhz":"5925-7125","returnLoss_db":"~-18.5","vswr":"~1.2:1","efficiency_percent":"~30.0","peakGain_dbi":"~4.1","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"W-lan","type":"SMA-Male","cableType":"D302","cableLength_mm":3000}]}
