2J  |  Artikelnummer: 2J6950MPGF

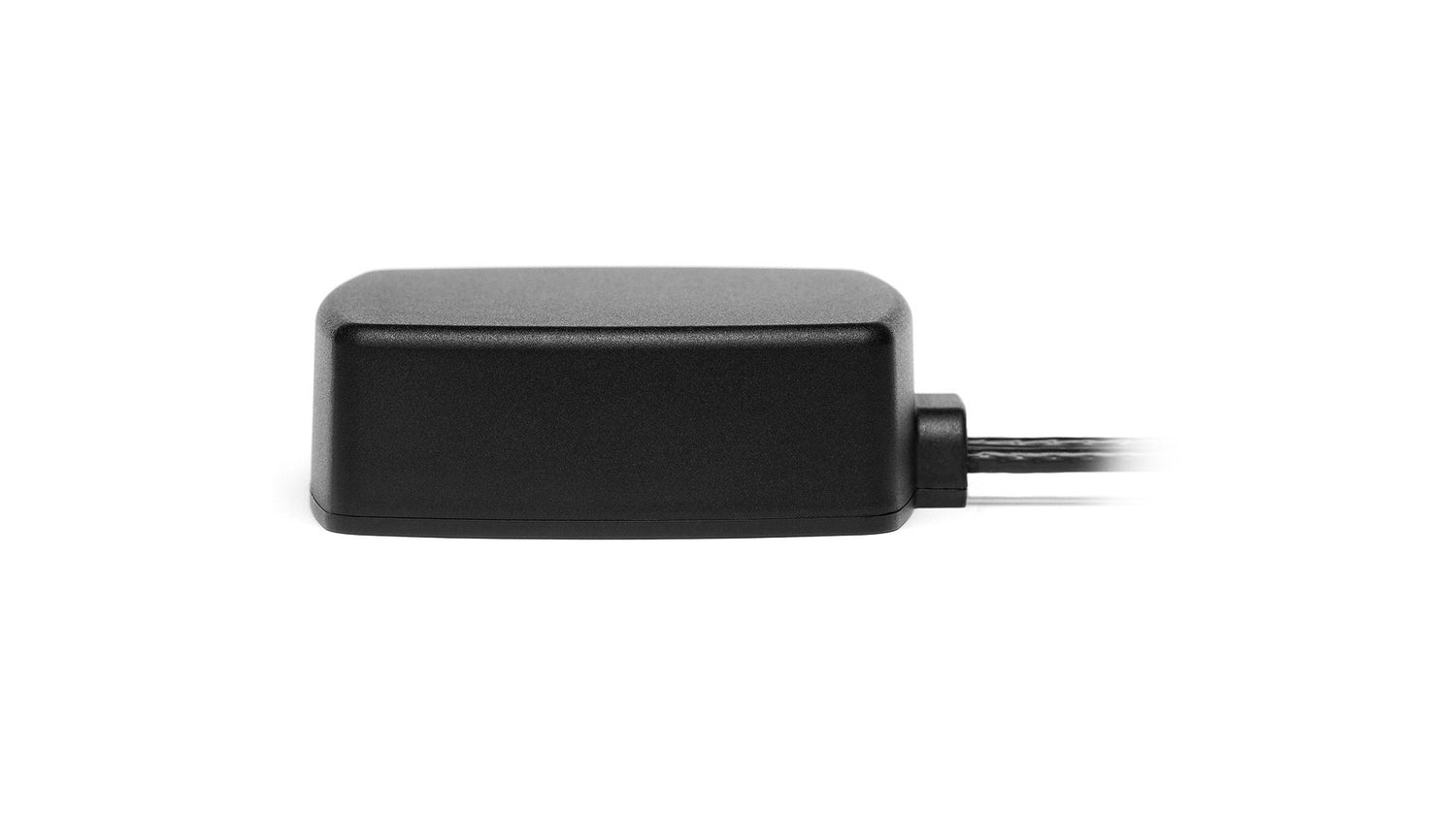

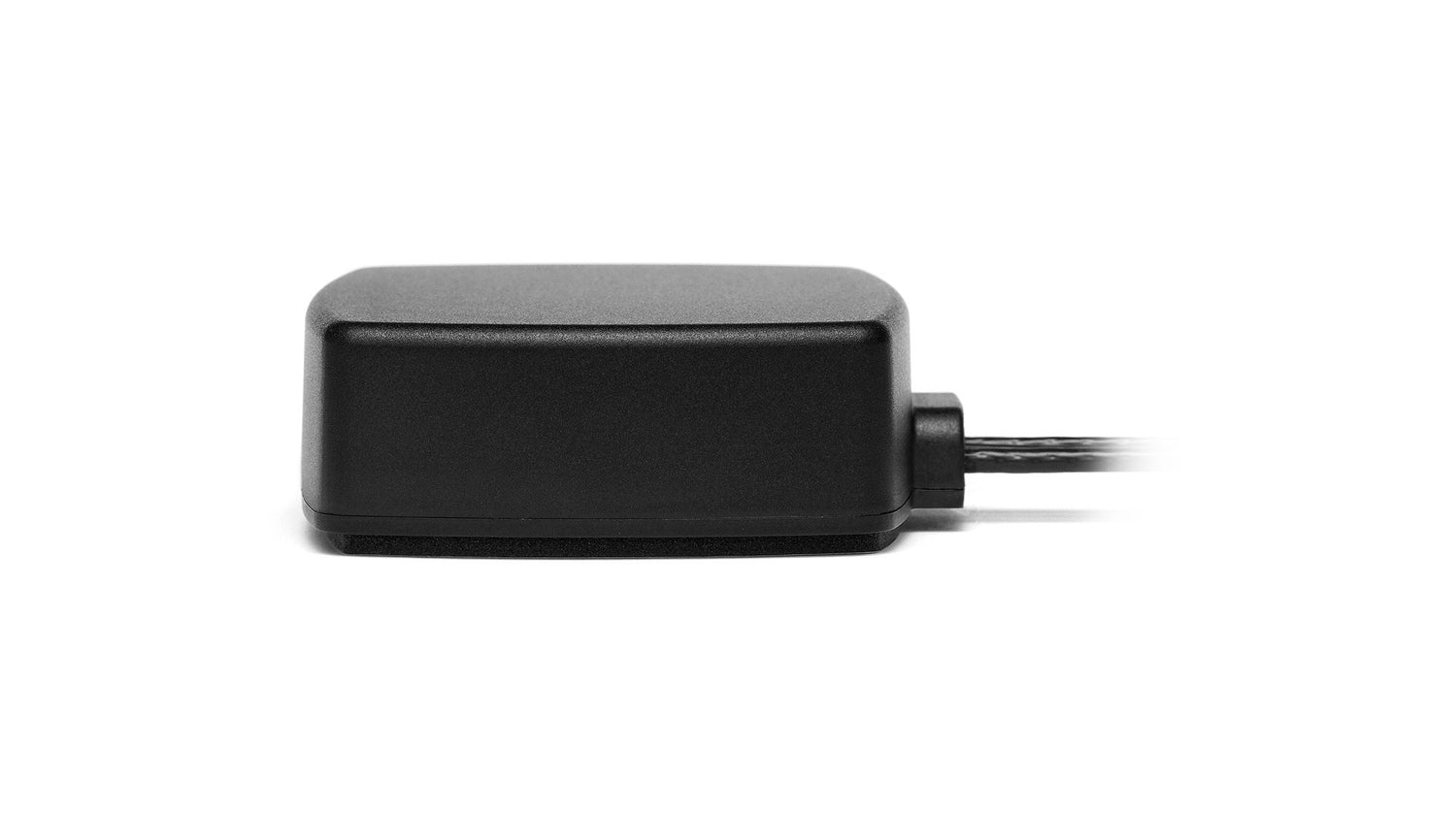

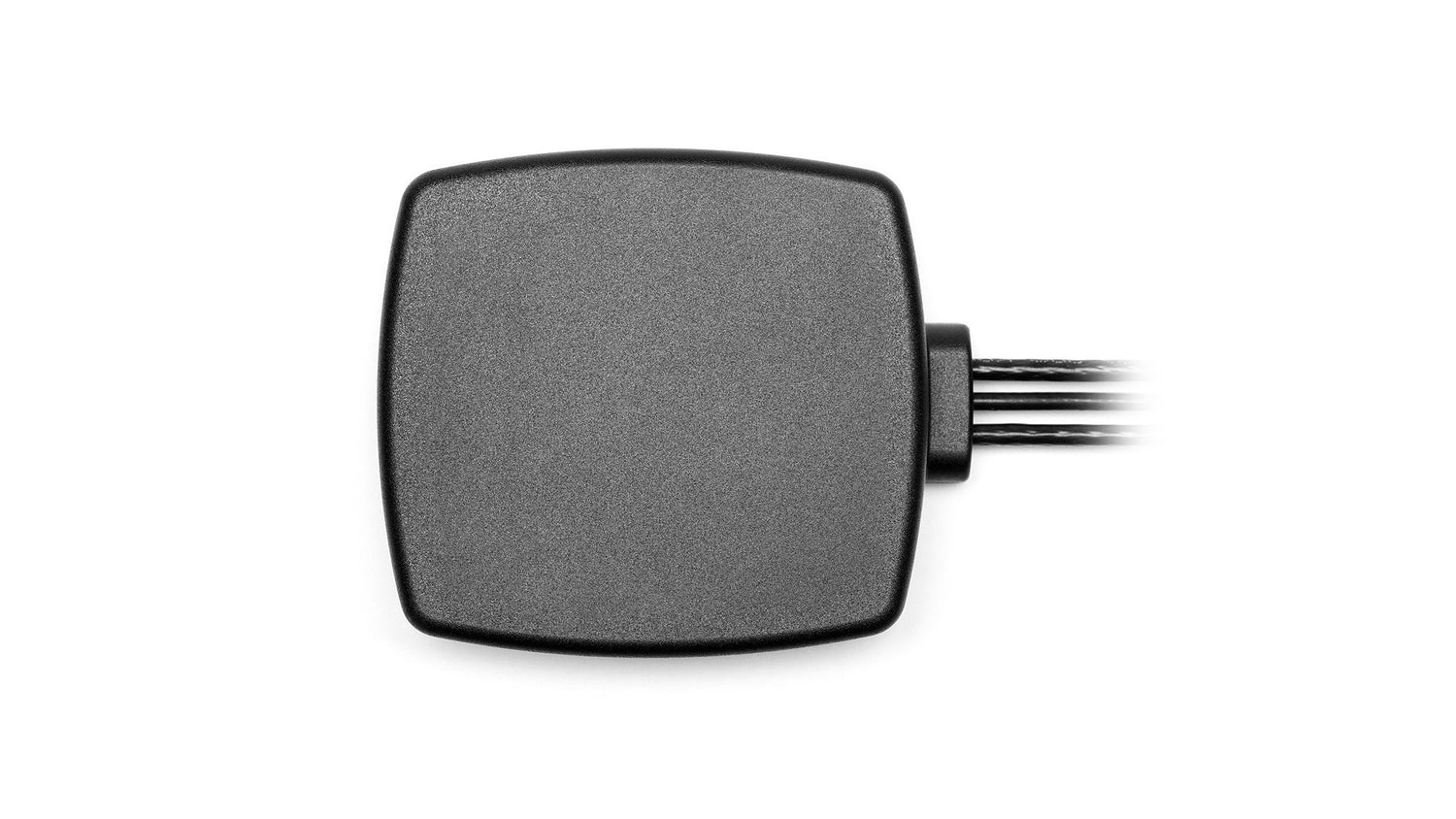

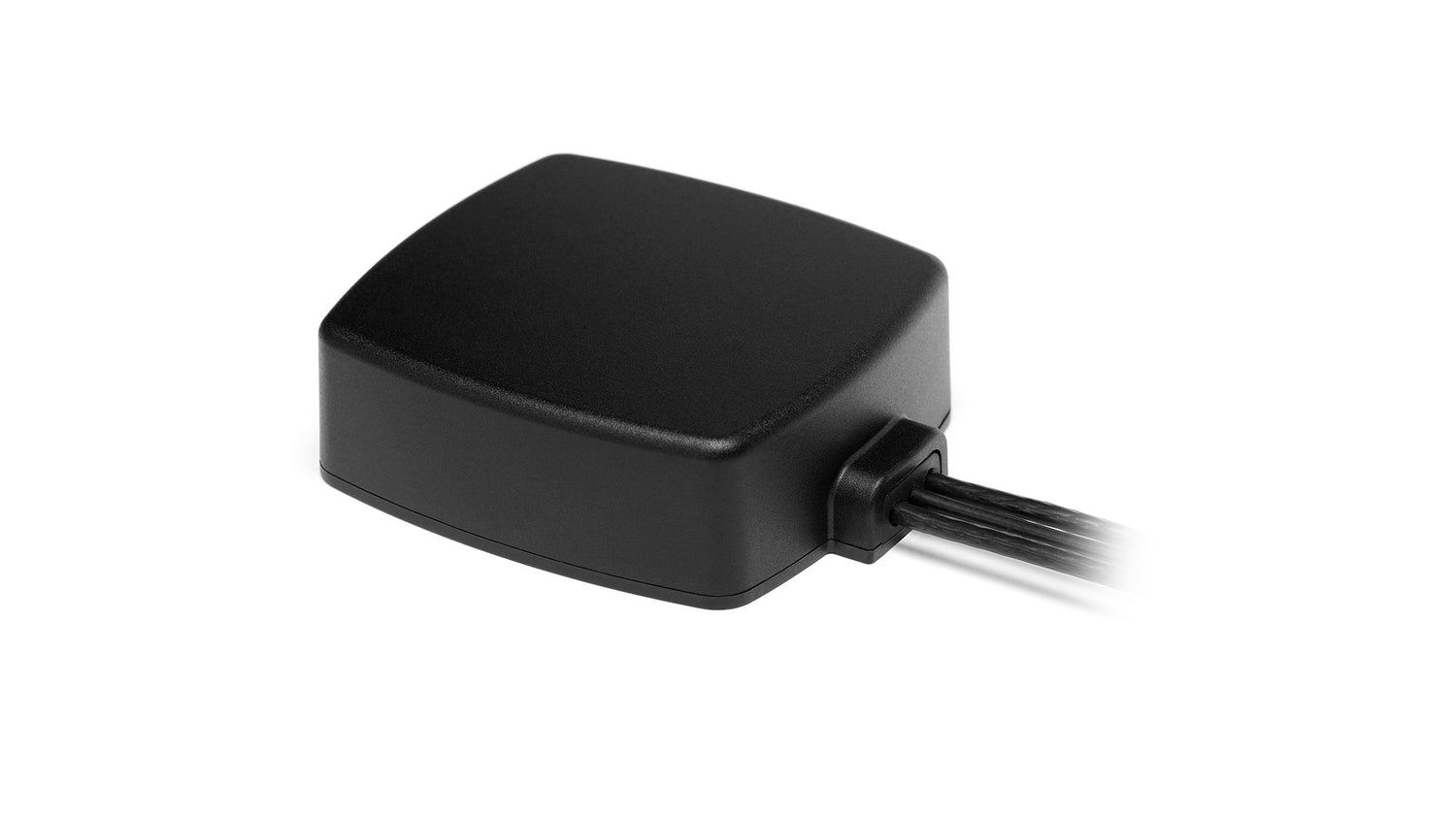

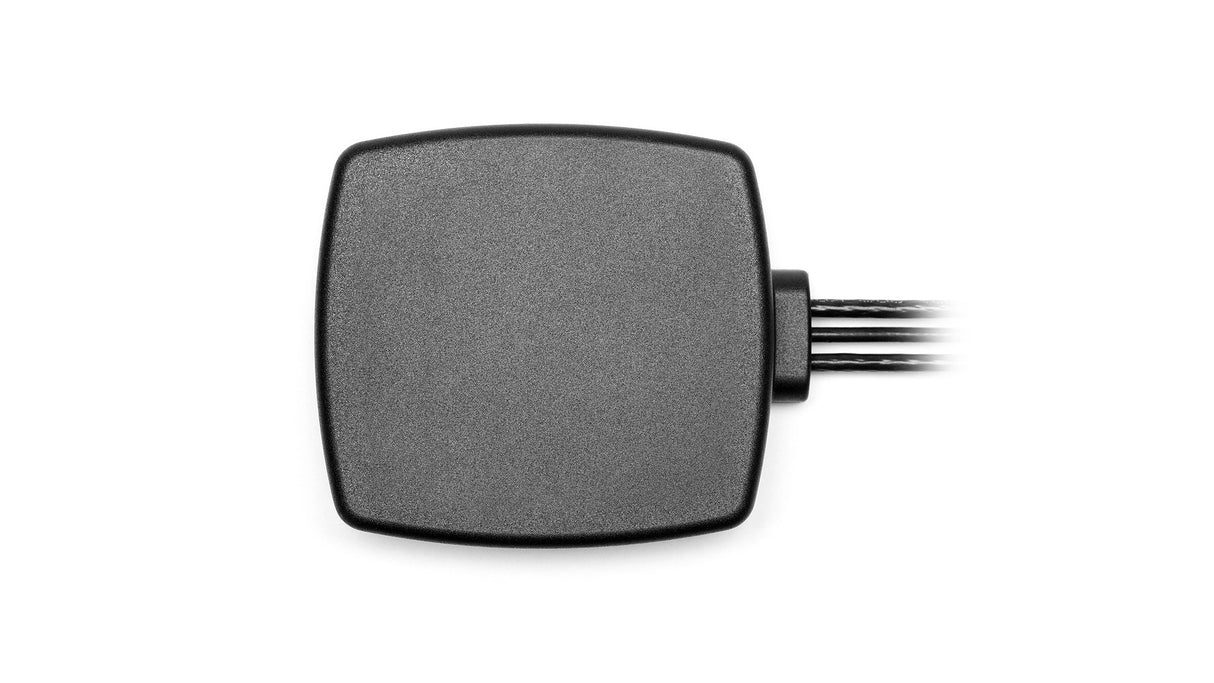

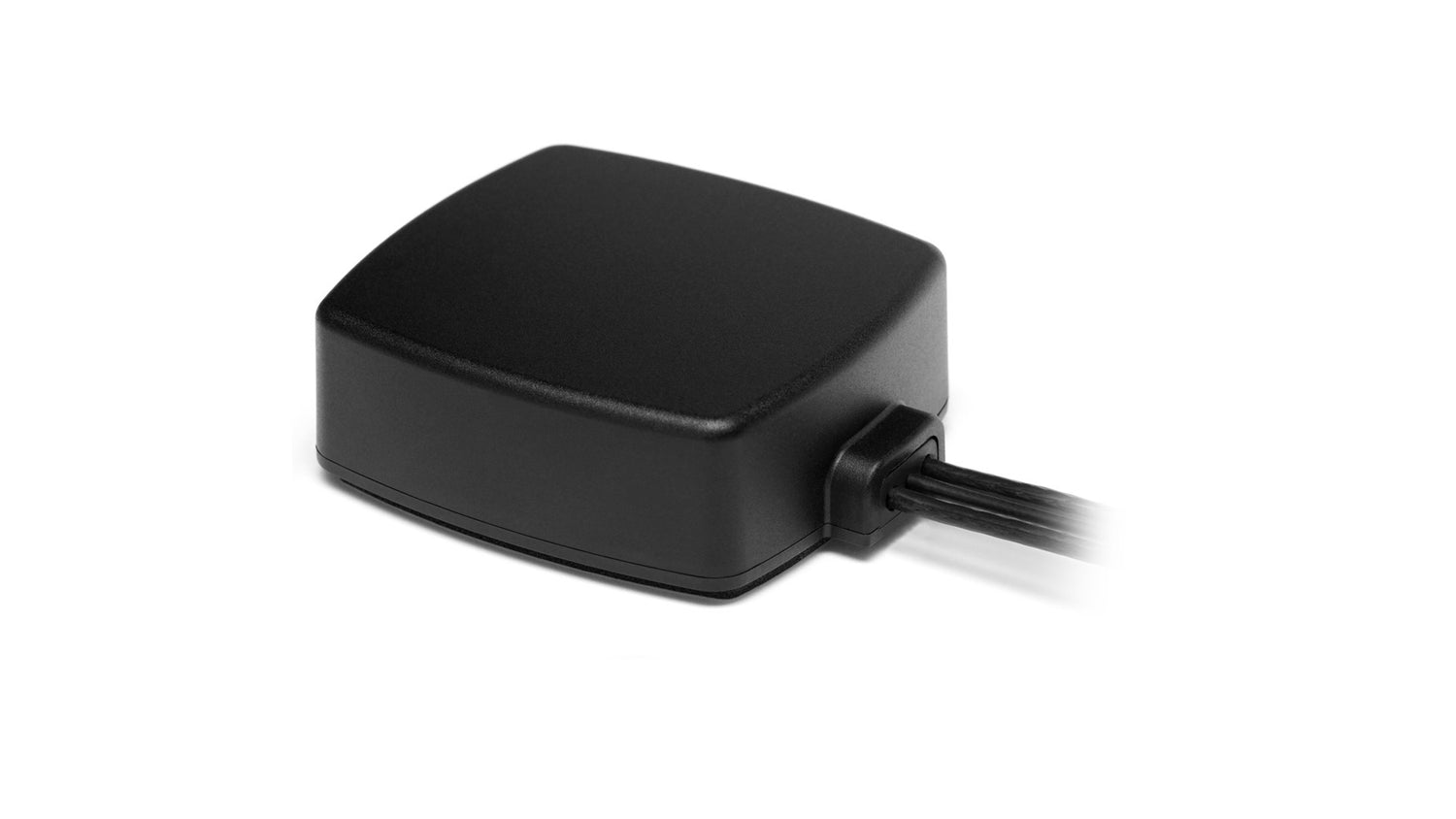

2J6950MPGF 4G/LTE, GNSS, Wi-Fi, ISM magnetische/klebehalterung Antenne 3-in-1 SMA-M/RPSMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese fortschrittliche 3-in-1-Antenne ist für zuverlässige Konnektivität über Mobilfunk (4G/LTE/3G/2G), GNSS und W-lan/ISM-Bänder konzipiert und eignet sich ideal für Anwendungen, die eine robuste Leistung in anspruchsvollen Umgebungen erfordern. Ihr flaches, bodenunabhängiges Design gewährleistet eine konstante Signalqualität sowohl für mobile als auch stationäre Installationen. Die magnetische Halterung/Klebemontage bieten flexible und sichere Befestigungsmöglichkeiten auf verschiedenen Oberflächen, während das robuste Gehäuse mit IP67/IP69-Schutz vor Staub, Wasser und UV-Strahlung schützt. Typische Anwendungsfälle sind Asset-Tracking, Smart Metering, Navigation, Automatisierung und Flottenmanagement.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (Mobilfunk & W-lan/ISM), RP-SMA-Stecker (GNSS)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (Mobilfunk & W-lan/ISM), D100 (GNSS)

Installation / Umwelt

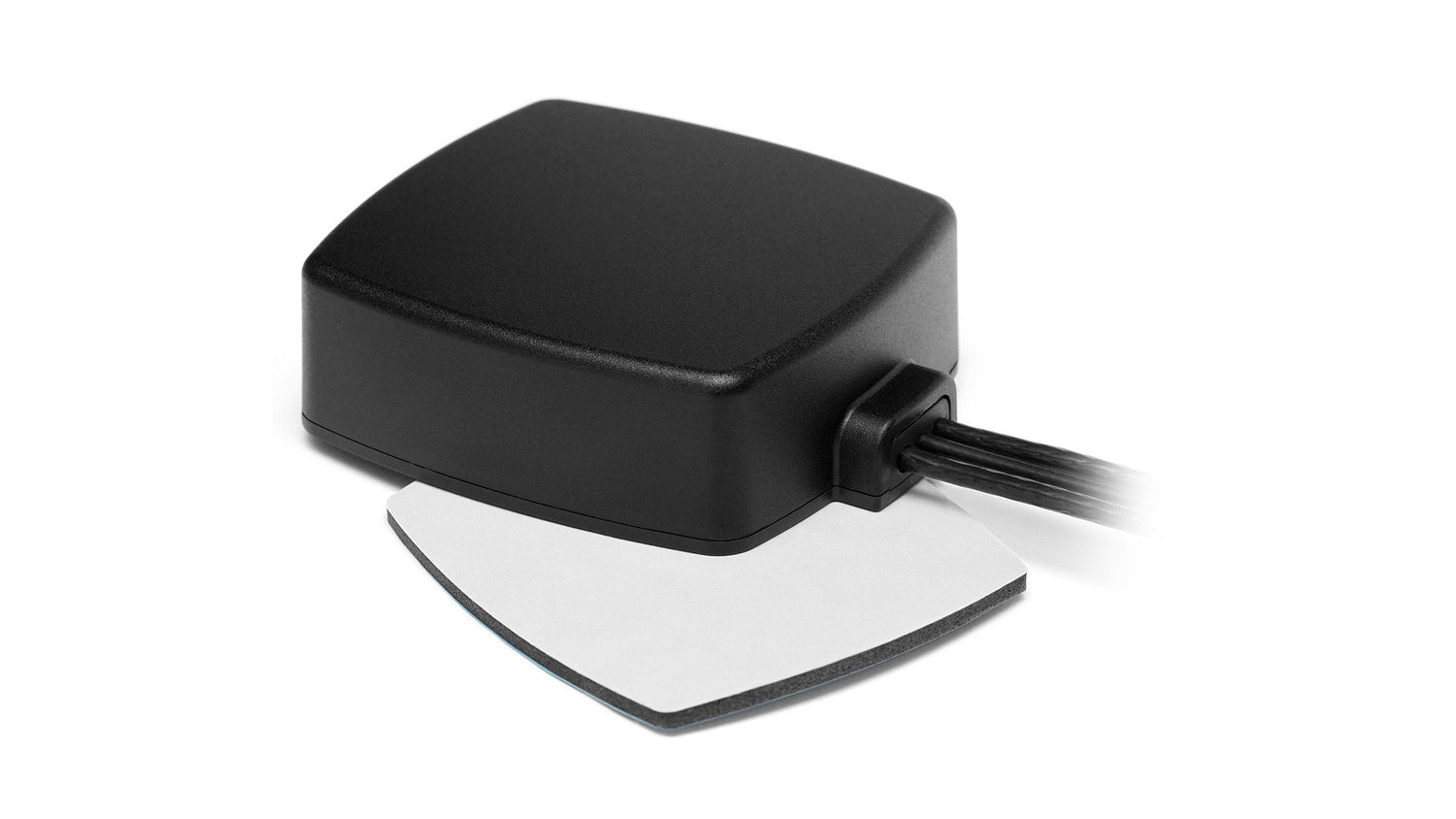

Das mehrkabelige Modell 2J6950MPGF wird mit einer magnetischen Halterung/Klebemontage geliefert, die eine einfache und sichere Antennenmontage an jedem freien Platz ohne Erdung ermöglicht.
Das flache Gehäuse in Boxform misst 89 × 76 × 27/30 mm und besteht aus dem besonders langlebigen, UV-stabilen ASA-Material mit IP67/IP69-Schutz, das die Antenne vor Staub, Sand und Wassereintritt schützt und sie ideal für temporäre oder permanente Installationen in rauen Umgebungen macht. Empfohlene Betriebstemperaturen und Lagertemperaturen liegen zwischen -40°C und +85°C.
Die Kabel sind mit Standard-SMA-Steckern und 300 cm langen D302-Kabeln (Mobilfunk & 2.4/5.0 GHz ISM) sowie RP-SMA-Steckern und D100-Kabeln (GNSS-Navigation) für überlegene Antennenleistung ausgestattet. Darüber hinaus sind zahlreiche alternative Stecker und Kabel für individuelle Anpassungen erhältlich.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Multi-Technologie
Mobilfunk-Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 89 × 76 × 27/30 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~2.4:1, ~1.2:1
Effizienz (%): ~45.5, ~26.2, ~31.0
Spitzenverstärkung (dBi): ~3.5, ~2.2, ~4.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2.4/5.0 GHz ISM

Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.3:1, ~1.7:1
Effizienz (%): ~38.4, ~25.6
Spitzenverstärkung (dBi): ~3.8, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6950MPGF","title":"CELLULAR/LTE, 2.4/5.0 GHz ISM und GNSS Magnet-/Klebemontage-Antenne","mountingType":"Magnet-/Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"89 × 76 × 27/30","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.7","vswr":"~2.0:1","efficiency_percent":"~45.5","peakGain_dbi":"~3.5","averageGain_db":"~-3.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-7.9","vswr":"~2.4:1","efficiency_percent":"~26.2","peakGain_dbi":"~2.2","averageGain_db":"~-5.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-21.6","vswr":"~1.2:1","efficiency_percent":"~31.0","peakGain_dbi":"~4.2","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM/Wi-Fi","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-18.0","vswr":"~1.3:1","efficiency_percent":"~38.4","peakGain_dbi":"~3.8","averageGain_db":"~-4.2"},{"range_mhz":"4920-5925","returnLoss_db":"~-12.8","vswr":"~1.7:1","efficiency_percent":"~25.6","peakGain_dbi":"~2.8","averageGain_db":"~-6.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"ISM/Wi-Fi","type":"RP-SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"D100","cableLength_mm":3000}]}
