2J  |  Artikelnummer: 2J6975BGF

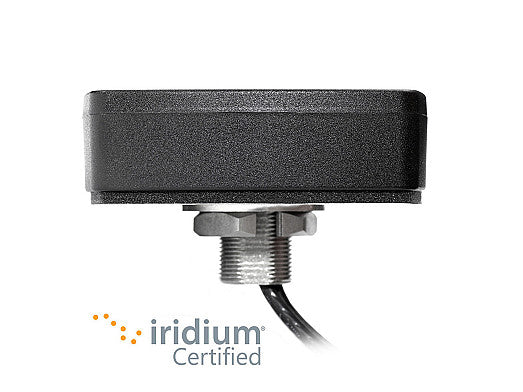

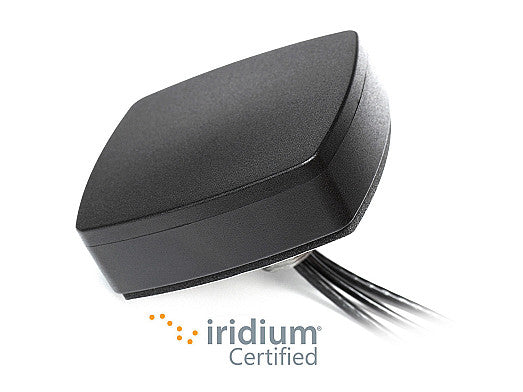

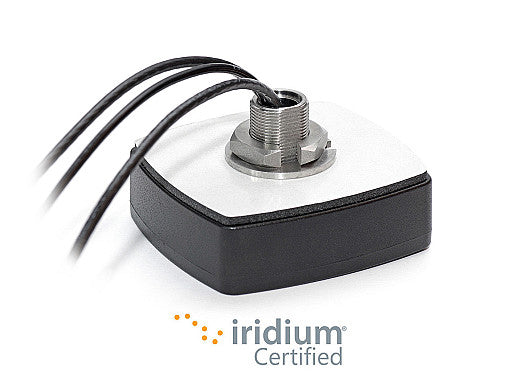

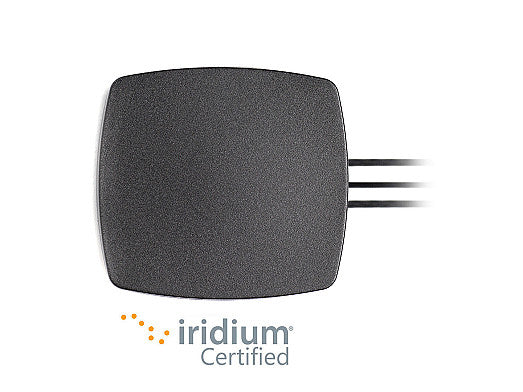

2J6975BGF 5G, GNSS, Iridium Schraubmontage Antenne 3-in-1 SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 3-in-1-Antenne bietet zuverlässige Konnektivität für 5G NR, 4G LTE, 3G, 2G Mobilfunk, GNSS (GPS, QZSS, Galileo, GLONASS) und Iridium-Satellitennetzwerke. Ihr kompaktes, bodenflächenunabhängiges Design gewährleistet eine robuste Signalstärke und Effizienz, was sie ideal für Tracking, Navigation, Industrieanlagen, Marine, Automobilbereich sowie globale Sprach-/Datenkommunikation macht. Die Antenne verfügt über ein omnidirektionales Strahlungsmuster für Mobilfunk, hemisphärische Abdeckung für GNSS und Iridium und ist für den Innen- und Außeneinsatz mit UV-stabilem ABS-Gehäuse und Anti-Rotations-Befestigung konzipiert. Zertifiziert nach IP67 und IP69, hält sie rauen Umgebungen und extremen Temperaturen stand und garantiert langfristige Haltbarkeit und Leistung.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm

Installation / Umwelt

Für Innen- und Außenanwendungen wird schwarzes/weißes ABS UV-stabil verwendet, das die Antenne vor Temperaturen zwischen -40 °C und +80 °C schützt. Mit einem Anti-Rotations-Mechanismus und bodenflächenunabhängigem Design ist diese Antenne einfach zu installieren und erfordert nur minimale Standortbeschränkungen. Alle drei Kabel der 2J6975BGF-Antenne verfügen über einen SMA-Stecker-Standardanschluss und sind mit einer Standardkabellänge von 300 cm ausgestattet. Die 2J6975BGF ist vollständig anpassbar und bietet andere Anschlusstypen, Kabellängen und Kabeltypen an. Die 2J6975BGF wird RoHS-konform hergestellt und ist vollständig nach IP67 und IP69 für Iridium zertifiziert.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,9, ~-9,2, ~-8,2, ~-7,5
VSWR: ~2,6:1, ~2,4:1, ~2,7:1, ~2,5:1
Effizienz (%): ~55,0, ~51,2, ~25,7, ~28,3
Spitzenverstärkung (dBi): ~2,3, ~5,1, ~2,6, ~2,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional

Konnektivität 2 - IRIDIUM

Standards: IRIDIUM
Frequenz (MHz): 1616-1627
Spitzenverstärkung (dBic): ~5,2
Effizienz (%): ~68,1
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Konnektivität 3 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6975BGF","title":"5GNR / 4G LTE / 3G / 2G, GPS / GLONASS / Galileo, Iridium-zertifizierte Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"80 × 74 × 25.6","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.9","vswr":"~2.6:1","efficiency_percent":"~55.0","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-9.2","vswr":"~2.4:1","efficiency_percent":"~51.2","peakGain_dbi":"~5.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-8.2","vswr":"~2.7:1","efficiency_percent":"~25.7","peakGain_dbi":"~2.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-7.5","vswr":"~2.5:1","efficiency_percent":"~28.3","peakGain_dbi":"~2.7","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Iridium","type":"Iridium","technologies":["Iridium"],"frequencies":[{"range_mhz":"1616-1627","returnLoss_db":null,"vswr":null,"efficiency_percent":"~68.1","peakGain_dbi":"~5.2","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":3000},{"elementIDRef":"Iridium","type":"SMA-Male","cableType":null,"cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":null,"cableLength_mm":3000}]}
