2J  |  Artikelnummer: 2J6983P

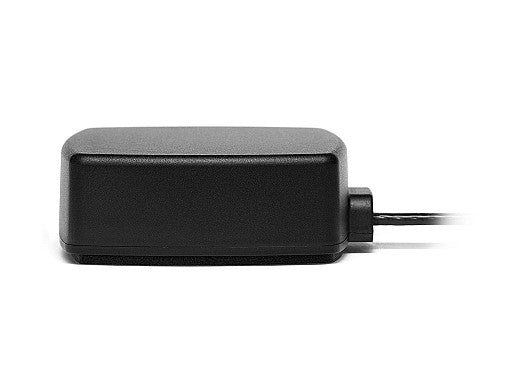

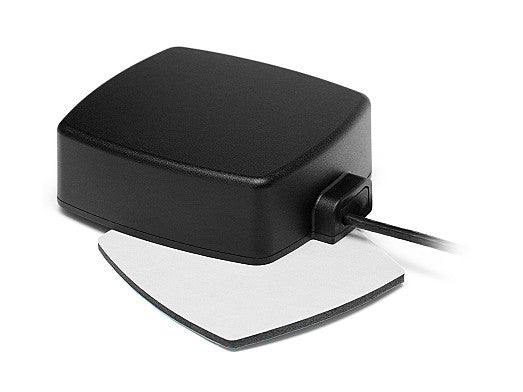

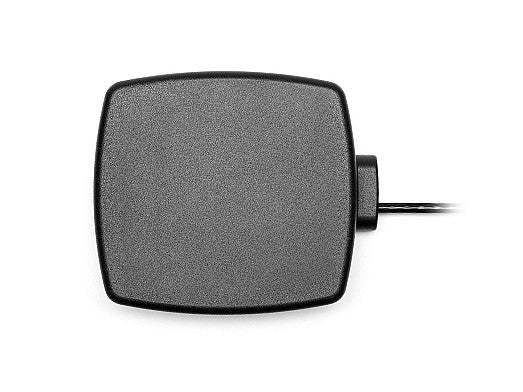

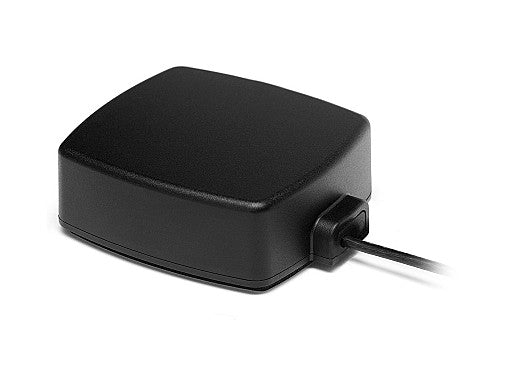

2J6983P 5G Klebehalterung Antenne SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, ultrabreitbandige Antenne ist für Hochleistungs-5G NR- und Mobilfunk-Konnektivität über 5G, 4G LTE, 3G und 2G Netzwerke entwickelt worden. Ihr robustes Design gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen und macht sie ideal für industrielle, kommerzielle und private Anwendungen, die hohe Datenraten und konstante Signalqualität erfordern. Das omnidirektionale Strahlungsmuster bietet eine 360-Grad-Abdeckung und unterstützt nahtlose Konnektivität für Mobilfunknetze, Telekommunikation, Smart Cities, Automatisierung und mehr.

  • Ultrabreitband-Abdeckung von 617 bis 5925 MHz
  • Hoher Spitzenverstärkungswert bis zu 6,3 dBi für 5G NR
  • Unabhängig von der Massefläche für flexible Installation
  • Flaches, langlebiges Gehäuse aus ASA mit UV-Stabilität
  • IP67- und IP69-zertifiziert für überlegenen Umweltschutz

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: D302

Installation / Umwelt

Die Antenne ist mit einer leichten und langlebigen Schicht aus ASA UV-stabilem Material geschützt, die Schutz bei Außentemperaturen von bis zu -40°C (-40°F) und bis zu +85°C (+185°F) bietet. Die Gesamtmaße dieser kompakten Antenne betragen nur 89 × 76 × 30 mm und sie ist dank ihrer Klebemontage mit Abziehfolie einfach zu installieren – sowohl auf rauen als auch glatten Oberflächen, ohne dass eine Massefläche oder Freiraum erforderlich ist. Diese Antenne ist IP67- und IP69-zertifiziert. 2J6983P ist für optimale Antennenleistung mit einem 300 cm langen D302-Kabel und SMA-Stecker (männlich) abgestimmt. Wir bieten viele alternative Stecker und Kabel, die alle Anpassungsbedürfnisse erfüllen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Typ: Einzel
Abmessungen: 89 × 76 × 30 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7,0, ~-11,2, ~-7,1, ~-6,4
VSWR: ~3,1:1, ~2,1:1, ~3,1:1, ~3,0:1
Effizienz (%): ~50,2, ~56,3, ~30,4, ~25,1
Spitzenverstärkung (dBi): ~2,1, ~6,3, ~3,7, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6983P","title":"Phoenix 5GNR/4G LTE/3G/2G Hochleistungs-Klebemontage-Antenne","mountingType":"Klebemontage","ipRating":"IP67/IP69","dimensions_mm":"89 × 76 × 30","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.0","vswr":"~3.1:1","efficiency_percent":"~50.2","peakGain_dbi":"~2.1","averageGain_db":"~-3.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.2","vswr":"~2.1:1","efficiency_percent":"~56.3","peakGain_dbi":"~6.3","averageGain_db":"~-2.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-7.1","vswr":"~3.1:1","efficiency_percent":"~30.4","peakGain_dbi":"~3.7","averageGain_db":"~-5.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-6.4","vswr":"~3.0:1","efficiency_percent":"~25.1","peakGain_dbi":"~2.8","averageGain_db":"~-6.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"D302","cableLength_mm":3000}]}
