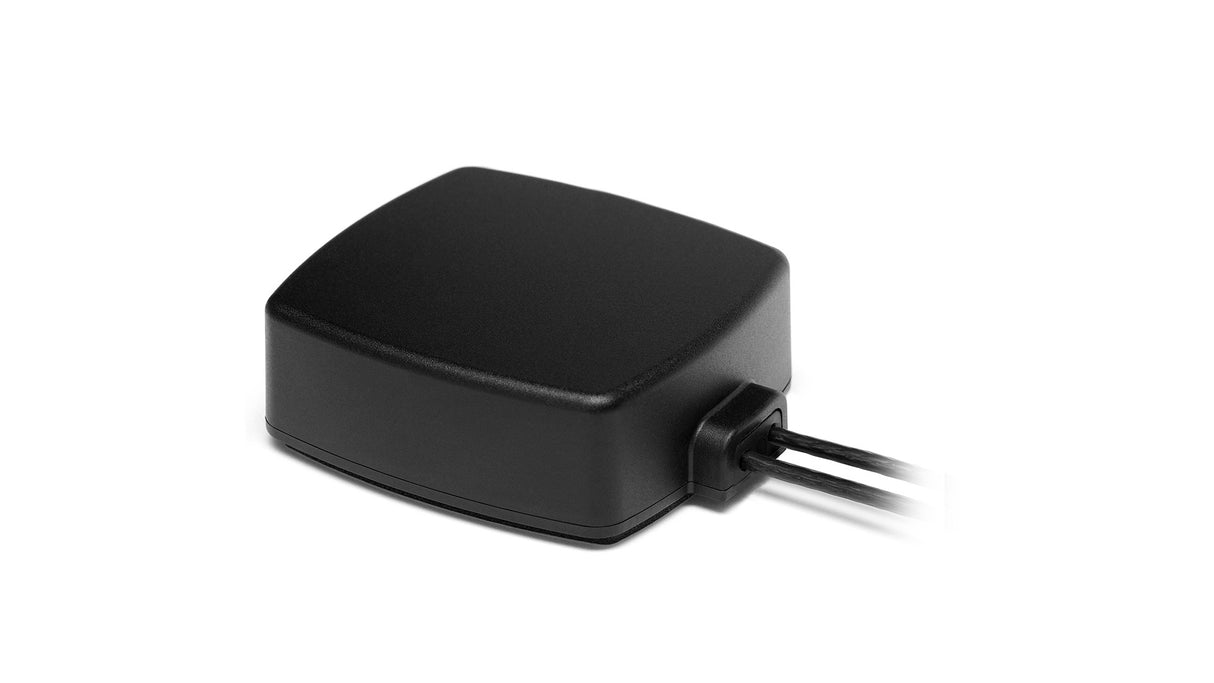

2J6983Pa 5G Klebehalterung Antenne MIMO SMA-M 300cm IP67/IP69

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, sro
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-1076

Beschreibung

Diese flache Antenne bietet eine leistungsstarke 5G-Konnektivität mit vollständiger Abwärtskompatibilität für 4G-, 3G- und 2G-Netze. Sie ist für Unabhängigkeit von der Grundebene ausgelegt und verfügt über eine robuste Klebemontage, wodurch sie ideal für Außeninstallationen auf verschiedenen Oberflächen ist. Die Antenne unterstützt fortschrittliche MIMO-Technologie für verbesserte Signalqualität, hohe Effizienz und zuverlässige Abdeckung, was sie für anspruchsvolle Anwendungen wie industrielles IoT, Smart Home, Asset-Tracking und Fernüberwachung geeignet macht.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: D302 Koaxial

Installation / Umwelt

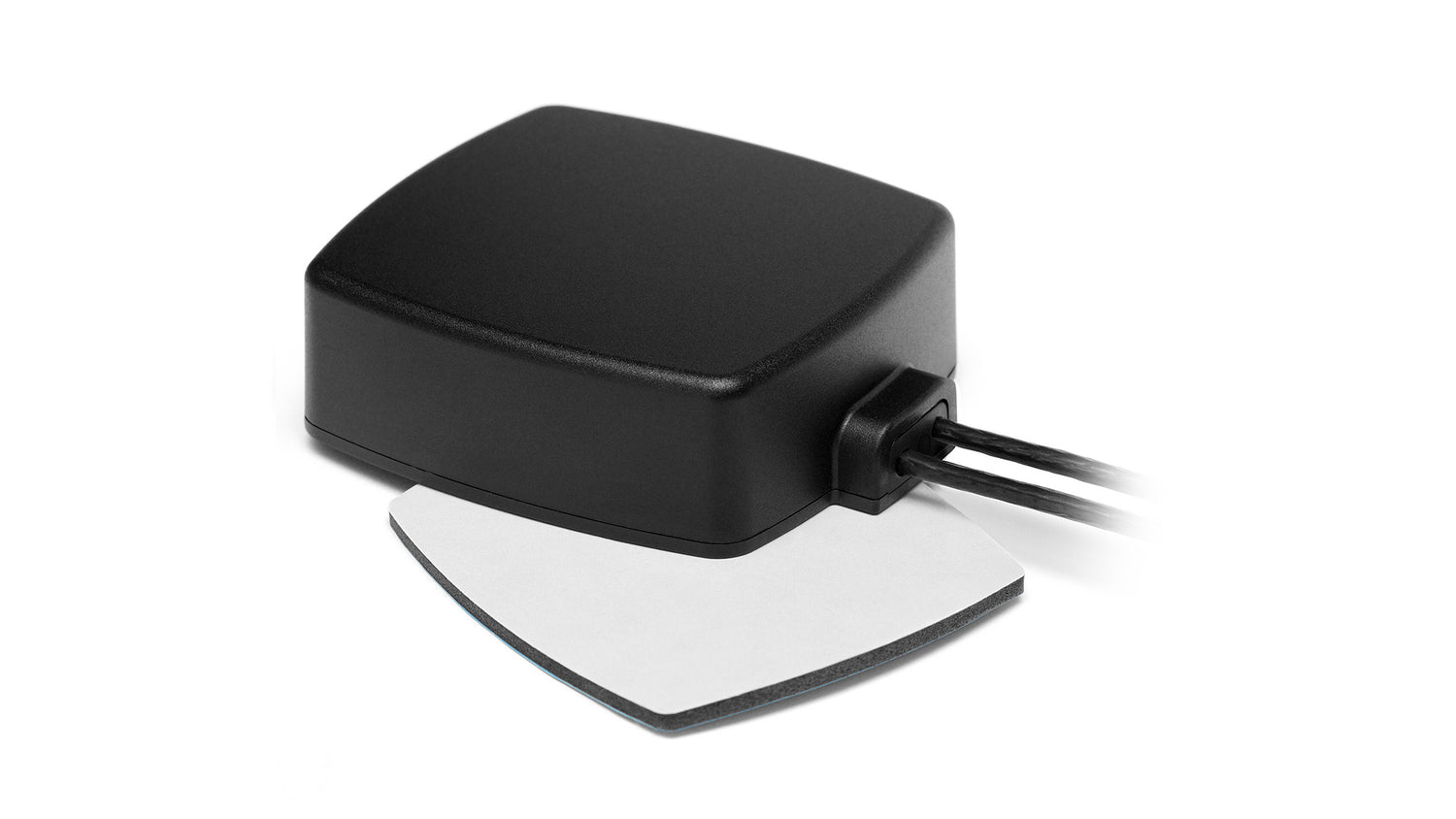

Das Gehäuse ist IP67- und IP69-zertifiziert und aus schwarzem oder weißem ABS / UV-stabilem Material gefertigt, das außergewöhnliche Haltbarkeit zu niedrigen Kosten bietet und maximalen Schutz bei extremen Außenanwendungen gewährleistet. Es wird mit einem standardmäßigen SMA-Male-Stecker und einem 300 cm langen D302-Koaxialkabel geliefert, eine beliebte Wahl für Automobilanwendungen aufgrund seiner Umwelteigenschaften. Eine breite Palette alternativer Stecker und Kabel ist für Anpassungen verfügbar. Mit einem kompakten Design (89 × 76 × 30 mm), Unabhängigkeit von der Grundebene und hochwertiger Klebemontage ermöglicht es eine einfache Installation auf Metall- oder Nichtmetalloberflächen. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7.0, ~-11.2, ~-7.1, ~-6.4
VSWR: ~3.1:1, ~2.1:1, ~3.1:1, ~3.0:1
Effizienz (%): ~50.2, ~56.3, ~30.4, ~25.1
Spitzengewinn (dBi): ~2.1, ~6.3, ~3.7, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7.3, ~-10.8, ~-7.6, ~-8.4
VSWR: ~3.1:1, ~2.1:1, ~2.9:1, ~2.3:1
Effizienz (%): ~50.9, ~58.7, ~38.0, ~36.7
Spitzengewinn (dBi): ~1.6, ~6.3, ~5.1, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2J6983Pa", "title": "5GNR MIMO Low Profile Adhesive Mount Antenna", "mountingType": "Adhesive Mount", "ipRating": "IP67/IP69", "dimensions_mm": "89 × 76 × 30", "elements": [ { "elementID": "Cellular 1 (MIMO)", "type": "Cellular", "technologies": [ "5GNR", "4G LTE", "FirstNet", "CBRS", "LPWA", "CAT-X", "CAT-Mx", "CAT-NBx", "NB-IoT", "3G", "2G", "CDMA" ], "frequencies": [ { "range_mhz": "617-960", "returnLoss_db": "~-7.0", "vswr": "~3.1:1", "efficiency_percent": "~50.2", "peakGain_dbi": "~2.1", "averageGain_db": "~-3.3" }, { "range_mhz": "1427-2690", "returnLoss_db": "~-11.2", "vswr": "~2.1:1", "efficiency_percent": "~56.3", "peakGain_dbi": "~6.3", "averageGain_db": "~-2.5" }, { "range_mhz": "3300-5000", "returnLoss_db": "~-7.1", "vswr": "~3.1:1", "efficiency_percent": "~30.4", "peakGain_dbi": "~3.7", "averageGain_db": "~-5.8" }, { "range_mhz": "5150-5925", "returnLoss_db": "~-6.4", "vswr": "~3.0:1", "efficiency_percent": "~25.1", "peakGain_dbi": "~2.8", "averageGain_db": "~-6.1" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 35 }, { "elementID": "Cellular 2 (MIMO)", "type": "Cellular", "technologies": [ "5GNR", "4G LTE", "FirstNet", "CBRS", "LPWA", "CAT-X", "CAT-Mx", "CAT-NBx", "NB-IoT", "3G", "2G", "CDMA" ], "frequencies": [ { "range_mhz": "617-960", "returnLoss_db": "~-7.3", "vswr": "~3.1:1", "efficiency_percent": "~50.9", "peakGain_dbi": "~1.6", "averageGain_db": "~-3.5" }, { "range_mhz": "1427-2690", "returnLoss_db": "~-10.8", "vswr": "~2.1:1", "efficiency_percent": "~58.7", "peakGain_dbi": "~6.3", "averageGain_db": "~-2.4" }, { "range_mhz": "3300-5000", "returnLoss_db": "~-7.6", "vswr": "~2.9:1", "efficiency_percent": "~38.0", "peakGain_dbi": "~5.1", "averageGain_db": "~-4.9" }, { "range_mhz": "5150-5925", "returnLoss_db": "~-8.4", "vswr": "~2.3:1", "efficiency_percent": "~36.7", "peakGain_dbi": "~4.4", "averageGain_db": "~-5.1" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25 } ], "connectors": [ { "elementIDRef": "Cellular 1", "type": "SMA-Male", "cableType": "D302", "cableLength_mm": 3000 }, { "elementIDRef": "Cellular 2", "type": "SMA-Male", "cableType": "D302", "cableLength_mm": 3000 } ] }
