Beschreibung
Diese Ultra-Breitband-3-in-1-Antenne bietet Hochleistungs-Konnektivität für anspruchsvolle drahtlose Anwendungen. Mit dualem 5G NR MIMO und aktivem GNSS-Support ist sie ideal für industrielle, kommerzielle und private Umgebungen, die zuverlässigen Datendurchsatz und präzise Navigation erfordern. Das flache, robuste Gehäuse sorgt für Langlebigkeit und Schutz vor rauen Bedingungen, wodurch sie sich für Automotive, Transport, Asset Tracking und kritische Kommunikation eignet. Das omnidirektionale Design gewährleistet eine konstante Signalstärke, während die Schraubbefestigung mit Anti-Rotationsfunktion eine sichere Montage auf verschiedenen Oberflächen ermöglicht.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: D302/D100
Installation / Umwelt

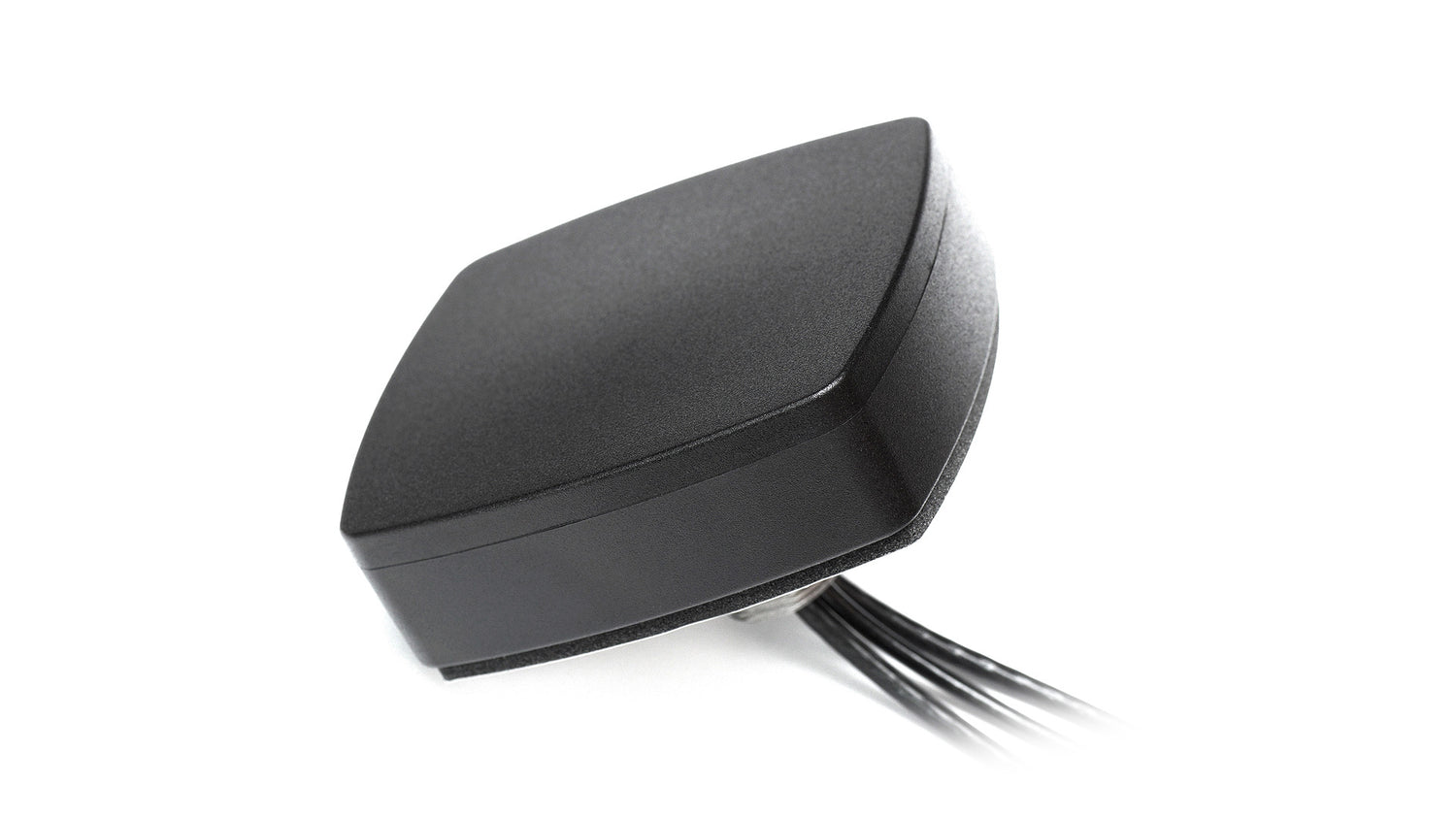

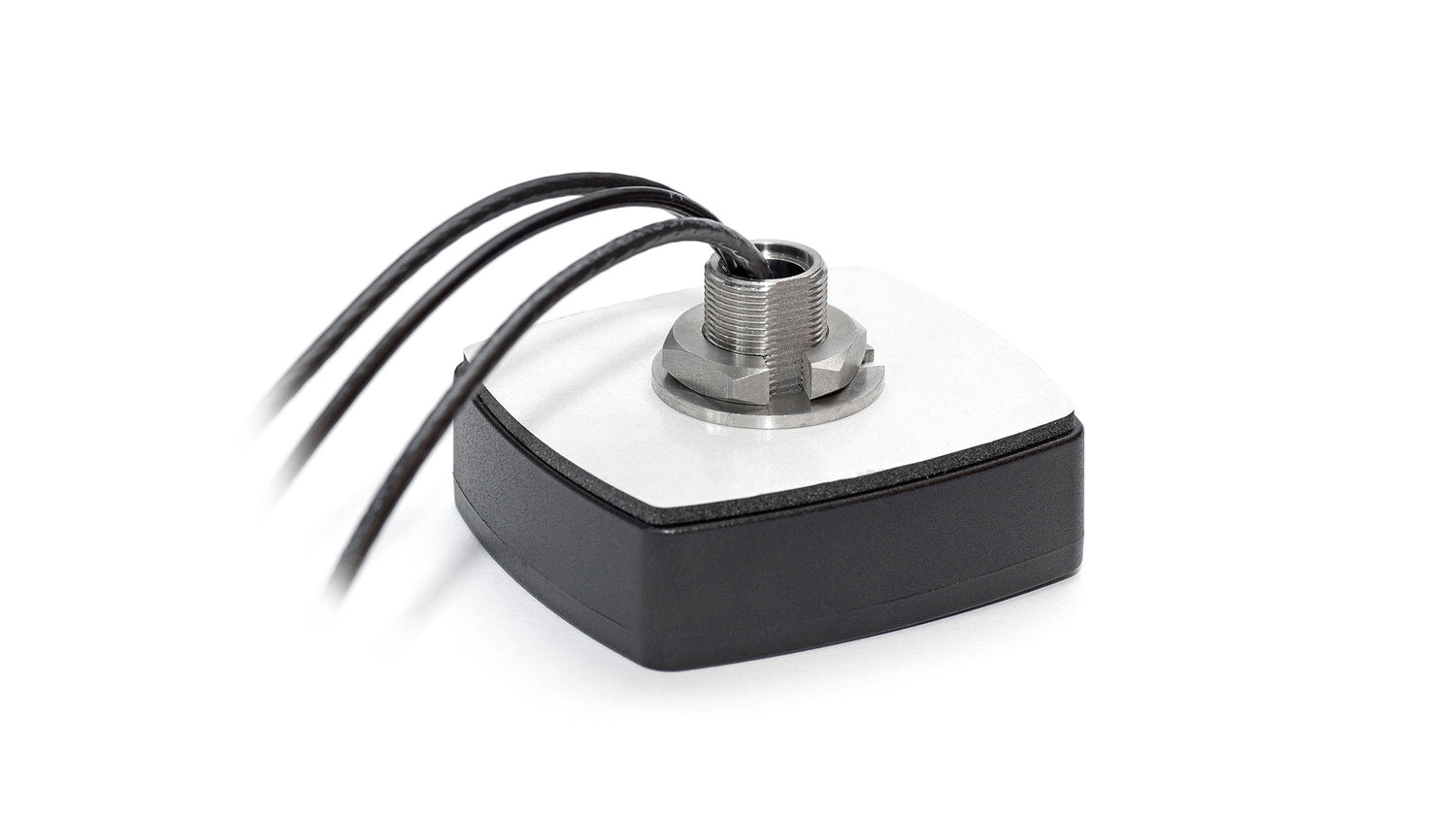

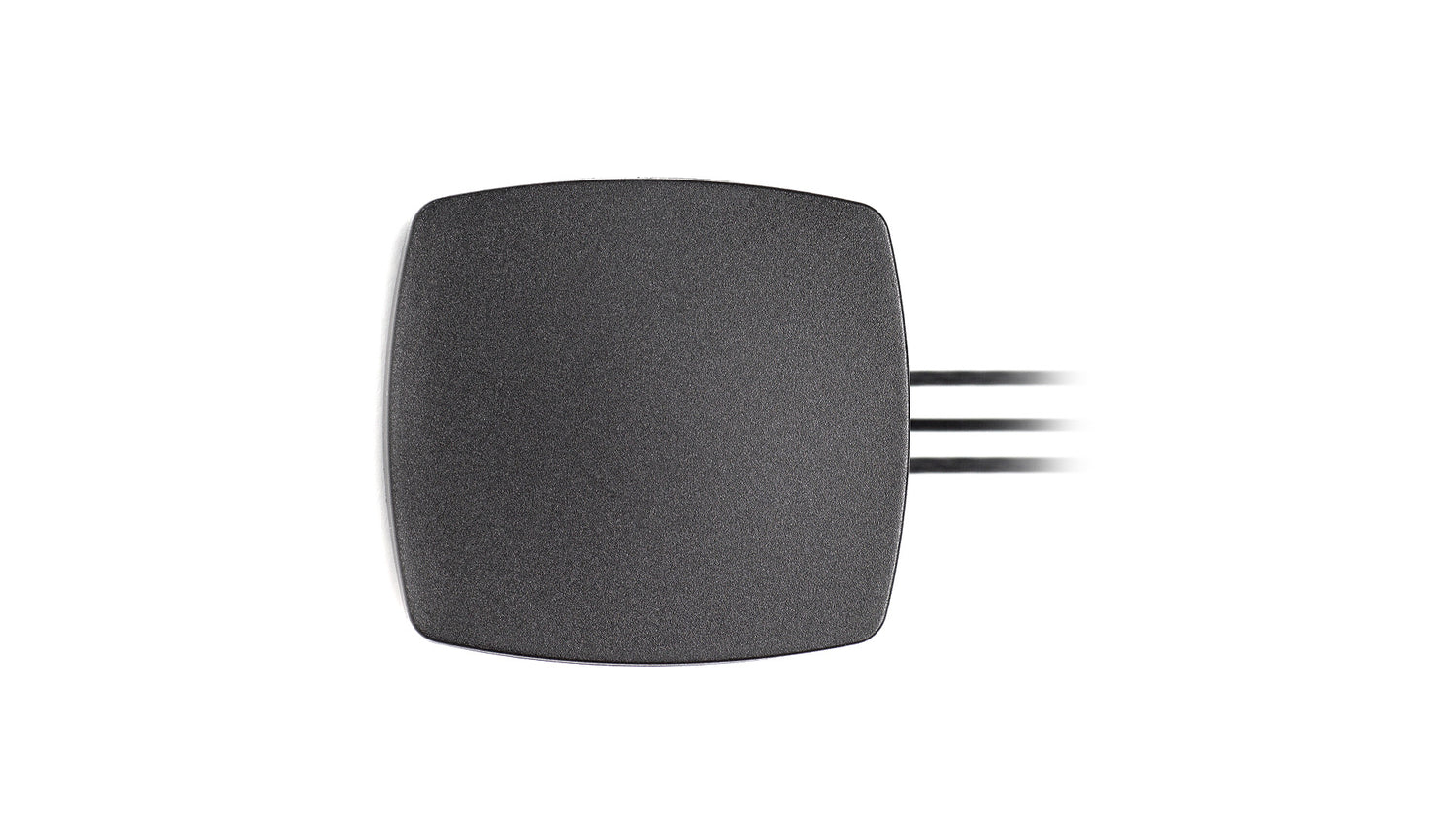

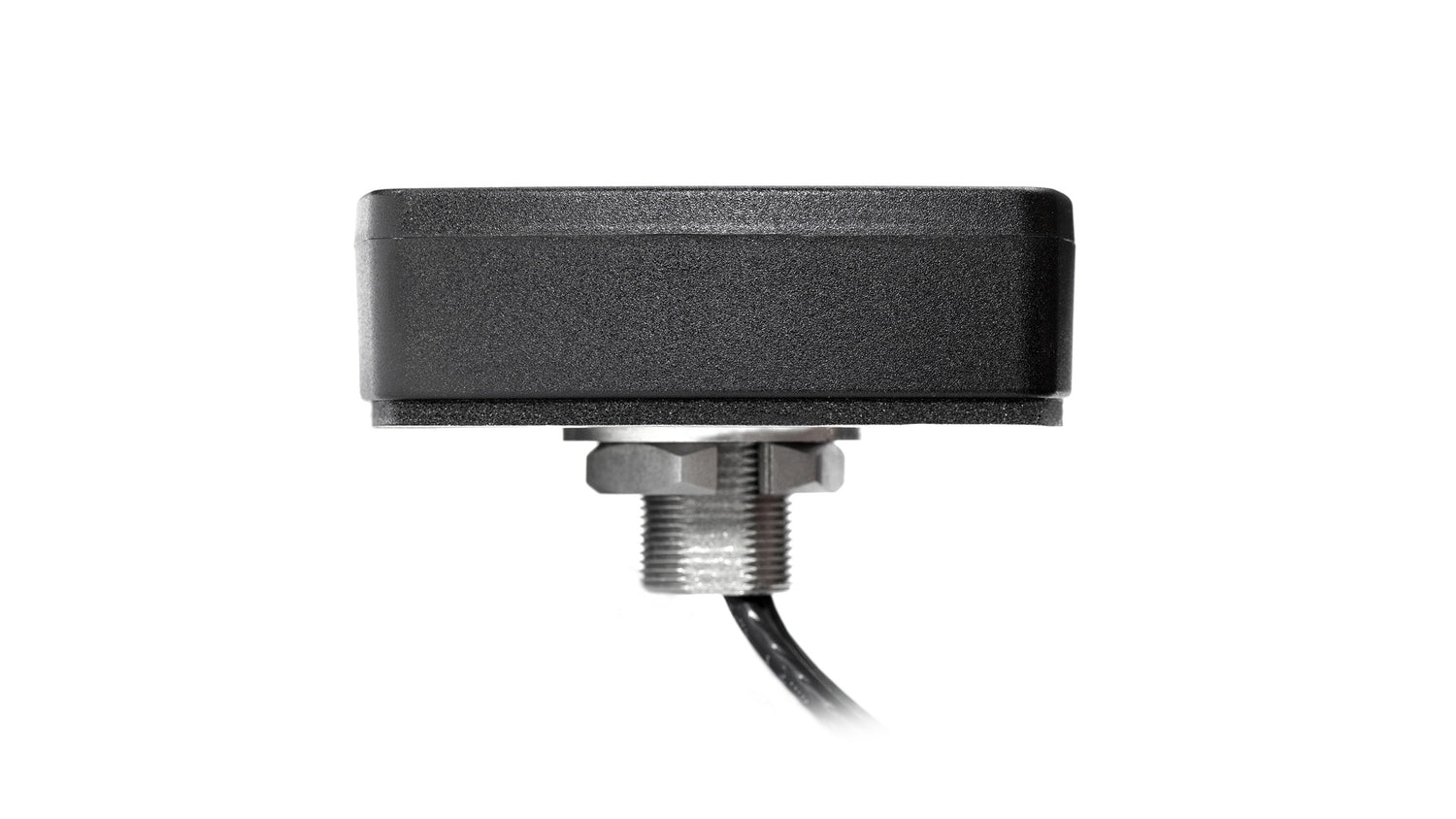

Das flache Gehäuse der Boxantenne misst 80 x 74 x 25,6 mm und wird aus hochbeständigem ASA UV-stabilem Material gefertigt (erhältlich in Schwarz und Weiß). Vollständig IP67- und IP69-zertifiziert, bietet diese Antenne vollständigen Schutz vor Wasser und Staub in den härtesten Umgebungen. Ausgestattet mit einer robusten Anti-Rotations-Schraubbefestigung kann diese Antenne sicher und einfach auf vertikalen oder horizontalen Flächen montiert werden, ohne dass eine Erdung erforderlich ist. Mit einem omnidirektionalen Strahlungsmuster sollte die Antennenposition für optimale und unterbrechungsfreie Signalstärke in einer 360-Grad-Sichtlinie ausgerichtet sein.
Jedes D302/D100-Kabel ist 300 cm lang, verfügt über einen SMA-Stecker (männlich) und wird durch die Schraubbefestigung geführt, um die Installation zu erleichtern. Diese Antenne ist für optimale Leistung abgestimmt, daher ist die korrekte Wahl von Kabeltyp und -länge wichtig, um Leistungsverluste zu vermeiden. Für vielfältige Anpassungswünsche steht ein Expertenteam zur Verfügung, das bei der Antennenauswahl unterstützt und eine große Auswahl an alternativen Steckern und Kabeln anbietet.
Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-11,2, ~-8,3, ~-7,1, ~-7,4
VSWR: ~2,0:1, ~2,6:1, ~3,2:1, ~2,6:1
Effizienz (%): ~46,2, ~50,5, ~32,5, ~30,5
Spitzenverstärkung (dBi): ~2,1, ~5,0, ~3,8, ~3,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-9,6, ~-8,2, ~-6,9, ~-7,0
VSWR: ~2,2:1, ~2,6:1, ~3,3:1, ~2,8:1
Effizienz (%): ~45,1, ~52,0, ~40,1, ~33,5
Spitzenverstärkung (dBi): ~3,2, ~5,0, ~5,1, ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
