Beschreibung
Diese ultra-breitbandige 3-in-1-Kombinationsantenne bietet robuste Konnektivität für anspruchsvolle Anwendungen und verfügt über duales 5G NR MIMO sowie präzise GNSS-Navigation. Das flache, langlebige Gehäuse ist nach IP67 und IP69 zertifiziert und gewährleistet zuverlässigen Betrieb in rauen Umgebungen. Die Antenne ist ideal für industrielle, kommerzielle und private Anwendungen, die hohe Datenraten, Zuverlässigkeit und genaue Positionsbestimmung erfordern. Typische Einsatzgebiete sind IoT, Navigation, Asset-Tracking, Automotive, Telematik und Notfalleinsätze.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: D302 (5G NR), D100 (GNSS)
Installation / Umwelt

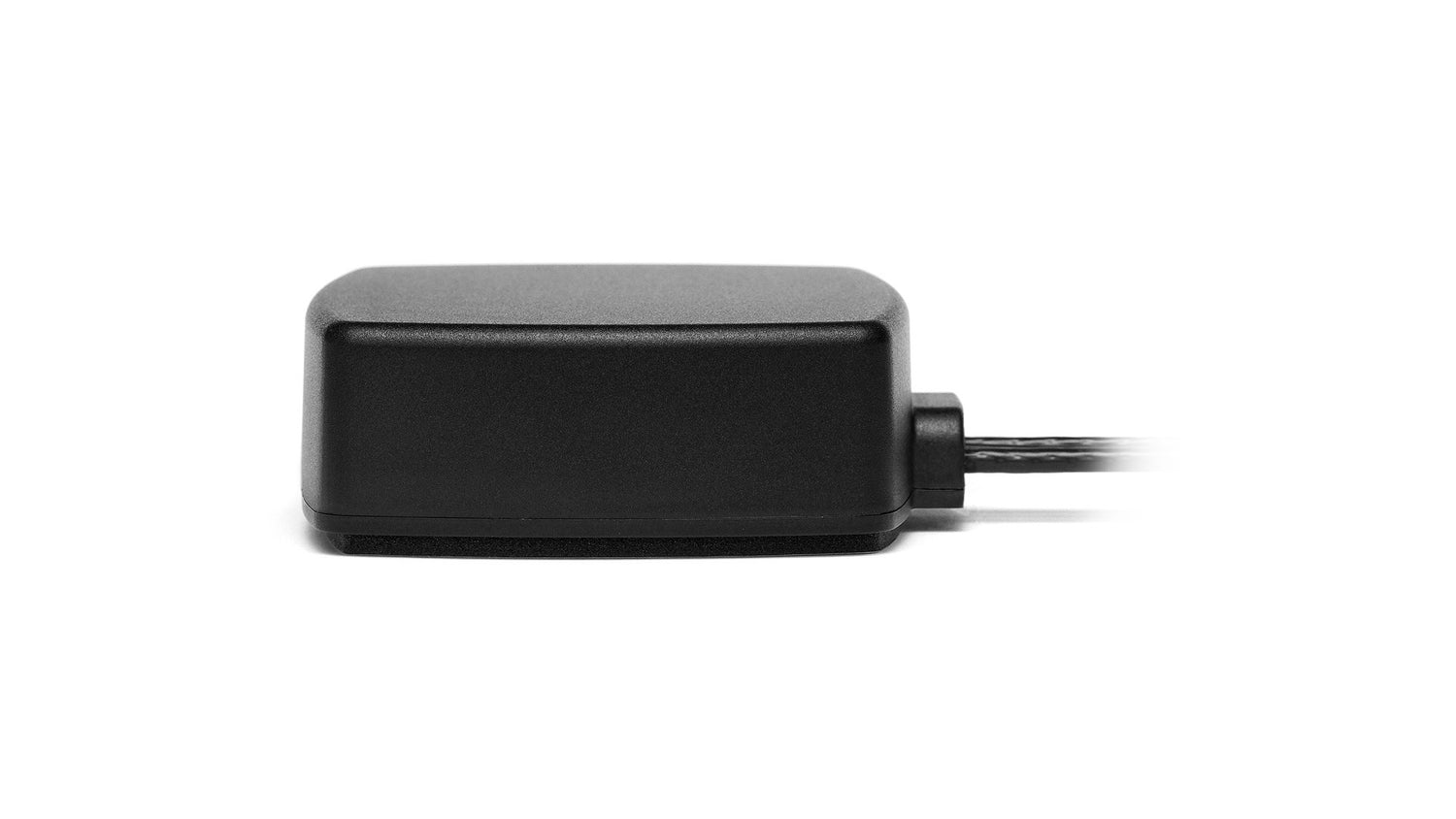

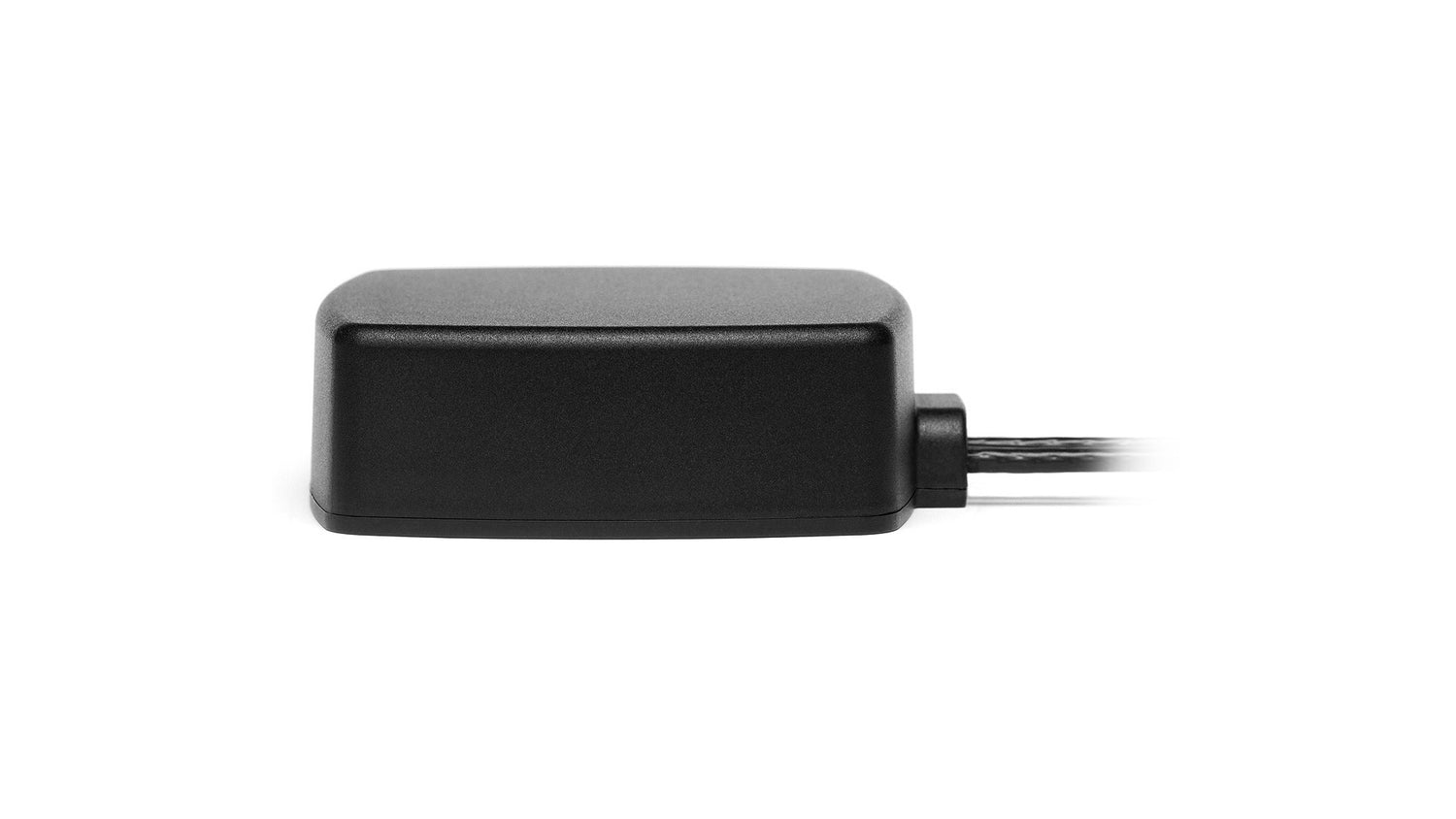

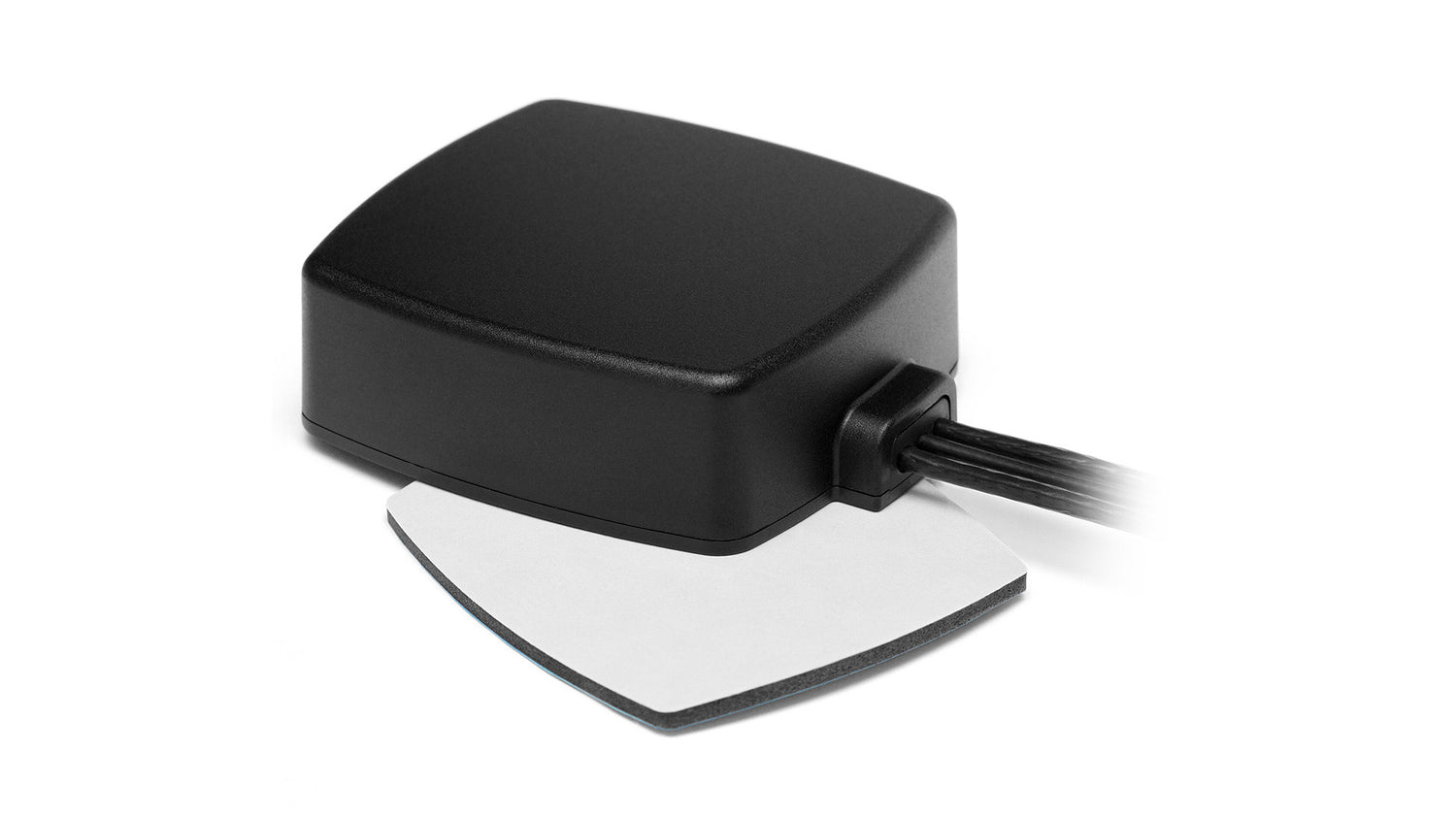

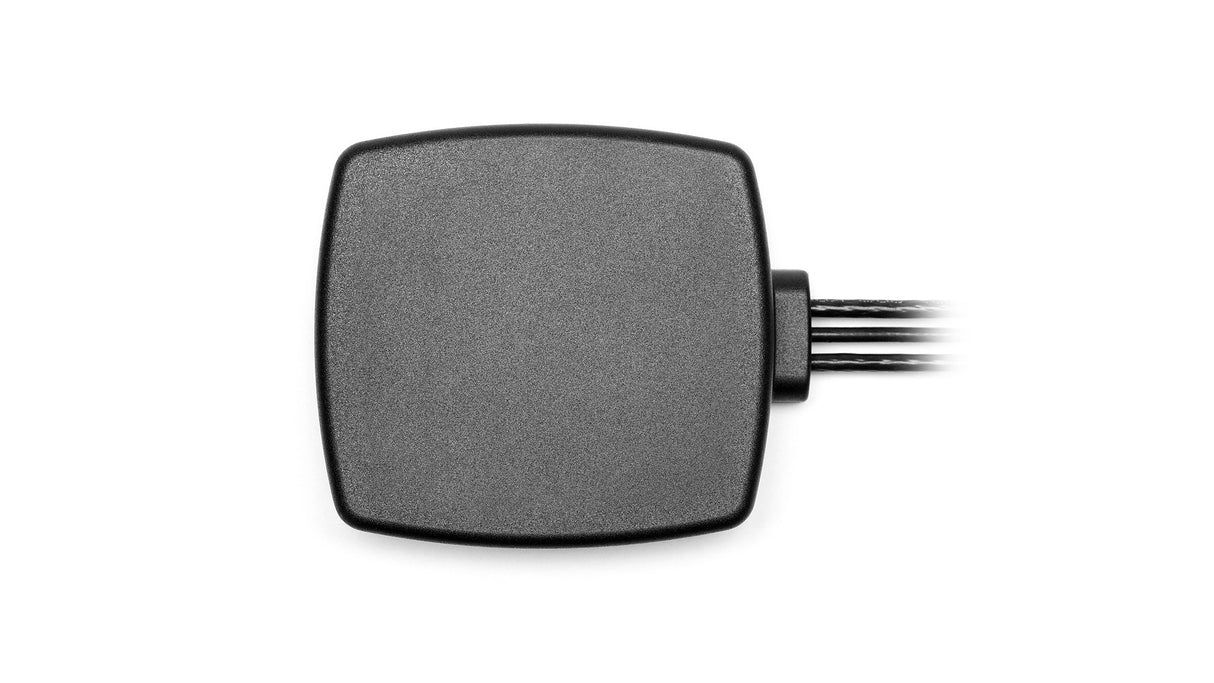

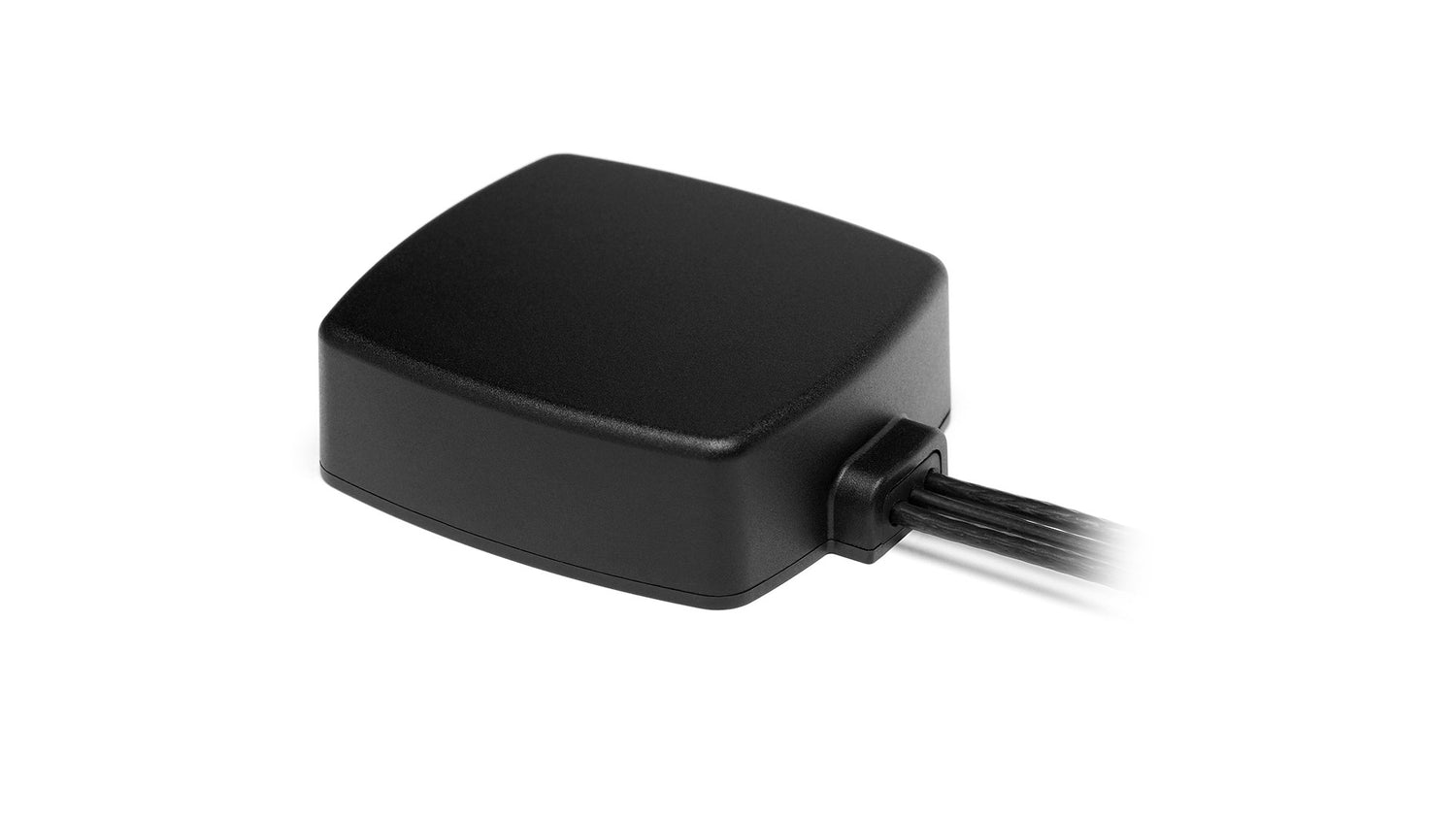

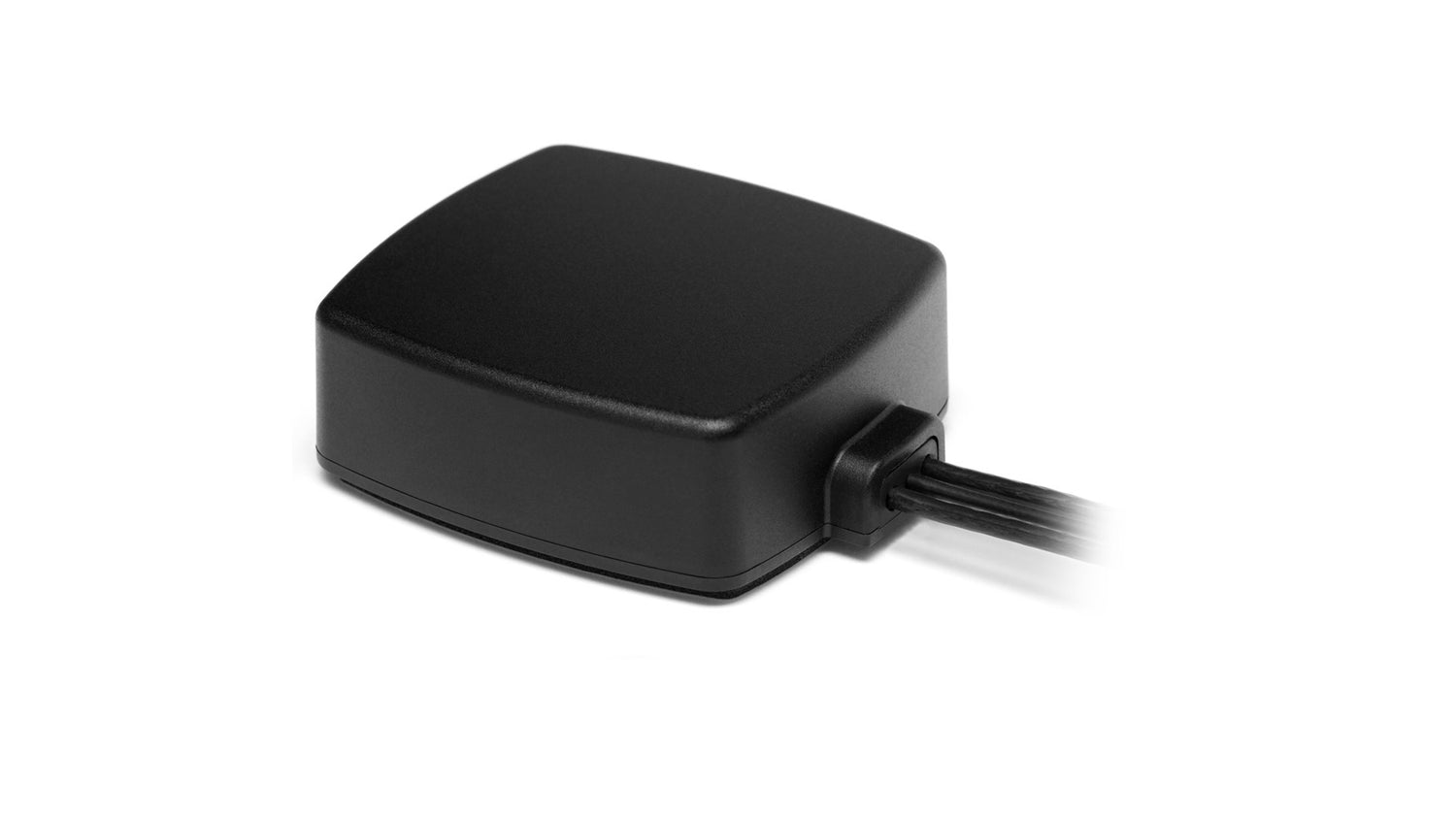

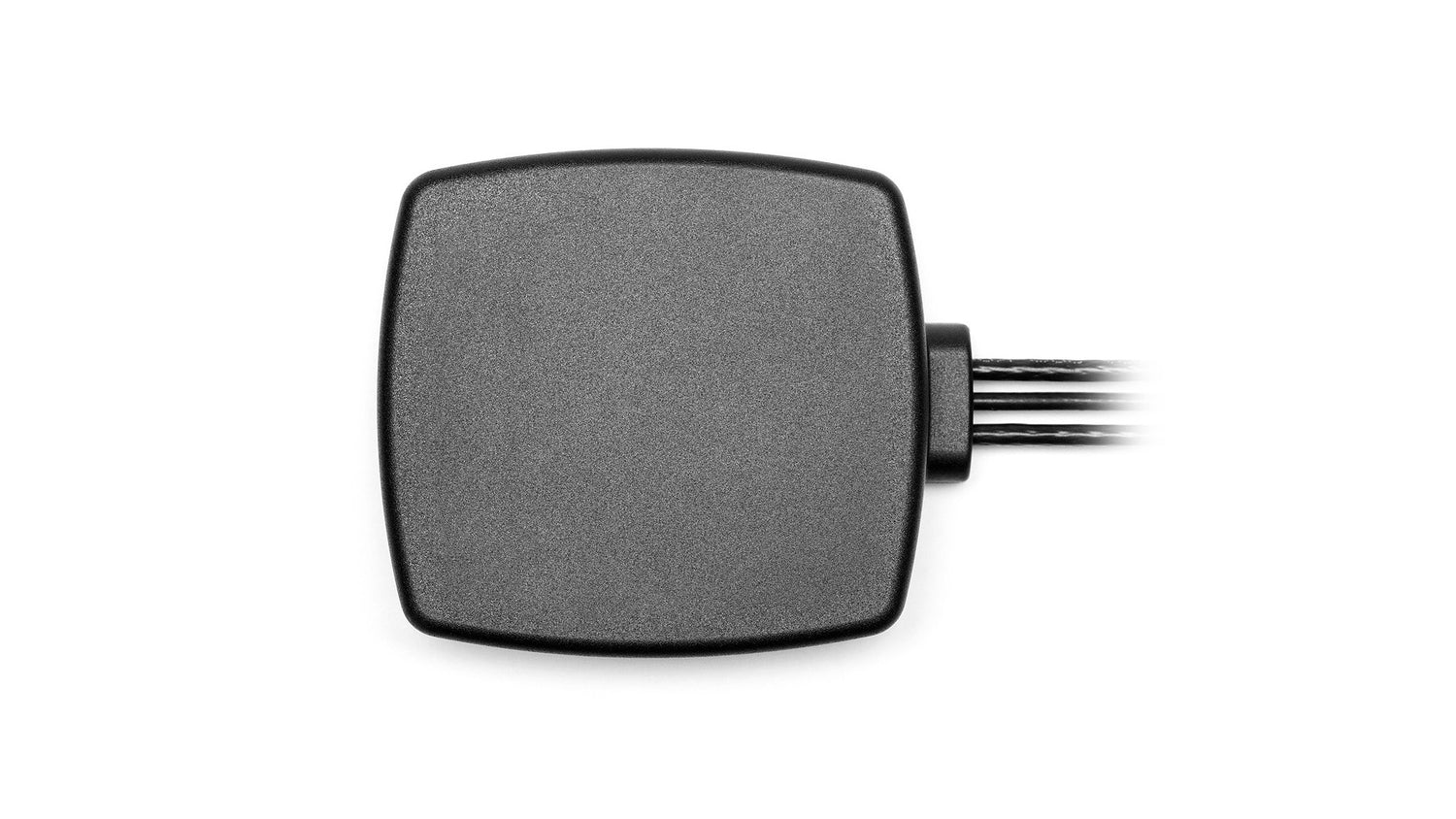

Das flache, kastenförmige Antennengehäuse misst 89 × 76 × 27/30 mm und wird aus hochbeständigem ASA UV-stabilem Material gefertigt (erhältlich in Schwarz und Weiß). Vollständig nach IP67 und IP69 zertifiziert, bietet diese Antenne vollständigen Schutz vor Wasser und Staub in den härtesten Umgebungen. Das Modell 2J6950MPGF wird mit einer Magnet-/Klebemontage geliefert, die eine einfache und sichere Antennenmontage an jedem freien Platz ohne Erdung ermöglicht. Mit einem omnidirektionalen Strahlungsmuster sollte die Antennenposition für optimale und unterbrechungsfreie Signalstärke in einer 360-Grad-Sichtlinie ausgerichtet sein.
Die Kabel sind mit Standard-SMA-Steckern (männlich) ausgestattet und verfügen über 300 cm lange D302-Kabel (5G NR) sowie SMA-Stecker (männlich) und D100-Kabel (GNSS-Navigation) für überlegene Antennenleistung. Darüber hinaus bieten wir eine breite Palette alternativer Stecker und Kabel an, um unseren Kunden zu helfen, die Antennenleistung für individuelle Anpassungen zu optimieren. Bitte kontaktieren Sie unsere Experten für Anfragen oder Unterstützung bei der Auswahl Ihrer Antenne.
Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Magnet-/Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 89 × 76 × 27/30 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-11.2, ~-8.3, ~-7.1, ~-7.4
VSWR: ~2.0:1, ~2.6:1, ~3.2:1, ~2.6:1
Effizienz (%): ~46.2, ~50.5, ~32.5, ~30.5
Spitzenverstärkung (dBi): ~2.1, ~5.4, ~3.8, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9.6, ~-8.2, ~-6.9, ~-7.0
VSWR: ~2.2:1, ~2.6:1, ~3.3:1, ~2.8:1
Effizienz (%): ~45.1, ~52.0, ~40.1, ~33.5
Spitzenverstärkung (dBi): ~3.2, ~5.6, ~5.1, ~4.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: <=1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
