Beschreibung
Diese Ultra-Wideband 3-in-1 Antenne bietet leistungsstarke Konnektivität für 5G, 4G/LTE, 3G, 2G Mobilfunknetze, W-lan 6E/7 und ISM-Bänder. Ihr flaches, bodenunabhängiges Design ist ideal für dauerhafte Außeninstallationen in Industrie-, Gewerbe- und Wohnumgebungen. Das robuste Gehäuse ist nach IP67 und IP69 zertifiziert für maximale Haltbarkeit, und die Schraubbefestigung mit Anti-Drehung sorgt für eine sichere Befestigung auf einer Vielzahl von Oberflächen. Perfekt für Anwendungen, die zuverlässige Hochgeschwindigkeitsdaten, geringe Latenz und konstante Netzwerkverfügbarkeit erfordern, wie Notfalleinsätze, IoT, Asset-Tracking, Automatisierung und Multimedia-Streaming.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Anschluss & Kabel
- Anschlusstyp: SMA-Stecker
- Kabellänge: 300 cm
- Kabeltyp: D302
Installation / Umwelt

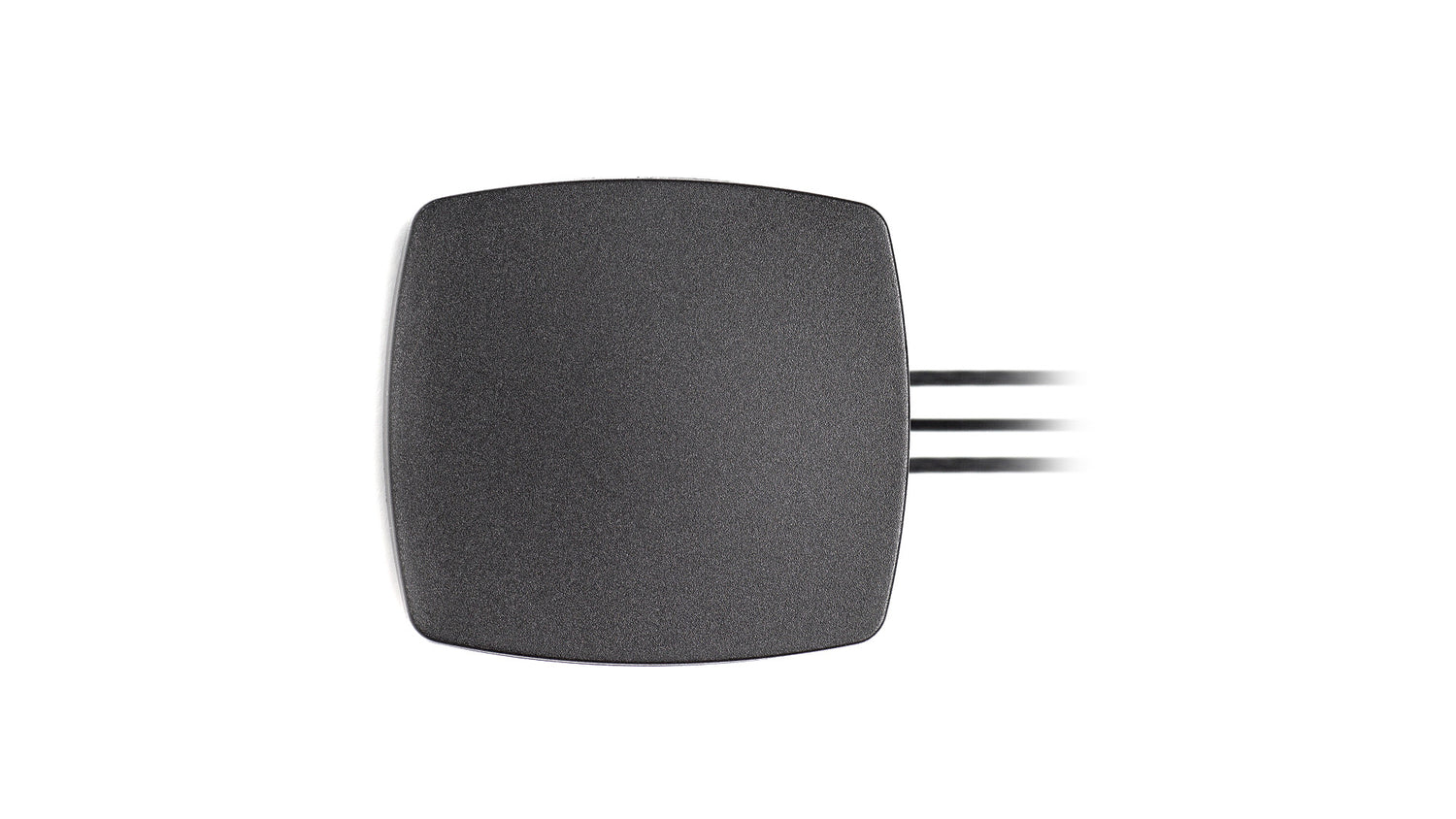

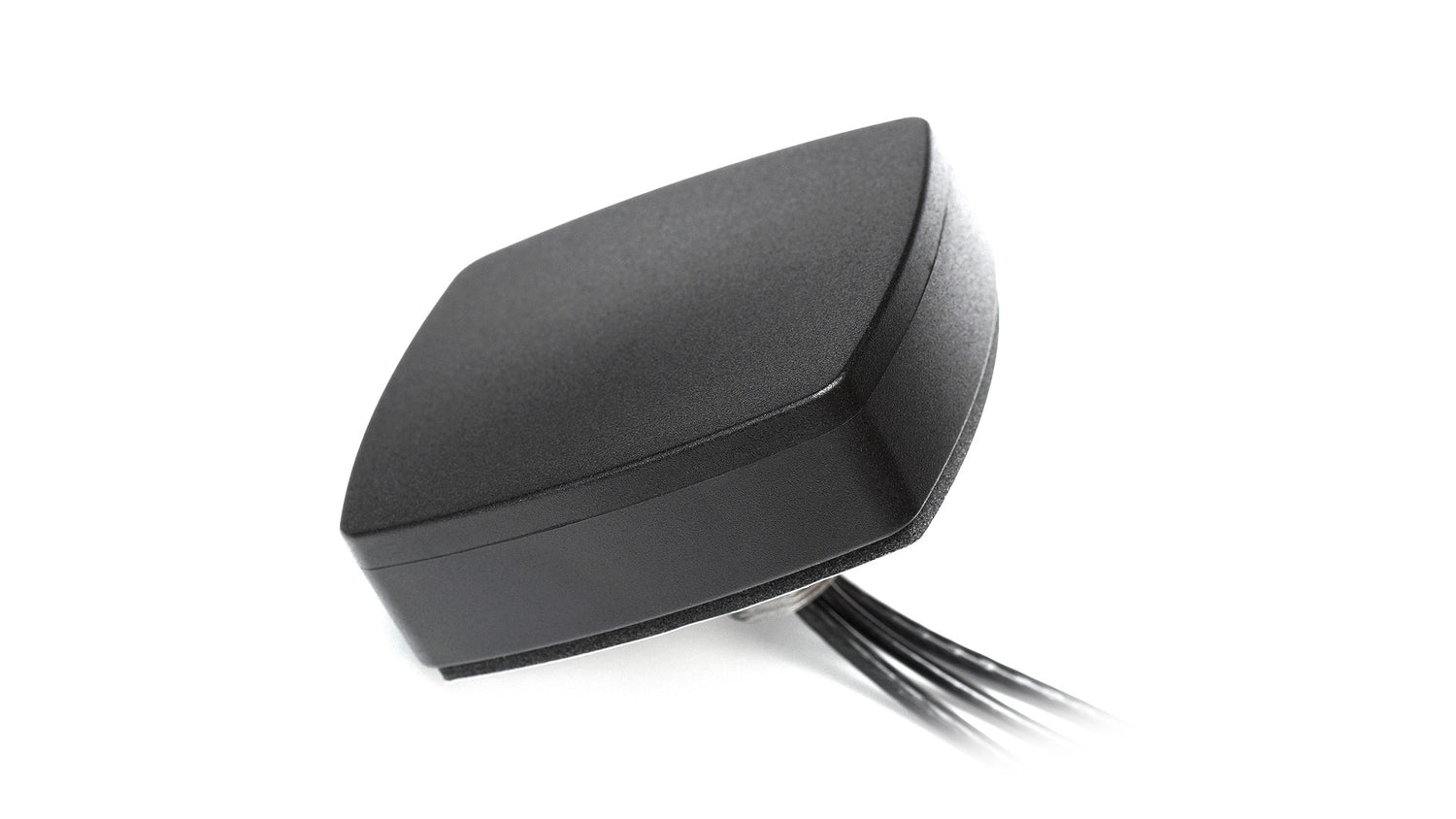

Die flache 2J6985Ba misst 80 x 74 x 25,6 mm, ist vollständig nach IP67 und IP69 zertifiziert und die perfekte Antennenlösung für dauerhafte Außeninstallationen. Das kastenförmige Antennengehäuse wird aus langlebigem PC/ASA-Material hergestellt und ist in den Gehäusefarben Schwarz und Weiß erhältlich. Die 2J6985Ba ist bodenunabhängig und mit einer Schraubbefestigung mit Anti-Drehung konzipiert, die eine Installation auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht. Diese Antenne wird mit standardmäßigen SMA-Steckern (RP) und 300 cm langem D302-Kabel geliefert. Die Kabel und Anschlüsse sind bei dieser Antenne anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei Anpassungen, Installation und Antennenauswahl zu unterstützen. Alle unsere Produkte werden umweltbewusst entwickelt und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa

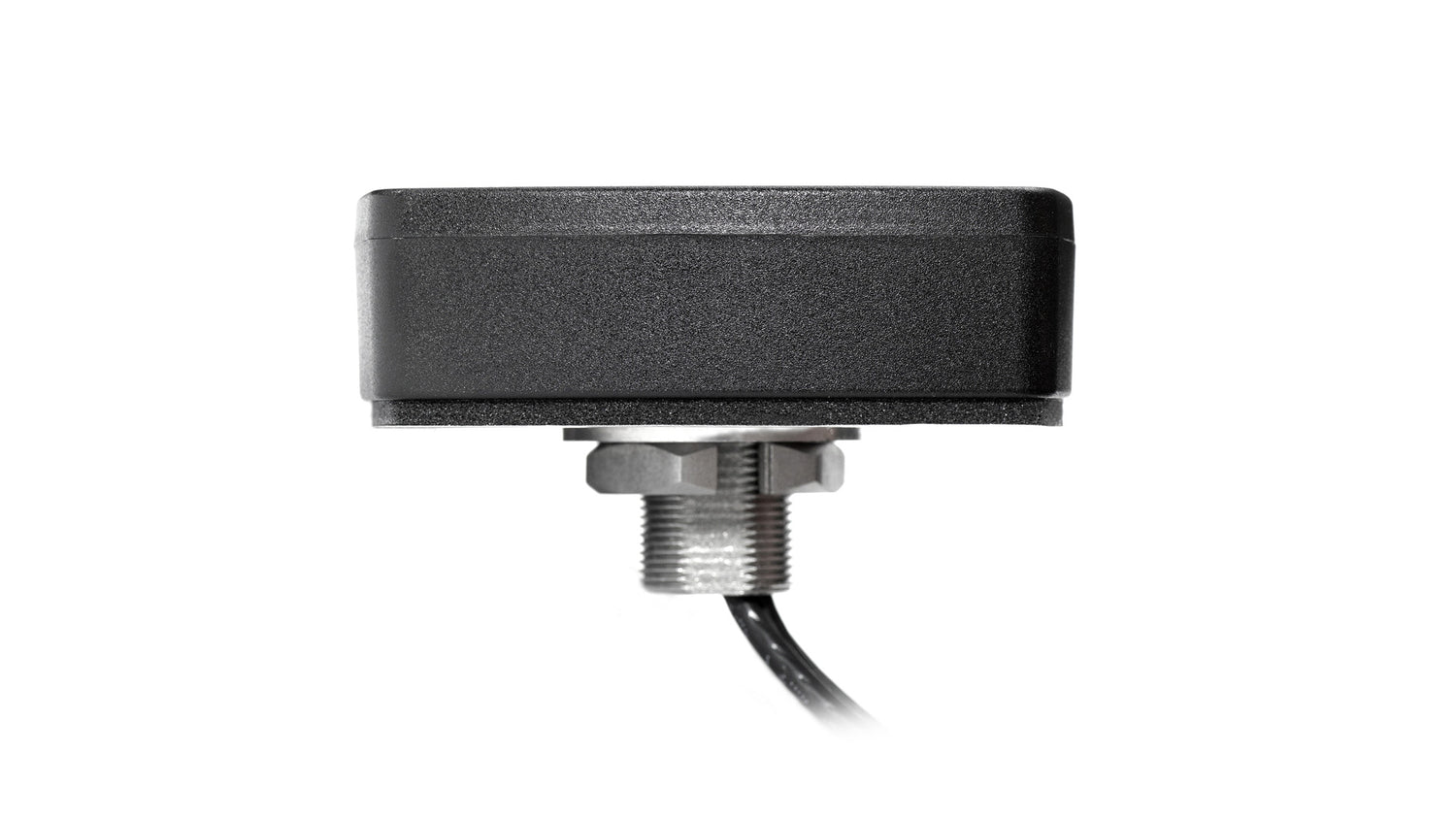

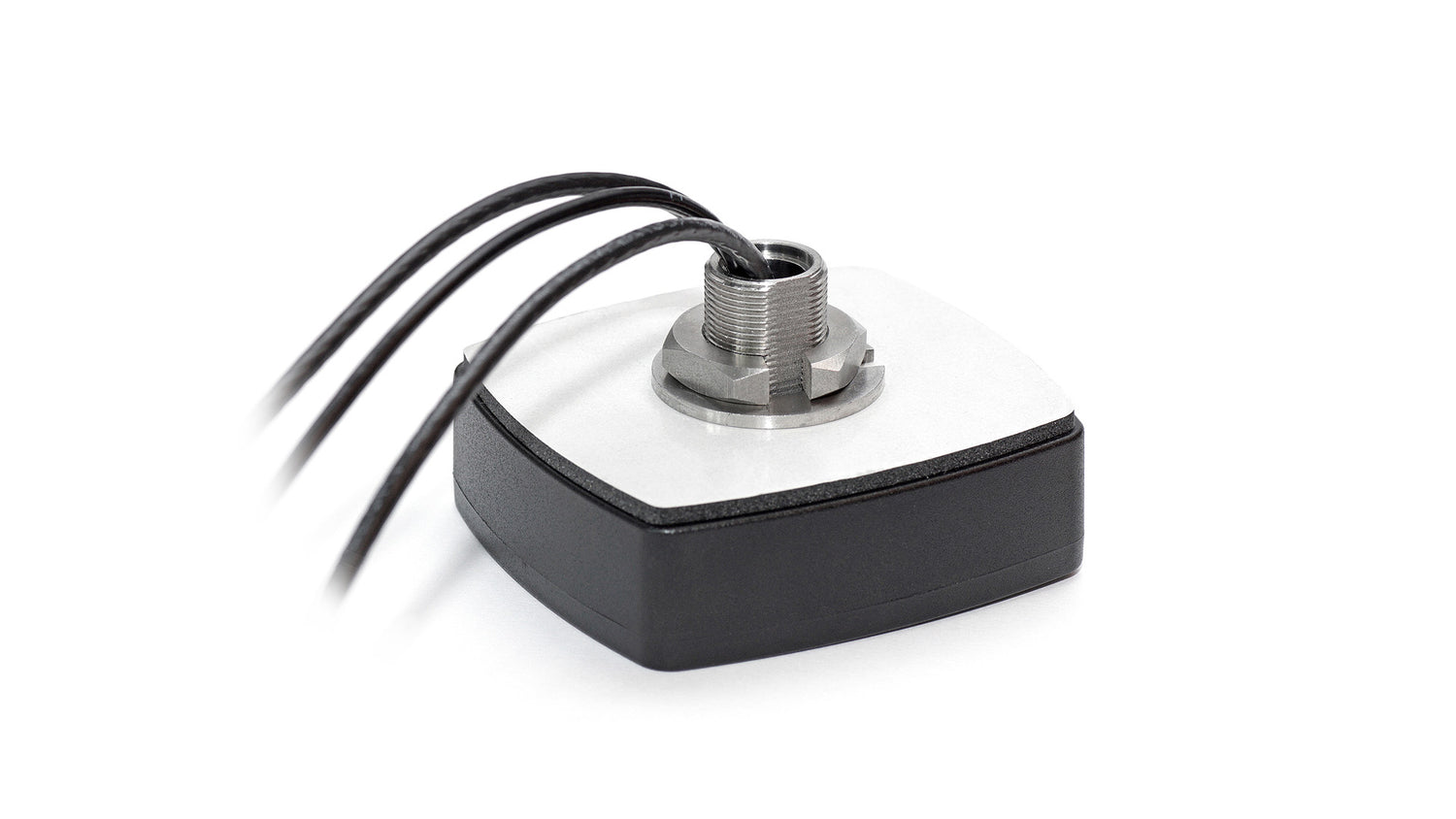

Befestigung: Schraubbefestigung
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm
Anschluss 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-15,5, ~-12,1, ~-12,3, ~-13,0
VSWR: ~1,5:1, ~1,8:1, ~1,9:1, ~1,7:1
Effizienz (%): ~35,3, ~27,1, ~23,6, ~22,3
Spitzengewinn (dBi): ~3,1, ~2,7, ~0,9, ~-0,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25
Anschluss 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-16,8, ~-12,8, ~-13,4, ~-13,1
VSWR: ~1,4:1, ~1,7:1, ~1,7:1, ~1,7:1
Effizienz (%): ~34,1, ~27,3, ~20,0, ~22,0
Spitzengewinn (dBi): ~3,2, ~2,9, ~1,2, ~0,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25
Anschluss 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~2,0:1, ~1,3:1, ~1,3:1
Effizienz (%): ~24,7, ~27,4, ~25,4
Spitzengewinn (dBi): ~-0,2, ~1,7, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
