Beschreibung
Die Phoenix 3-in-1 Ultra-Breitband-Antenne bietet leistungsstarke Konnektivität für anspruchsvolle industrielle, kommerzielle und private Anwendungen. Sie unterstützt fortschrittliche 5G NR/4G LTE MIMO- und W-lan 6E/7-Technologien und gewährleistet zuverlässigen, schnellen Datendurchsatz über die Frequenzbänder von 617 MHz bis 7125 MHz. Ihr bodenflächenunabhängiges, flaches Design und die magnetische Halterung machen sie ideal für vielseitige, dauerhafte Außeninstallationen. Das robuste ASA-Gehäuse ist in Schwarz oder Weiß erhältlich und vollständig IP67- und IP69-zertifiziert für maximale Haltbarkeit in rauen Umgebungen. Diese Antenne ist perfekt für Anwendungen, die kontinuierliche Konnektivität, hohe Bandbreite und effizienten Gerätebetrieb erfordern, wie Notfalleinsätze, IoT, Asset-Tracking, Automatisierung und Multimedia-Streaming.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (RP)
- Kabellänge: 300 cm
- Kabeltyp: D302
Installation / Umwelt

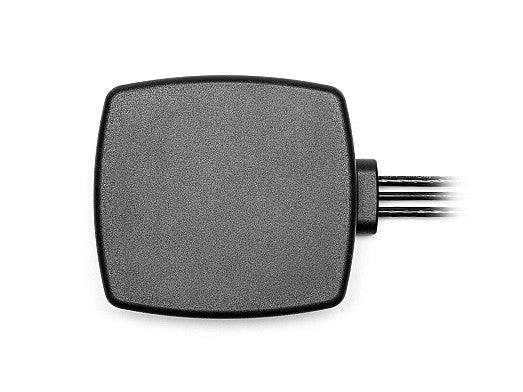

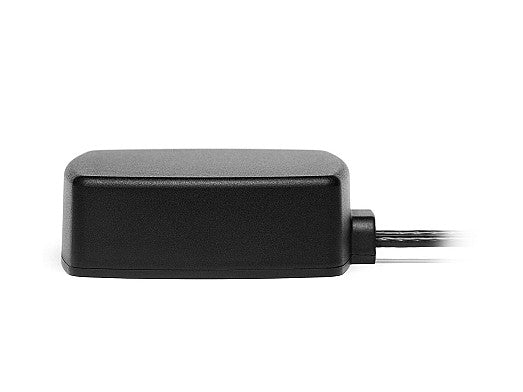

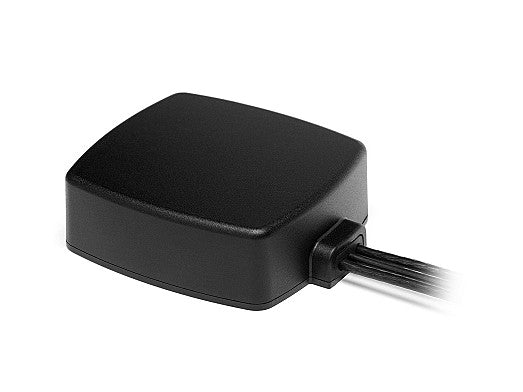

Die flache 2J6985Ma misst 89 × 76 × 27 mm, ist vollständig IP67- und IP69-zertifiziert und die perfekte Antennenlösung für dauerhafte Außeninstallationen. Das kastenförmige Antennengehäuse wird aus langlebigem ASA-Material hergestellt und ist in den Gehäusefarben Schwarz und Weiß erhältlich. Die 2J6985Ma ist bodenflächenunabhängig und für die magnetische Halterung ausgelegt, was die Installation auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht. Diese Antenne wird mit standardmäßigen SMA-Steckern (RP) und 300 cm langem D302-Kabel geliefert. Die Kabel und Stecker sind bei dieser Antenne anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei Anpassungen, Installationen und der Antennenauswahl zu unterstützen. Alle unsere Produkte werden umweltbewusst entwickelt und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Magnetische Halterung
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 89 × 76 × 27 mm
Anschluss 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,0, ~-11,2, ~-7,1, ~-6,4
VSWR: ~3,1:1, ~2,1:1, ~3,1:1, ~3,0:1
Effizienz (%): ~50,2, ~56,3, ~30,4, ~25,1
Spitzengewinn (dBi): ~2,1, ~6,3, ~3,7, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35
Anschluss 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,3, ~-10,8, ~-7,6, ~-8,4
VSWR: ~3,1:1, ~2,1:1, ~2,9:1, ~2,3:1
Effizienz (%): ~50,9, ~58,7, ~38,0, ~36,7
Spitzengewinn (dBi): ~1,6, ~6,3, ~5,1, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25
Anschluss 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1, ~1,7:1, ~1,4:1
Effizienz (%): ~38,4, ~25,6, ~28,0
Spitzengewinn (dBi): ~3,8, ~2,8, ~2,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
