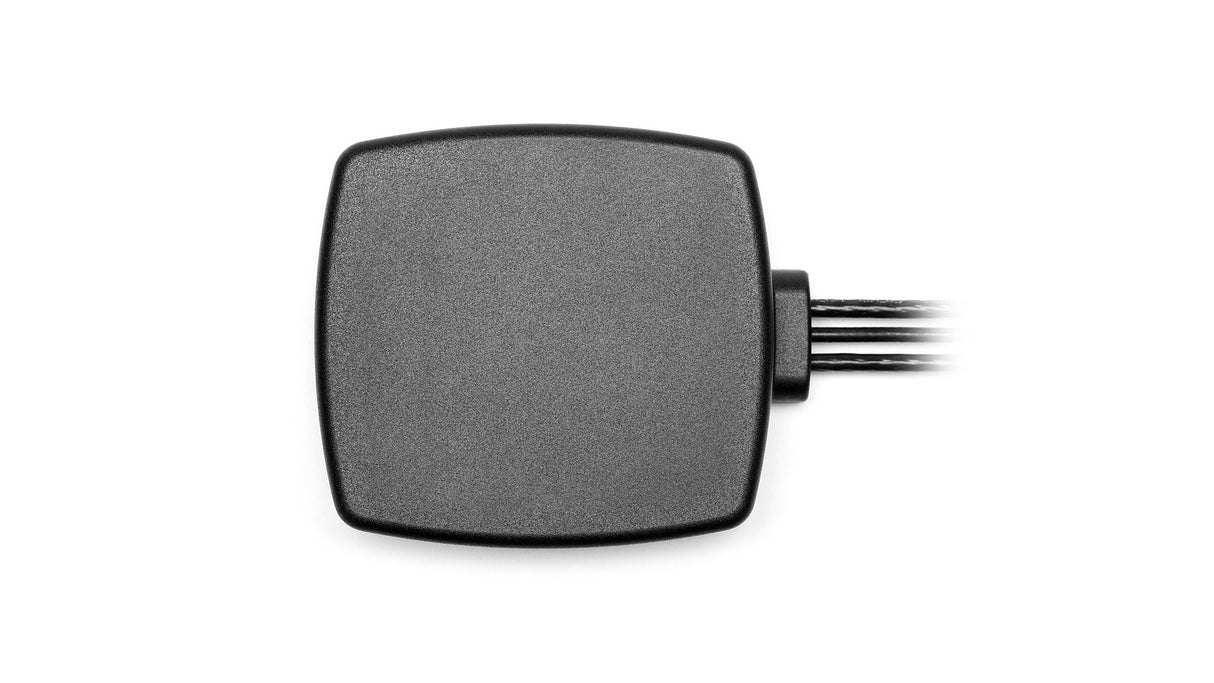

2J6985Pa 5G, Wi-Fi 6E/7 MIMO Klebehalterung Antenne 3-in-1 SMA-M 300cm

Name: 2J6985Pa 5G, Wi-Fi 6E/7 MIMO Klebehalterung Antenne 3-in-1 SMA-M 300cm
Brand: 2J
SKU: 2J6985Pa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Wideband 3-in-1 Antenne bietet leistungsstarke Konnektivität für 5G, 4G/LTE, 3G, 2G Mobilfunknetze und W-lan 6E/7 Anwendungen. Ihr MIMO-Design gewährleistet eine robuste Datenübertragung und zuverlässige Signalpaarung, was sie ideal für anspruchsvolle industrielle, kommerzielle und private Umgebungen macht. Das flache, unabhängig vom Ground-Plane konzipierte Gehäuse ist nach IP67 und IP69 für den Außeneinsatz zertifiziert und kann einfach auf verschiedenen Oberflächen mittels Klebemontage installiert werden. Typische Anwendungen umfassen Notfalleinsätze, IoT, Asset-Tracking, Automatisierung und hochfrequentierte MIMO-Geräte-Konnektivität.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2,4-5,0-6,0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: SMA-M
Kabellänge: 300 cm
Kabeltyp: D302

Installation / Umwelt

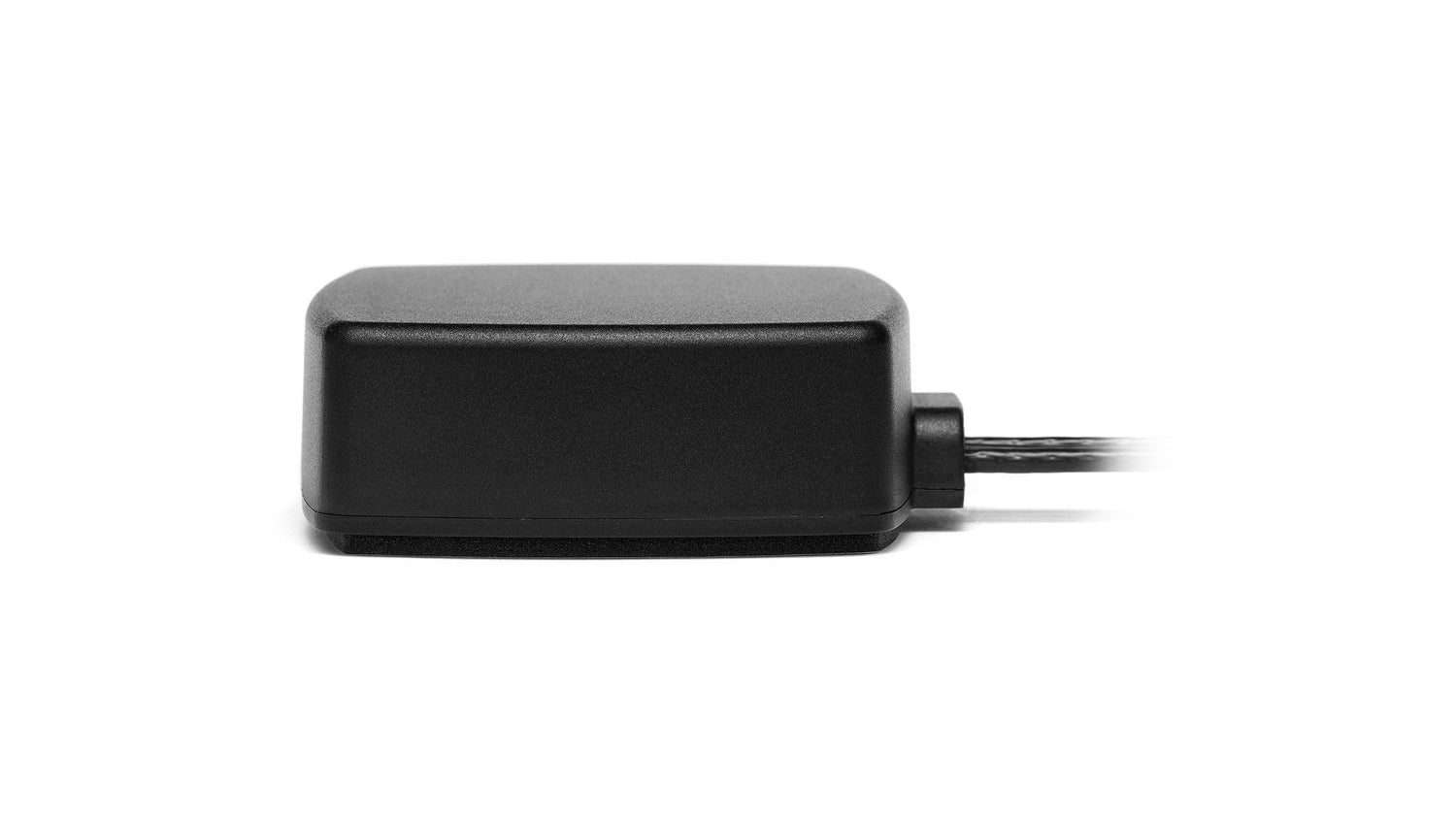

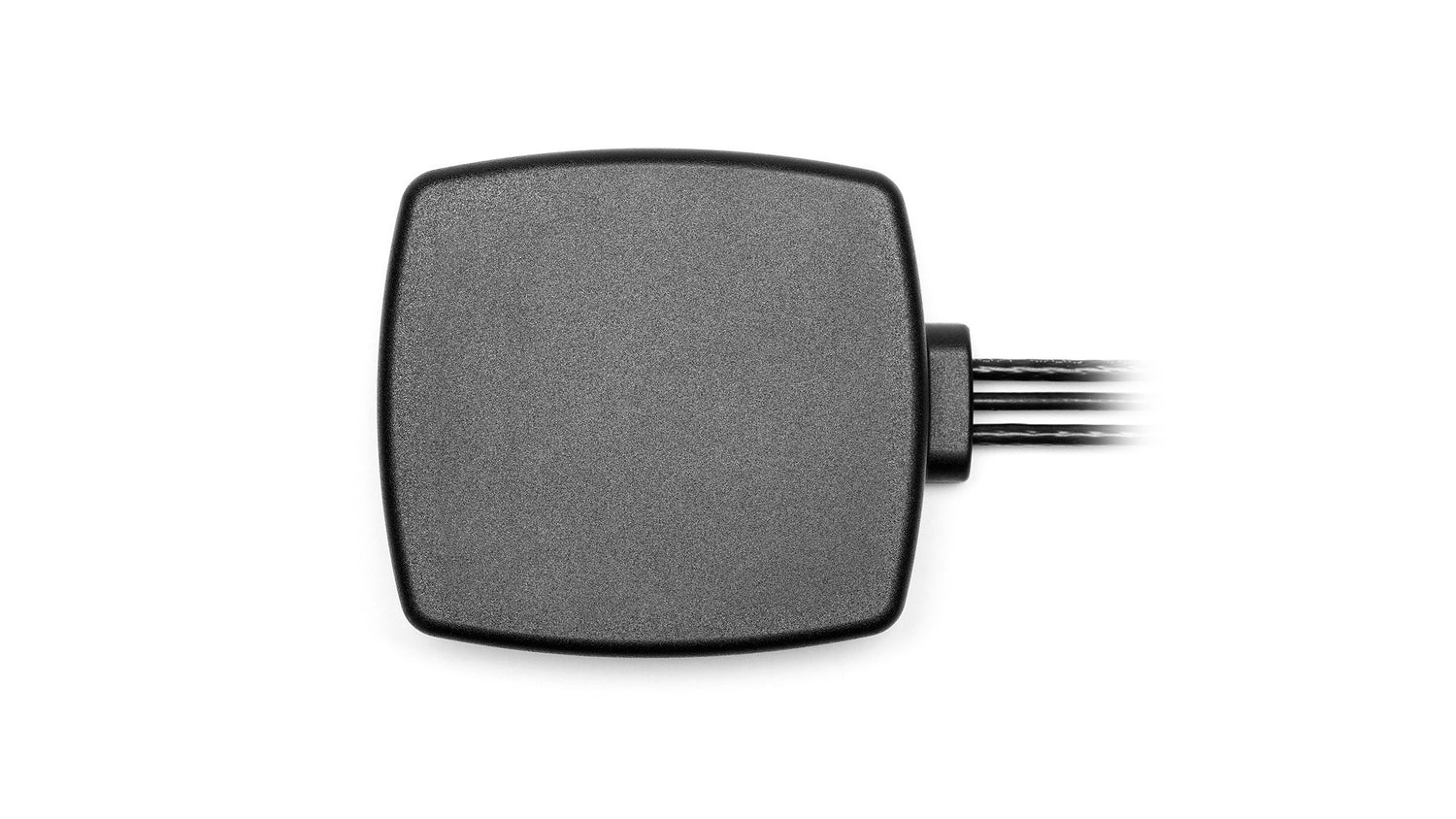

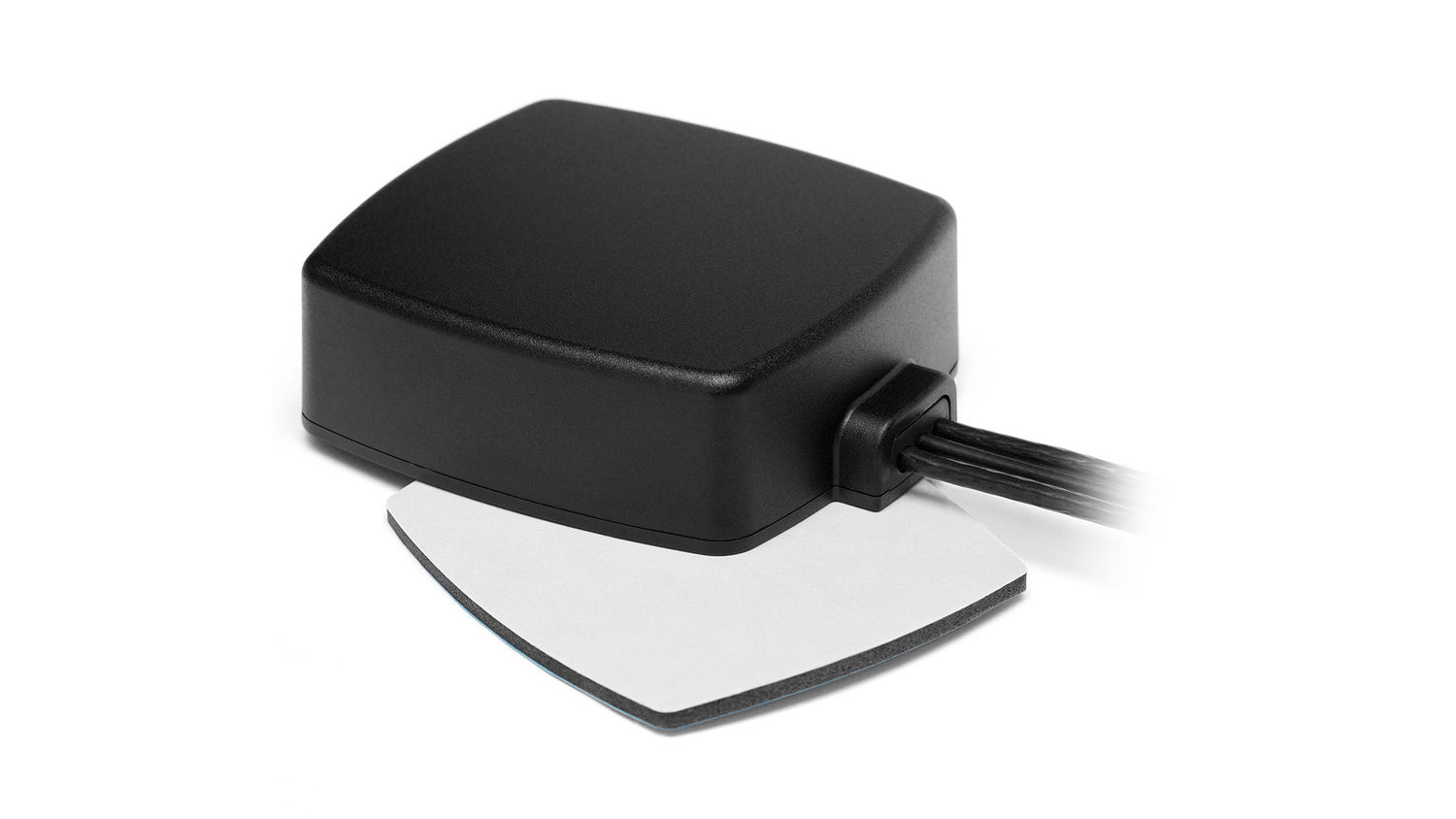

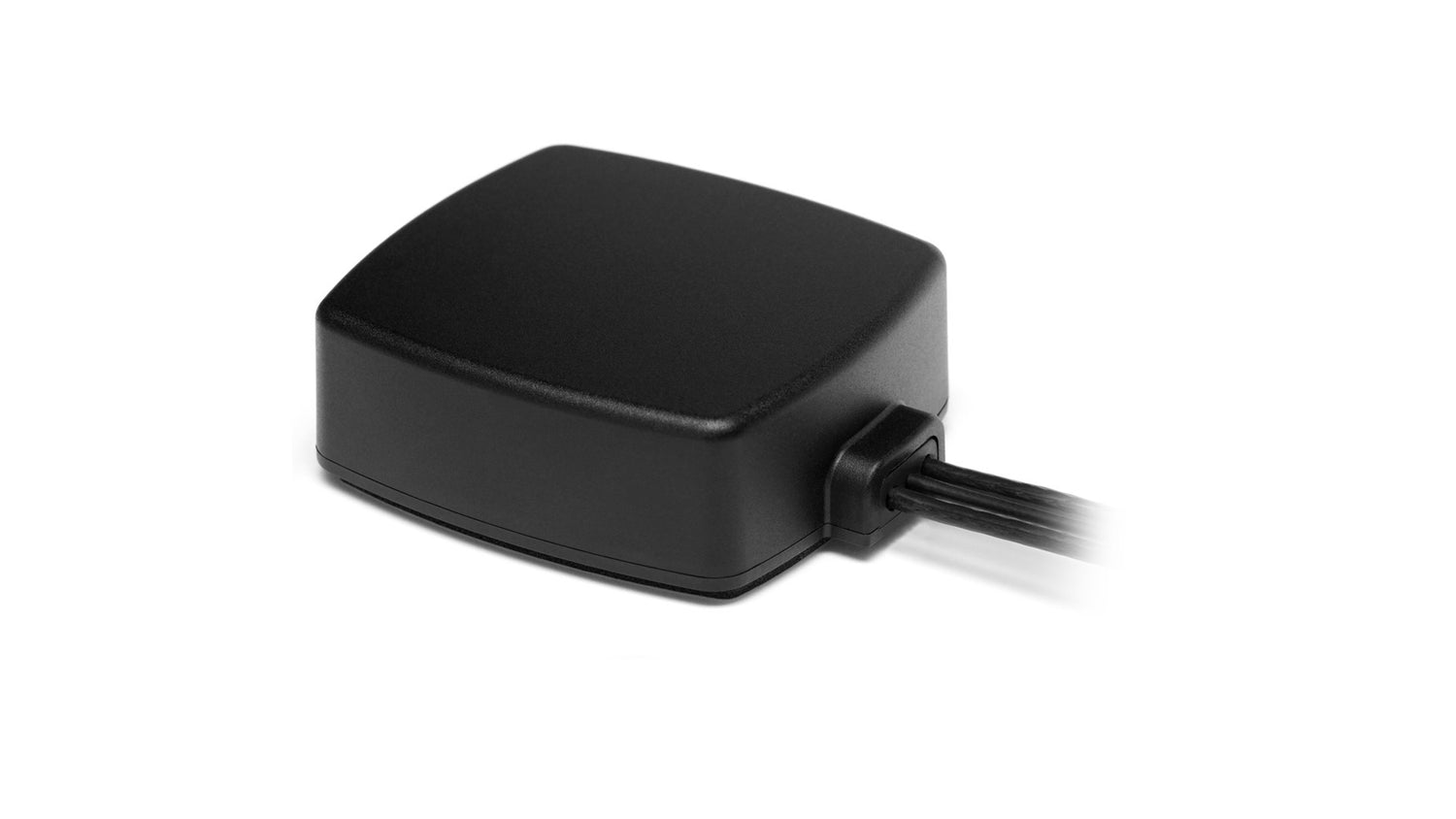

Die flache 2J6985Pa misst 89 × 76 × 30 mm, ist vollständig nach IP67 und IP69 zertifiziert und die perfekte Antennenlösung für externe Außeninstallationen. Das kastenförmige Antennengehäuse wird aus robustem ASA-Material gefertigt und ist in den Gehäusefarben Schwarz und Weiß erhältlich. Die 2J6985Pa ist unabhängig vom Ground-Plane und als Klebemontage konzipiert, was die Installation auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht.
Diese Antenne wird mit standardmäßigen SMA-Male (RP) Steckern und 300 cm langem D302 Kabel geliefert. Kabel und Stecker sind bei dieser Antenne anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei Anpassungen, Installationen und der Antennenauswahl zu unterstützen.
Alle unsere Produkte werden umweltbewusst entwickelt und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN & IoT Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 89 × 76 × 30 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,0, ~-11,2, ~-7,1, ~-6,4
VSWR: ~3,1:1, ~2,1:1, ~3,1:1, ~3,0:1
Effizienz (%): ~50,2, ~56,3, ~30,4, ~25,1
Spitzengewinn (dBi): ~2,1, ~6,3, ~3,7, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,3, ~-10,8, ~-7,6, ~-8,4
VSWR: ~3,1:1, ~2,1:1, ~2,9:1, ~2,3:1
Effizienz (%): ~50,9, ~58,7, ~38,0, ~36,7
Spitzengewinn (dBi): ~1,6, ~4,3, ~4,5, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,3:1, ~1,7:1, ~1,4:1
Effizienz (%): ~38,4, ~25,6, ~28,0
Spitzengewinn (dBi): ~3,8, ~2,8, ~2,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen
