Beschreibung
Diese leistungsstarke 3-in-1-Antenne bietet robuste Konnektivität für 5G Mobilfunk/LTE, W-lan 6E/7, ISM und GNSS-Anwendungen. Ihr Ultra-Breitband-Design gewährleistet einen zuverlässigen Betrieb im Bereich von 617 MHz bis 7125 MHz, was sie ideal für anspruchsvolle industrielle, kommerzielle und private Umgebungen macht, die hohe Datenraten, Präzision und Zuverlässigkeit erfordern. Das flache, bodenflächenunabhängige Gehäuse ist für die dauerhafte Außenmontage konzipiert und verfügt über eine anti-rotations Schraubbefestigung sowie vollständigen IP67/IP69-Schutz für maximale Haltbarkeit. Typische Anwendungsfälle sind Fahrzeugnavigation, Notfalleinsätze, IoT, Asset-Tracking, Automatisierung und die Konnektivität von stark frequentierten MIMO-Geräten.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker
- Kabellänge: 300 cm
- Kabeltyp: D302 (Mobilfunk/ISM), D100 (GNSS)
Installation / Umwelt

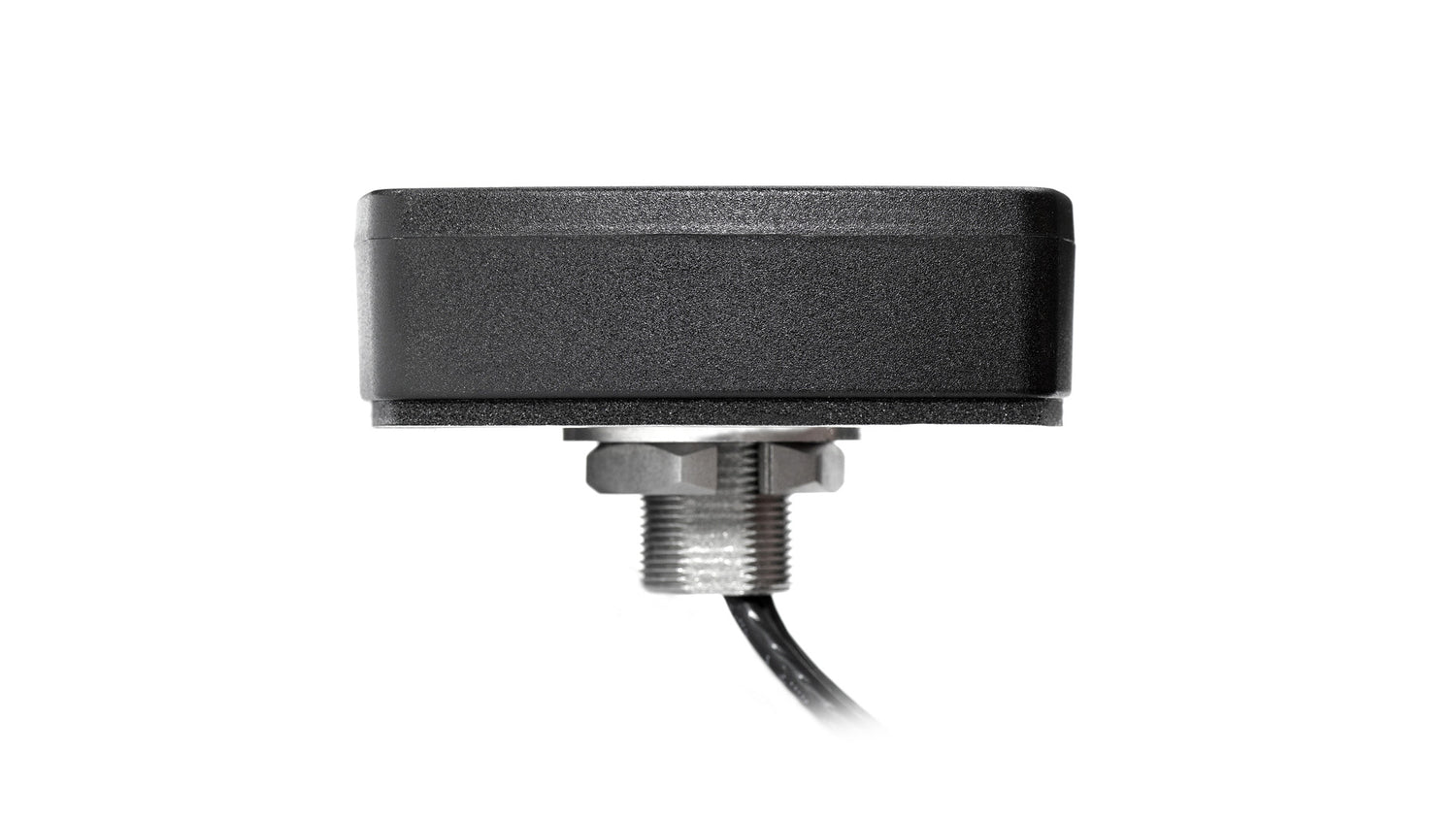

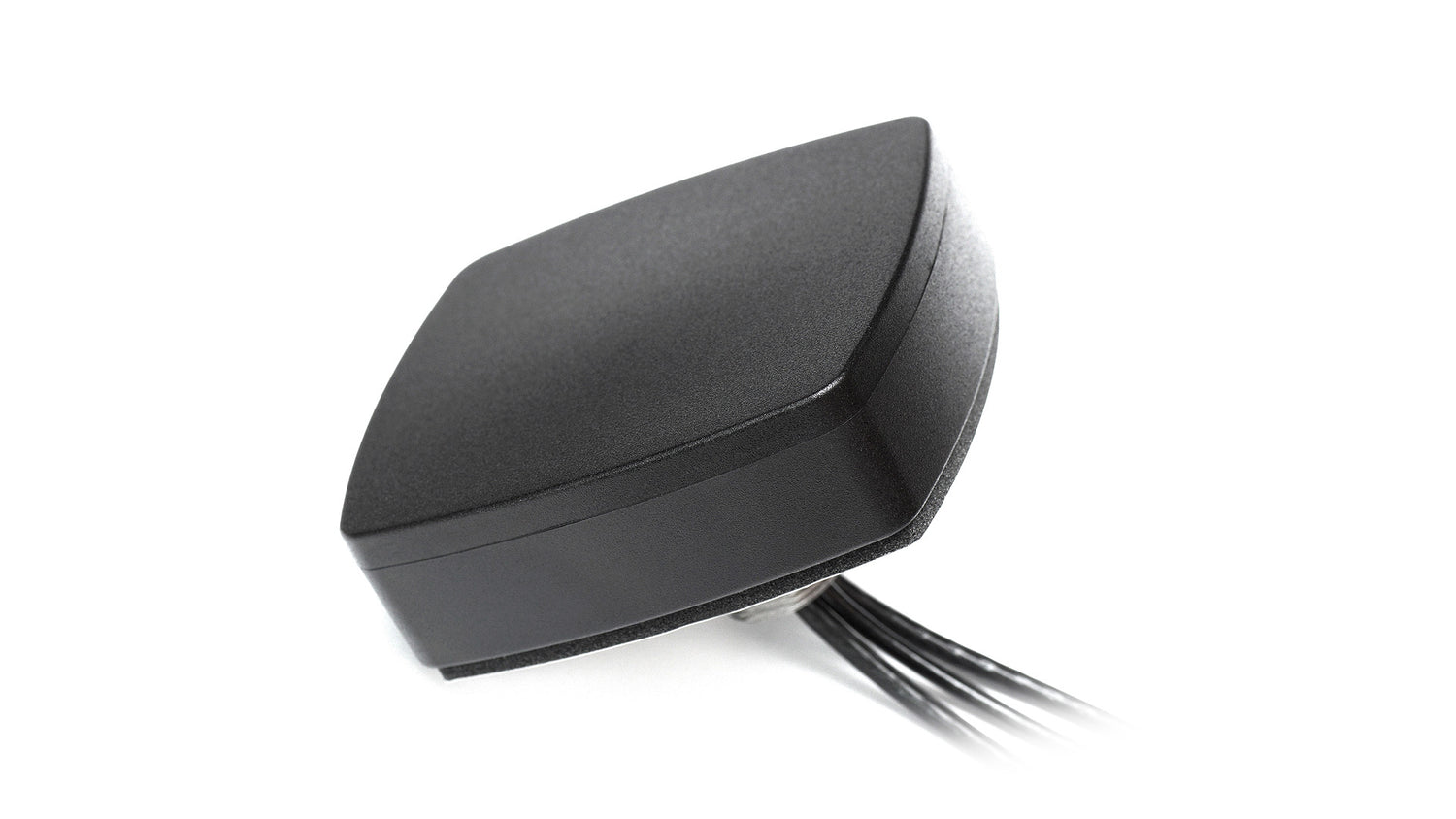

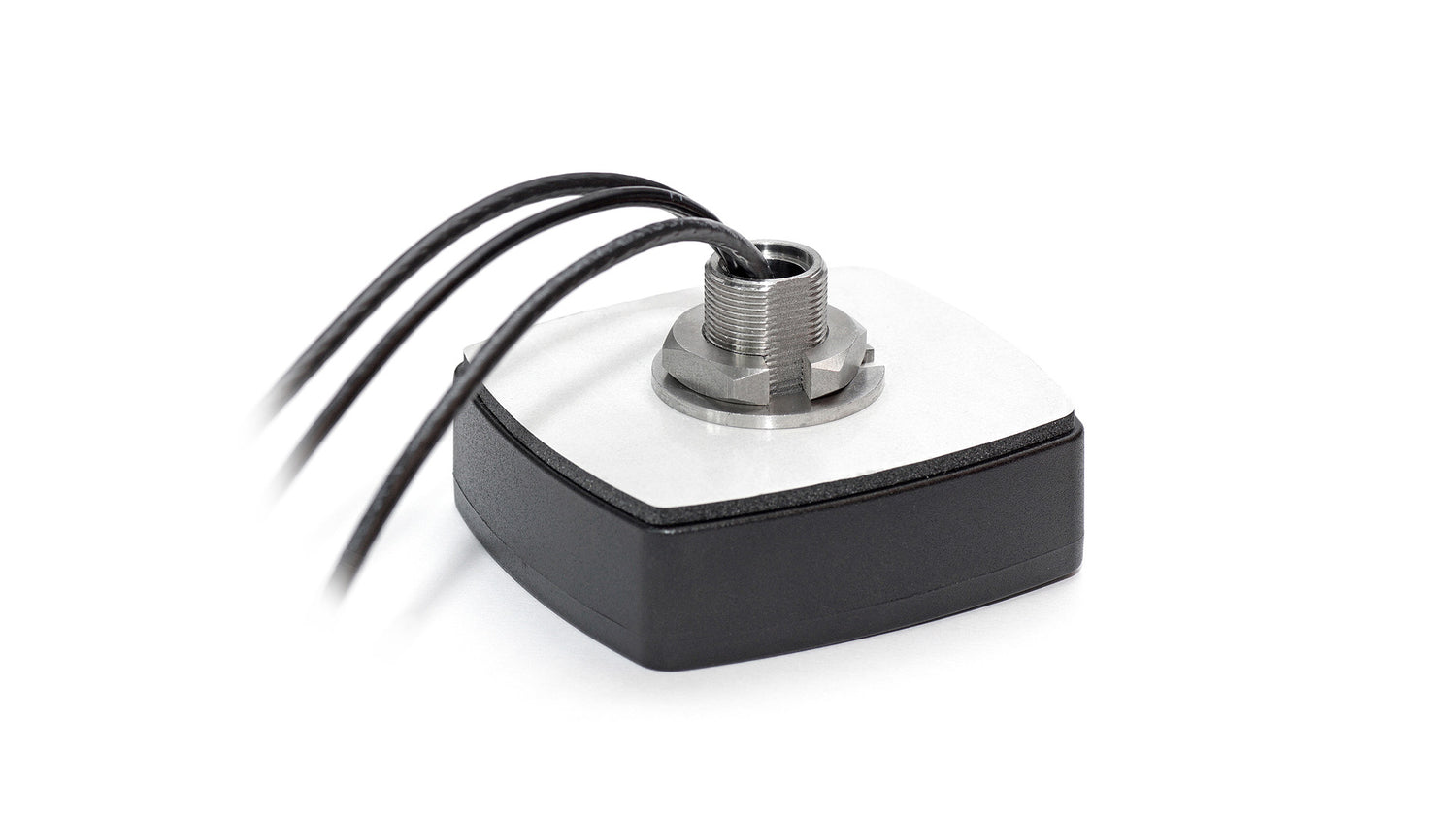

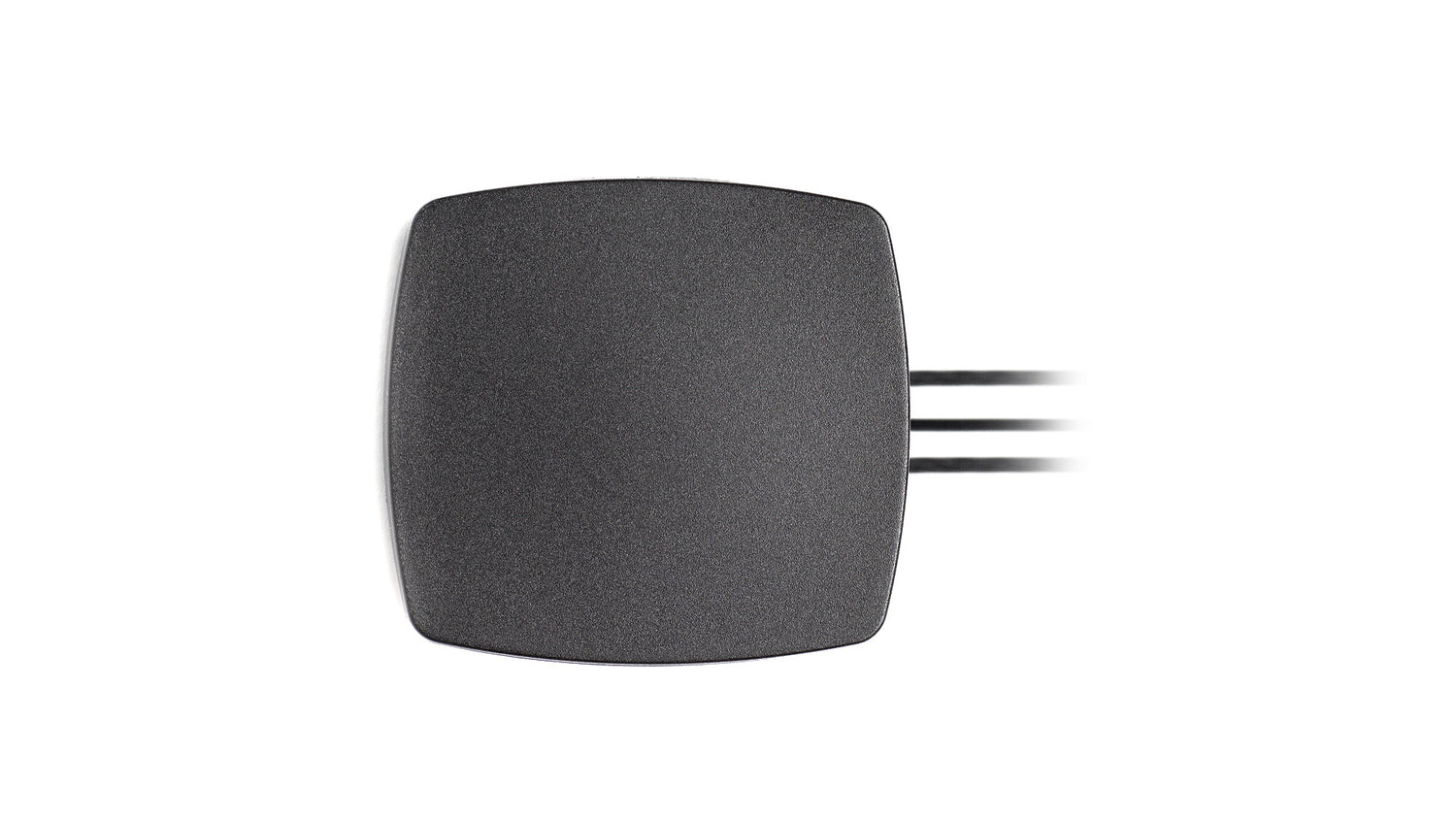

Die flache 2J6986BGF misst 80 x 74 x 25,6 mm, ist vollständig IP67- und IP69-zertifiziert und die perfekte Antennenlösung für dauerhafte Außeninstallationen. Das kastenförmige Antennengehäuse wird aus robustem PC/ASA-Material hergestellt und ist in den Gehäusefarben Schwarz und Weiß erhältlich. Die 2J6986BGF ist bodenflächenunabhängig und mit einer anti-rotations Schraubbefestigung ausgestattet, die eine Montage auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht.
Diese Antenne wird mit standardmäßigen SMA-Steckern (RP) und 300 cm langen D302 (Mobilfunk/ISM)/D100 (GNSS) Kabeln geliefert. Die Kabel und Stecker dieser Antenne sind anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei Anpassungen, Installationen und der Antennenauswahl zu unterstützen.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: SigFox, LoRa, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-15,5, ~-12,1, ~-12,3, ~-13,0
VSWR: ~1,5:1, ~1,8:1, ~1,9:1, ~1,7:1
Effizienz (%): ~35,3, ~27,1, ~23,6, ~22,3
Spitzenverstärkung (dBi): ~3,1, ~2,7, ~0,9, ~-0,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~2,0:1, ~1,3:1, ~1,3:1
Effizienz (%): ~24,7, ~27,4, ~25,4
Spitzenverstärkung (dBi): ~-0,2, ~1,7, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Außerbanddämpfung (dB): ~43
ESD-Schutz (kV): 6
