Beschreibung
Diese leistungsstarke 4-in-1-Antenne bietet robuste Konnektivität für 5G, 4G/LTE, 3G, 2G, W-lan 6E/7, ISM und GNSS-Anwendungen. Ihr ultrabreites Design gewährleistet zuverlässigen Betrieb über Sub-6GHz-Bänder und macht sie ideal für anspruchsvolle industrielle, kommerzielle und private Umgebungen. Das flache, masseflächenunabhängige Gehäuse ist IP67- und IP69-zertifiziert für dauerhafte Außenmontage und verfügt über eine anti-rotations Schraubbefestigung für sicheren Halt auf einer Vielzahl von Oberflächen. Typische Anwendungsfälle sind Fahrzeugnavigation, Notfalleinsatz, IoT, Asset-Tracking, Automatisierung und hochfrequentierte MIMO-Gerätekonnektivität.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0-6,0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Steckverbinder & Kabel
- Steckverbindertyp: SMA-Male
- Kabellänge: 300cm
- Kabeltyp: D302 (cellular/ISM), D100 (GNSS)
Installation / Umwelt

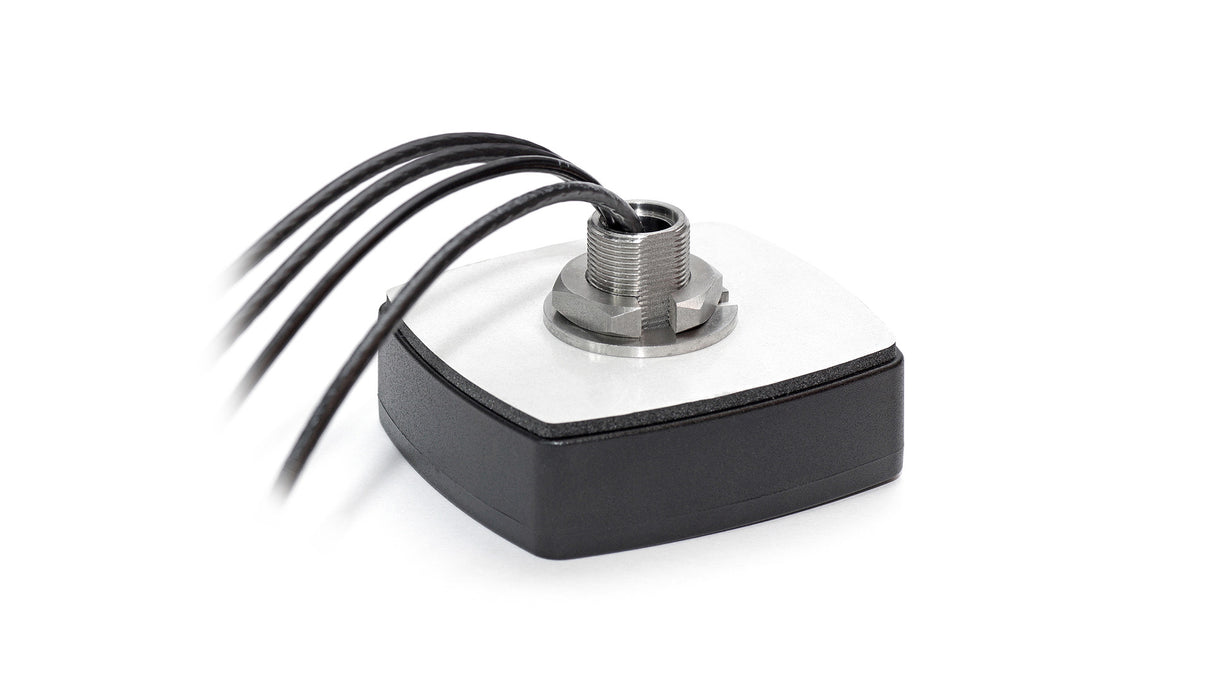

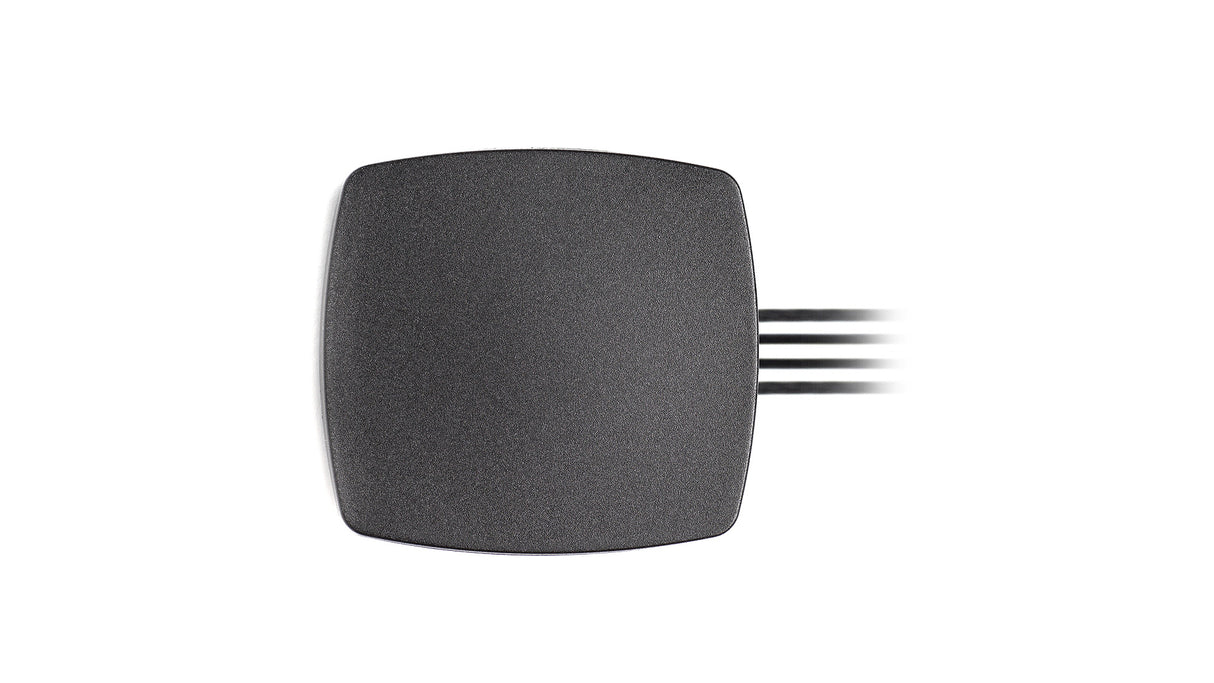

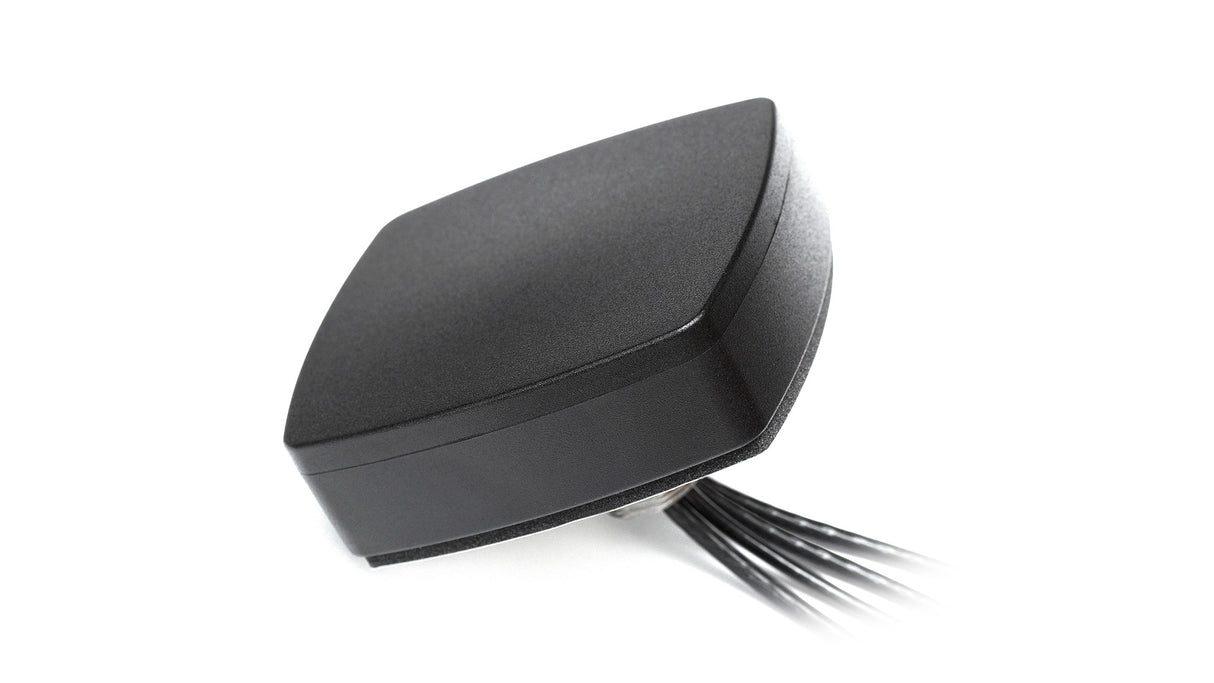

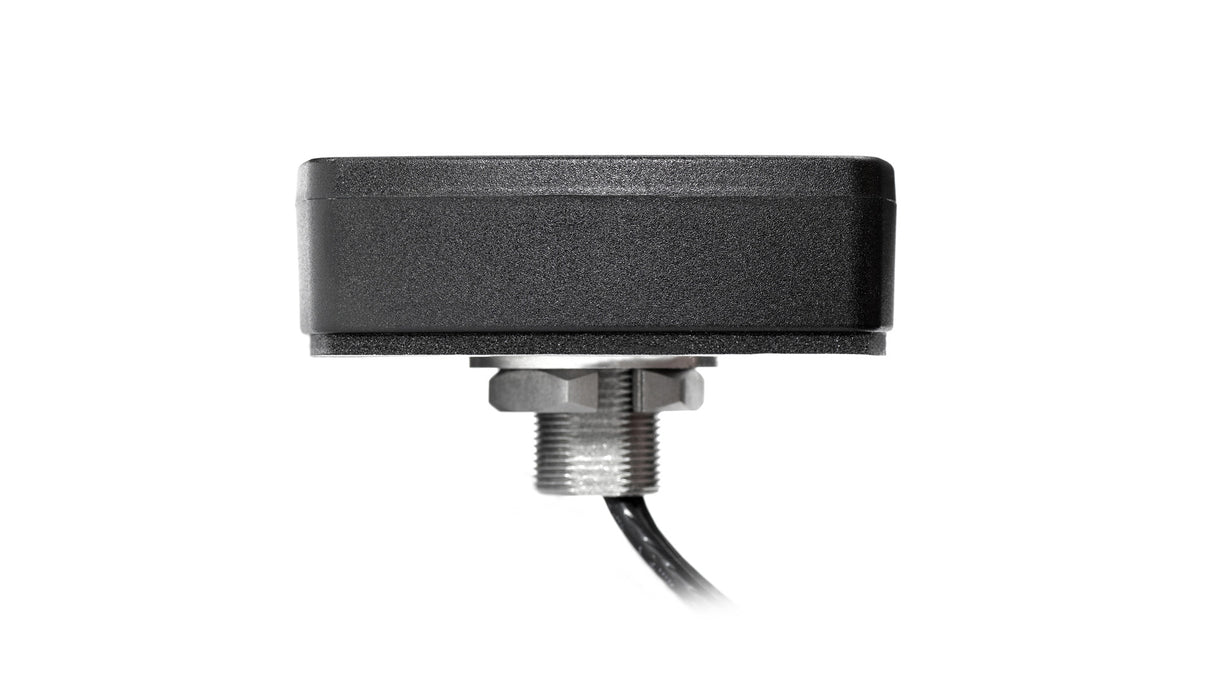

Die flache 2J6986BGFc misst 80 x 74 x 25,6 mm, ist vollständig IP67- und IP69-zertifiziert und die perfekte Antennenlösung für dauerhafte Außeninstallationen. Das gehäuseförmige Antennengehäuse wird aus robustem PC/ASA-Material gefertigt und ist in den Farben Schwarz und Weiß erhältlich. Die 2J6986BGFc ist unabhängig von einer Massefläche und mit einer anti-rotations Schraubbefestigung ausgestattet, die eine Montage auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht.
Diese Antenne wird mit standardmäßigen SMA-Male (RP) Steckverbindern und 300 cm langen D302 (cellular/ISM)/ D100 (GNSS) Kabeln geliefert. Die Kabel und Steckverbinder sind bei dieser Antenne anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei Anpassungen, Installation und Antennenauswahl zu unterstützen.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: 80 × 74 × 25,6 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-15,5, ~-12,1, ~-12,3, ~-13,0
VSWR: ~1,5:1, ~1,8:1, ~1,9:1, ~1,7:1
Effizienz (%): ~35,3, ~27,1, ~23,6, ~22,3
Spitzenverstärkung (dBi): ~3,1, ~2,7, ~0,9, ~-0,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-16,8, ~-12,8, ~-13,4, ~-13,1
VSWR: ~1,4:1, ~1,7:1, ~1,7:1, ~1,7:1
Effizienz (%): ~34,1, ~27,3, ~20,0, ~22,0
Spitzenverstärkung (dBi): ~3,2, ~2,9, ~1,2, ~0,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~2,0:1, ~1,3:1, ~1,3:1
Effizienz (%): ~24,7, ~27,4, ~25,4
Spitzenverstärkung (dBi): ~-0,2, ~1,7, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Außerhalb des Bandes Unterdrückung (dB): ~43
ESD-Schutz (kV): 6
