2J  |  Artikelnummer: 2J6A41BF

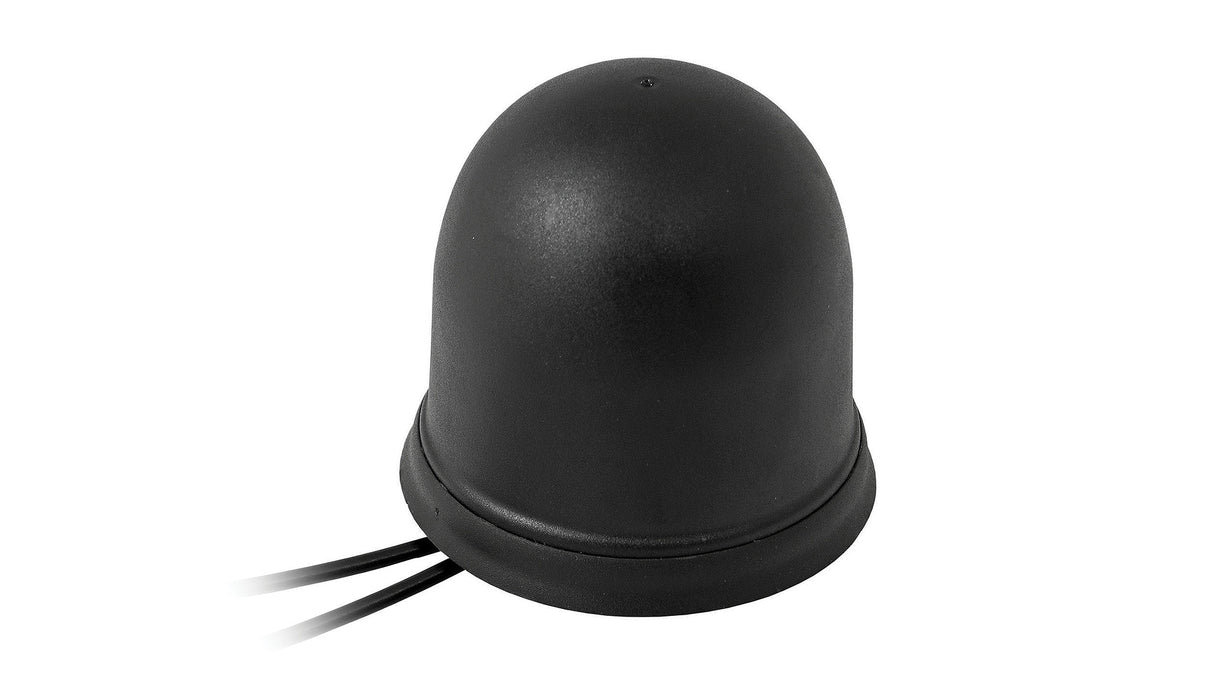

2J6A41BF 4G/LTE, GNSS Schraubmontage Antenne IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Kombinationsantenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und unterstützt sowohl 4G/LTE-Mobilfunk als auch GNSS (GPS, Galileo, QZSS) Navigationstechnologien. Das Design mit Schraubbefestigung sorgt für eine sichere Installation, während die Anti-Rotationsfunktion und die robuste Bauweise sie ideal für den Automobil-, Industrie- und Außenbereich machen. Die Antenne verfügt über ein vorgefiltertes aktives GNSS-Element für verbesserte Signalqualität und ist mit hohen Schutzarten für den Einsatz unter rauen Bedingungen geschützt.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C

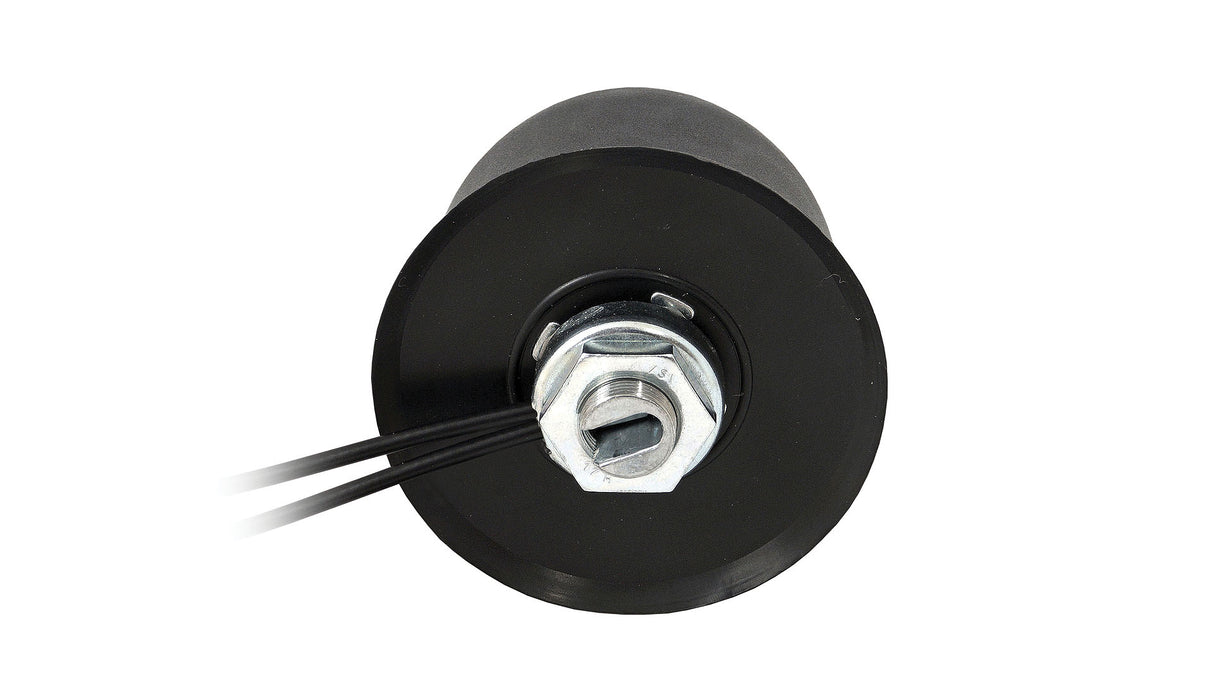

Befestigung: Schraubbefestigung
Typ: Kombination
Ort: Außen
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Satellitennavigation: GNSS
Abmessungen: Ø 77,3 x 65,5 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,2:1, ~1,5:1, ~2,4:1
Effizienz (%): ~56, ~51, ~39
Spitzenverstärkung (dBi): ~2, ~4, ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 – 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2 kV

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A41BF","title":"4G LTE/3G/2G, GPS/Galileo Vorfilter GNSS Anti-Rotations Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67 / IP69K / IK09","dimensions_mm":"Ø 77.3 x 65.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.5","vswr":"~2.2:1","efficiency_percent":"~56","peakGain_dbi":"~2.0","averageGain_db":"~-2.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-13.9","vswr":"~1.5:1","efficiency_percent":"~51","peakGain_dbi":"~4.0","averageGain_db":"~-2.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-7.7","vswr":"~2.4:1","efficiency_percent":"~39","peakGain_dbi":"~3.5","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"DACAR 302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR100","cableLength_mm":3000}]}
