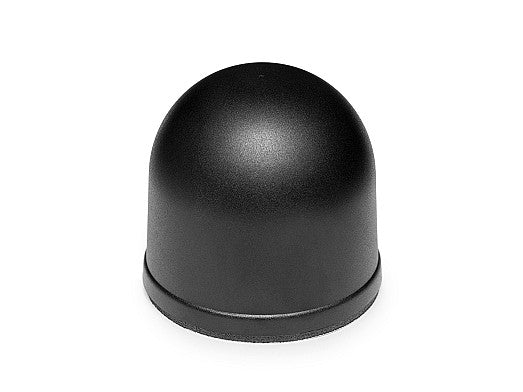

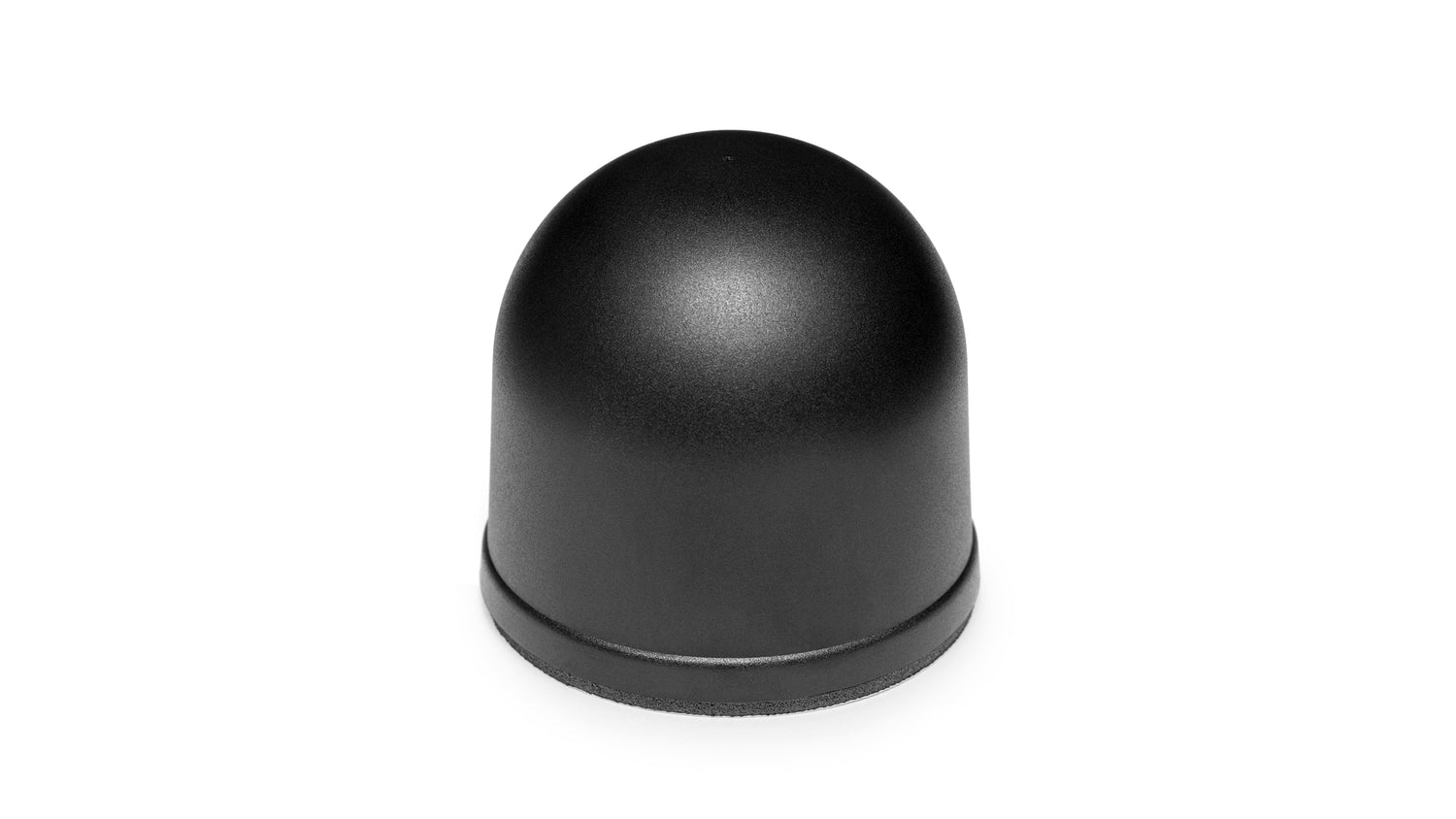

2J6A83B-RB-SP 5G Schraubmontage Antenne IP69K

Name: 2J6A83B-RB-SP 5G Schraubmontage Antenne IP69K
Brand: 2J
SKU: 2J6A83B-RB-SP
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Breitband-Antenne ist für Hochleistungs-Konnektivität über 5G-, 4G-, 3G- und 2G-Netzwerke entwickelt worden. Ihr robustes Design gewährleistet eine zuverlässige Signalempfangs- und -übertragung, was sie ideal für anspruchsvolle Anwendungen wie mobiles Breitband, Fahrzeugsysteme, Smart Cities, Landwirtschaft und Notfalldienste macht. Die Antenne verfügt über ein erdungsflächenabhängiges Design, lineare Polarisation und ein omnidirektionales Strahlungsmuster für optimale Abdeckung. Zertifiziert nach IP67, IK09 und IP69K ist sie für raue Umgebungen ausgelegt und vollständig konform mit REACH- und RoHS-Vorschriften.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Installation / Umwelt

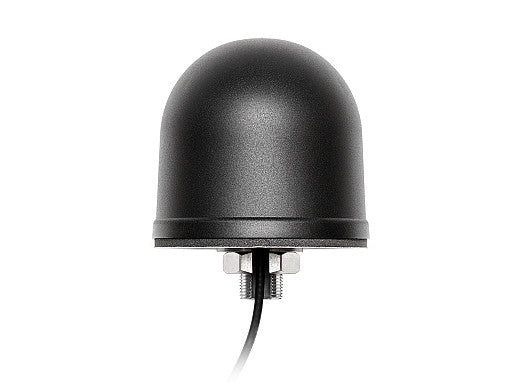

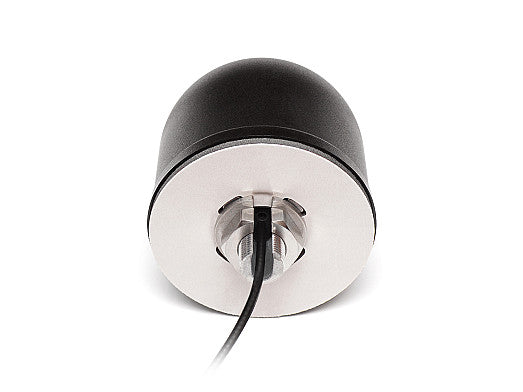

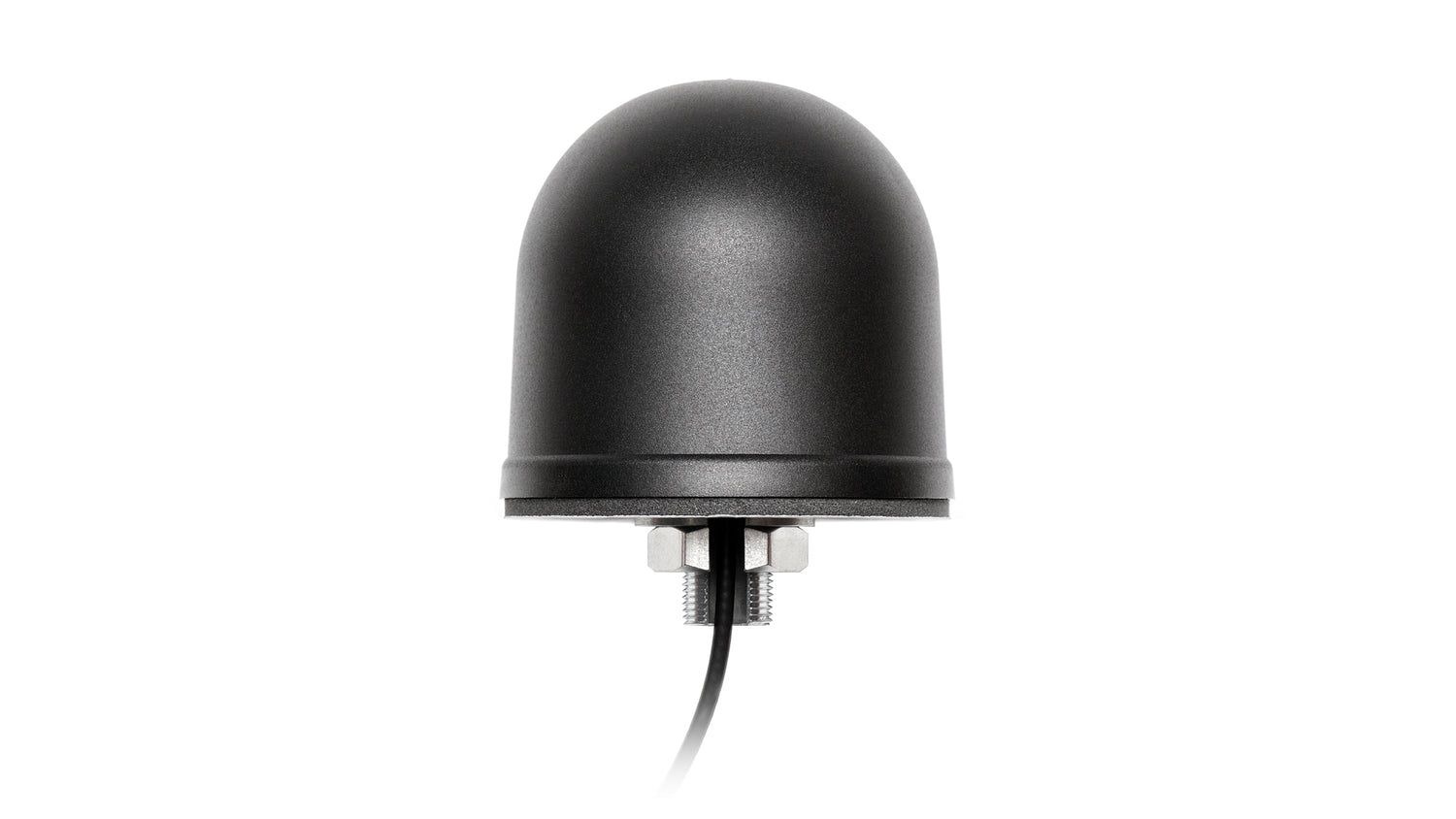

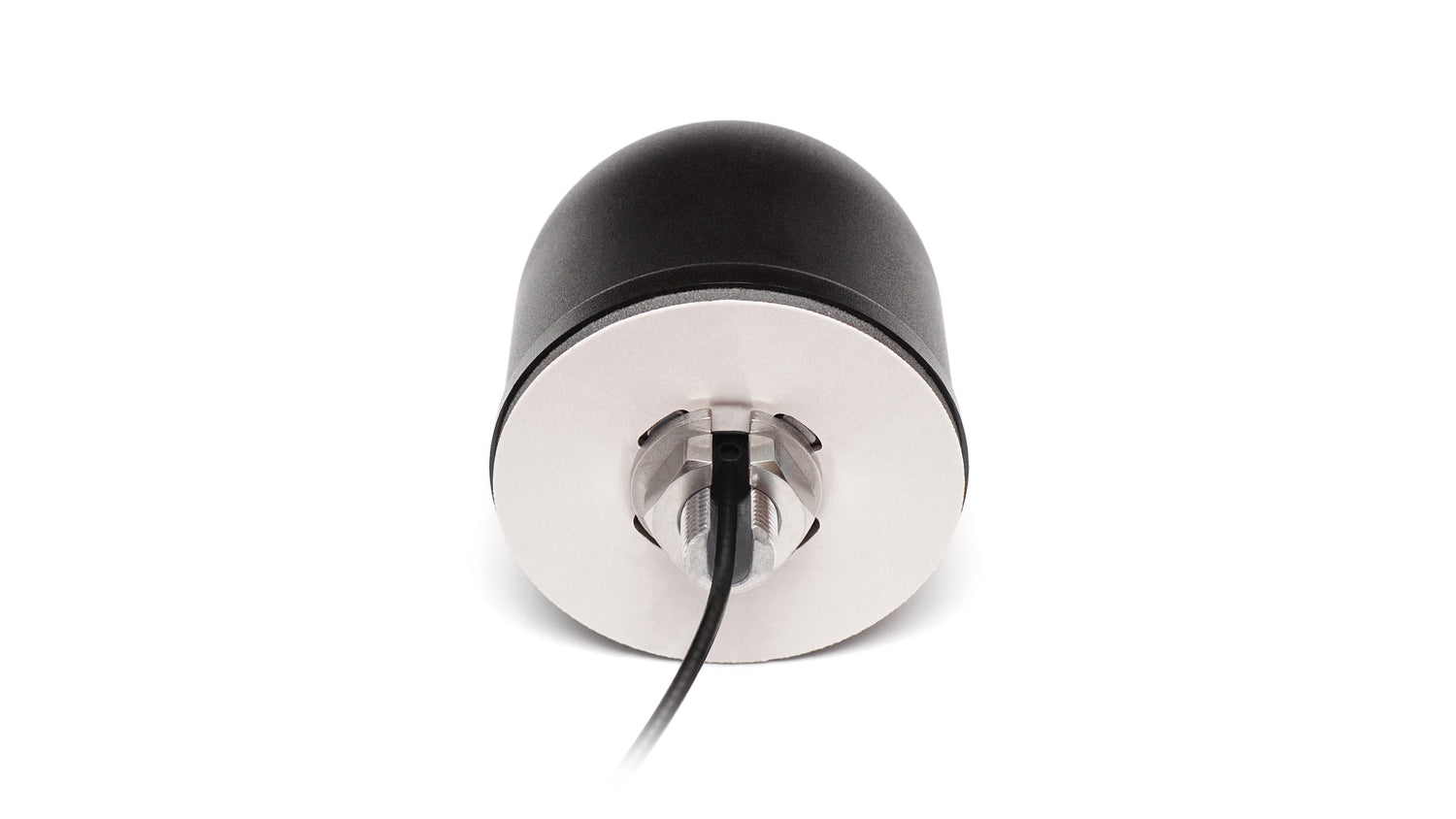

Diese Antenne verfügt über eine langlebige Schraubbefestigung und einen 3 mm Schaumstoffaufkleber an der Unterseite, der eine Drehung verhindert und eine stabile Installation sicherstellt. Mit anpassbaren Kabel- und Steckverbindungsoptionen sowie kompakter Größe lässt sie sich leicht in jede Umgebung integrieren. Die Antenne ist für raue Umweltbedingungen ausgelegt und hält die Zertifizierungen IP67, IK09 und IP69K ein. Ihr Radom besteht aus ASA-Material und ist schwarz gefärbt, während die Antennenbasis aus Zamak gefertigt ist, was Langlebigkeit und Widerstandsfähigkeit garantiert. Alle Steckverbinder und Kabel sind vollständig anpassbar. Diese Antenne ist ohne gefährliche Materialien konstruiert und somit vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Typ: Einzel
Abmessungen: Ø 69 × 65,5 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,3, ~-15,0, ~-12,3, ~-5,8
VSWR: ~4,0:1, ~1,7:1, ~1,8:1, ~3,1:1
Effizienz (%): ~41,0, ~55,7, ~43,5, ~25,4
Spitzengewinn (dBi): ~-0,9, ~3,0, ~3,7, ~-0,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A83B-RB-SP","title":"Helm 5GNR/4G LTE/3G/2G IP67, IK09, IP69K Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 69 × 65.5","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~4.0:1","efficiency_percent":"~41.0","peakGain_dbi":"~-0.9","averageGain_db":"~-4.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.0","vswr":"~1.7:1","efficiency_percent":"~55.7","peakGain_dbi":"~3.0","averageGain_db":"~-2.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-12.3","vswr":"~1.8:1","efficiency_percent":"~43.5","peakGain_dbi":"~3.7","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.8","vswr":"~3.1:1","efficiency_percent":"~25.4","peakGain_dbi":"~-0.2","averageGain_db":"~-6.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":null,"cableType":null,"cableLength_mm":null}]}
