2J  |  Artikelnummer: 2J6A83Ba-RB-SP

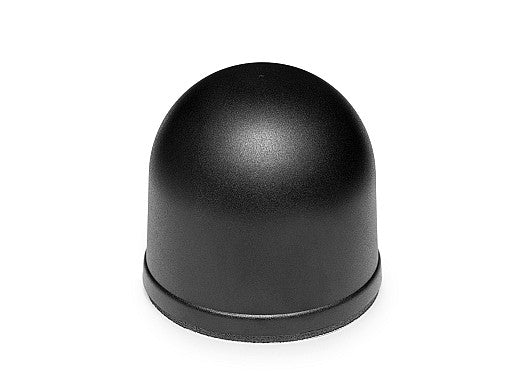

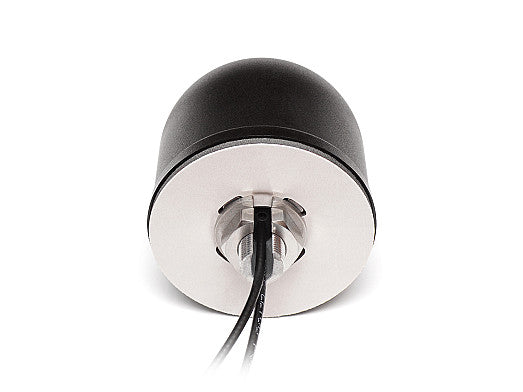

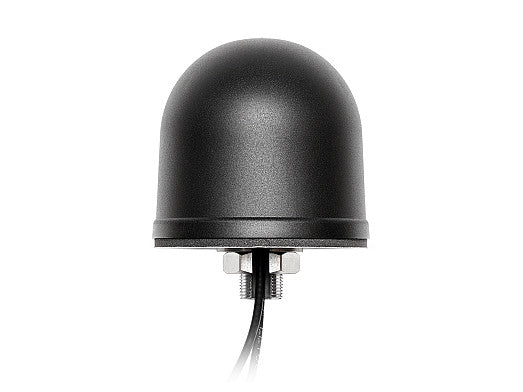

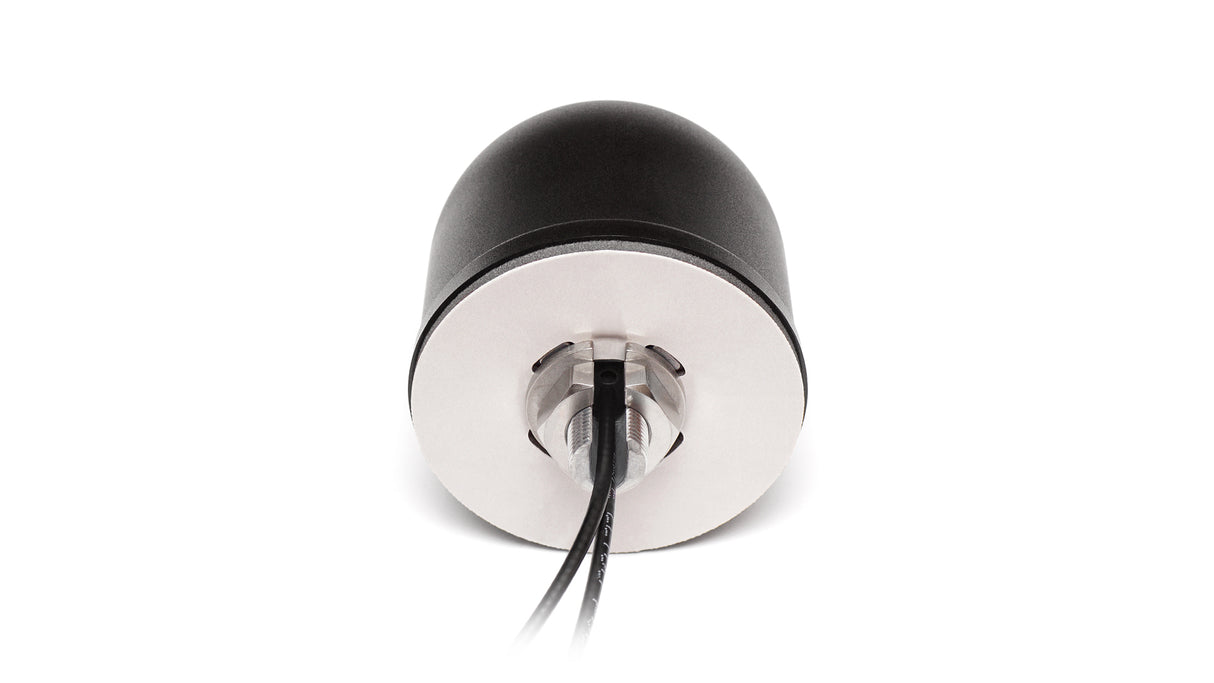

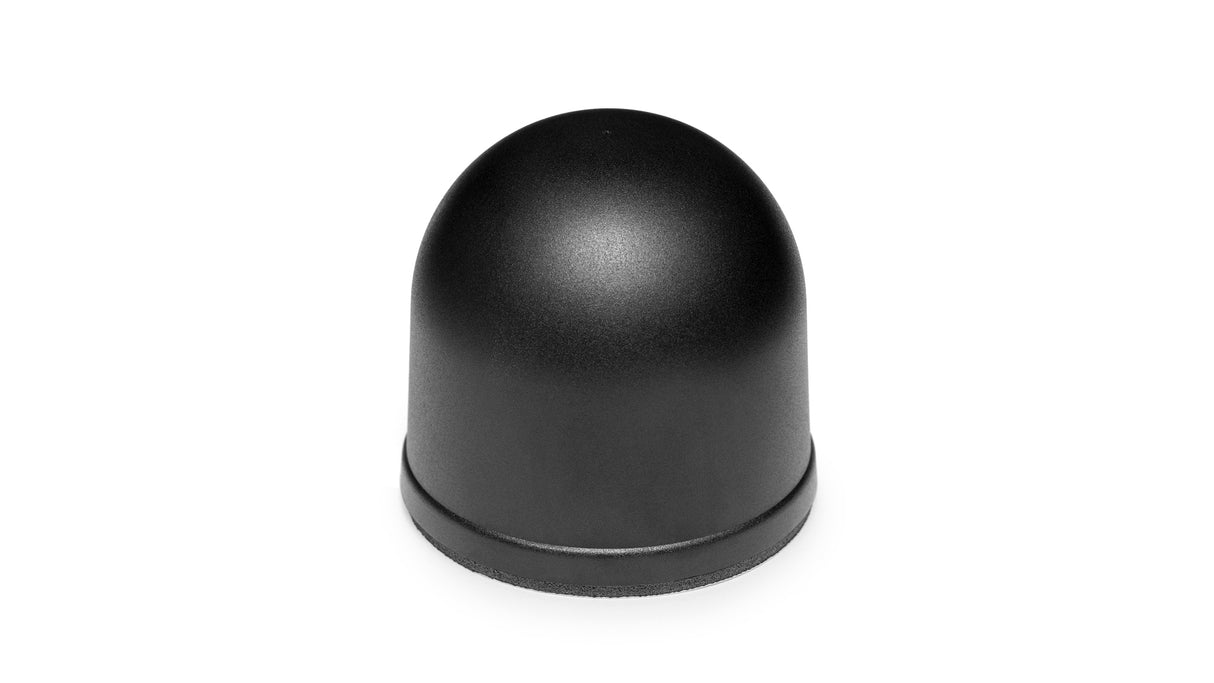

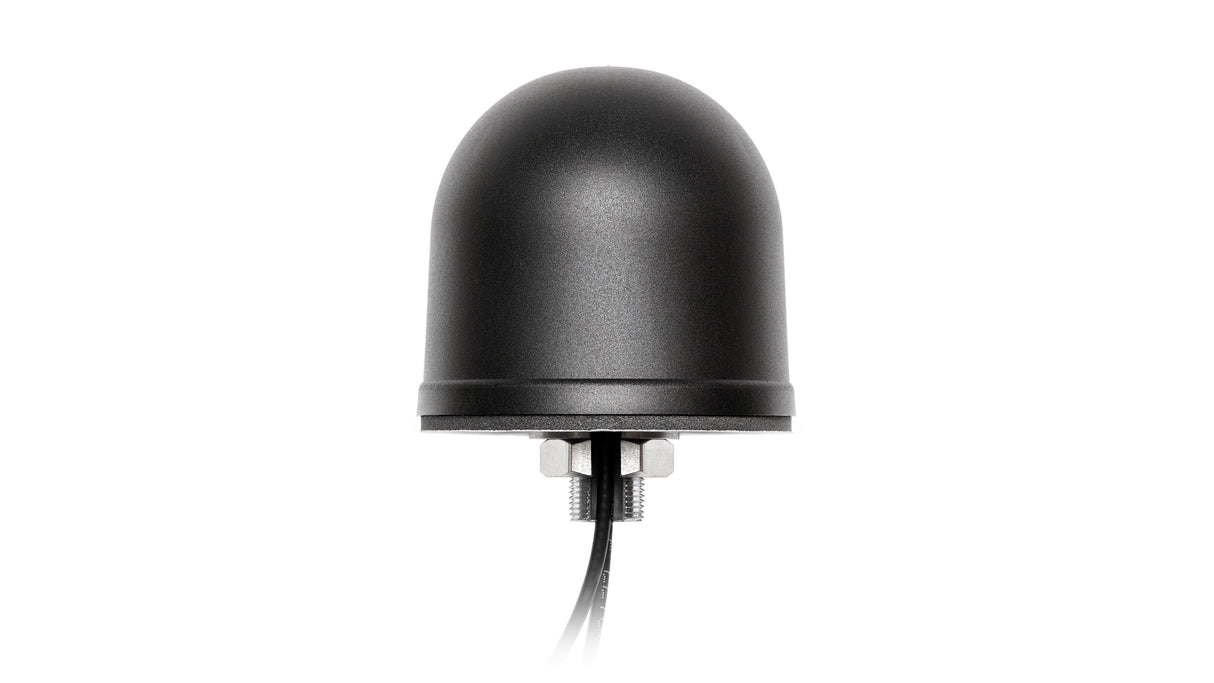

2J6A83Ba-RB-SP 5G Schraubmontage Antenne Helm MIMO IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne bietet eine schnelle, zuverlässige Konnektivität für 5G-, 4G-, 3G- und 2G-Netze. Ihr Dual-Kabel-MIMO-Design gewährleistet eine stabile Datenübertragung und -empfang, was sie ideal für anspruchsvolle Anwendungen wie mobiles Breitband, Automotive, Smart Grid, Fernüberwachung, Smart Cities, Landwirtschaft und Notfalldienste macht. Die langlebige Schraubbefestigung und die schaumstoffbasierte Anti-Rotations-Basis sorgen für eine sichere Installation, während das kompakte, bodenflächenabhängige Design eine einfache Integration in verschiedenen Umgebungen ermöglicht. Die Antenne ist für optimale Effizienz und Spitzenverstärkung über alle unterstützten Frequenzbänder ausgelegt, mit linearer Polarisation und omnidirektionaler Abdeckung für eine konstante Leistung.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Installation / Umwelt

Die 2J6A83Ba-RB-SP Antenne ist für den Einsatz unter rauen Umweltbedingungen ausgelegt und besitzt die Zertifizierungen IP67, IK09 und IP69K. Ihr Radom besteht aus ASA-Material und ist schwarz gefärbt, während die Antennenbasis aus Zamak gefertigt ist, was Langlebigkeit und Widerstandsfähigkeit gewährleistet. Die Antenne entspricht der RoHS-Richtlinie und kann in einem Temperaturbereich von -40 bis +85 Grad Celsius betrieben werden. Alle Anschlüsse und Kabel sind vollständig anpassbar.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 69 × 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,1, ~-15,2, ~-13,5, ~-7,5
VSWR: ~3,5:1, ~1,7:1, ~1,7:1, ~2,5:1
Effizienz (%): ~30,6, ~45,1, ~35,9, ~22,8
Spitzenverstärkung (dBi): ~-1,9, ~2,4, ~3,4, ~-0,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,2, ~-12,0, ~-10,3, ~-5,1
VSWR: ~4,8:1, ~1,9:1, ~2,1:1, ~3,7:1
Effizienz (%): ~30,1, ~45,1, ~33,9, ~20,4
Spitzenverstärkung (dBi): ~-1,8, ~2,4, ~2,6, ~-2,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A83Ba-RB-SP","title":"Helm 5GNR/4G LTE/3G/2G MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 69 × 65.5","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.1","vswr":"~3.5:1","efficiency_percent":"~30.6","peakGain_dbi":"~-1.9","averageGain_db":"~-5.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.2","vswr":"~1.7:1","efficiency_percent":"~45.1","peakGain_dbi":"~2.4","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-13.5","vswr":"~1.7:1","efficiency_percent":"~35.9","peakGain_dbi":"~3.4","averageGain_db":"~-4.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.5","vswr":"~2.5:1","efficiency_percent":"~22.8","peakGain_dbi":"~-0.7","averageGain_db":"~-6.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.2","vswr":"~4.8:1","efficiency_percent":"~30.1","peakGain_dbi":"~-1.8","averageGain_db":"~-5.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.0","vswr":"~1.9:1","efficiency_percent":"~45.1","peakGain_dbi":"~2.4","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.3","vswr":"~2.1:1","efficiency_percent":"~33.9","peakGain_dbi":"~2.6","averageGain_db":"~-4.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.1","vswr":"~3.7:1","efficiency_percent":"~20.4","peakGain_dbi":"~-2.1","averageGain_db":"~-6.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
