2J  |  Artikelnummer: 2J6A84BGF

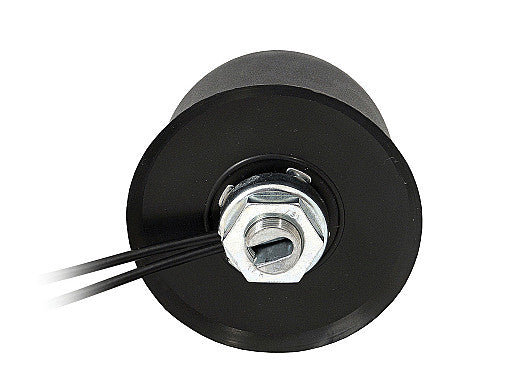

2J6A84BGF 5G, GNSS Schraubmontage Antenne Helm IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Verbessern Sie Ihre drahtlose Konnektivität mit dieser robusten 2-in-1 Schraubbefestigung-Antenne, die für Hochleistungsanwendungen in 5G, 4G/LTE, 3G, 2G und GNSS (GPS/GLONASS/QZSS/Galileo) entwickelt wurde. Das Dual-Kabel-Design gewährleistet optimale Signalempfangs- und Übertragungsqualität sowohl für Mobilfunk- als auch für Satellitennavigationssysteme. Ideal für Automotive, industrielle IoT, Smart Grid, Flottenmanagement und Fernüberwachung liefert diese Antenne zuverlässige Leistung in anspruchsvollen Umgebungen. Die robuste Bauweise, die Anti-Rotations-Befestigung und das kompakte Format machen sie für eine Vielzahl von Installationen geeignet, von Fahrzeugen über Industrieanlagen bis hin zu Smart-City-Infrastrukturen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Die Antenne ist für raue Umweltbedingungen ausgelegt und besitzt die Zertifizierungen IP67, IK09 und IP69K. Die Radom-Hülle besteht aus langlebigem ASA-Material und ist schwarz gefärbt, während die Basis aus Zamak für zusätzliche Stabilität gefertigt ist. Sie verfügt über eine robuste Schraubbefestigung und eine Dichtung an der Unterseite, die eine Rotation verhindert und eine stabile Montage gewährleistet. Die Antenne ist RoHS-konform und kann in einem Temperaturbereich von -40 bis +85 Grad Celsius betrieben werden. Sie bietet anpassbare Kabel- und Steckverbindungsoptionen und ist mit den Maßen Ø 77,3 × 65,5 mm kompakt, was die Integration in verschiedene Umgebungen erleichtert.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 77,3 x 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,3, ~-15,0, ~-12,3, ~-5,8
VSWR: ~4,0:1, ~1,7:1, ~1,8:1, ~3,1:1
Effizienz (%): ~41,0, ~54,7, ~43,9, ~23,4
Spitzenverstärkung (dBi): ~-0,9, ~3,1, ~3,7, ~-0,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A84BGF","title":"Helm 5GNR/4G LTE/3G/2G und GPS/GLONASS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 77.3 x 65.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~4.0:1","efficiency_percent":"~41.0","peakGain_dbi":"~-0.9","averageGain_db":"~-4.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.0","vswr":"~1.7:1","efficiency_percent":"~54.7","peakGain_dbi":"~3.1","averageGain_db":"~-2.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-12.3","vswr":"~1.8:1","efficiency_percent":"~43.9","peakGain_dbi":"~3.7","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.8","vswr":"~3.1:1","efficiency_percent":"~23.4","peakGain_dbi":"~-0.2","averageGain_db":"~-6.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
