2J  |  Artikelnummer: 2J6A84BGF-RB-SP

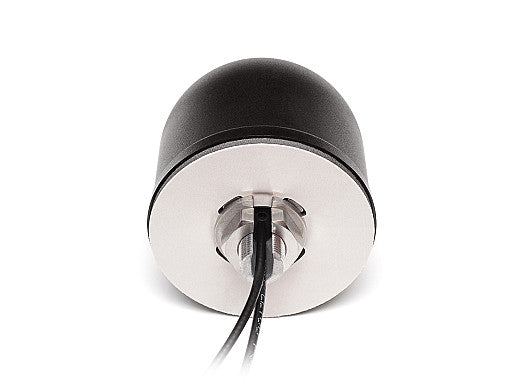

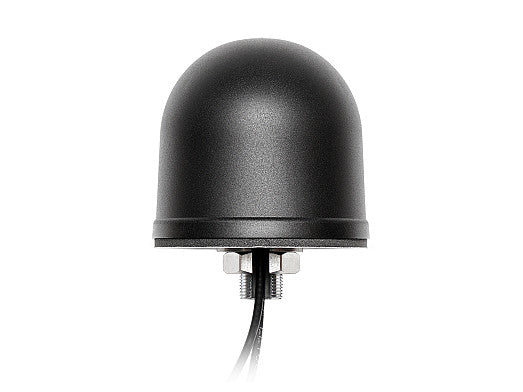

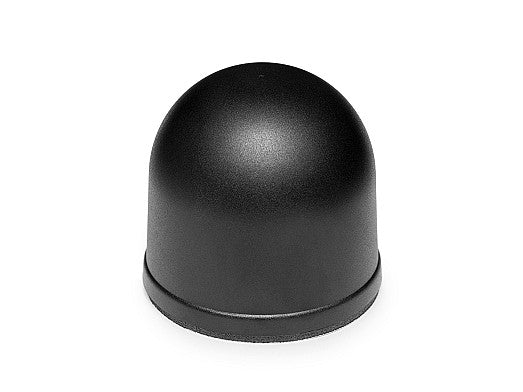

2J6A84BGF-RB-SP 5G, GNSS Schraubmontage Antenne Helm IP67 IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Verbessern Sie Ihre drahtlose Konnektivität mit dieser robusten 2-in-1 Schraubbefestigung-Antenne, die für leistungsstarke 5G-Mobilfunk- und GNSS-Anwendungen entwickelt wurde. Das Dual-Kabel-Design gewährleistet eine dedizierte, zuverlässige Signalempfang für sowohl Mobilfunk- als auch Satellitennavigationstechnologien. Die Antenne ist ideal für anspruchsvolle Umgebungen wie Automotive, industrielles IoT, Smart Grid, Flottenmanagement und Fernüberwachung und bietet stabile Leistung selbst unter rauen Bedingungen. Ihre kompakte, robuste Bauweise und die Anti-Rotations-Befestigung machen sie für eine Vielzahl von Installationen geeignet, von Fahrzeugen bis hin zu Industrieanlagen und Smart-City-Infrastruktur.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Die Antenne ist so konstruiert, dass sie rauen Umweltbedingungen standhält und verfügt über die Zertifizierungen IP67, IK09 und IP69K. Die Radom-Hülle besteht aus langlebigem ASA-Material in Schwarz, mit einer Zamak-Basis für zusätzliche Stabilität. Sie verfügt über eine Schraubbefestigung und einen 3 mm Schaumstoffaufkleber an der Unterseite, um Rotation zu verhindern und eine stabile Installation zu gewährleisten. Sie ist RoHS-konform und arbeitet in einem Temperaturbereich von -40 bis +85 Grad Celsius. Die Antenne bietet anpassbare Kabel- und Steckverbindungsoptionen und ist kompakt mit den Maßen Ø 69 × 65,5 mm, was die Integration in verschiedene Umgebungen erleichtert.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 69 × 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,3, ~-15,0, ~-12,3, ~-5,8
VSWR: ~4,0:1, ~1,7:1, ~1,8:1, ~3,1:1
Effizienz (%): ~41,0, ~54,7, ~43,9, ~23,4
Spitzenverstärkung (dBi): ~-0,9, ~3,1, ~3,7, ~-0,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A84BGF-RB-SP","title":"Helm 5GNR/4G LTE/3G/2G und GPS/GLONASS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 69 × 65.5","elements":[{"elementID":"Cellular (5GNR/4G/3G/2G)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~4.0:1","efficiency_percent":"~41.0","peakGain_dbi":"~-0.9","averageGain_db":"~-4.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.0","vswr":"~1.7:1","efficiency_percent":"~54.7","peakGain_dbi":"~3.1","averageGain_db":"~-2.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-12.3","vswr":"~1.8:1","efficiency_percent":"~43.9","peakGain_dbi":"~3.7","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.8","vswr":"~3.1:1","efficiency_percent":"~23.4","peakGain_dbi":"~-0.2","averageGain_db":"~-6.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
