2J  |  Artikelnummer: 2J6A84BGFa

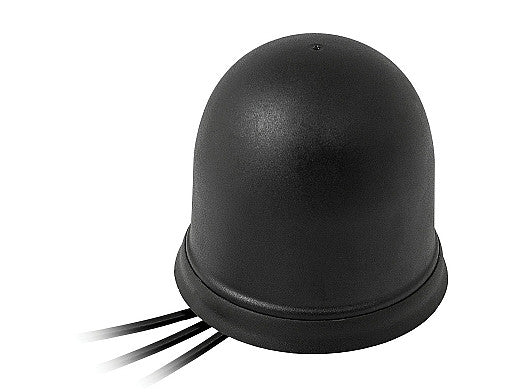

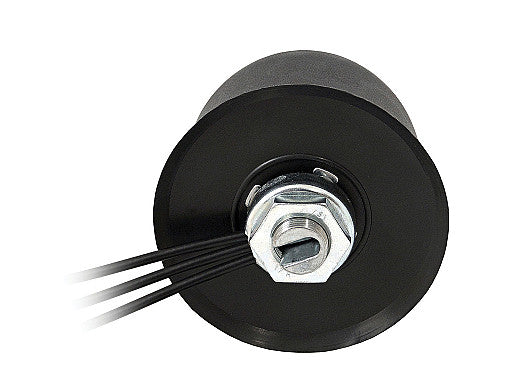

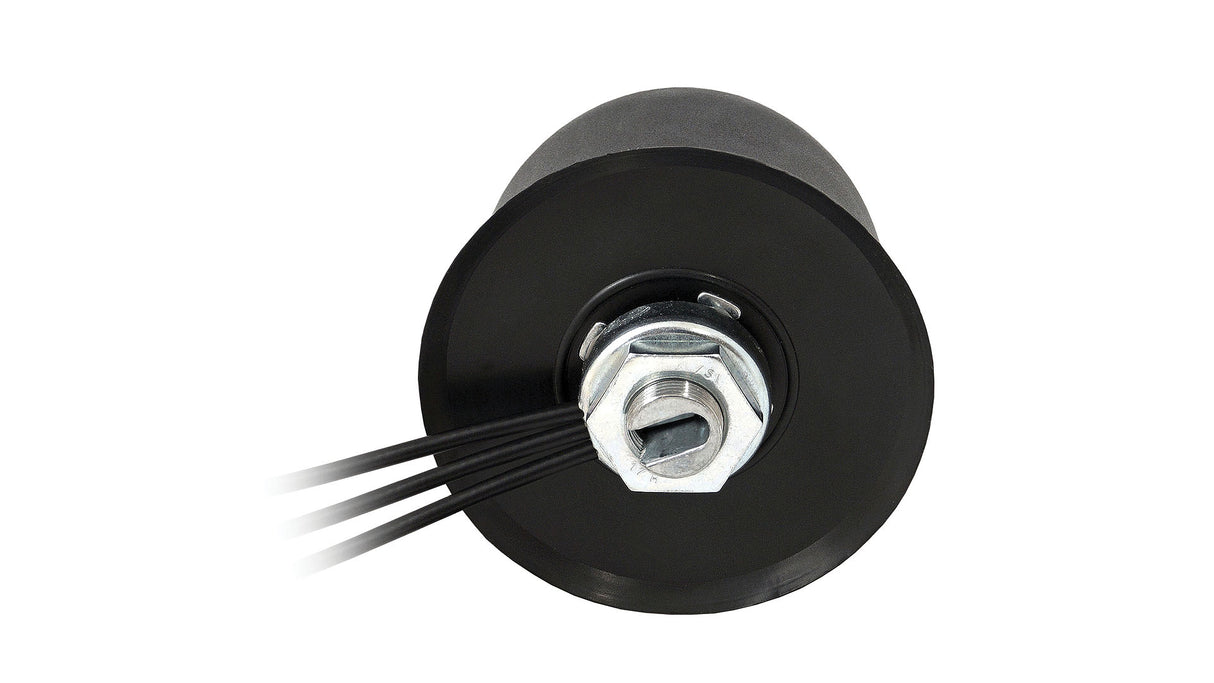

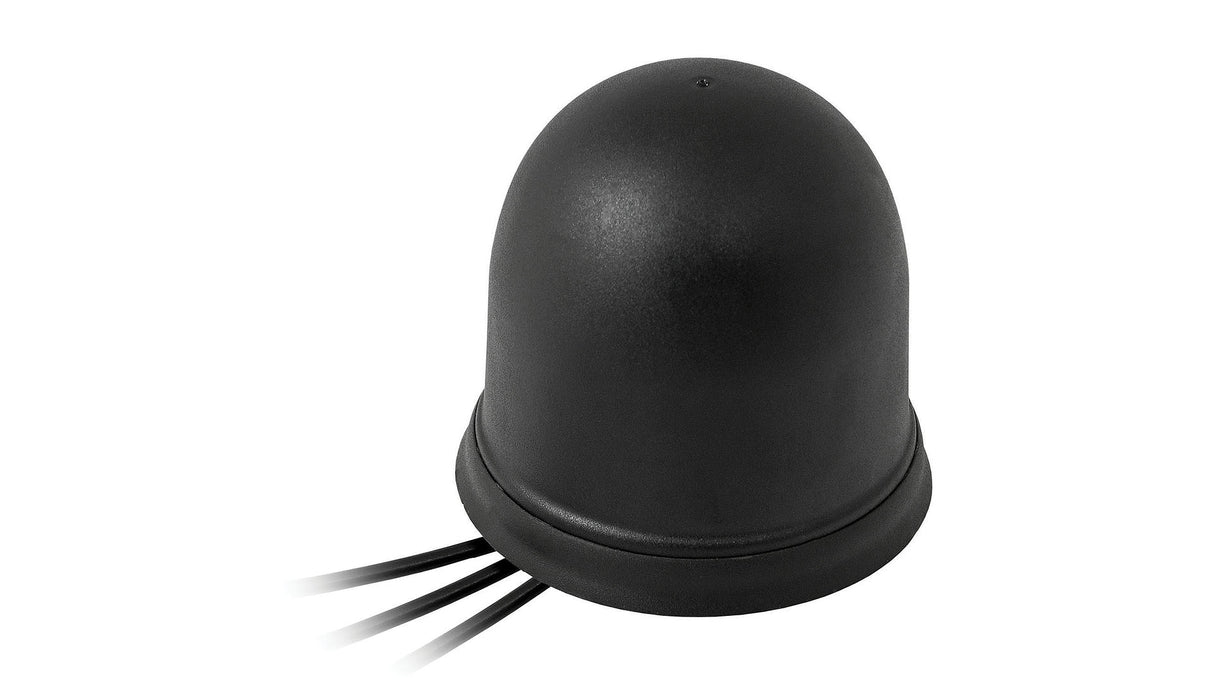

2J6A84BGFa 5G, GNSS Schraubmontage Antenne MIMO IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese fortschrittliche Antenne bietet Hochleistungs-Konnektivität für 5G-, 4G-, 3G- und 2G-Netzwerke sowie GNSS-Satellitennavigation. Ihr robustes Design mit Schraubbefestigung und der Anti-Rotations-Schaumstoffaufkleber sorgen für eine sichere und stabile Installation, was sie ideal für anspruchsvolle Umgebungen macht. Die Antenne ist abhängig von der Massefläche und verfügt über ein vorgefiltertes GNSS-Element für eine verbesserte Signalempfang. Mit einem kompakten Formfaktor und anpassbaren Kabel- und Steckverbindungsoptionen lässt sie sich leicht in Anwendungen für die Automobilindustrie, Industrie, Smart City und Fernüberwachung integrieren. Sie ist für raue Bedingungen ausgelegt, nach IP67, IP69K und IK09 zertifiziert und arbeitet zuverlässig bei extremen Temperaturen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Diese Antenne ist für raue Umweltbedingungen ausgelegt und hält den Zertifizierungen IP67, IK09 und IP69K stand. Die Radom-Haube besteht aus ASA-Material und ist schwarz gefärbt, während die Antennenbasis aus Zamak gefertigt ist, was Langlebigkeit und Widerstandsfähigkeit gewährleistet. Die Antenne entspricht RoHS und kann in einem Temperaturbereich von -40 bis +85 Grad Celsius betrieben werden. Alle Steckverbinder und Kabel sind vollständig anpassbar.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 77,3 x 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,1, ~-15,2, ~-13,5, ~-7,5
VSWR: ~4,8:1, ~1,7:1, ~1,7:1, ~2,6:1
Effizienz (%): ~30,7, ~45,1, ~35,9, ~22,8
Spitzenverstärkung (dBi): ~-1,9, ~2,4, ~3,4, ~-0,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,2, ~-12,0, ~-10,3, ~-5,0
VSWR: ~4,8:1, ~1,9:1, ~2,1:1, ~3,7:1
Effizienz (%): ~30,2, ~46,1, ~33,9, ~20,4
Spitzenverstärkung (dBi): ~-1,8, ~2,4, ~2,6, ~-2,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen
