2J  |  Artikelnummer: 2J6A84BGFa-RB-SP

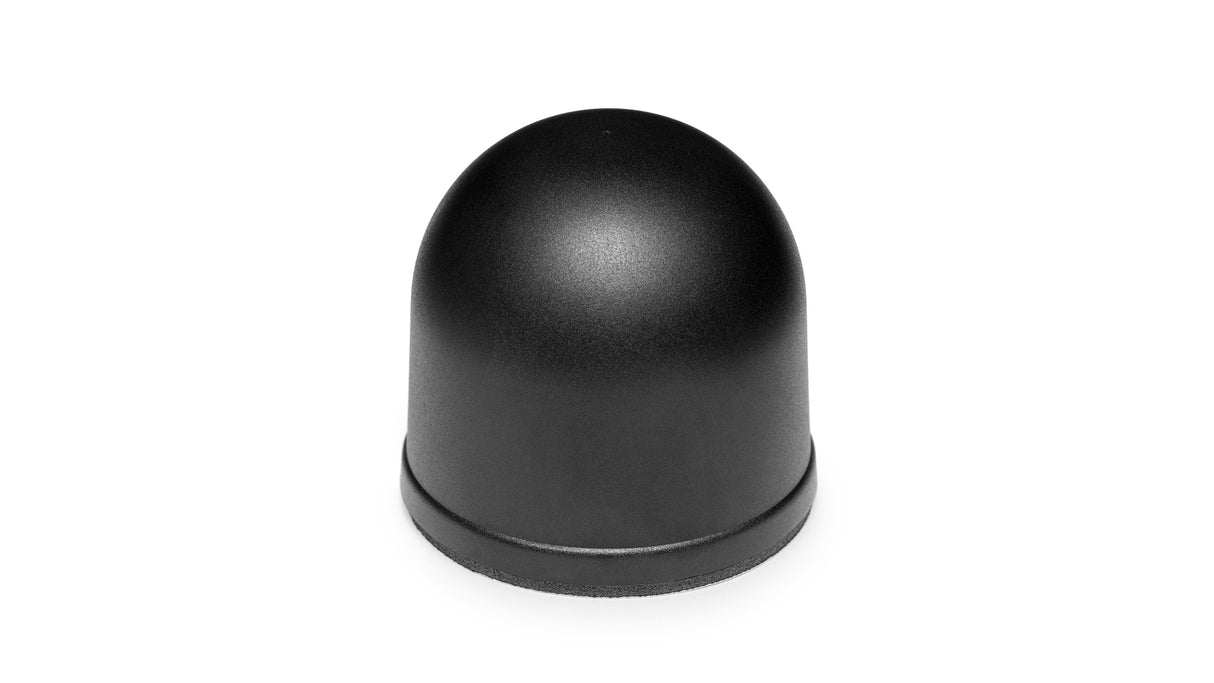

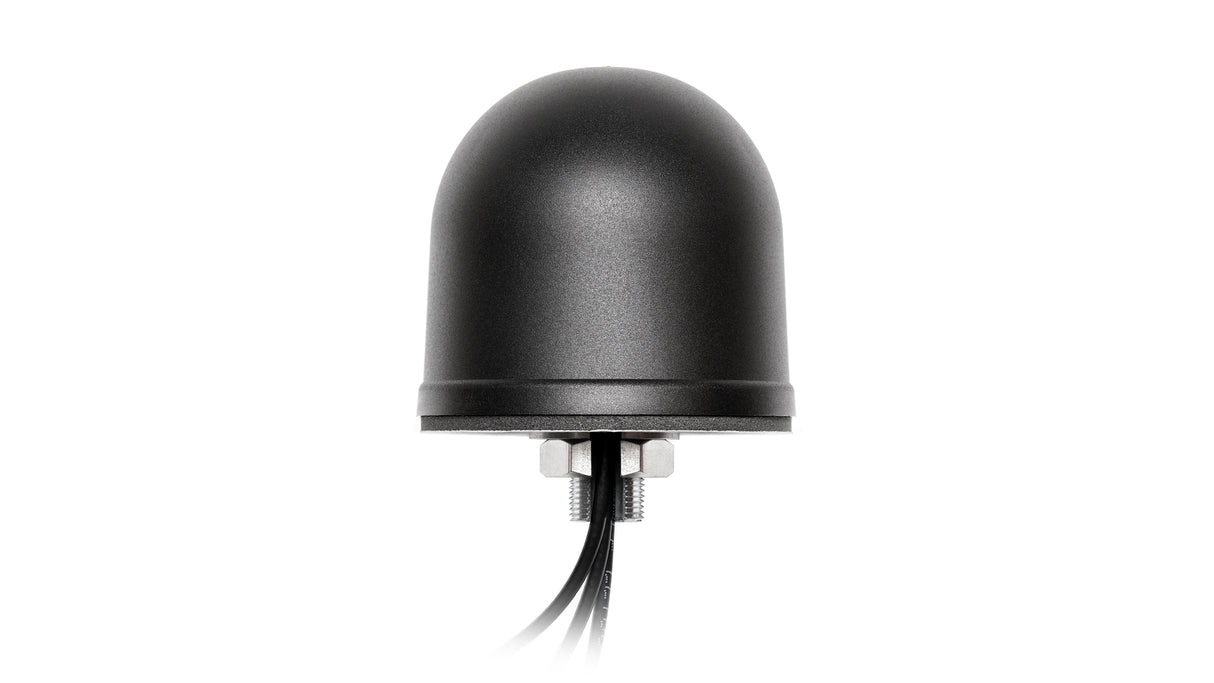

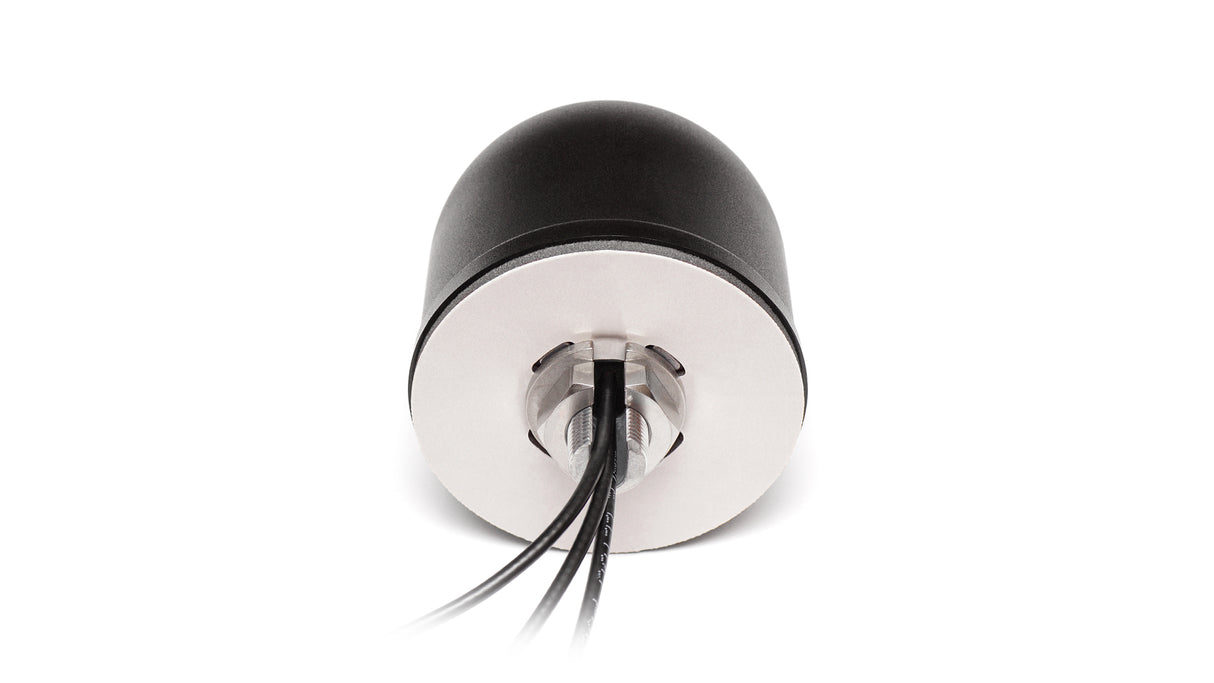

2J6A84BGFa-RB-SP 5G, GNSS Schraubmontage Antenne 3-in-1 IP67/IP69K/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für robuste Konnektivität über 5G-, 4G-, 3G- und 2G-Mobilfunknetze sowie GNSS-Satellitennavigation konzipiert. Ihr 3-in-1-Design verfügt über zwei MIMO-Mobilfunkelemente und ein aktives GNSS-Element, was sie ideal für anspruchsvolle Anwendungen wie Automotive-Telematik, industrielles IoT, Smart Grid, Flottenmanagement und Fernüberwachung macht. Das omnidirektionale Strahlungsmuster und die lineare Polarisation gewährleisten eine zuverlässige Signalempfangs- und -übertragung in alle Richtungen. Die Antenne ist abhängig von der Massefläche und verfügt über ein vorgefiltertes GNSS-Design für verbesserte Signalqualität. Ihre robuste Schraubbefestigung und der anti-rotierende Schaumstoffaufkleber sorgen für eine sichere, stabile Installation in rauen Umgebungen. Zertifiziert nach IP67, IP69K und IK09 ist diese Antenne für extreme Bedingungen ausgelegt und sowohl für den Innen- als auch den Außenbereich geeignet.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO, Aktives GNSS
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 69 × 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,1, ~-15,2, ~-13,5, ~-7,5
VSWR: ~4,8:1, ~1,7:1, ~1,7:1, ~2,6:1
Effizienz (%): ~30,7, ~45,1, ~35,9, ~22,8
Spitzengewinn (dBi): ~-1,9, ~2,4, ~3,4, ~-0,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,2, ~-12,0, ~-10,3, ~-5,0
VSWR: ~4,8:1, ~1,9:1, ~2,1:1, ~3,7:1
Effizienz (%): ~30,2, ~46,1, ~33,9, ~20,4
Spitzengewinn (dBi): ~-1,8, ~2,4, ~2,6, ~-2,1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A84BGFa-RB-SP","title":"Helm 5GNR/4G LTE/3G/2G MIMO- und GPS/GLONASS-Schraubbefestigungsantenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 69 × 65.5","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.1","vswr":"~4.8:1","efficiency_percent":"~30.7","peakGain_dbi":"~-1.9","averageGain_db":"~-5.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.2","vswr":"~1.7:1","efficiency_percent":"~45.1","peakGain_dbi":"~2.4","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-13.5","vswr":"~1.7:1","efficiency_percent":"~35.9","peakGain_dbi":"~3.4","averageGain_db":"~-4.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.5","vswr":"~2.6:1","efficiency_percent":"~22.8","peakGain_dbi":"~-0.7","averageGain_db":"~-6.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.2","vswr":"~4.8:1","efficiency_percent":"~30.2","peakGain_dbi":"~-1.8","averageGain_db":"~-5.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.0","vswr":"~1.9:1","efficiency_percent":"~46.1","peakGain_dbi":"~2.4","averageGain_db":"~-3.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.3","vswr":"~2.1:1","efficiency_percent":"~33.9","peakGain_dbi":"~2.6","averageGain_db":"~-4.5"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.0","vswr":"~3.7:1","efficiency_percent":"~20.4","peakGain_dbi":"~-2.1","averageGain_db":"~-6.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
