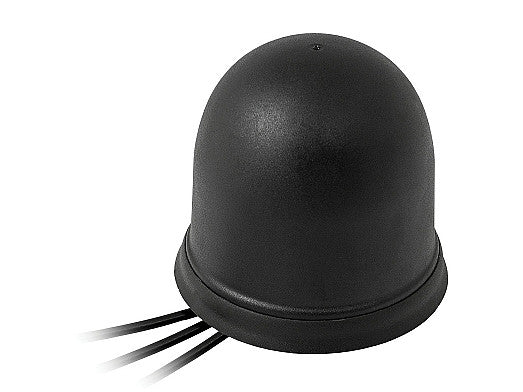

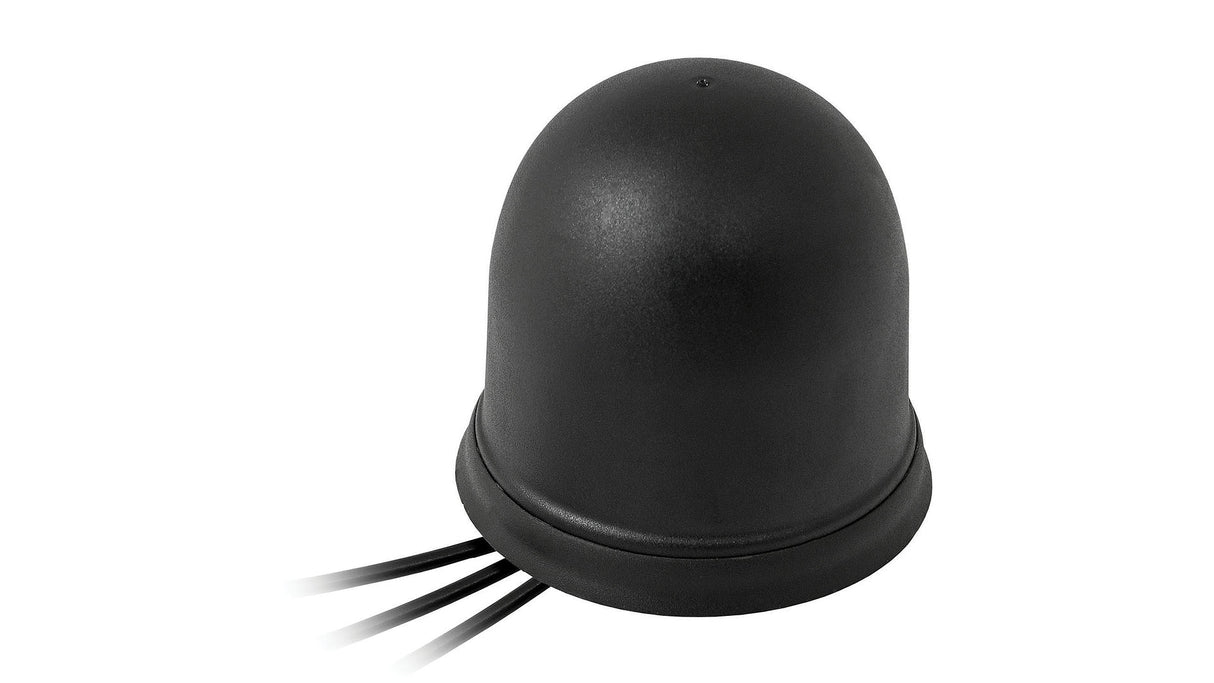

2J6A86BGF 5G, GNSS, Wi-Fi 6E/7 Schraubmontage Antenne IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Multi-Band-Antenne ist für eine zuverlässige drahtlose Konnektivität in einer Vielzahl von Anwendungen konzipiert. Sie unterstützt 5G, 4G, 3G, 2G, W-lan 6E/7, Bluetooth, ZigBee, ISM und GNSS (GPS, GLONASS, Galileo, QZSS) und ist ideal für Telekommunikation, drahtlose Netzwerke, Flottenmanagement, IoT, Fernüberwachung, öffentliche Sicherheit und Smart-City-Einsätze. Ihre robuste Bauweise und das erdungsabhängige Design gewährleisten optimale Leistung und Langlebigkeit in anspruchsvollen Umgebungen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Kompakt in der Größe mit den Abmessungen Ø 77,3 × 65,5 mm ist diese Antenne so konzipiert, dass sie nahtlos in verschiedene Installationen passt. Sie ist nach den Standards IP67, IK09 und IP69K zertifiziert, was ihre Haltbarkeit und den Schutz gegen Eindringen von Staub, Wasser und äußeren Einwirkungen sicherstellt.

Zusammenfassend ist die 2J6A86BGF-Antenne eine ausgezeichnete Wahl für Anwendungen, die eine leistungsstarke Multi-Band-Antenne mit anpassbaren Optionen, kompakter Bauform und robustem Schutz gegen Umwelteinflüsse erfordern.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa

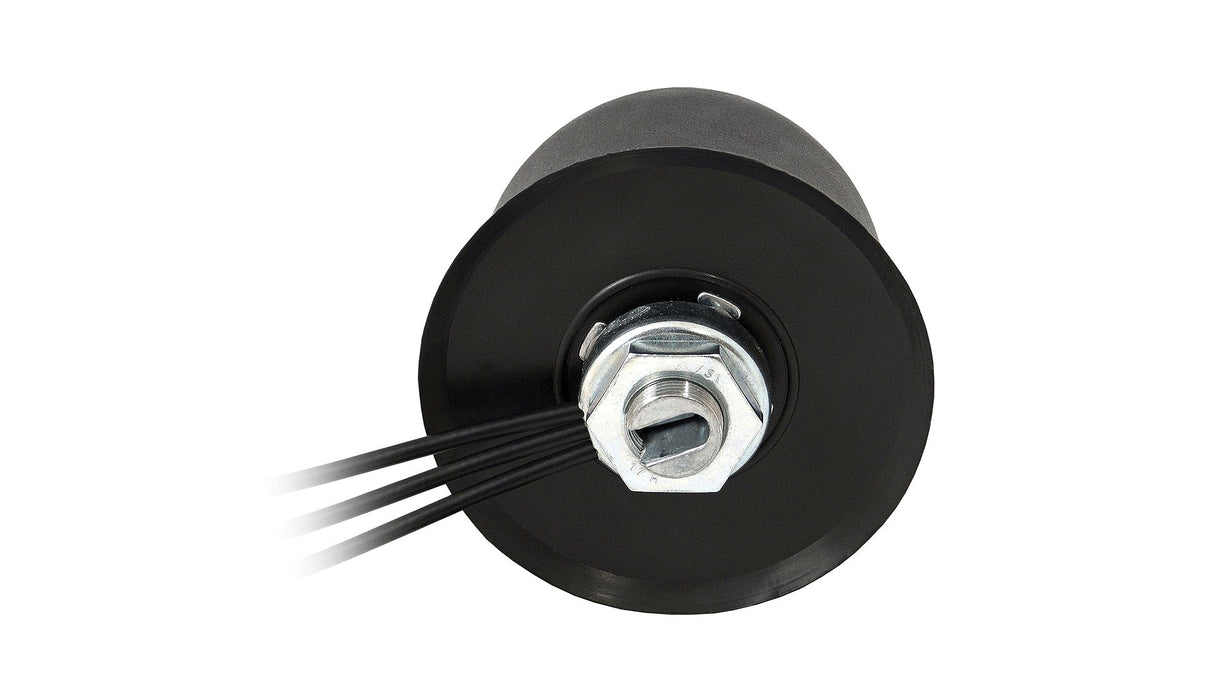

Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 77,3 × 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,3, ~-15,0, ~-12,3, ~-5,8
VSWR: ~4,0:1, ~1,7:1, ~1,8:1, ~3,1:1
Effizienz (%): ~41,0, ~55,7, ~45,1, ~25,4
Spitzenverstärkung (dBi): ~-0,9, ~3,1, ~3,7, ~-0,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,2:1, ~1,8:1, ~3,8:1
Effizienz (%): ~60,5, ~38,4, ~33,1
Spitzenverstärkung (dBi): ~5,0, ~3,9, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen
